Предохранители Citroën Saxo: схема и расположение

Компактный автомобиль категории супермини, Citroen Saxo, выпускался с 1996 по 2003 год. В этой статье мы подробно разберем расположение блоков предохранителей Citroen Saxo, их схемы и функции, чтобы помочь владельцам с ремонтом и обслуживанием предохранителей Citroen Saxo.

Расположение блока предохранителей в моторном отсеке Citroen Saxo

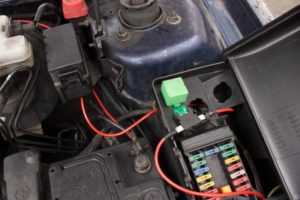

Фото покажет точное положение блока предохранителей под капотом Citroen Saxo для удобного доступа.

На внутренней стороне крышки блока предохранителей Citroen Saxo приведено актуальное назначение каждого элемента.

Схема предохранителей под капотом Citroen Saxo

Расшифровка предохранителей под капотом

15А — ЭБУ двигателя
30А — Система ABS
30А — Электровентилятор охлаждения
30А — Модуль ABS
30А — Дополнительный вентилятор системы охлаждения
15А — Передние противотуманки Citroen Saxo
20А — Дневные ходовые огни
20А — Омыватель фар
10А — Топливный насос высокого давления
20А — Индикатор ABS
5А — Лямбда-зонд (датчик кислорода)
10А — Левая фара ближнего света
10А — Правая фара ближнего света
10А — Левая фара дальнего света
10А — Правая фара дальнего света

Блок предохранителей в салоне Citroen Saxo

Этот блок расположен под торпедо слева, за защитной крышкой, непосредственно над рычагом открытия капота в Citroen Saxo.

Фото размещения и схема предохранителей в салоне Citroen Saxo

Назначение предохранителей в салоне Citroen Saxo

5А — Панель приборов
25А — Кондиционер, обогрев заднего стекла, обогрев зеркал
25А —
10А или 30А — Лампа подсветки, часы, электростеклоподъемник, электрозеркала, аудиосистема, люк
20А — Гудок, подсветка пепельницы, индикатор перегрева двигателя
10А — Аварийная сигнализация
15А — Стоп-сигналы, задний ход, диагностика
20А — Подсветка салона, память аудио, диагностика, часы, дистанционный доступ
20А — Стеклоочиститель, омыватель
30А —
5А — Задние противотуманные огни
5А — Габаритные огни, правый поворотник
5А — Левый поворотник
5А — Реле компрессора кондиционера
