Предохранители Citroën Jumpy

Коммерческий фургон Citroen Jumpy предлагается в грузовом и пассажирском исполнении. В настоящее время выпускается третье поколение этой линейки. Эта статья содержит подробное описание и схемы предохранителей Citroen Jumpy, актуальные для моделей 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов выпуска, включая распиновку блоков и назначение предохранителей.

В Citroen Jumpy предусмотрены три ключевых блока предохранителей, которые обеспечивают защиту электрических систем автомобиля:

в приборной панели справа
в пассажирском отсеке
в подкапотном пространстве.

Если ваша модель оснащена дополнительным оборудованием, предусмотрен отдельный блок предохранителей для электрических цепей прицепа, а также для подключения проводки на версиях с доработанным кузовом или платформой с кабиной. Этот блок расположен справа за перегородкой грузового отсека.

Блок предохранителей в приборной панели справа

Чтобы получить доступ, опустите бардачок и аккуратно потяните его на себя.

Схема блока

Расшифровка предохранителей

15А Очиститель заднего стекла
Свободен
5А ЭБУ подушки безопасности
10А Датчик положения рулевого колеса, диагностический разъем OBD-II, датчик ESP, ручное управление климатом, датчик сцепления, корректор фар, насос присадки в сажевый фильтр
30А Электропривод боковых зеркал, двигатель стеклоподъемника правой передней двери
30А Питание передних стеклоподъемников
5А Подсветка салона и перчаточного ящика
20А Многофункциональный дисплей, охранная сирена, аудиосистема, CD-чейнджер, радиотелефон, блок прицепа (опция), ЭБУ для платформы с кабиной
10А Розетка 12В в грузовом отсеке
30А Регулятор задней подвески, подрулевые переключатели, панель приборов
15А Диагностический порт, замок зажигания
15А Bluetooth-гарнитура, ЭБУ подушки безопасности, система помощи при парковке
5А ЭБУ двигателя, блок прицепа
15А Датчик дождя, вентиляция салона, климат-контроль, приборная панель
30А Центральный замок, суперблокировка дверей
Свободен
40А Обогрев заднего стекла и зеркал
10А Обогрев боковых зеркал

Блок предохранителей у аккумулятора

Доступ осуществляется путем снятия крышки отсека аккумуляторной батареи.

Общая схема блока

Назначение элементов

№	Защищаемая цепь
1	30A Обогреватели сидений
2	20A Розетка 12 В в третьем ряду сидений (микроавтобус) или не задействован (фургон)
3	40/50A Коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной
4	Не задействован
36	15A Замки распашных дверей
37	10A Замки распашных дверей
38	20A Стеклоочиститель задних распашных дверей
39	Вентиляция салона (микроавтобус) или не задействован (фургон)
40	5A Складывающиеся зеркала

Блок предохранителей в моторном отсеке Citroen Jumpy

Отодвиньте кронштейн бачка омывателя, чтобы упростить доступ к блоку под капотом.

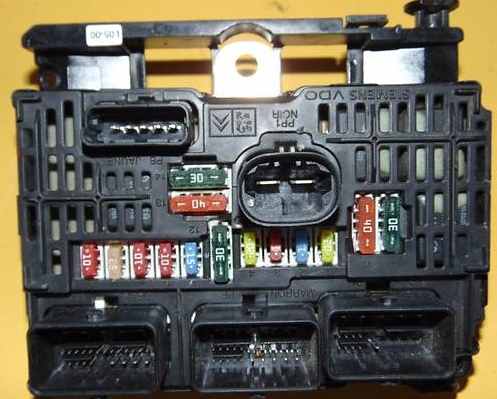

Фотография и схема блока подкапотных предохранителей

Расшифровка схемы

ЭБУ двигателя, компоненты систем питания и воздухоподачи, вентилятор охлаждения 20А
Звуковой сигнал 15А
Насос омывателя лобового и заднего стекол 10А
Насос омывателя фар 20А
Компоненты топливной системы 15А
Гидроусилитель руля, второй датчик тормоза 10А
Система торможения (ABS/ESP) 10А
Реле стартера 20А
Первый датчик тормозной педали 10А
Компоненты питания, воздухоподачи и снижения вредных выбросов 30А
Вентиляция кабины 40А
Очиститель лобового стекла 30А
Интеллектуальный блок управления 40А
Не задействован 30А

Дополнительный блок предохранителей

Этот блок предназначен для прицепа, платформы с кабиной и других кузовных модификаций; он установлен справа за грузовой перегородкой.

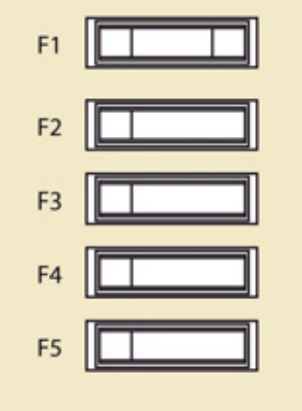

Схема дополнительного блока

1 — 15А Свободен
2 — 15А Реле зажигания и опционального генератора
3 — 15А Питание 12 В для электрики прицепа
4 — 15А Цепь под напряжением для кузовных модификаций
5 — 10А Фонари аварийной сигнализации
