Предохранители Citroën C8

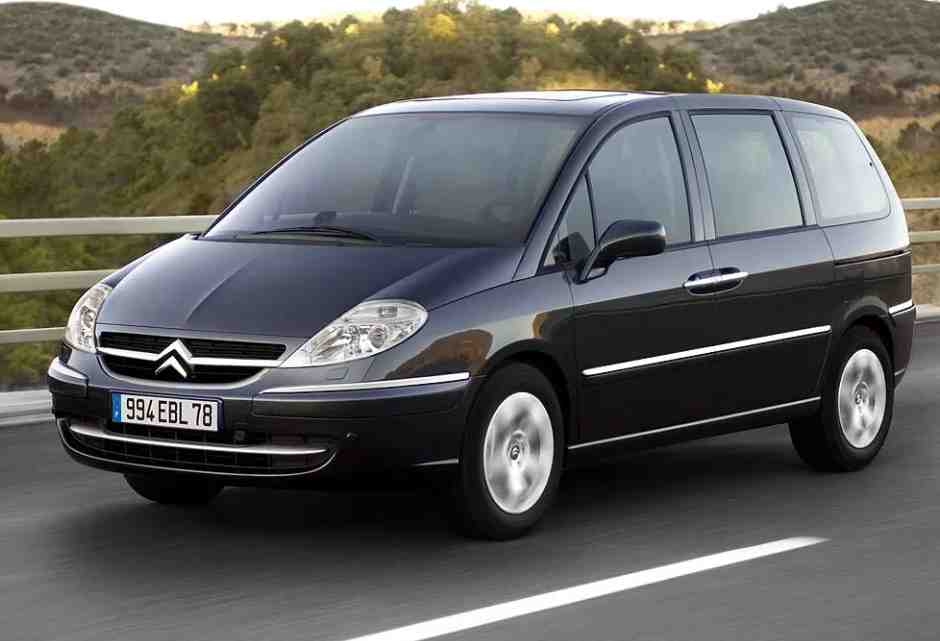

Citroën C8 – это вместительный минивэн французского производства, выпускавшийся в период с 2002 по 2014 год, включая модели 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годов. За эти годы автомобиль подвергался двум значительным рестайлингам. Мы подготовили подробное руководство по блокам предохранителей Citroën C8: их расположению, схемам и инструкциям по замене и обслуживанию.

В Citroën C8 предусмотрено три основных блока предохранителей и реле. Они размещены под приборной панелью, в батарейном отсеке аккумулятора и в моторном компартменте. Это поможет быстро диагностировать и устранить неисправности в электрике автомобиля.

Блок предохранителей у аккумулятора Citroën C8

Этот блок скрыт под защитной крышкой в нише пола, расположенной под правым передним сиденьем водителя.

Схема блока предохранителей

Расшифровка предохранителей

Свободен
Свободен
5 A Система торможения
25 A Память регулировок водительского сиденья
25 A Память регулировок пассажирского сиденья – панорамный люк
20 A Откидной люк
20 A Откидной люк
10 A Обогрев пассажирского сиденья
10 A Обогрев водительского сиденья
15 A Аварийная сигнализация
20 A Гнездо 12 В для аксессуаров (3-й ряд)
20 A Гнездо 12 В для аксессуаров (2-й ряд)

Предохранители №11 и №12 (по 20 А) отвечают за розетки в задних рядах сидений, включая прикуриватели 2-го и 3-го рядов.

Предохранители под приборной панелью Citroën C8

Чтобы добраться до блока, откройте бардачок пассажира снизу и потяните за специальную ручку для снятия крышки.

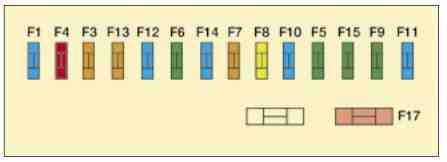

Схема блока

Распиновка и назначение

F1 15 A Задний дворник
F3 5 A Системы подушек безопасности
F4 10 A Датчик рулевого угла – ESP – Электрохромное зеркало – OBD-разъем – Сцепление – Кондиционер – Подвеска – Фильтр сажевых частиц
F5 30 A Панорамный люк – Передние стеклоподъемники
F6 30 A Задние стеклоподъемники
F7 5 A Осветительные плафоны – Зеркало заднего вида – Бардачок
F8 20 A Экраны – Охранная система – Аудиосистема – CD-чейнджер – Добавки в дизельное топливо – TPMS – Боковые сдвижные двери
F9 30 A Зажигание и прикуриватель
F10 15 A Модуль прицепа – Кнопки на руле
F11 15 A Диагностика – Гудок – АКПП – Замок зажигания
F12 15 A Датчик ремней – Сдвижные двери – Подушки безопасности – Парктроники – Память сиденья водителя – Электрорегулировка пассажирского сиденья
F13 5 A Модуль прицепа
F14 15 A Датчик осадков – Люк – Кондиционер – Счетчик пробега – Приборная панель – Телефония
F15 30 A Центральный замок – Электронная блокировка – Детский замок
F17 40 A Обогрев заднего стекла

Прикуриватель спереди защищен предохранителем F9 на 30 А.

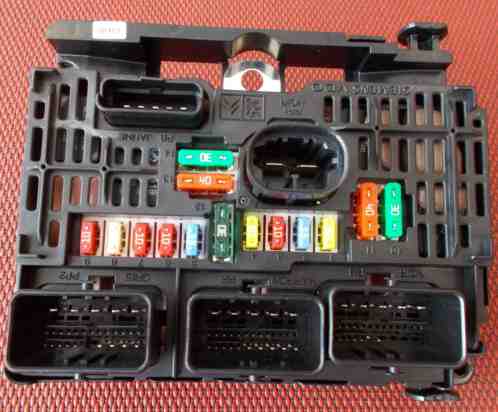

Блок предохранителей в моторном отсеке Citroën C8

Для доступа к блоку в подкапотном пространстве отсоедините и снимите резервуар омывайки, после чего откройте крышку блока.

Схема блока

Расшифровка предохранителей и реле

F1 20 А ЭБУ двигателя – Клапан EGR – Регулятор давления топлива – Клапан рециркуляции
F2 15 А Гудок
F3 10 А Насосы омывателя (передний/задний)
F4 20 А Насос омывателя фар
F5 15 А Топливный насос – Регулирующий клапан
F6 10 А АКПП – Гидроусилитель – Датчик воздуха – Подогрев свечей – Уровень охлаждающей жидкости – Тормоза – Корректор фар
F7 10 А ESP
F8 20 А Стартер
F9 10 А ЭБУ двигателя
F10 30 А Клапан – Лямбда-зонд – Впрыск – Катушка зажигания – ЭБУ – Подогрев топлива (дизель)
F11 40 А Вентилятор охлаждения
F12 30 А Передний дворник
F13 40 А Умный блок реле (+ после зажигания)
F14 Свободен
