Citroën C3 третьего поколения и Citroën C3 Aircross производились в 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годах. В течение этого периода модели прошли несколько апгрейдов и модификаций. В этой публикации вы найдете полное руководство по предохранителям и реле для Citroën C3 Aircross, включая схемы блоков предохранителей Ситроен С3 Аиркросс, их расположение в автомобиле, фото-иллюстрации и примеры установки. Особо выделим предохранитель прикуривателя Citroen C3, розетки и других ключевых элементов электрики.
Конфигурация предохранителей в блоках, их номиналы и количество могут варьироваться по сравнению с приведенными данными. Это зависит от конкретного года выпуска, уровня комплектации электрического оборудования и региона поставки вашего Citroën C3 Aircross.
Расположение блоков в салоне
Главный блок предохранителей
Главный блок с предохранителями и реле в Citroen C3 Aircross установлен слева в нижней части торпедо, под панелью приборов. Это удобное место для быстрой замены предохранителей Citroen C3.

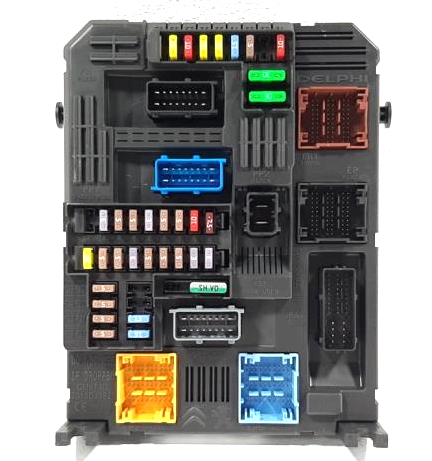

Внешний вид самого блока выглядит примерно следующим образом.

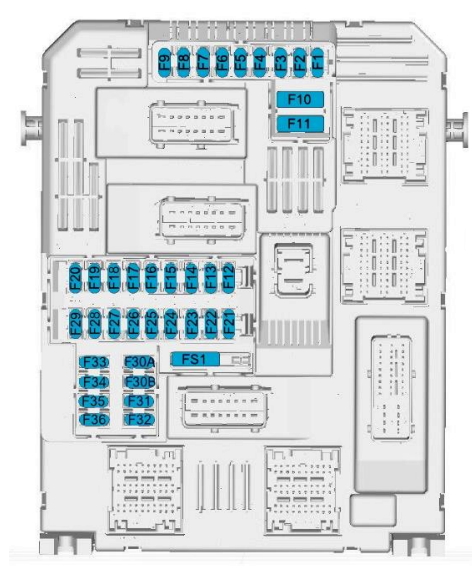

Диаграмма предохранителей Citroen C3 Aircross
Расшифровка схемы предохранителей и реле
| 1 | Электрохромное зеркало заднего вида, антизапотевающее заднее стекло, дизельный сажевый фильтр, датчики парковки, гидроусилитель руля, система газобаллонного газа, переключатель педали сцепления, регулировка наружных зеркал. |
| 3 | Модуль управления положением прицепа |
| 4 | Сигнал |
| 5 | Омыватель стекла (перед / зад) |
| 6 | Омыватель стекла (перед / зад) |
| 7 | Розетка сзади |
| 8 | Задний стеклоочиститель |
| 10 | Замок дверей /замок задней двери |
| 11 | Замок дверей/ замок задней двери |
| 12 | Система стоп-старт/ Модуль диагностического разъема/ Тормозная система |
| 13 | Информационно-развлекательная система / Система климат-контроля |
| 14 | Сирена сигнализации |
| 15 | Система климат-контроля |
| 16 | Переключатель скоростей автоматической коробки передач, переключатель педали тормоза, система Stop & Start. |
| 17 | Приборный щиток |
| 18 | Кондиционер, индикатор положения селектора передач (АКПП) |
| 19 | Электрооборудование рулевой колонки / Органы управления на рулевом колесе |
| 21 | START/STOP |
| 22 | Камера /Датчик дождя/ Автоматическое управление освещением |
| 23 | Напоминание о ремнях безопасности |
| 24 | Автоматическая коробка передач /Усовершенствованная система помощи при парковке/ Система панорамного обзора |
| 25 | Воздушная подушка |
| 26 | Электронный контроль устойчивости |
| 27 | Тревога |
| 28 | Модуль OnStar или BTA |
| 29 | Информационно-развлекательная система |
| 31/32 | Прикуриватель/ Розетка на передней панели |
| 34 | Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка |
| 35 | Выключатель освещения/ модуль диагностического разъема |
| 36 | Осветительные приборы |
За функционирование прикуривателя и передней розетки отвечает предохранитель №32 в блоке Citroen C3 Aircross.
Вспомогательный блок
Дополнительный блок предохранителей Citroen C3 может размещаться в непосредственной близости от основного блока в салоне.
Citroën C3 3G

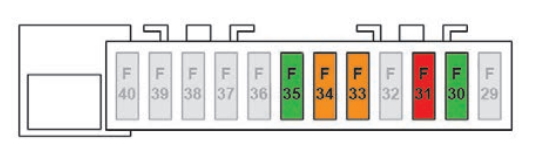

Схема предохранителей
Расшифровка предохранителей Citroen C3
| F29 | — |
| F30 | 30А Обогрев заднего стекла. |
| F31 | 10А Подогрев зеркал. |
| F32 | Не используется. |
| F33 | 40А Передние электростеклоподъемники. |
| F34 | 40А Задние электростеклоподъемники. |
| F35 | 30A Подогрев передних сидений (кроме Великобритании) |
| F36 | — |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | — |

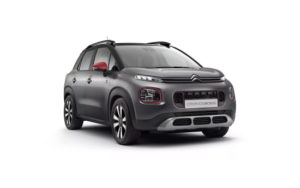

Citroën C3 Aircross
Пример на фото

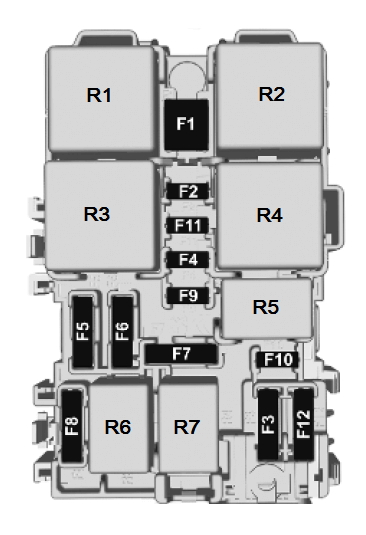

Диаграмма блока для Ситроен С3 Аиркросс
Описание элементов
| F1 | 40А Обогреватель/ обогреватель заднего стекла |
| F2 | 10А Обогрев наружных боковых зеркал |
| F3 | 30А Электрические стеклоподъемники — передние |
| F4 | 10/15А Складывающиеся боковые зеркала / Регулировка наружных зеркал |
| F5 | 30А Электрические стеклоподъемники — задние |
| F6 | Обогрев сидений |
| F7 | — |
| F8 | Аудио усилитель |
| F9 | — |
| F10 | Панорамная крыша |
| F11 | 20А Функция массажа передних сидений |
| F12 | Люк |
| Реле | |
| R01 | Реле подогрева сидений |
| R02 | Реле электро стеклоподъемников |
| R03 | Реле обогревателя/ обогрева заднего стекла |
| R04 | — |
| R05 | — |
| R06 | — |
| R07 | — |
Блок в моторном отсеке
Блок предохранителей и реле под капотом

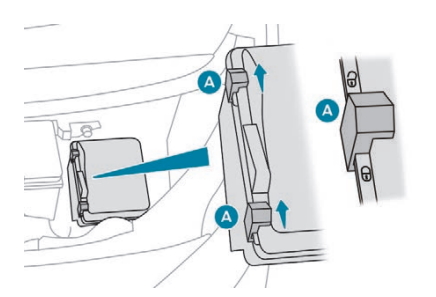

В подкапотном пространстве Citroen C3 Aircross, слева от аккумулятора, установлен основной блок предохранителей и реле для двигателя. Доступ к нему схематически показан на иллюстрации ниже.

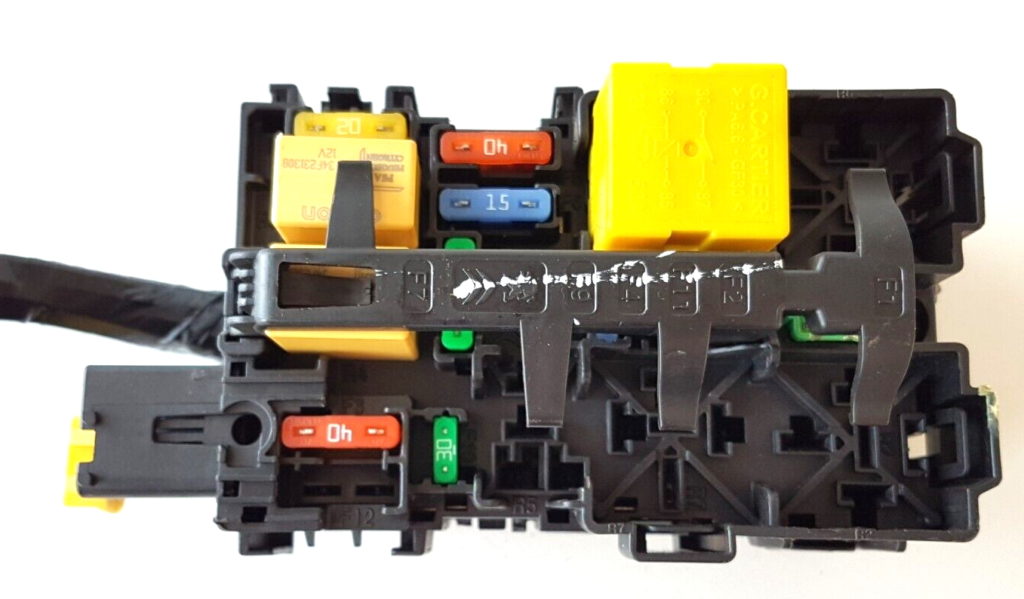

Фото блока подкапотного пространства

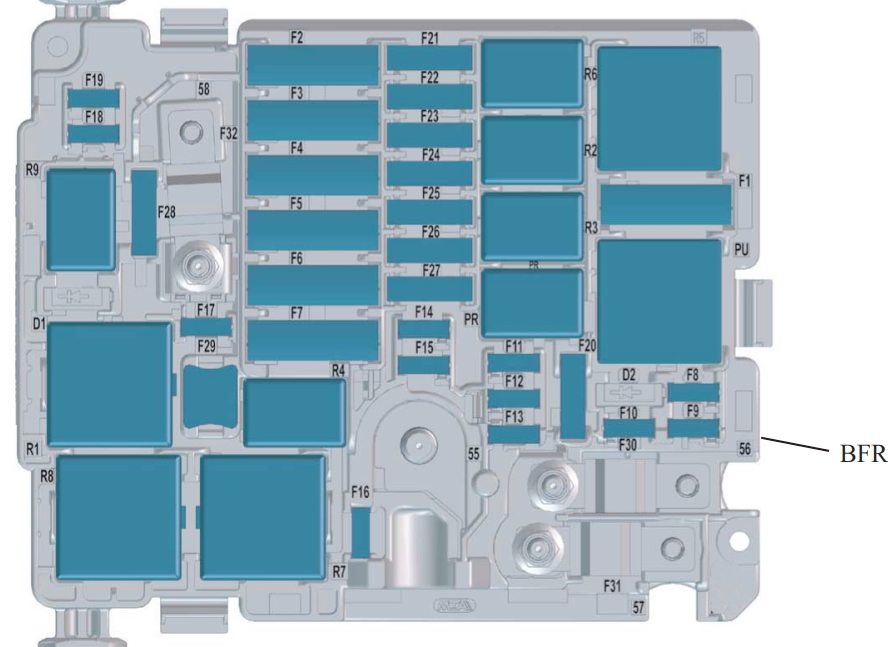

Схема блока предохранителей под капотом Citroen C3 Aircross
Назначение предохранителей и реле в двигательном отсеке
| F1 | Вентилятор кондиционера |
| F2 | Компьютер системы ABS / ESP |
| F3 | Блок предохранителей салона 3 |
| F4 | Компьютер системы ABS / ESP |
| F5 | Интеллектуальный коммутационный блок (Правые указатели поворота, передние правые габаритные фонари, правые стоп-сигналы, левые фонари заднего хода, правые противотуманные фары.) 20А Обогрев лобового стекла |
| F6 | Блок управления двухскоростным вентилятором охлаждения (GMV) 20А Калькулятор BVA AxN8 — Калькулятор BVA Ax6III (тепловой) |
| F7 | Интеллектуальный коммутационный блок |
| F8 | Топливный насос управления двигателем |
| F9 | Подкачивающий насос с пилотным управлением (DW10F), впускной и выпускной клапаны v электромагнитные клапаны — Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды Электрический электромагнитный клапан (EP6FDT) |
| F10 | Компьютер двигателя — Магнит насоса регулировки расхода дизельного топлива — Электромагнитный клапан регулирования давления турбокомпрессора (DV5R и DW10F) — Термостат S (DV5R) — Продувочный нагреватель — Регулируемые электромагнитные клапаны впускного и выпускного клапана (EP6FADTX) — Промывка баллона — Датчики кислорода подняты (EB2ADTS) ) |
| F11 | Компьютер двигателя |
| F12 | Приборы — реле GMV — Istars — DMTC, электроводяное охлаждение с турбонаддувом (EB2ADTS и EP6FADTX), интеллектуальный сервисный блок (EP6FADTX) |
| F13 | Интеллектуальный коммутационный блок |
| F14 | Блок уровня заряда аккумуляторной батареи |
| F15 | Электрообогрев ветрового стекла |
| F16 | Противотуманные фары 10А Дневные ходовые огни |
| F17 | Диагностика реле GMP BFRM — BSI1 — Компьютер двигателя — Нижний датчик Nox (форсунки DV5R и DW10 (DV5R) |
| F18 | Правые фары дальний свет |
| F19 | Левые фары дальний свет |
| F20 | Компьютер двигателя l Подкачивающий насос (для ER6EDT) — катушки зажигания (EB2ADTS и EP6FADTX) |
| F21 | Стартер |
| F22 | Резерв — Такси |
| F23 | Стартер / Генератор |
| F24 | Прицепное устройство |
| F25 | Блок предохранителей салона 3 |
| F26 | Модуль управления коробкой передач |
| F27 | Интеллектуальный коммутационный блок (Правая фара ближнего света — Правые фонари заднего хода — Левые противотуманные фары — Задние левые габаритные фонари — Третий стоп-сигнал.) |
| F28 | Электропитание насоса мочевины и резистор нагрева трубок мочевины (UCE или DV5R) — Датчик Nox (DW10F) — Компьютер двигателя (EP6FADTX) |
| F29 | Стеклоочиститель ветрового стекла |
| F30 | Блок предварительного нагрева |
| F31 | Блок коммутации и защиты |
| F32 | Усилитель рулевого управления, Левая фара ближнего света — Статические поворотные огни — Боковые повторители указателей поворотов — Левые указатели поворотов — Передний левый и задний правый габаритные фонари — Левые стоп-сигналы — Лампы освещения номерного знака. |
| Реле | |
| R1 | Компьютер управления двигателем / Дизель Евро6 (питание модуля SCR) |
| R2 | Компрессор кондиционера / Электрообогрев ветрового стекла |
| R3 | Стартер / тепловая предподготовка |
| R4 | Противотуманные фары / дневные ходовые огни |
| R5 | Вентилятор кондиционера |
| R6 | Стартер |
| R7 | Передний стеклоочиститель |
| R8 | Передний стеклоочиститель |
| R9 | Фары |
К положительному выводу аккумулятора также могут быть подключены мощные главные предохранители Citroen C3 Aircross для защиты высокомощных цепей.
Обнаружили неточность или хотите дополнить информацию — оставляйте комментарий ниже.
