Предохранители Chevrolet Niva (2002–2020 гг.)

Chevrolet Niva — популярный компактный внедорожник российского производства. Модель выпускалась в 2002–2008 годах, а в 2009 году прошла обновление. Рестайлинговая версия производилась с 2010 по 2020 год. В этой статье мы подробно разберем блок предохранителей Chevrolet Niva и реле, с описанием всех схем. Особое внимание уделим расположению предохранителя прикуривателя в Chevrolet Niva, схеме блока предохранителей Шевроле Нива до и после рестайлинга.

Функции предохранителей и реле в Chevrolet Niva могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.

Основной блок предохранителей Chevrolet Niva

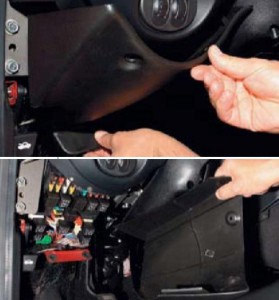

Блок предохранителей Шевроле Нива расположен слева от рулевой колонки, под защитной крышкой. Чтобы получить доступ к блоку предохранителей Chevrolet Niva, открутите два винта и аккуратно отожмите верхний край крышки, освобождая ее от фиксаторов.

Блок крепится на специальном кронштейне. Схема предохранителей Chevrolet Niva и их количество зависят от модификации и года выпуска модели.

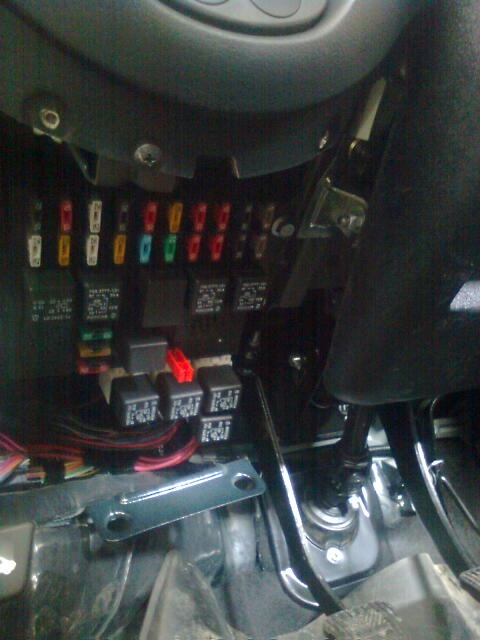

фото блока с предохранителями шевроле нива — фото блока с предохранителями в шевроле нива

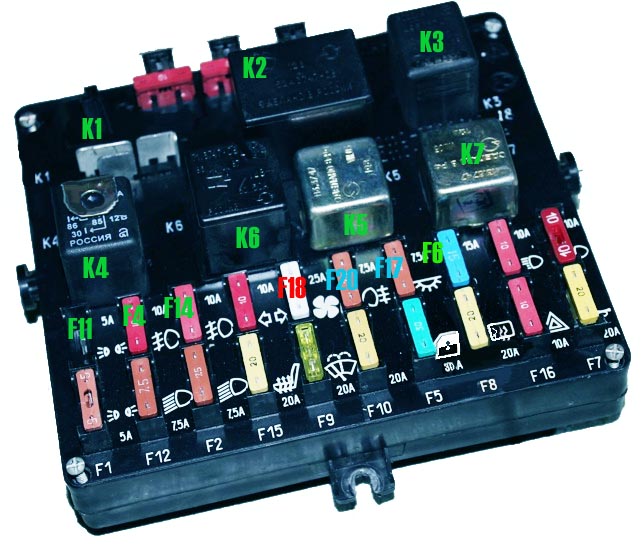

Схема блока предохранителей Chevrolet Niva до 2009 года

Вариант 1

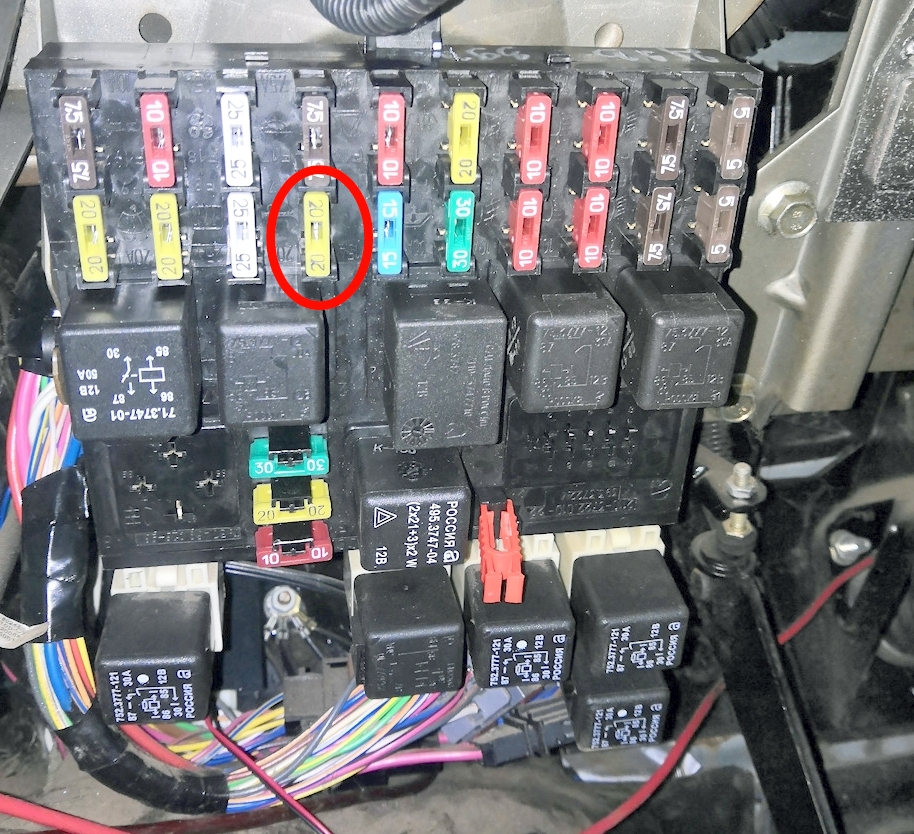

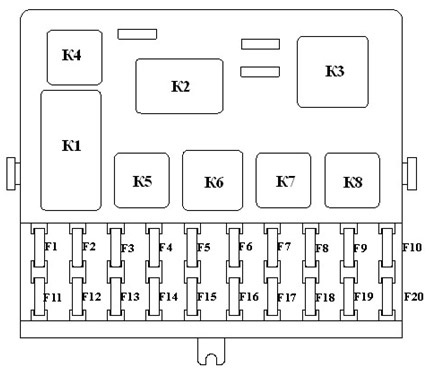

Вариант 2

Расшифровка предохранителей Chevrolet Niva

F1 (5 А) — освещение номерного знака, подсветка приборной панели, индикатор света на панели, подкапотная лампа, дополнительный стоп-сигнал, левые габаритные огни.

При неисправности перечисленных ламп проверьте предохранитель, лампочки, соединения и проводку.

F2 (7,5 А) — ближний свет левой фары.
См. также реле К4.

F3 (10 А) — дальний свет левой фары, индикатор дальнего света на панели.
См. также реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электростеклоподъемники передних дверей и их реле.
Если стекло опускается, но не поднимается (или наоборот), осмотрите кнопку на двери. Разная полярность влияет на направление мотора. Проверьте механизм: снимите обшивку, убедитесь в отсутствии заеданий и повреждений шестеренок. При необходимости замените весь привод.

F6 (15 А) — блок управления центральным замком дверей.
При проблемах с открытием дверей проверьте предохранитель. Возможны неисправности в блоке, механизмах, тягах или замках. Если есть сигнализация, обратитесь в сервис.

F7 (20 А) — реле и звуковой сигнал, прикуриватель Chevrolet Niva.
Для сигнала: проверьте предохранитель, подрулевые контакты, проводку (окисление или перетирание). Замените гудок при необходимости, например, на модель от Волги.
Для прикуривателя: осмотрите проводку и контакты (белый — подсветка, красный/черный — основные). Избегайте нестандартных разъемов во избежание КЗ. Если разъем шатается, используйте разветвитель.

F8 (20 А) — контакты обогрева заднего стекла и реле.
См. также реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, мотор заднего стеклоочистителя, переключатель омывателя.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — правые габаритные огни.

F12 (7,5 А) — ближний свет правой фары, моторы корректоров фар.
См. также реле К4.

F13 (10 А) — дальний свет правой фары.
См. также реле К5.

F14 (10 А) — резервный предохранитель.
F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель поворотников и аварийки (режим аварийки).
См. также реле К3.

F17 (7,5 А) — освещение салона, индивидуальная подсветка, стоп-сигналы, индикатор «чек» двигателя.
При неработающих стопах: проверьте предохранитель, лампы, контакты. Осмотрите выключатель у педали тормоза.

F18 (25 А) — мотор печки и переключатель.
Если печка холодная: проверьте заслонку (тросик от регулятора), уровень антифриза.
Если не дует: осмотрите мотор, выключатель и контакты.

F19 (10 А) — прерыватель поворотников и аварийки (режим поворотов), индикатор габаритов, лампы поворотников, индикаторы поворотов, индикатор дифференциала.
При проблемах с поворотниками или аварийкой: см. реле К3.

F20 (7,5 А) — резервный.

Описание реле в блоке предохранителей Chevrolet Niva

Не используется
Реле мотора очистителя лобового стекла
Реле-прерыватель поворотников и аварийной сигнализации
Реле ближнего света
Реле дальнего света
Дополнительное реле (обмотка обогрева заднего стекла, вентилятор печки, очиститель/омыватель лобового и заднего стекла)
Реле обогрева заднего стекла
Резерв

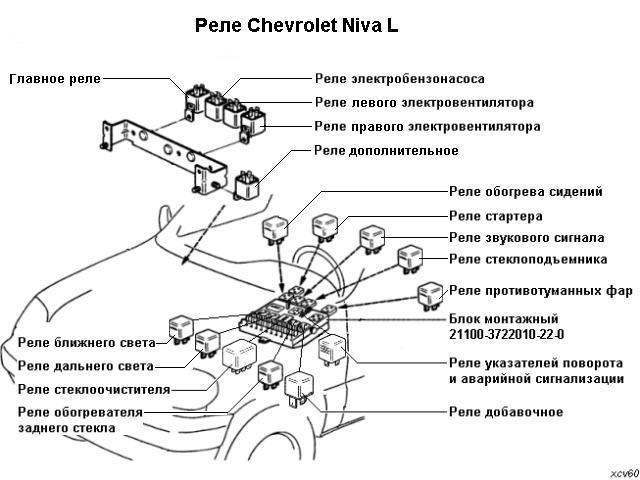

Выносные реле в Chevrolet Niva

Расположены ниже основного блока предохранителей.

Схема выносных реле

Расшифровка выносных реле

Реле стеклоподъемников;
Реле противотуманок;
Реле сигнала или обогрева сидений;
Реле зеркал (опционально).

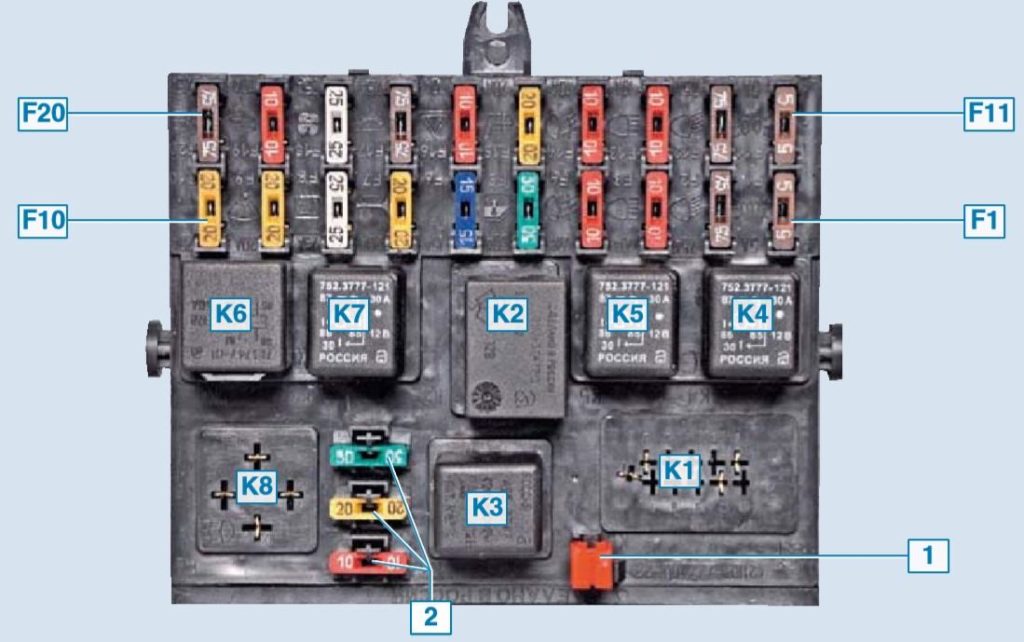

Схема блока предохранителей Chevrolet Niva с 2009 года

Схема блока предохранителей Шевроле Нива после рестайлинга

Таблица предохранителей Chevrolet Niva с 2009 года

F1 (5)	Фонари номерного знака, габаритные огни левой фары и левого заднего фонаря, подкапотная лампа, индикатор габаритов
F2 (7,5)	Ближний свет левой фары
F3 (10)	Дальний свет левой фары, индикатор дальнего света
F4 (10)	Левая противотуманка
F5 (30)	Реле и электростеклоподъемники передних дверей
F6 (15)	Предохранитель прикуривателя Chevrolet Niva
F7 (20)	Реле и сигнал, освещение багажника
F8 (25)	Обогрев заднего стекла и зеркал, реле обогрева
F9 (20)	Переключатель обогрева заднего стекла, реле и мотор очистителя лобового, омыватель лобового, правый подрулевой переключатель, освещение бардачка, задние ходовые огни
F10 (20)	Блок управления дверными замками
F11 (5)	Габаритные огни правой фары и правого заднего фонаря, регулятор подсветки приборов
F12 (7,5)	Ближний свет правой фары, моторы корректоров фар
F13 (10)	Дальний свет правой фары
F14 (10)	Правая противотуманка
F15 (20)	Блок управления зеркалами, приводы зеркал, блок подогрева сидений
F16 (10)	Прерыватель аварийной сигнализации
F17 (7,5)	Освещение салона, индикатор сигнализации, стоп-сигналы, дополнительный стоп
F18 (25)	Вентилятор печки, предохранитель печки Chevrolet Niva
F19 (10)	Прерыватель поворотников, приборы (кроме «чека» двигателя), реле стартера
F20 (7,5)	Задние противотуманки, блок сигнализации, зуммер

Расшифровка реле блока с 2009 года

Не используется;
Реле мотора очистителя лобового стекла;
Прерыватель поворотников и аварийки;
Реле ближнего света;
Реле дальнего света;
Дополнительное реле (обмотка обогрева заднего стекла, вентилятор печки, очиститель/омыватель лобового и заднего)
Реле обогрева заднего стекла
Резерв

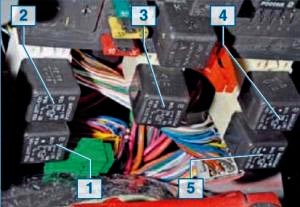

Выносные реле Chevrolet Niva с 2009 года

Схема

Обозначение выносных реле

Реле противотуманных фар;
Реле стеклоподъемников;
Реле обогрева сидений;
Реле сигнала;
Реле стартера.

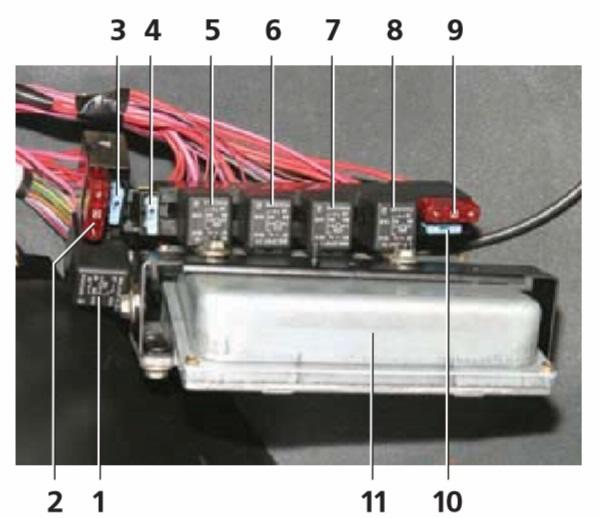

Дополнительный блок предохранителей Chevrolet Niva

Дополнительный блок с предохранителями и реле Chevrolet Niva расположен за бардачком в ногах пассажира. Для доступа снимите ящик.

Здесь размещены предохранители вентиляторов охлаждения и реле системы впрыска топлива.

Схема дополнительного блока

Назначение элементов дополнительного блока

Дополнительное реле (активация правого вентилятора на низкой скорости через резистор);
Предохранитель (50А) для цепей дополнительного реле и правого вентилятора;
Предохранитель бензонасоса (15А) для реле топливного насоса;
Предохранитель (15А) для постоянного питания контроллера;
Реле правого вентилятора;
Реле левого вентилятора;
Реле бензонасоса;
Главное реле;
Предохранитель (50А) для левого вентилятора;
Предохранитель (15А) для цепей главного реле;
Контроллер

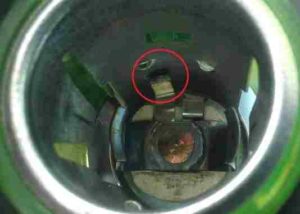

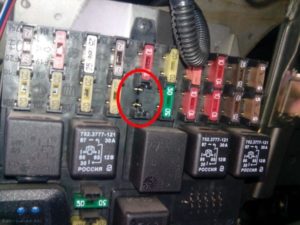

Предохранитель прикуривателя Chevrolet Niva

Если прикуриватель не функционирует, сначала осмотрите гнездо на наличие мусора и целостность предохранителя, который защищает от перегрузки, если спираль не выключается автоматически.
