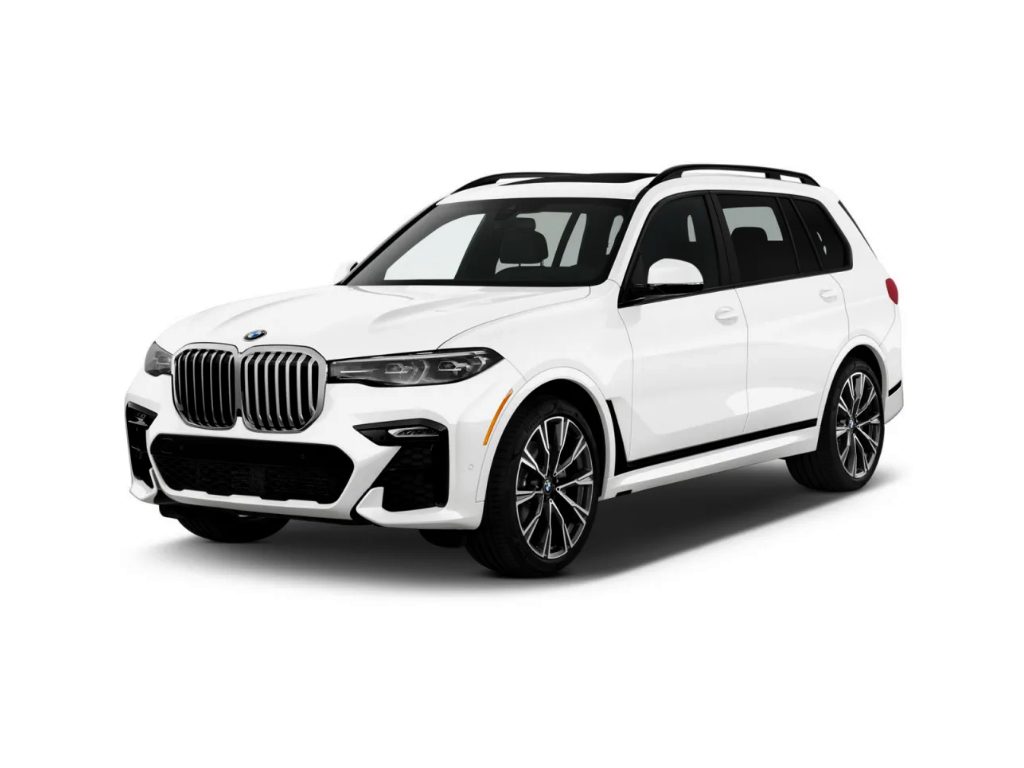

BMW X7 — это полноразмерный премиальный SUV от немецкого автопроизводителя BMW, выпускавшийся в 2019–2024 годах. В нашей статье мы подробно разберем предохранители и реле BMW X7, включая схемы блоков предохранителей, их расположение, фото и описания. Особо отметим предохранитель, отвечающий за прикуриватель в BMW X7, для удобства владельцев.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска BMW X7, комплектации и рынка сбыта.
Блоки предохранителей в салоне BMW X7
Блок у пассажирской стороны
Справа под бардачком размещен блок предохранителей и реле BMW X7.
Фото — пример
Схема предохранителей BMW X7
Описание предохранителей и реле BMW X7
| 20 | 30A Привод стеклоподъемника двери водителя с управляющей электроникой |
| 21 | 30A Стеклоподъемник двери переднего пассажира с управляющей электроникой |
| 22 | 30A Задний электро стеклоподъемник со стороны водителя с управляющей электроникой |
| 23 | 30A Задний электро стеклоподъемник со стороны пассажира с управляющей электроникой |
| 24 | 30A Левая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 25 | 20A Функциональный центр на крыше |
| 26 | 20A Контроллер домена тела |
| 27 | — |
| 28 | 40A Динамический контроль устойчивости (DSC) |
| 29 | 15A Контроллер домена тела |
| 30 | — |
| 31 | — |
| 32 | 5A Панель управления центральной консоли |
| 33 | 5A Электронный модуль внешней дверной ручки водителя |
| 34 | 5A Блок управления комбинации приборов |
| 35 | 5A Вспомогательный блок управления |
| 36 | 5A Функциональный центр крыши (лампа для чтения карт, внутреннее освещение, окружающее освещение) |
| 37 | 10A Выходной каскад для двигателя вентилятора заднего отсека (4-зонный кондиционер) |
| 38 | — |
| 39 | 60A Контроллер домена тела |
| 40 | 40A Двигатель вентилятора с выходным каскадом |
| 41 | — |
| 46 | 20A Задний прикуриватель, передний прикуриватель (без термоэлектрического подстаканника), термоэлектрический подстаканник |
| 47 | 30A Модуль стеклоочистителя |
| 48 | — |
| 49 | 20A Электрическая регулировка рулевой колонки |
| 50 | 15A Термоэлектрический подстаканник |
| 51 | 30A B46, B48, B58, N63: Электронное управление коробкой передач, раздаточная коробка |
| 52 | 20A Электроника обогрева сиденья переднего пассажира |
| 53 | 30A Модуль сиденья водителя (с модулем сиденья), блок переключателей регулировки сиденья со стороны водителя (без модуля сиденья) |
| 54 | 20A Автономный дополнительный отопитель (ШЖ) |
| 55 | 30A Модуль сиденья переднего пассажира (с модулем сиденья), блок переключателей регулировки положения сиденья переднего пассажира (без модуля сиденья) |
| 56 | 10A Электронный блок управления подогревом подлокотника со стороны переднего пассажира |
| 57 | 10A Электронный блок управления подогревом подлокотника со стороны водителя |
| 59 | 5A USB-разъем № 2, электро — хромное внутреннее зеркало заднего вида |
| 60 | 5A Подсветка панели отделки центральной задней двери (со стороны водителя), подсветка кармана задней двери (со стороны водителя), подсветка внутренней ручки задней двери (со стороны водителя), подсветка панели отделки задней двери со стороны водителя (сверху), подсветка заднего левого динамика, дополнительный водяной насос ( Дизель) |
| 61 | 5A Выключатель освещения перчаточного ящика, система камеры водителя, блок управления питанием 48 В (PCU48), аккумулятор 48 В |
| 62 | 5А Привод рулонных штор панорамной крыши №2 |
| 63 | 5A Дополнительный аккумулятор, подсветка динамика приборной панели, освежитель воздуха, CD-привод, ионизатор, стартер-генератор 48 В (B57, B58) |
| 64 | 10A Блок клапанов регулировки ширины спинки сиденья водителя, блок клапанов поясничной опоры водителя, блок переключателей регулировки сиденья (со стороны водителя), задний фонарь в пространстве для ног (со стороны водителя), подсветка задней панели спинки сиденья водителя, USB-разъем для зарядки, модуль накачки переднего левого сиденья |
| 65 | 10A Блок клапанов регулировки ширины спинки переднего пассажира, Блок клапанов поясничной опоры переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Подсветка пространства для ног сзади (со стороны переднего пассажира), Подсветка задней панели спинки сиденья переднего пассажира, USB-разъем для зарядки № 2, спереди Модуль накачки правого сиденья |
| 66 | 5A Верхняя центральная подсветка приборной панели, верхняя передняя подсветка приборной панели со стороны пассажира, нижняя центральная подсветка приборной панели, нижняя подсветка приборной панели со стороны водителя/пассажира, передняя левая/правая подсветка пространства для ног |
| 67 | 5A Блок переключателей двери водителя, Блок переключателей сиденья на двери водителя, Подсветка внутренней ручки двери двери водителя, Подсветка панели отделки двери водителя (в центре), Подсветка кармана двери водителя, Подсветка панели отделки двери водителя (вверху), Подсветка переднего левого среднечастотного динамика, Подсветка переднего левого твитера |
| 68 | 5A Наружное зеркало переднего пассажира, Блок переключателей двери пассажира, Подсветка внутренней дверной ручки двери пассажира, Подсветка панели отделки двери переднего пассажира (в центре), Подсветка кармана двери пассажира, Подсветка панели отделки двери переднего пассажира (вверху), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого твитера |
| 69 | 5A Жалюзи радиатора (верхняя, нижняя) |
| 70 | 5A Задний распределительный щит, реле отключения электро вентилятора, электро вентилятор |
| 71 | 5A Камера кругового обзора (с круговой камерой), камера заднего вида |
| 72 | 7,5А Разъем для зарядки USB № 3 (задняя консоль) |
| 73 | 5A Блок управления комбинации приборов |
| 74 | 10A Блок переключателей на рулевой колонке |
| 75 | 10A Модуль безопасности при столкновении |
| 76 | 15А Вспомогательный насос охлаждающей жидкости (задний кондиционер) |
R1 — реле Terminal 30B
Предохранитель №46 отвечает за работу прикуривателя в BMW X7, включая передний и задний.
Блок предохранителей BDC
Секция предохранителей размещена в контроллере домена кузова BDC, который установлен на правой стойке под обшивкой салона у пассажирской стороны BMW X7.
Схема блока BDC BMW X7
Расшифровка предохранителей BDC в BMW X7
- 5A Блок переключателей на рулевой колонке, передняя центральная вентиляционная решетка, панель управления аудиосистемой, блок управления освещением, головное устройство
- 7.5A Диагностический разъем, электронная система регулировки дорожного просвета, платформа вертикальной динамики
- 7.5А Система отопления/ кондиционирования воздуха, функциональный модуль задней двери, датчик дождя/ света/ солнца/ конденсации
- 5А Электронный модуль внешней ручки двери со стороны пассажира, электронный модуль внешней ручки задней двери со стороны водителя, электронный модуль внешней ручки двери со стороны заднего пассажира, блок управления питанием, блок телематической связи
- 20А Реле блокировки, реле разблокировки (двери, лючок топливного бака)
- 20А Реле блокировки двери водителя, реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок двери со стороны заднего пассажира, привод центрального замка лючка бензобака)
Блок у водительской стороны
Под приборной панелью со стороны водителя в BMW X7 установлен дополнительный блок предохранителей и реле.
Внешний вид блока примерно следующий.
Схема блока предохранителей BMW X7
Назначение реле и предохранителей BMW X7
| 101 | — |
| 102 | — |
| 103 | — |
| 104 | — |
| 105 | 7,5А Электроника электрических машин |
| 106 | — |
| 107 | 10А Гибрид: Модуль управления топливным баком под давлением |
| 108 | — |
| 109 | — |
| 110 | 5А Дополнительный электрический обогреватель, подсветка переднего среднечастотного динамика |
| 111 | 5А Задний распределительный щит |
| 112 | — |
| 113 | — |
| 114 | — |
| 115 | — |
| 116 | — |
| 117 | 30А Гибрид: Автоматическая коробка передач, раздаточная коробка |
| 118 | — |
| 119 | — |
| 120 | — |
| 121 | — |
| 122 | — |
| 123 | — |
| 124 | — |
| 125 | — |
| 126 | — |
| 127 | — |
| 128 | — |
| 129 | — |
| 130 | — |
| 131 | — |
- R1 —
- R2 — реле Terminal 30B
Блоки предохранителей в багажнике BMW X7
Главный блок
В багажнике BMW X7 справа под панелью защиты расположен основной блок предохранителей и реле.
Фотография
Схема блока в багажнике BMW X7
Расшифровка предохранителей BMW X7
| 200 | — |
| 201 | — |
| 202 | — |
| 203 | 7,5A Заслонка выхлопа с электроприводом (B46, B46, B58, N63, S63), заслонка выхлопа с электроприводом №2 (N63, S63) |
| 204 | 5A Контроль наклона шкворня заднего моста, датчик AUC, регулируемая блокировка дифференциала заднего моста |
| 205 | — |
| 206 | — |
| 207 | 5A Передний левый/ правый боковой радарный датчик ближнего радиуса действия, задний левый /правый радарный датчик ближнего действия, дополнительная дополнительная система |
| 208 | 5A Электромеханический усилитель руля |
| 209 | 5A Передний радарный датчик дальнего действия (активный круиз-контроль (высокая версия)), передний радарный датчик (базовый круиз-контроль (высокая версия)), передняя электрическая активная стабилизация крена, задняя электрическая активная стабилизация крена |
| 210 | 5A Электроника управления электрическим топливным насосом |
| 211 | 5A Электронный модуль ночного видения (BMW Night Vision) |
| 212 | 15A головное устройство |
| 213 | 15A Розетка для прицепа |
| 214 | 5A Бустер |
| 215 | 10A Развлекательная программа для пассажиров задних сидений |
| 216 | 5A Лоток для беспроводной зарядки Антенный усилитель |
| 217 | 40A Бустер |
| 218 | 12A Подключение 12В №2 (багажное отделение) |
| 219 | — |
| 220 | 30A Аудио модуль приемника |
| 221 | — |
| 222 | — |
| 223 | — |
| 224 | 20A Платформа вертикальной динамики (Executive Drive Pro) |
| 225 | — |
| 226 | 40A Функциональный модуль задней двери |
| 227 | 30A Блок управления селективным каталитическим восстановлением (SCR) |
| 228 | — |
| 229 | — |
| 230 | 30A Правая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 231 | Обогрев заднего стекла |
| 232 | — |
| 233 | — |
| 234 | — |
| 235 | — |
| 236 | — |
| 237 | — |
| 238 | — |
| 239 | — |
| 240 | 20A Модуль трейлера |
| 242 | — |
| 243 | — |
| 244 | 5A Приемник дистанционного управления, обнаружение утечки естественного вакуума, сирена с датчиком сигнала тревоги наклона, блок высоковольтной батареи (гибридный), газогенератор с защитной клеммой батареи (с двойной системой хранения, с системой 48 В) |
| 245 | — |
| 246 | — |
| 247 | 15A Электроника управления противоскользящими рельсами |
| 248 | — |
| 249 | 10A Автоматический доводчик двери пассажира |
| 250 | 5A Внутреннее освещение, подсветка косметического зеркала, освещение стеклянного люка |
| 251 | 10A Автоматический доводчик двери водителя |
| 252 | 5A Вспомогательная батарея |
| 253 | 7,5A Помощник при парковке, автоматический задний кондиционер, система помощи при вождении на основе камеры, переключатель обогрева заднего правого сиденья, переключатель обогрева заднего левого сиденья |
| 254 | 5A Освещение багажного отделения, кнопка крышки багажника для нижней части крышки багажника, кнопка крышки багажника на внутренней стороне крышки багажника |
| 255 | 5A Блок переключателей багажного отделения |
| 256 | 10A Привод автоматического доводчика со стороны заднего пассажира |
| 257 | 5A Подсветка заднего правого динамика, подсветка кармана двери заднего пассажира, подсветка внутренней ручки двери со стороны заднего пассажира, подсветка панели отделки центральной двери со стороны заднего пассажира, подсветка панели отделки верхней задней двери пассажира, левый/правый реверсивный электромоторный автоматический барабан |
| 258 | 10A Задний привод с автоматическим доводчиком со стороны водителя |
| 259 | 15A Блок управления селективным каталитическим восстановлением (SCR) |
| 260 | 10A Автоматическое плавное закрывание левой нижней двери багажника |
| 261 | 5А Номер разъема для зарядки USB: 4 и 5 (третий ряд сидений) |
| 262 | 5A Контроллер, кнопка самовыравнивающейся подвески, лоток для беспроводной зарядки, подсветка центральной консоли, подсветка переднего центрального подлокотника |
| 263 | 10A Автоматическое плавное закрывание правой нижней двери багажника |
| 264 | 10A Крышка багажника/замок багажника |
| 265 | 30A Регулируемая блокировка дифференциала заднего моста |
| 266 | 20A Модуль трейлера |
| 267 | 30A Модуль трейлера |
| 268 | — |
| 269 | 30A Модуль заднего сиденья со стороны водителя |
| 270 | 30A Электроника управления электрическим топливным насосом |
| 271 | 30A с модулем сиденья: Модуль бокового сиденья заднего пассажира |
| 30A без модуля сиденья: модуль обогрева заднего сиденья со стороны пассажира, модуль обогрева заднего сиденья со стороны водителя | |
| 272 | — |
| 273 | — |
| 274 | 30А Электроника обогрева сидений в третьем ряду сидений |
| 276 | — |
| 277 | — |
| 278 | 5A Гибрид: Контроллер зарядки для вспомогательной батареи |
| 279 | 5A Бесконтактная электроника оценки открывания багажника |
| 280 | 5A Удобная зарядка электроники |
| 281 | — |
| 282 | — |
| 283 | — |
| 284 | — |
| 285 | — |
| 286 | — |
| 287 | — |
| 288 | — |
| 289 | 20A Модуль трейлера |
| 290 | — |
| 291 | — |
| 292 | — |
| 293 | — |
| 294 | — |
| 295 | — |
| 296 | — |
R1 — реле Terminal 30B
Проверяйте назначение предохранителей по индивидуальной схеме в буклете BMW X7.
Пример схемы с обозначением в BMW X7
Блок силовых предохранителей BMW X7
Расположен справа под обшивкой багажника в BMW X7.
Схема силового блока BMW X7
Описание силовых предохранителей BMW X7
| 500 | 50A Бустер |
| 501 | 250A Задний распределитель питания (багажный блок предохранителей) |
| 502 | 250A Передний правый распределительный блок питания (блок предохранителей в салоне № 2) |
| 503 | 40A Управление дополнительным обогревом 3-го ряда сидений |
| 504 | 60A Контроллер домена тела |
| 505 | 100A Передний левый распределительный щит |
| 506 | 80A Регулятор наклона цапфы заднего моста (встроенное активное рулевое управление) |
| 508 | 60A кроме гибрида: блок управления мощностью |
| 60A Гибрид: Контроллер зарядки для вспомогательной батареи | |
| 510 | 40A Электронный контроль дорожного просвета |
Блоки под капотом BMW X7
При неисправности предохранителя в моторном отсеке BMW X7 требуется замена всего модуля питания.
Дополнительный блок под капотом
Схема дополнительного блока BMW X7
Обозначение предохранителей под капотом BMW X7
| 400 | 80A Вентилятор 400 Вт, 600 Вт: реле отключения электрического вентилятора |
| 125A Fan 850W: Реле отключения электрического вентилятора | |
| 150A Fan 1000W: Реле отключения электрического вентилятора | |
| 401 | 150А Электромеханический усилитель руля |
| 402 | 100A Передний электрический дополнительный обогреватель |
| 403 | — |
| 404 | 80A Система динамического контроля устойчивости (DSC) |
| 405 | — |
| 406 | Встроенный модуль питания 125 А |
Встроенный модуль питания под капотом BMW X7
Схема встроенного модуля BMW X7
Назначение предохранителей в модуле BMW X7
| 1 | 7,5A N63: датчик уровня масла, клапан регулировки давления масла, запорный клапан всей цепи отопителя |
| 7,5A S63: клапан управления давлением масла | |
| 7,5A B48, B58: датчик уровня масла, клапан регулирования давления масла, модуль управления подогревом | |
| 7,5A B47, B57: датчик уровня масла, клапан управления давлением масла, клапан управления количеством топлива | |
| 2 | 5A N63, B48, B58, S63: насос охлаждающей жидкости турбонагнетателя |
| 5A B57: Электромагнитный клапан охлаждения поршня | |
| 3 | 10A N63: Элемент переключения насоса охлаждающей жидкости |
| 10A S63: Термостат с картой характеристик | |
| 10A B48: Запорный клапан расширительного бачка охлаждающей жидкости | |
| 10A B47, B57: Переключающий клапан опоры двигателя, кислородный датчик после каталитического нейтрализатора | |
| 4 | 15A N63 (M50i): продувочный клапан 1 и 2 |
| 15A B48, B58: обогреватель вентиляции двигателя, запорный клапан линии продувочного воздуха (кроме системы рекуперации) | |
| 15A B47, B57: кислородный датчик перед каталитическим нейтрализатором | |
| 5 | 20A N63: характеристика термостата, лямбда-зонд перед каталитическим нейтрализатором, лямбда-зонд после каталитического нейтрализатора |
| 20A S63: Лямбда-зонд перед каталитическим нейтрализатором, лямбда-зонд после каталитического нейтрализатора, лямбда-зонд после каталитического нейтрализатора №2 | |
| 20A B48, B58: кислородный датчик перед каталитическим нейтрализатором, кислородный датчик после каталитического нейтрализатора, продувочный клапан (с дополнительным объемом, RDE) | |
| 20A B57 TOP: Перепускной клапан перепускной пластины компрессора, преобразователь давления заслонки управления турбиной | |
| 20A B57S: Переключающий клапан приводной заслонки компрессора высокого давления, переключающий клапан управляющей заслонки турбины | |
| 20A B47: Клапан переключения перепускной пластины компрессора, запорный клапан охлаждающей жидкости для турбокомпрессора ступени низкого давления | |
| 6 | 15A N63, B48, B58: Насос охлаждающей жидкости в низкотемпературном контуре охлаждающей жидкости |
| 20A B57: Преобразователь давления для перепускного клапана, перепускной клапан компрессора низкого давления, переключающий клапан насоса охлаждающей жидкости (кроме B57S), перепускной клапан перепускной заслонки охладителя рециркуляции отработавших газов, датчик окиси азота перед каталитическим нейтрализатором SCR, датчик окиси азота после каталитического нейтрализатора SCR | |
| 7 | 15A N63: кислородный датчик №2 перед каталитическим нейтрализатором, кислородный датчик №2 после каталитического нейтрализатора |
| 15A S63: Лямбда-зонд перед каталитическим нейтрализатором №2, лямбда-зонд после каталитического нейтрализатора №2, лямбда-зонд после каталитического нейтрализатора №2 | |
| 15A B47, B57: Датчик твердых частиц в дизельном топливе, заслонка рециркуляции отработавших газов низкого давления | |
| 8 | 15A N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 10A B47, B57: цифровая электронная система управления дизельным двигателем (DDE), обогреватель сапуна двигателя, клапан регулирования давления в рампе | |
| 9 | 20A B48, B58: насос охлаждающей жидкости в низкотемпературном контуре охлаждающей жидкости |
| 10 | 30A N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 30A B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 11 | 20A N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 12 | 30A N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
| 40A B47, B57: подогрев топливного фильтра | |
| 13 | 20A N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
| 15A B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 14 | 40A N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 40A B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 15 | 40A N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
| 40A B48, B58: масляный насос коробки передач | |
| 30A B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 16 | — |
| 17 | 20A S63: Насос охлаждающей жидкости 3 в низкотемпературном контуре охлаждающей жидкости |
| 18 | 10A N63, S63: электромагнитный привод VANOS впускных/выпускных клапанов, клапан вентиляции топливного бака |
| 10A B48, B58: цифровая электронная система управления двигателем (DME), впускной/выпускной электромагнитный привод VANOS, клапан вентиляции топливного бака | |
| 19 | 10A N63, S63: Впускной/выпускной электромагнитный привод VANOS № 2, клапан вентиляции топливного бака № 2 |
| 20 | 15A N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
Бензиновые двигатели BMW X7
B48 — 2.0L (xDrive30i)
B58 — 3.0L (xDrive40i, sDrive40i and Hybrid xDrive45e)
N63 — 4.4L V8 (xDrive50i and M50i)
S63 — 4.4L V8 (M & M Competition)
Дизельные двигатели BMW X7
B47 — 2.0L (xDrive25d)
B57 — 3.0L (xDrive30d, xDrive40d & M50d)
Если вы нашли неточности или дополнения по предохранителям BMW X7 — поделитесь в комментариях
