BMW X6 G06: предохранители и реле — третье поколение премиального кроссовера BMW X6, производившегося в период с 2020 по 2024 год. За эти годы автомобиль получил несколько обновлений, включая доработки электрической системы. В этой статье мы подробно разберем расположение блоков предохранителей и реле BMW X6 G06, предоставим схемы, описание функций и особое внимание уделим предохранителю прикуривателя, а также другим ключевым элементам электрики для диагностики и замены.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта вашего BMW X6 G06. Всегда проверяйте по официальной документации.
Расположение блоков предохранителей в салоне
Блок предохранителей справа от пассажира
Основной блок с предохранителями и реле BMW X6 G06 размещен справа под бардачком, в области правой стороны салона.

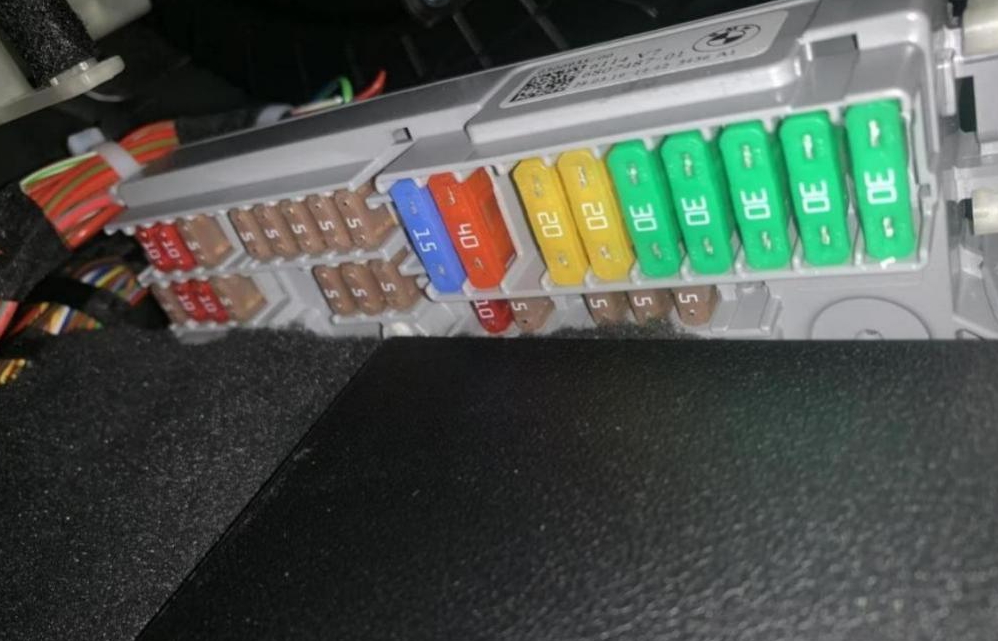

Иллюстрация расположения блока
Диаграмма блока
Расшифровка схемы предохранителей BMW X6 G06
| 20 | 30A Привод стеклоподъемника двери водителя с управляющей электроникой |
| 21 | 30A Стеклоподъемник двери переднего пассажира с управляющей электроникой |
| 22 | 30A Задний электро стеклоподъемник со стороны водителя с управляющей электроникой |
| 23 | 30A Задний электро стеклоподъемник со стороны пассажира с управляющей электроникой |
| 24 | 30A Левая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 25 | 20A Функциональный центр на крыше |
| 26 | 20A Контроллер домена тела |
| 27 | — |
| 28 | 40A Динамический контроль устойчивости (DSC) |
| 29 | 15A Контроллер домена тела |
| 30 | — |
| 31 | — |
| 32 | 5A Панель управления центральной консоли |
| 33 | 5A Электронный модуль внешней дверной ручки водителя |
| 34 | 5A Блок управления комбинации приборов |
| 35 | 5A Вспомогательный блок управления |
| 36 | 5A Функциональный центр крыши (лампа для чтения карт, внутреннее освещение, окружающее освещение) |
| 37 | 10A Выходной каскад для двигателя вентилятора заднего отсека (4-зонный кондиционер) |
| 38 | — |
| 39 | 60A Контроллер домена тела |
| 40 | 40A Двигатель вентилятора с выходным каскадом |
| 41 | — |
| 46 | 20A Задний прикуриватель, передний прикуриватель (без термоэлектрического подстаканника), термоэлектрический подстаканник |
| 47 | 30A Модуль стеклоочистителя |
| 48 | — |
| 49 | 20A Электрическая регулировка рулевой колонки |
| 50 | 15A Термоэлектрический подстаканник |
| 51 | 30A B46, B48, B58, N63: Электронное управление коробкой передач, раздаточная коробка |
| 52 | 20A Электроника обогрева сиденья переднего пассажира |
| 53 | 30A Модуль сиденья водителя (с модулем сиденья), блок переключателей регулировки сиденья со стороны водителя (без модуля сиденья) |
| 54 | 20A Автономный дополнительный отопитель (ШЖ) |
| 55 | 30A Модуль сиденья переднего пассажира (с модулем сиденья), блок переключателей регулировки положения сиденья переднего пассажира (без модуля сиденья) |
| 56 | 10A Электронный блок управления подогревом подлокотника со стороны переднего пассажира |
| 57 | 10A Электронный блок управления подогревом подлокотника со стороны водителя |
| 59 | 5A USB-разъем № 2, электро — хромное внутреннее зеркало заднего вида |
| 60 | 5A Подсветка панели отделки центральной задней двери (со стороны водителя), подсветка кармана задней двери (со стороны водителя), подсветка внутренней ручки задней двери (со стороны водителя), подсветка панели отделки задней двери со стороны водителя (сверху), подсветка заднего левого динамика, дополнительный водяной насос ( Дизель) |
| 61 | 5A Выключатель освещения перчаточного ящика, система камеры водителя, блок управления питанием 48 В (PCU48), аккумулятор 48 В |
| 62 | — |
| 63 | 5A Дополнительный аккумулятор, подсветка динамика приборной панели, освежитель воздуха, CD-привод, ионизатор, стартер-генератор 48 В (B57, B58) |
| 64 | 10A Блок клапанов регулировки ширины спинки сиденья водителя, блок клапанов поясничной опоры водителя, блок переключателей регулировки сиденья (со стороны водителя), задний фонарь в пространстве для ног (со стороны водителя), подсветка задней панели спинки сиденья водителя, USB-разъем для зарядки, модуль накачки переднего левого сиденья |
| 65 | 10A Блок клапанов регулировки ширины спинки переднего пассажира, Блок клапанов поясничной опоры переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Подсветка пространства для ног сзади (со стороны переднего пассажира), Подсветка задней панели спинки сиденья переднего пассажира, USB-разъем для зарядки № 2, спереди Модуль накачки правого сиденья |
| 66 | 5A Верхняя центральная подсветка приборной панели, верхняя передняя подсветка приборной панели со стороны пассажира, нижняя центральная подсветка приборной панели, нижняя подсветка приборной панели со стороны водителя/пассажира, передняя левая/правая подсветка пространства для ног |
| 67 | 5A Блок переключателей двери водителя, Блок переключателей сиденья на двери водителя, Подсветка внутренней ручки двери двери водителя, Подсветка панели отделки двери водителя (в центре), Подсветка кармана двери водителя, Подсветка панели отделки двери водителя (вверху), Подсветка переднего левого среднечастотного динамика, Подсветка переднего левого твитера |
| 68 | 5A Наружное зеркало переднего пассажира, Блок переключателей двери пассажира, Подсветка внутренней дверной ручки двери пассажира, Подсветка панели отделки двери переднего пассажира (в центре), Подсветка кармана двери пассажира, Подсветка панели отделки двери переднего пассажира (вверху), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого твитера |
| 69 | 5A Жалюзи радиатора (верхняя, нижняя) |
| 70 | 5A Задний распределительный щит, реле отключения электро вентилятора, электро вентилятор |
| 71 | 5A Камера кругового обзора (с круговой камерой), камера заднего вида |
| 72 | — |
| 73 | 5A Блок управления комбинации приборов |
| 74 | 10A Блок переключателей на рулевой колонке |
| 75 | 10A Модуль безопасности при столкновении |
| 76 | — |
R1 — реле Terminal 30B
Предохранитель №46 отвечает за работу прикуривателя в салоне BMW X6 G06 — проверьте его при неисправностях розетки.
Дополнительный блок предохранителей в BDC
Секция предохранителей BMW X6 G06 интегрирована в контроллер домена тела (BDC), расположенный на правой стойке под обшивкой салона у пассажира.
Диаграмма
Функции предохранителей
- 5A Блок переключателей на рулевой колонке, передняя центральная вентиляционная решетка, панель управления аудиосистемой, блок управления освещением, головное устройство
- 7.5A Диагностический разъем, электронная система регулировки дорожного просвета, платформа вертикальной динамики
- 7.5А Система отопления/ кондиционирования воздуха, функциональный модуль задней двери, датчик дождя/ света/ солнца/ конденсации
- 5А Электронный модуль внешней ручки двери со стороны пассажира, электронный модуль внешней ручки задней двери со стороны водителя, электронный модуль внешней ручки двери со стороны заднего пассажира, блок управления питанием, блок телематической связи
- 20А Реле блокировки, реле разблокировки (двери, лючок топливного бака)
- 20А Реле блокировки двери водителя, реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок двери со стороны заднего пассажира, привод центрального замка лючка бензобака)
Блок слева от водителя
Еще один блок предохранителей и реле BMW X6 G06 установлен под приборной панелью со стороны водителя.
Внешний вид блока примерно такой.
Схема расположения
Описание функций
| 101 | — |
| 102 | — |
| 103 | — |
| 104 | — |
| 105 | — |
| 106 | — |
| 107 | — |
| 108 | — |
| 109 | — |
| 110 | 5А Дополнительный электрический обогреватель, подсветка переднего среднечастотного динамика |
| 111 | 5А Задний распределительный щит |
| 112 | — |
| 113 | — |
| 114 | — |
| 115 | — |
| 116 | — |
| 117 | — |
| 118 | — |
| 119 | — |
| 120 | — |
| 121 | — |
| 122 | — |
| 123 | — |
| 124 | — |
| 125 | — |
| 126 | — |
| 127 | — |
| 128 | — |
| 129 | — |
| 130 | — |
| 131 | — |
- R1 —
- R2 — реле Terminal 30B
Расположение блоков в багажнике BMW X6 G06
Главный блок предохранителей

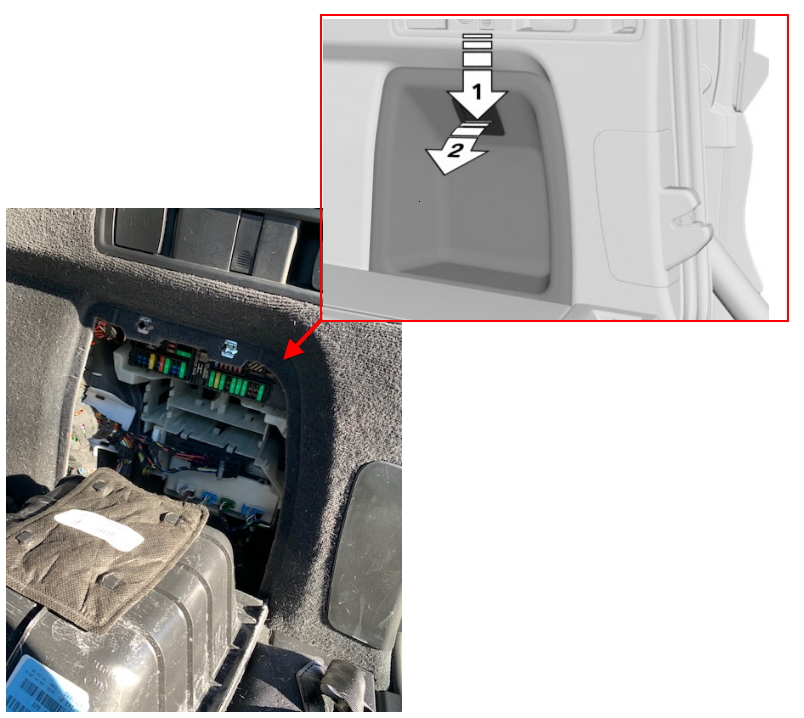

В багажнике BMW X6 G06 основной блок с предохранителями и реле скрыт справа под защитной панелью.

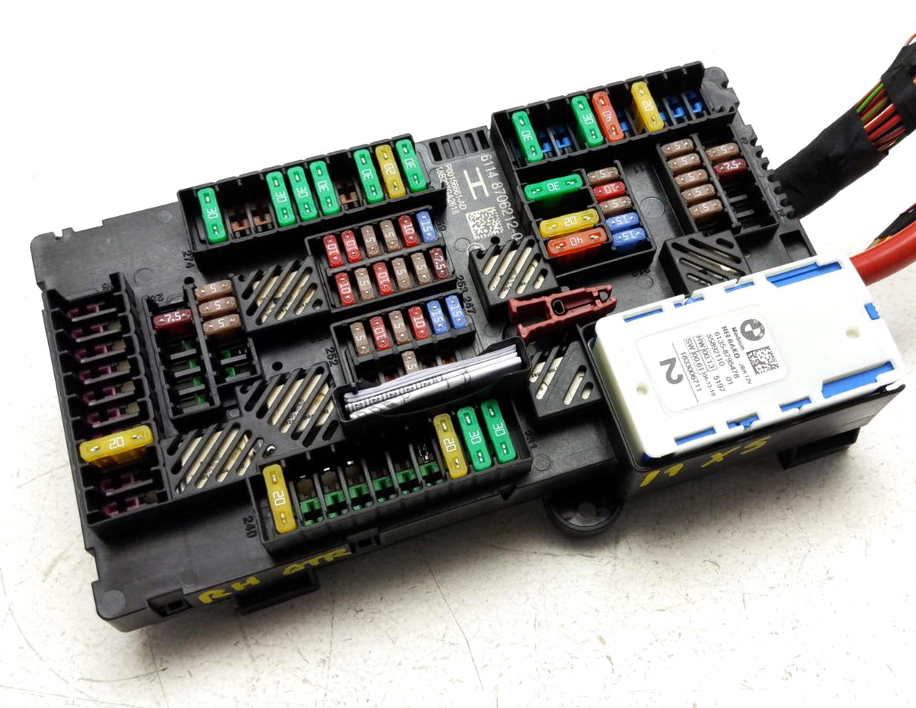

Фото блока в багажнике
Схема блока предохранителей в багажнике
Описание предохранителей и реле
| 200 | — |
| 201 | — |
| 202 | — |
| 203 | 7,5A Заслонка выхлопа с электроприводом (B46, B46, B58, N63, S63), заслонка выхлопа с электроприводом №2 (N63, S63) |
| 204 | 5A Контроль наклона шкворня заднего моста, датчик AUC, регулируемая блокировка дифференциала заднего моста |
| 205 | — |
| 206 | — |
| 207 | 5A Передний левый/ правый боковой радарный датчик ближнего радиуса действия, задний левый /правый радарный датчик ближнего действия, дополнительная дополнительная система |
| 208 | 5A Электромеханический усилитель руля |
| 209 | 5A Передний радарный датчик дальнего действия (активный круиз-контроль (высокая версия)), передний радарный датчик (базовый круиз-контроль (высокая версия)), передняя электрическая активная стабилизация крена, задняя электрическая активная стабилизация крена |
| 210 | 5A Электроника управления электрическим топливным насосом |
| 211 | 5A Электронный модуль ночного видения (BMW Night Vision) |
| 212 | 15A головное устройство |
| 213 | 15A Розетка для прицепа |
| 214 | 5A Бустер |
| 215 | 10A Развлекательная программа для пассажиров задних сидений |
| 216 | 5A Лоток для беспроводной зарядки Антенный усилитель |
| 217 | 40A Бустер |
| 218 | 12A Подключение 12В №2 (багажное отделение) |
| 219 | — |
| 220 | 30A Аудио модуль приемника |
| 221 | — |
| 222 | — |
| 223 | — |
| 224 | 20A Платформа вертикальной динамики (Executive Drive Pro) |
| 225 | — |
| 226 | 40A Функциональный модуль задней двери |
| 227 | 30A Блок управления селективным каталитическим восстановлением (SCR) |
| 228 | — |
| 229 | — |
| 230 | 30A Правая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 231 | Обогрев заднего стекла |
| 232 | — |
| 233 | — |
| 234 | — |
| 235 | — |
| 236 | — |
| 237 | — |
| 238 | — |
| 239 | — |
| 240 | 20A Модуль трейлера |
| 242 | — |
| 243 | — |
| 244 | 5A Приемник дистанционного управления, обнаружение утечки естественного вакуума, сирена с датчиком сигнала тревоги наклона, блок высоковольтной батареи (гибридный), газогенератор с защитной клеммой батареи (с двойной системой хранения, с системой 48 В) |
| 245 | — |
| 246 | — |
| 247 | 15A Электроника управления противоскользящими рельсами |
| 248 | 15A Выдвижная крышка ролика для электроники управления багажным отделением |
| 249 | 10A Автоматический доводчик двери пассажира |
| 250 | 5A Внутреннее освещение, подсветка косметического зеркала, освещение стеклянного люка |
| 251 | 10A Автоматический доводчик двери водителя |
| 252 | 5A Вспомогательная батарея |
| 253 | 7,5A Помощник при парковке, автоматический задний кондиционер, система помощи при вождении на основе камеры, переключатель обогрева заднего правого сиденья, переключатель обогрева заднего левого сиденья |
| 254 | 5A Освещение багажного отделения, кнопка крышки багажника для нижней части крышки багажника, кнопка крышки багажника на внутренней стороне крышки багажника |
| 255 | 5A Блок переключателей багажного отделения |
| 256 | 10A Привод автоматического доводчика со стороны заднего пассажира |
| 257 | 5A Подсветка заднего правого динамика, подсветка кармана двери заднего пассажира, подсветка внутренней ручки двери со стороны заднего пассажира, подсветка панели отделки центральной двери со стороны заднего пассажира, подсветка панели отделки верхней задней двери пассажира, левый/правый реверсивный электромоторный автоматический барабан |
| 258 | 10A Задний привод с автоматическим доводчиком со стороны водителя |
| 259 | 15A Блок управления селективным каталитическим восстановлением (SCR) |
| 260 | 10A Автоматическое плавное закрывание левой нижней двери багажника |
| 261 | — |
| 262 | 5A Контроллер, кнопка самовыравнивающейся подвески, лоток для беспроводной зарядки, подсветка центральной консоли, подсветка переднего центрального подлокотника |
| 263 | 10A Автоматическое плавное закрывание правой нижней двери багажника |
| 264 | 10A Крышка багажника/замок багажника |
| 265 | 30A Регулируемая блокировка дифференциала заднего моста |
| 266 | 20A Модуль трейлера |
| 267 | 30A Модуль трейлера |
| 268 | — |
| 269 | 30A Модуль заднего сиденья со стороны водителя |
| 270 | 30A Электроника управления электрическим топливным насосом |
| 271 | 30A с модулем сиденья: Модуль бокового сиденья заднего пассажира |
| 30A без модуля сиденья: модуль обогрева заднего сиденья со стороны пассажира, модуль обогрева заднего сиденья со стороны водителя | |
| 272 | — |
| 273 | — |
| 274 | — |
| 276 | — |
| 277 | — |
| 278 | 5A Гибрид: Контроллер зарядки для вспомогательной батареи |
| 279 | 5A Бесконтактная электроника оценки открывания багажника |
| 280 | 5A Удобная зарядка электроники |
| 281 | — |
| 282 | — |
| 283 | — |
| 284 | — |
| 285 | — |
| 286 | — |
| 287 | — |
| 288 | — |
| 289 | 20A Модуль трейлера |
| 290 | — |
| 291 | — |
| 292 | — |
| 293 | — |
| 294 | — |
| 295 | — |
| 296 | — |
R1 — реле Terminal 30B

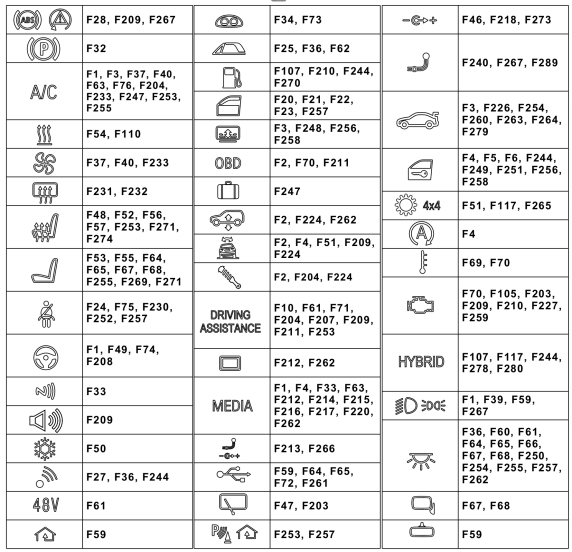

Для точной идентификации функций предохранителей BMW X6 G06 сверяйтесь с заводской схемой и буклетом в автомобиле.
Пример места хранения буклета
Блок высокомощных предохранителей
Этот блок также размещен справа в багажнике, под обшивкой для защиты электрики BMW X6 G06.

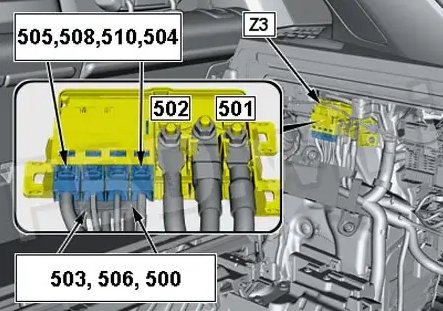

Диаграмма
Функции силовых предохранителей
| 500 | 50A Бустер |
| 501 | 250A Задний распределитель питания (багажный блок предохранителей) |
| 502 | 250A Передний правый распределительный блок питания (блок предохранителей в салоне № 2) |
| 503 | 40A Управление дополнительным обогревом 3-го ряда сидений |
| 504 | 60A Контроллер домена тела |
| 505 | 100A Передний левый распределительный щит |
| 506 | 80A Регулятор наклона цапфы заднего моста (встроенное активное рулевое управление) |
| 508 | 60A кроме гибрида: блок управления мощностью |
| 60A Гибрид: Контроллер зарядки для вспомогательной батареи | |
| 510 | 40A Электронный контроль дорожного просвета |
Блоки предохранителей под капотом BMW X6 G06
При выходе из строя предохранителя в моторном отсеке часто требуется замена всего модуля питания для обеспечения безопасности электрики.
Вспомогательный блок

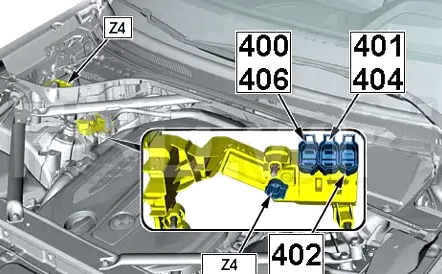

Схема расположения
Описание
| 400 | 80A Вентилятор 400 Вт, 600 Вт: реле отключения электрического вентилятора |
| 125A Fan 850W: Реле отключения электрического вентилятора | |
| 150A Fan 1000W: Реле отключения электрического вентилятора | |
| 401 | 150А Электромеханический усилитель руля |
| 402 | 100A Передний электрический дополнительный обогреватель |
| 403 | — |
| 404 | 80A Система динамического контроля устойчивости (DSC) |
| 405 | — |
| 406 | Встроенный модуль питания 125 А |
Интегрированный модуль питания

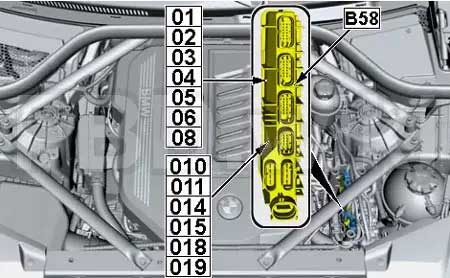

Диаграмма модуля
Функции предохранителей в модуле
| 1 | 7,5A N63: Датчик уровня масла, клапан регулирования давления масла, запорный клапан всего контура нагревателя. |
| 7,5A S63: Клапан регулирования давления масла | |
| 7,5A B58: Датчик уровня масла, клапан регулирования давления масла, модуль управления нагревом | |
| 7,5A B57: Датчик уровня масла, клапан регулирования давления масла, клапан регулирования количества топлива | |
| 2 | 5A N63, B58, S63: Насос охлаждающей жидкости турбокомпрессора |
| 15A B57 (xDrive30d TU2, xDrive40d): активное маслоотделение, запорный клапан контура охлаждающей жидкости | |
| 5A B57 (xDrive30d, M50d): Электромагнитный клапан охлаждения поршня | |
| 3 | 10A N63: Элемент переключения насоса охлаждающей жидкости |
| 10A S63: Карта характеристик термостата | |
| 7,5A B57 (xDrive30d TU2, xDrive40d): переключающий клапан опоры двигателя, клапан регулирования давления масла, запорный клапан охлаждающей жидкости для турбокомпрессора ступени низкого давления | |
| 10A B57 (xDrive30d, M50d): переключающий клапан опоры двигателя, датчик кислорода после каталитического нейтрализатора | |
| 4 | 15A N63 (M50i): продувочный клапан 1 и 2 |
| 15A B58: Обогрев вентиляции двигателя | |
| 10A B57 (xDrive30d TU2, xDrive40d): Лямбда-зонд оксида азота перед каталитическим нейтрализатором окисления | |
| 15A B57 (xDrive30d, M50d): Датчик кислорода перед каталитическим нейтрализатором | |
| 5 | 20A N63: Термостат карты характеристик (TU2 и 3), датчик кислорода перед каталитическим нейтрализатором, датчик кислорода после каталитического нейтрализатора |
| 20A S63: Датчик кислорода перед каталитическим нейтрализатором, датчик кислорода после каталитического нейтрализатора, датчик кислорода после каталитического нейтрализатора № 2 | |
| 20A B58: Датчик кислорода перед каталитическим нейтрализатором, датчик кислорода после каталитического нейтрализатора, продувочный клапан (с дополнительным прицелом, RDE) | |
| 20A B57 TOP (xDrive30d, M50d): Перепускной клапан перепускной пластины компрессора, преобразователь давления регулирующей заслонки турбины | |
| 20A B57S (xDrive30d, M50d): Переключающий клапан привода заслонки компрессора высокого давления, переключающий клапан заслонки управления турбиной | |
| 6 | 15A N63, B58: Насос охлаждающей жидкости в низкотемпературном контуре охлаждающей жидкости |
| 7,5A B57 (xDrive30d TU2, xDrive40d): Перепускная заслонка охладителя EGR, Реверсивная заслонка охладителя рециркуляции отработавших газов | |
| 20A B57 (xDrive30d, M50d): преобразователь давления для перепускного клапана, переключающий клапан перепускной заслонки компрессора низкого давления, переключающий клапан насоса охлаждающей жидкости (кроме B57S), переключающий клапан перепускной заслонки охладителя рециркуляции отработавших газов, датчик оксида азота перед каталитическим нейтрализатором SCR, датчик оксида азота после Каталитический нейтрализатор SCR | |
| 7 | 15A N63: Датчик кислорода № 2 перед каталитическим нейтрализатором, датчик кислорода № 2 после каталитического нейтрализатора |
| 15A S63: Датчик кислорода перед каталитическим нейтрализатором № 2, датчик кислорода после каталитического нейтрализатора № 2, датчик кислорода после каталитического нейтрализатора № 2 | |
| 10A B57 (xDrive30d TU2, xDrive40d): цифровая электроника дизельного двигателя (DDE), подогреватель сапуна двигателя, клапан регулирования давления в рампе | |
| 15A B57 (xDrive30d, M50d): датчик дизельного топлива, заслонка рециркуляции выхлопных газов низкого давления | |
| 8 | 15A N63, B58, S63: Цифровая электроника двигателя (DME) |
| 20A B57 (xDrive30d TU2, xDrive40d): Датчик твердых частиц дизельного топлива, низкотемпературный контур охлаждающей жидкости, насос охлаждающей жидкости 48 В, датчик оксида азота после каталитического нейтрализатора SCR (ходовая часть), лямбда-зонд оксида азота после сажевого фильтра (SCRF) | |
| 10A B57 (xDrive30d, M50d): цифровая электроника дизельного двигателя (DDE), подогреватель сапуна двигателя, клапан регулирования давления в рампе | |
| 9 | 20A B58: Насос охлаждающей жидкости в низкотемпературном контуре охлаждающей жидкости |
| 30A B57 (xDrive30d TU2, xDrive40d): цифровая электроника дизельного двигателя (DDE) | |
| 10 | 30A N63, B58, S63: Цифровая электроника двигателя (DME) |
| 40A B57 (xDrive30d TU2, xDrive40d): цифровая электроника дизельного двигателя (DDE) | |
| 30A B57 (xDrive30d, M50d): цифровая электроника дизельного двигателя (DDE) | |
| 11 | 20A N63, B58, S63: Цифровая электроника двигателя (DME) |
| 15A B57 (xDrive30d TU2, xDrive40d): цифровая электроника дизельного двигателя (DDE) | |
| 12 | 30A N63, S63: Цифровая электроника двигателя (DME) № 2 |
| 40A B57 (xDrive30d TU2, xDrive40d): цифровая электроника дизельного двигателя (DDE) | |
| 40A B57 (xDrive30d, M50d): Подогрев топливного фильтра | |
| 13 | 20A N63, S63: Цифровая электроника двигателя (DME) № 2 |
| 15A B57 (xDrive30d TU2, xDrive40d): Подогрев топливного фильтра | |
| B57 (xDrive30d, M50d): цифровая электроника дизельного двигателя (DDE) | |
| 14 | 40A N63, B58, S63: Цифровая электроника двигателя (DME) |
| 25A B57 (xDrive30d TU2, xDrive40d): электромеханический насос охлаждающей жидкости | |
| 40A B57 (xDrive30d, M50d): цифровая электроника дизельного двигателя (DDE) | |
| 15 | 40A N63, S63: Цифровая электроника двигателя (DME) № 2 |
| 40A B58 (с системой рекуперации): масляный насос коробки передач | |
| 30A B57 (xDrive30d TU2, xDrive40d): масляный насос коробки передач | |
| 30A B57 (xDrive30d, M50d): цифровая электроника дизельного двигателя (DDE) | |
| 16 | — |
| 17 | 20A S63: Насос охлаждающей жидкости 3 в низкотемпературном контуре охлаждающей жидкости |
| 18 | 10A N63, S63: Электромагнитный привод впускной/выпускной системы VANOS, вентиляционный клапан бака |
| 10A B58: Цифровая электроника двигателя (DME), электромагнитный привод впускной/выпускной системы VANOS, вентиляционный клапан бака | |
| 19 | 10A N63, S63: Электромагнитный привод впускной/выпускной системы VANOS № 2, вентиляционный клапан бака № 2 |
| 20 | 15A N63, S63: Цифровая электроника двигателя (DME) № 2 |
Бензиновые силовые агрегаты:
B58 — 3,0 л (xDrive40i, sDrive40i)
N63 — 4,4 л V8 (M50i)
S63 — 4,4 л V8 (M&M Competition)
Дизельные варианты:
B57 — 3,0 л (xDrive30d, xDrive40d и M50d)
Если у вас есть дополнения или замечания по схемам предохранителей BMW X6 G06, делитесь в комментариях — это поможет уточнить информацию для всех владельцев.
