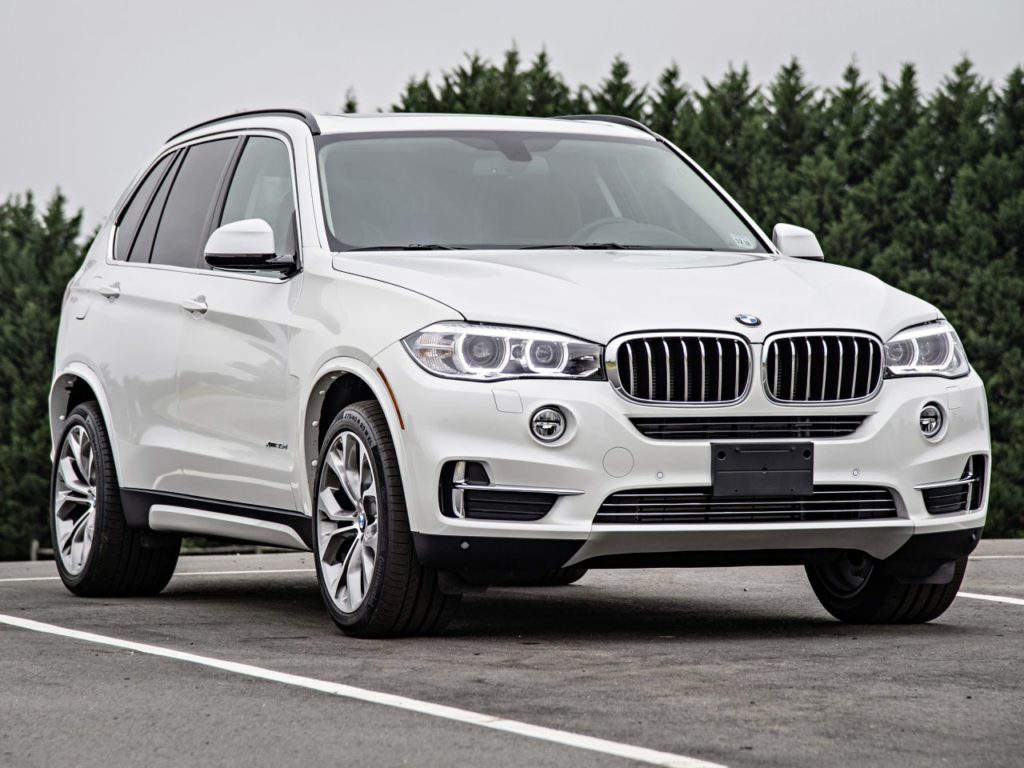

Третье поколение известного кроссовера BMW X5 F15 дебютировало в 2013 году. Производство модели велось в период с 2014 по 2018 год. Расположение блоков с предохранителями, реле и электрическими схемами в значительной степени аналогично предыдущему поколению E70, однако в версии F15 появились дополнительные компоненты. В этой статье мы разберем ключевые аспекты блоков предохранителей и реле для BMW X5 F15, включая места установки, схемы и информацию из официального руководства по эксплуатации, чтобы помочь владельцам с ремонтом и диагностикой электрики BMW X5 третьего поколения.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта вашего BMW X5 F15. Рекомендуем проверять по индивидуальной схеме fuse box BMW X5 F15.
Блоки в салоне
Блок предохранителей

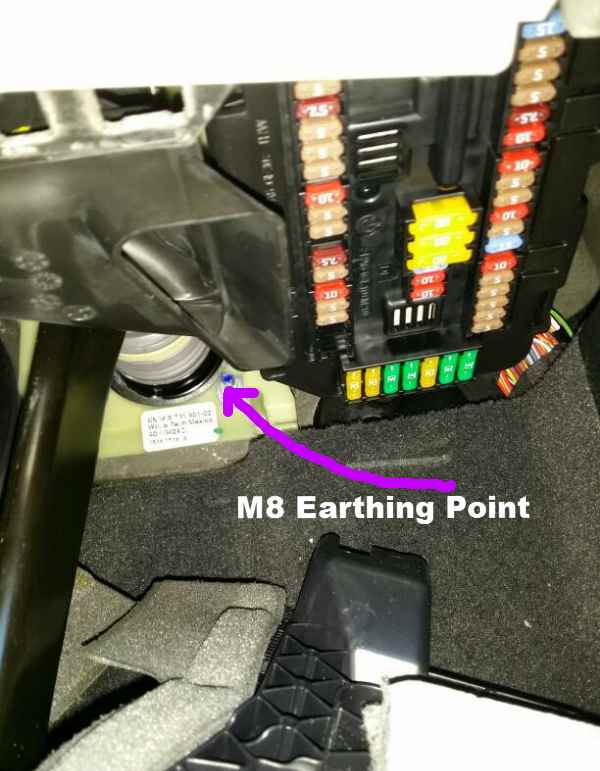

Этот блок размещен в области ног переднего пассажира, непосредственно под перчаточным ящиком. Чтобы получить доступ, необходимо отвинтить крепежные элементы защитной крышки для осмотра и замены предохранителей BMW X5 F15.

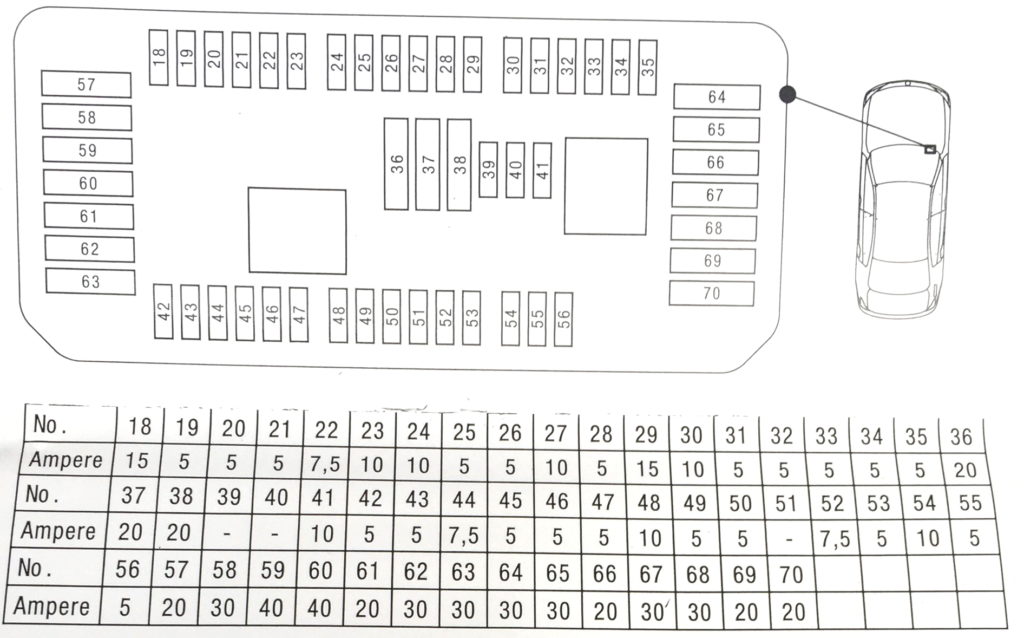

Схема
Описание
| 19 | 5A Приемник дистанционного управления |
| 20 | 5A Потолочная консоль |
| 21 | 5A Блок управления системой предпускового подогрева |
| 22 | 7,5A Блок выключателей двери водителя, наружное зеркало заднего вида на стороне переднего пассажира |
| 23 | 10A Система управления двигателем (DME) |
| 24 | 10A Электронная система управления коробкой передач |
| 25 | 5A Touchbox, контроллер (джойстик) |
| 26 | 5A Выдвигаемый динамик в панели приборов, выключатель обогрева заднего левого/правого сиденья |
| 27 | 10A Клапанный блок поясничной опоры сиденья водителя/ пассажира, блок переключателей регулировки положения сиденья со стороны водителя/ пассажира |
| 28 | 5A Датчик дождя /освещения /солнца, потолочная консоль, подсветка косметических зеркал |
| 29 | 15A Дополнительный насос охлаждающей жидкости |
| 30 | 10A Насос охлаждающей жидкости охладителя наддувочного воздуха |
| 31 | 5A Размыкающее реле электровентилятора |
| 32 | 5A Раздаточная коробка |
| 33 | 5A N63, S63: Насос охлаждающей жидкости турбонагнетателя |
| 5A N20: Электрический компрессор кондиционера, дополнительный электроотопитель | |
| 34 | 5A Встроенная система управления ходовой частью (ICM) |
| 35 | 5A Электрохромное зеркало заднего вида |
| 36 | 20A Розетка в подлокотнике |
| 37 | 20A Прикуриватель |
| 38 | 20A Потолочная консоль (питание контакта 30) |
| 39 | 15A Левая фара |
| 40 | — |
| 41 | 10A S63: Насос охлаждающей жидкости охладителя наддувочного воздуха |
| 10A N20: Запорный клапан хладагента в салоне автомобиля, электронная система управления электромашиной (EME) | |
| 42 | 5A Электронная система регулировки жесткости амортизаторов, электрохромное зеркало заднего вида |
| 43 | 5A Направленная подсветка слева/справа |
| 44 | 7,5A Системы поддержки водителя на базе видеокамеры (KAFAS), система активного рулевого управления |
| 45 | 5A Активный круиз‐контроль (ACC), датчики автоматической системы контроля загрязненности наружного воздуха (AUC) |
| 46 | 5A Привод жалюзи радиатора |
| 5A B47, N47, N57: Подогрев системы вентиляции картера двигателя, привод жалюзи радиатора | |
| 47 | 5A Электроника системы ночного видения (NVE), автомобильный звукогенератор (VSG) |
| 48 | 10A Коммутационный центр в рулевой колонке |
| 49 | 5A Датчик угла поворота рулевого колеса |
| 5A N57D30T1: Запорный клапан бачка системы охлаждения, датчик угла поворота рулевого колеса | |
| 50 | 5A Комбинация приборов |
| 51 | — |
| 52 | 7,5A Комбинация приборов |
| 53 | 5A Освещение перчаточного ящика, подсветка декоративной планки панели приборов (водительская/ пассажирская сторона), освещение декоративной планки панели инструментов на стороне водителя, освещение пространства для ног водителя /переднего пассажира |
| 54 | 10A Переключатель выбора передач (GWS) |
| 55 | 5A Сервотроник (SVT), электромеханический усилитель рулевого привода (EPS) |
| 56 | 5A Система управления вертикальной динамикой (VDM) |
| 57 | 20A Левая фара |
| 58 | 30A Система динамического контроля устойчивости (DSC) |
| 59 | 40A Система активного рулевого управления |
| 60 | 40A Отопитель |
| 61 | 20A Электронная система регулировки жесткости амортизаторов |
| 62 | 30A -06.2016: Система управления вертикальной динамикой (VDM) |
| 20A 07.2016+: Система управления вертикальной динамикой (VDM) | |
| 63 | 30A Раздаточная коробка (VTG) |
| 64 | 30A Модуль обогрева сиденья переднего пассажира |
| 65 | 30A Модуль обогрева сиденья водителя |
| 66 | 20A Автономный/ дополнительный отопитель |
| 67 | 30A Блок переключателей регулировки положения сиденья со стороны водителя (без модуля сиденья (SMFA)), модуль сиденья водителя (SMFA) |
| 68 | 30A Блок переключателей регулировки положения сиденья со стороны переднего пассажира (без модуля сиденья (SMBF)), модуль сиденья переднего пассажира (SMBF) |
| 69 | 20A Электронная система управления коробкой передач (EGS) |
| 70 | 20A Регулировка рулевой колонки с электроприводом |
Предохранители под номерами 36 и 37 отвечают за функционирование прикуривателя и розеток в BMW X5 F15.

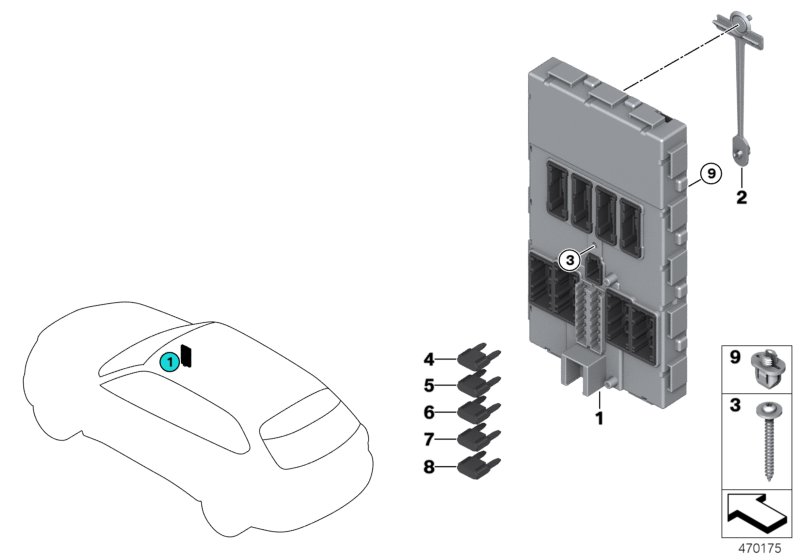

Электронный блок управления
ЭБУ монтируется на передней стойке в районе ног пассажира и прикрыт панелями интерьера. Внутри также присутствуют предохранители для защиты электрических цепей BMW X5 F15.
На видео ниже показано, как подойти к этому модулю на примере праворульной версии BMW X5 F15 для удобства доступа к fuse box.

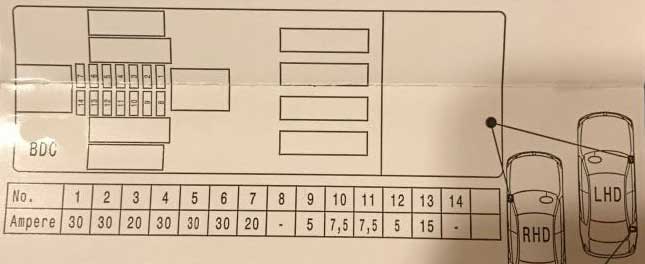

Предохранители сосредоточены в центральной части блока ЭБУ BMW X5 F15.
Схема
Обозначение
- 30А Привод стеклоподъемника переднего пассажира
- 30А Привод заднего стеклоподъемника со стороны водителя
- 20А Замок двери переднего пассажира
- 30А Привод стеклоподъемника водителя
- 30А Обогрев заднего стекла
- 30А Привод заднего стеклоподъемника со пассажира
- 20А Замок двери водителя
- —
- 5А Коммутационный центр в рулевой колонке, блок переключателей света, блок управления системы поддержки водителя с выключателем аварийной световой сигнализации
- 7.5А Левая фара
- 7.5А Диагностический разъем, система отопления и кондиционирования, система динамического контроля устойчивости (DSC)
- 5А Блок телематической связи, электронные блоки ручек дверей
- 15А Звуковой сигнал (высокий/низкий тон)
- —

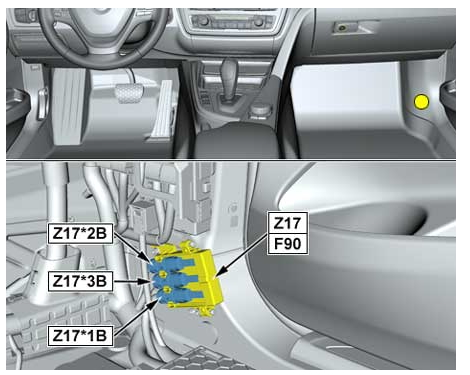

Чуть ниже может находиться модуль защиты и контроля — Система динамического контроля устойчивости (DSC) для BMW X5 F15.
Блоки в багажнике
Основной блок предохранителей

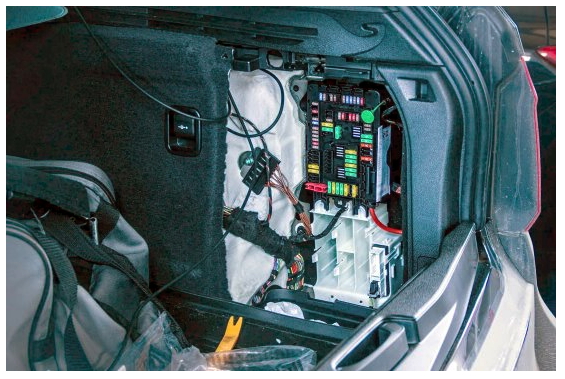

Главный блок предохранителей BMW X5 F15 установлен справа в багажнике, скрыт под отделкой.

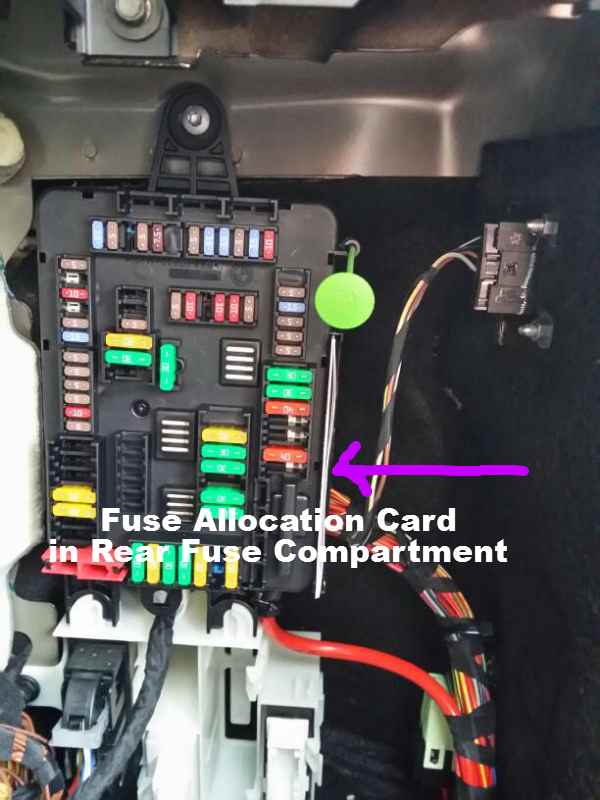

Фото примера расположения

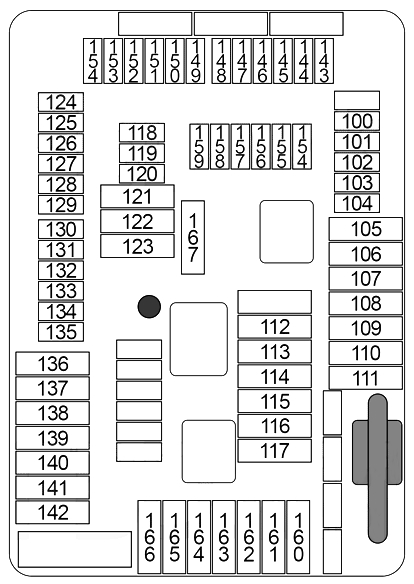

Схема блока
Назначение
| 100 | 5A Клавиша парковочного тормоза |
| 101 | 15A Правая фара |
| 102 | 5A Высоковольтный аккумуляторный блок |
| 103 | 5A Сирена с охранным датчиком крена |
| 104 | 5A Блок управления парковочным тормозом, детектор утечки системы улавливания паров бензина — Natural Vacuum Leak Detection (NVLD) |
| 105 | 30A Электрический реверсивный механизм втягивания ремня безопасности справа |
| 106 | 30A Распределение крутящего момента между колесами заднего моста |
| 107 | 40A Автоматический подъемник багажной двери (→07.2016), функциональный модуль багажной двери (08.2016→) |
| 108 | — |
| 109 | — |

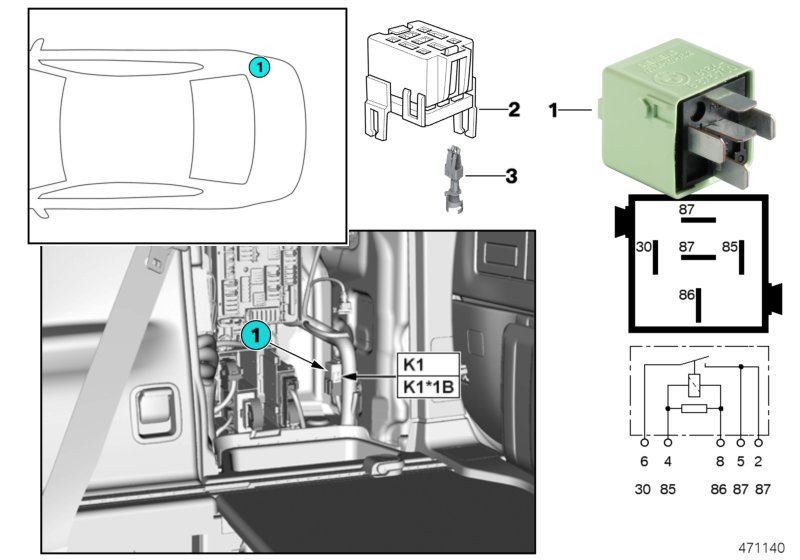

| 110 | 40A Реле компрессора пневмоподвески |
| 111 | — |
| 112 | 20A Гибридная электроника напорного бака |
| 113 | 30A Модуль подключения электрооборудования прицепа |
| 114 | 30A Модуль подключения электрооборудования прицепа |
| 115 | 20A Правая фара |
| 116 | 30A Блок управления парковочным тормозом |
| 117 | 30A Электрический реверсивный механизм втягивания ремня безопасности слева |
| 118 | 5A Коммутатор видеосигналов (VSW) |
| 119 | — |
| 120 | 5A Блок управления мощностью |
| 5A N20: Зарядный блок для дополнительного аккумулятора | |
| 121 | 20A Головное устройство |
| 122 | 30A Аудио усилитель |
| 123 | — |
| 124 | 5A Видео модуль |
| 125 | — |
| 126 | 10A Привод авто доводчика задней двери (пассажирская сторона) |
| 127 | 5A DVD-чейнджер |
| 128 | 5A Место для беспроводной зарядки, антенный усилитель (беспроводная зарядка), базовая плата |
| 129 | 15A Аудиосистема Active Sound Design (ASD) |
| 130 | 5A Автоматический подъемник багажной двери |
| 131 | 5A Освещение багажного отсека, клавиша багажника на багажной двери изнутри, помехоподавляющий фильтр |
| 132 | 5A Распределение крутящего момента между колесами заднего моста, электронная система контроля высоты дорожного просвета |
| 133 | 5A Задний климат-контроль |
| 134 | 10A Привод авто доводчика задней двери (водительская сторона) |
| 135 | 5A Газогенератор клеммы аварийного отключения |
| 136 | — |
| 137 | — |
| 138 | — |
| 139 | 20A Розетка подключения электрооборудования прицепа |
| 140 | 20A Замок крышки багажника |
| 141 | — |
| 142 | — |
| 143 | 10A Реле холодильника |
| 144 | 15A Блок управления системой избирательной каталитической нейтрализации (SCR — Selective Catalytic Reduction) |
| 145 | 5A Парковочный ассистент, вентилятор информационной системы |
| 146 | 15A Электро заслонка глушителя (№1, №2) |
| 147 | 15A Блок управления системой избирательной каталитической нейтрализации (SCR — Selective Catalytic Reduction) |
| 148 | 5A Сигнализация смены полосы движения (SWW) |
| 149 | 7,5A Правая фара |
| 150 | 5A -06.2016: Электронный блок обратки системы бесконтактного открывания багажника, комфортный электронный заряд (гибрид) |
| 7,5A 07.2016+: Электронный блок обратки системы бесконтактного открывания багажника, комфортный электронный заряд (гибрид), функциональный модуль багажной двери | |
| 151 | 5A USB-HUB (Разъем USB №1/№2, разъем AUX-In) |
| 152 | 5A Электрический реверсивный механизм втягивания ремня безопасности слева/справа |
| 153 | 15A Блок управления системой избирательной каталитической нейтрализации (SCR — Selective Catalytic Reduction) |
| 154 | 5A Камера кругового обзора (TRSVC), камера заднего вида |
| 155 | 10A Привод авто доводчика двери переднего пассажира |
| 156 | 10A Привод авто доводчика двери водителя |
| 157 | — |
| 158 | 10A Аудиосистема в задней части салона |
| 159 | 5A Аудио усилитель, вентилятор информационной системы |
| 160 | 20A Задний отопитель |
| 161 | — |
| 162 | 20A Розетки второго ряда сидений, розетка в багажном отсеке |
| 163 | 30A Модуль подключения электрооборудования прицепа |
| 164 | 30A Обогрев заднего правого сиденья |
| 165 | 20A Блок управления топливным насосом (EKPS) |
| 166 | 30A Обогрев заднего левого сиденья |
| 167 | 30A Привод авто доводчика двери водителя, привод авто доводчика двери переднего пассажира |

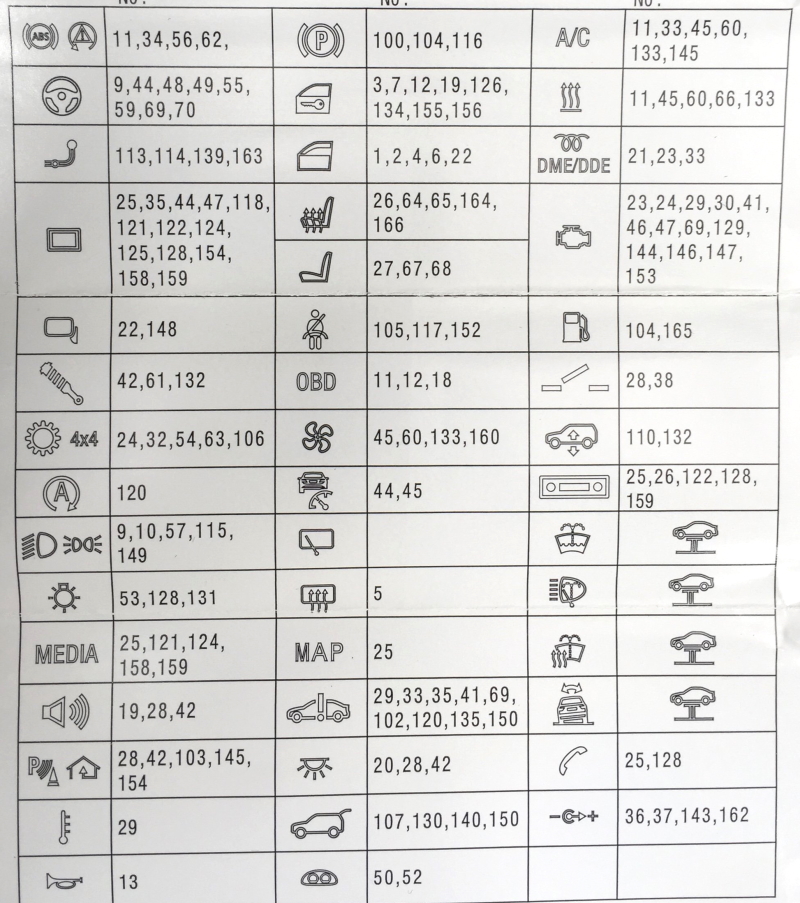

Всегда сверяйтесь с вашей схемой из заводской брошюры, расположенной рядом с блоком предохранителей BMW X5 F15.
Система предохранителей в багажнике BMW X5 F15 интуитивно понятна. К примеру, за звуковой сигнал отвечает №13, за телефонные функции — №25 и 128, обогрев заднего стекла — №5, обогрев сидений — №26, 65, 64, 164, 166 и другие.
За прикуриватель и розетки в BMW X5 F15 отвечают предохранители 36, 37, 143, 162 — их позиции указаны на схемах выше.
Реле и другие элементы размещены поблизости от основного блока, включая реле пневмоподвески и холодильника (если предусмотрено в комплектации BMW X5 F15).
Силовой блок

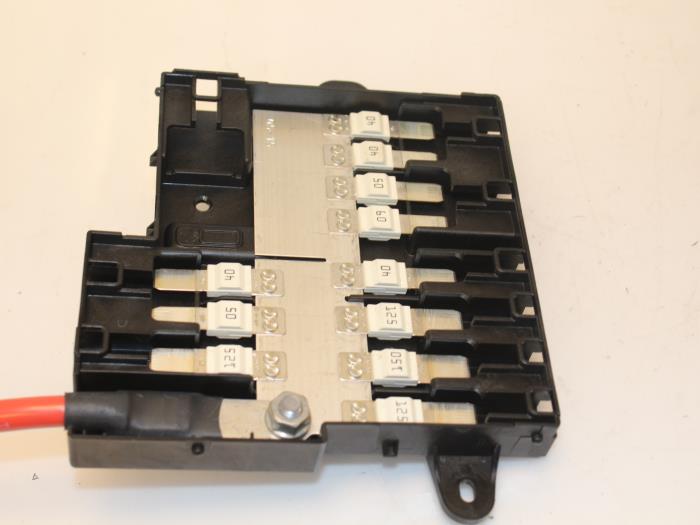

В корпусе аккумулятора интегрированы мощные предохранители для обеспечения защиты всей электрической системы BMW X5 F15.

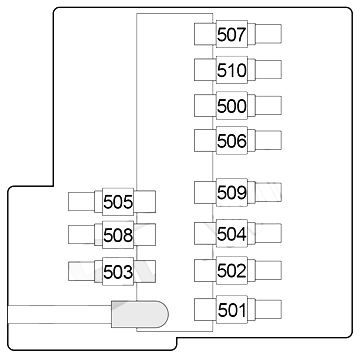

Схема
Расшифровка
| 500 | 50A Центральный блок управления кузовной электроникой — Body Domain Controller (BDC) |
| 501 | 125A Блок предохранителей в багажном отсеке |
| 502 | 150A Система динамического контроля устойчивости (DSC) |
| 503 | 125A N63, S63, N20: Встроеный модуль питания |
| 125A D47, N47, N57: Главное реле системы управления двигателем (DDE) | |
| 504 | 125A Центральный блок управления кузовной электроникой — Body Domain Controller (BDC) |
| 505 | 50A Аудио усилитель |
| 506 | 60A N55, N63, S53, B47, N47, N57: Блок управления мощностью (PCU) |
| 60A N20: Зарядный блок для дополнительного аккумулятора | |
| 507 | 40A Дополнительный электроотопитель — задний правый |
| 508 | 40A Блок управления дополнительным обогревом 3-го ряда сидений |
| 509 | 40A Центральный блок управления кузовной электроникой — Body Domain Controller (BDC) |
| 510 | 40A Дополнительный электроотопитель — задний левый |
Дополнительный блок предохранителей

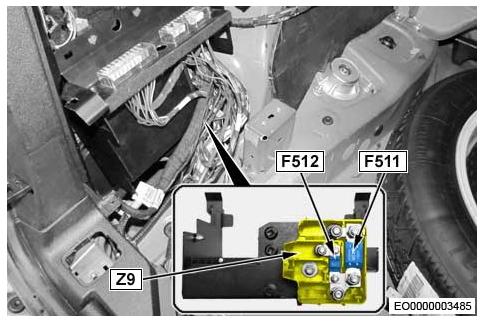

Опциональный блок предохранителей может быть установлен слева в багажнике, также под обшивкой для защиты дополнительного оборудования BMW X5 F15.
- 511 — 100А Дополнительные предохранители в багажном отсеке
- 512 — 100А Дополнительные предохранители в багажном отсеке

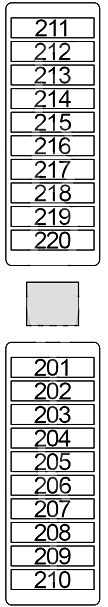

Схема
Описание
| 201 | 10A Питание дополнительного блока управления (SEC) |
| 202 | 7,5A Дополнительный блок управления |
| 203 | 5A Питание дополнительного блока управления (SEC) |
| 204 | 5A Питание дополнительного блока управления (SEC) |
| 205 | 5A Дополнительный коммутационный центр |
| 206 | 5A Дополнительный аудиомодуль (симплексное переговорное устройство, проблесковые маячки, динамик с предрупорной камерой) |
| 207 | 20A Дополнительный аудиомодуль |
| 208 | 5A Дополнительный аудиомодуль (симплексное переговорное устройство, проблесковые маячки, динамик с предрупорной камерой) |
| 209 | 5A Дополнительный аудиомодуль |
| 210 | 5A Питание дополнительного блока управления (SEC) |
| 211 | 20A Обогрев лобового стекла |
| 212 | 20A Обогрев лобового стекла |
| 213 | 15A Обогрев левого /правого переднего бокового стекла |
| 214 | 5A Дополнительный блок управления |
| 215 | 5A Дополнительный блок управления |
| 216 | 5A Дополнительный блок управления |
| 217 | 5A Дополнительный аудиомодуль (симплексное переговорное устройство, проблесковые маячки, динамик с предрупорной камерой) |
| 218 | 5A Дополнительный блок управления |
| 219 | 5A Дополнительный аудио модуль |
| 220 | 5A Дополнительный блок управления |

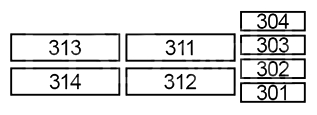

Схема
Обозначение
| 301 | 10A Дополнительный блок управления |
| 302 | 5A Дополнительный коммутационный центр |
| 303 | 5A Дополнительный аудиомодуль (симплексное переговорное устройство, проблесковые маячки, динамик с предрупорной камерой) |
| 304 | 5A Питание дополнительного блока управления (SEC) |
| 311 | 30A Стеклоподъемник |
| 312 | 30A Стеклоподъемник |
| 313 | 30A Стеклоподъемник |
| 314 | 30A Стеклоподъемник |
| 615 | 5A Электронная система управления электромашиной (EME) |
| 612 |
Блоки под капотом
Блок предохранителей и реле
В моторном отсеке справа, в специальном боксе, расположен дополнительный блок с предохранителями и реле для BMW X5 F15.

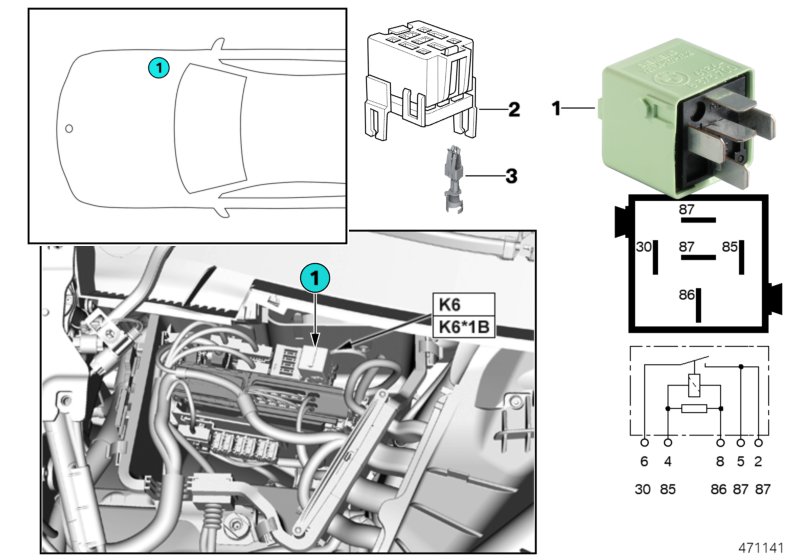

Реле двигателя DDE K6 и схема блока
Назначение
| 1 | 20A Датчик положения распредвала, клапан регулировки количества, клапан регулировки давления в магистрали Rail, преобразователь давления регулирующей заслонки турбины, переключающий клапан перепускного клапана компрессора низкого давления (кроме США), переключающий клапан заслонки байпасного канала дополнительного радиатора системы рециркуляции отработавших газов (США), регулятор давления наддува (класс мощности «Т»), регулятор давления наддува — ступень высокого давления (изменяемая геометрия турбонаддува (класс мощности «S»)), регулятор давления наддува №2 — ступень высокого давления (изменяемая геометрия турбонаддува (N57D30S1)) |
| 2 | 20A Лямбда-зонд перед катализатором, пленочный термоанемометрический расходомер воздуха, клапан регулировки жесткости подушки крепления двигателя, лямбда-зонд за катализатором, датчик состояния масла, переключающий клапан заслонки байпасного канала охладителя системы рециркуляции отработавших газов, переключающий клапан №2 последовательного включения компрессора высокого давления, преобразователь давления для перепускного клапана |
| 3 | 30A Система управления дизельным двигателем (DDE) |
| 4 | 10A Датчик окислов азота перед катализатором SCR, насос охлаждающей жидкости для охлаждения системы рециркуляции отработавших газов (→04.2014), переключающий клапан низкотемпературного охлаждения системы рециркуляции отработавших газов, датчик частиц дизельного топлива |
| 5 | 10A Преобразователь давления для перепускного клапана, переключающий клапан заслонки регулировки турбины, реле насоса охлаждающей жидкости |
Блок предохранителей
Могут быть установлены отдельные герметичные блоки с предохранителями под капотом BMW X5 F15.
Расшифровка
| 400 | 125А Размыкающее реле электровентилятора |
| 401 | 125А Электромеханический усилитель рулевого привода (EPS) |
| 402 | 100А Дополнительный электроотопитель |
| 403 | 50А Подогрев топливного фильтра |
А также предохранители и реле для защиты Системы управления двигателем (DME) (система впрыска топлива) в BMW X5 F15.
Руководство по эксплуатации
Для дополнительной информации рекомендуем ознакомиться с оригинальным руководством по эксплуатации BMW X5 F15: «скачать».
Если у вас есть опыт замены предохранителей или реле в BMW X5 F15, поделитесь в комментариях — это поможет другим владельцам.
