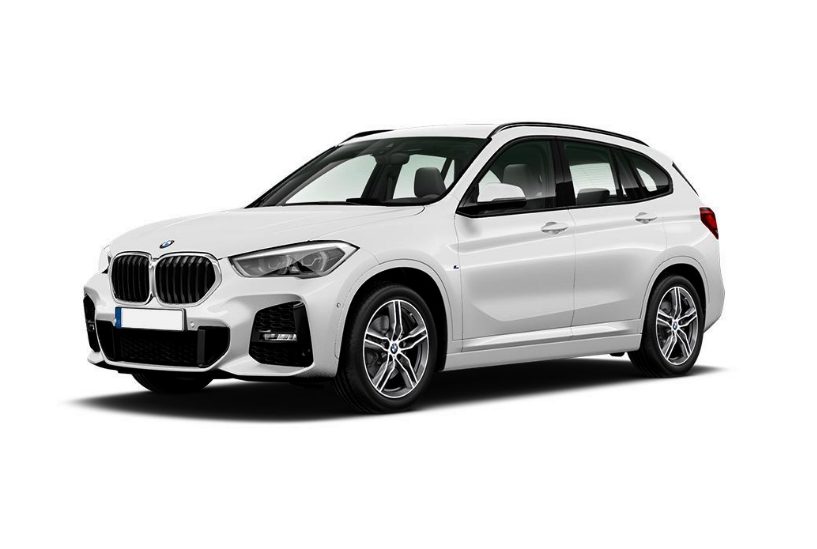

Предохранители и реле BMW X1 F48 F49 — это второе поколение популярного кроссовера BMW X1, выпускавшегося в период с 2016 по 2022 год (2016, 2017, 2018, 2019, 2020, 2021, 2022). В этой статье мы подробно разберем расположение блоков предохранителей BMW X1 F48 F49, схемы подключения, примеры фото и назначение элементов. Особое внимание уделим предохранителю для прикуривателя и розетки 12В, а также ключевым реле в системе.
Функции предохранителей и реле в BMW X1 F48 F49 могут варьироваться в зависимости от года производства, комплектации и уровня электрического оборудования вашего автомобиля.
Расположение блоков предохранителей в салоне
Основной блок предохранителей и реле BMW X1
Главный блок предохранителей и реле в интерьере BMW X1 F48 F49 размещен за перчаточным ящиком на стороне переднего пассажира.
Схема блока предохранителей в салоне BMW X1 F48
Расшифровка схемы предохранителей BMW X1 F48 F49
| 30 | — |
| 31 | — |
| 32 | 40A Модуль управления кузовной электроникой |
| 33 | — |
| 34 | 40A Реле вентилятора системы охлаждения |
| 35 | 50A Блок управления кузовной электроникой |
| 37 | 5A Кнопка активации ручника |
| 38 | 5A Сигнализация с датчиком наклона |
| 39 | 5A Модуль освещения крыши |
| 40 | 5A Система динамической стабилизации DSC |
| 41 | 5A Панель приборов |
| 42 | 5A Приемник сигнала ключа |
| 43 | 30A Модуль освещения крыши |
| 44 | 20A Правая головная оптика |
| 45 | 30A Без электронного ручника: система DSC |
| 40A С электронным ручником: система DSC | |
| 46 | 5A Сенсор вакуумной утечки |
| 47 | 30A 2015–2016: Распределитель крутящего момента |
| 20A 2016-2022: Левая головная оптика | |
| 48 | 30A Контроллер SCR-системы |
| 49 | 5A Клапан выхлопа, модуль дополнительного обогрева №2 |
| 50 | 5A Шторки радиатора, сенсор катализатора (кроме PHEV) |
| 51 | 5A База вентилятора |
| 52 | 5A Авто-затемняющееся зеркало |
| 53 | 5A Датчик рециркуляции воздуха AUC |
| 54 | 5A Электроусилитель руля |
| 55 | 4A Камера парковки, ассистент парковки |
| 56 | 5A Распределитель момента, звуковой генератор (PHEV), дополнительный генератор звука (PHEV) |
| 57 | — |
| 58 | 10A Переключатели на руле |
| 59 | 5A Камерная система помощи водителю |
| 60 | 5A Дополнительная электроника |
| 61 | 20A Аудиосистема или навигация |
| 62 | 5A Переднее освещение, датчики дождя/света, зеркала, освещение третьего ряда, декоративная подсветка |
| 63 | 20A Розетка прицепа |
| 64 | — |
| 65 | 20A Прикуриватель спереди (розетка 12В), розетка в бардачке |
| 66 | 20A Электроника топливного насоса |
| 67 | 7,5A 2015–2017: Пассажирское боковое зеркало |
| 5A 2017–2022: Пассажирское боковое зеркало | |
| 68 | 5A Тачпад, контроллер, USB-хаб, зарядка USB №3 |
| 69 | 7,5A 2015-2017: Водительское боковое зеркало |
| 5A 2017-2022: Водительское боковое зеркало | |
| 70 | 5A Освещение багажника, бардачка, кнопка крышки багажника |
| 71 | 7,5A Панель приборов |
| 72 | 5A Реле вентилятора |
| 5A Вентилятор >400 Вт: модуль питания | |
| 73 | 10A Регулировка сиденья водителя (клапаны, поясница, ширина) |
| 74 | 7,5A Бензиновые двигатели: насос охлаждения турбины |
| 75 | 10A Регулировка сиденья пассажира (клапаны, поясница, ширина) |
| 76 | 5A 2015–2017: Переднее освещение салона |
| 77 | 10A Сенсор NOx после SCR-катализатора |
| 78 | 15A Контроллер SCR |
| 79 | 5A База беспроводной зарядки, антенный усилитель |
| 80 | 5A Переднее освещение интерьера |
| 81 | 15A Электроника АКПП |
| 82 | 5A Селектор передач |
| 83 | 5A 2015–2016: Электроника ДВС |
| 7,5A 2016–2022: Электроника ДВС | |
| 84 | 5A МКПП: модуль сцепления |
| 5A ДСГ: контроллер коробки, реле ДСГ | |
| 85 | 5A Авто-затемняющееся зеркало |
| 86 | — |
| 87 | — |
| 88 | — |
| 89 | — |
| 90 | 5A Электропривод крышки багажника |
| 91 | — |
| 92 | 10A Дополнительная электроника |
| 93 | — |
| 94 | 20A Разблокировка спинки сиденья |
| 95 | 30A Регулировка сиденья пассажира |
| 96 | 10A Замок багажника/задней двери |
| 97 | 5A Вспомогательный контроллер |
| 98 | — |
| 99 | — |
| 100 | 5A PHEV: высоковольтная батарея |
| 101 | 5A RFID-ридер, модуль каршеринга |
| 102 | — |
| 103 | 20A Правая фара |
| 104 | 20A Левая фара |
| 105 | — |
| 106 | — |
| 107 | 40A 2015–2017: Электропривод багажника |
| 40A 2017-2022: Модуль задней двери | |
| 108 | 30A 2020-2022: Модуль задней двери |
| 109 | 5A Би-стабильное реле |
| 110 | 5A Би-стабильное реле |
| 111 | Би-стабильное реле |
| 112 | — |
| 113 | 10A PHEV (2015–2016): Контроллер топливного бака |
| 114 | — |
| 115 | 5A PHEV: зарядная электроника |
| 116 | — |
| 117 | — |
| 118 | — |
| 119 | 20A Модуль прицепа |
| 120 | 20A Модуль прицепа |
| 121 | 7,5A Зарядка USB №4 |
| 122 | 5A PHEV: газогенератор батареи |
| 123 | 5A PHEV: компрессор А/С, дополнительный обогрев |
| 124 | 10A PHEV: электроника электромотора |
| 125 | — |
| 126 | — |
| 127 | 30A Обогрев сиденья водителя (базовая), модуль сиденья (High) |
| 128 | 30A Обогрев сиденья пассажира |
| 129 | 30A Усилитель Hi-Fi |
| 130 | 10A Бензин: насос охлаждения №2 в низкотемпературном контуре |
| 131 | 30A Распределитель момента, масляный насос АКПП (PHEV) |
| 132 | 20A Розетка подлокотника, задняя розетка (2015-2018), розетка багажника |
Предохранитель №65 (20A) отвечает за работу прикуривателя и передней розетки 12В в BMW X1 F48 F49.
Некоторые реле могут быть установлены отдельно от основного блока предохранителей BMW X1.
Дополнительный блок предохранителей в салоне
Второй блок предохранителей BMW X1 F48 расположен на стойке под торпедо.
Схема дополнительного блока
Назначение элементов в блоке предохранителей под торпедо
- 30А Стеклоподъемник пассажира
- 30А Задний стеклоподъемник водителя
- 20А Замок двери пассажира
- 30А Стеклоподъемник водителя
- 30А Обогрев заднего стекла
- 30А Задний стеклоподъемник пассажира
- 30А Замок двери водителя
- —
- 5А Панель освещения, рулевые переключатели, панель помощи водителю с аварийкой
- 7.5А Диагностический порт OBD
- 7.5А Диагностика (2014–2015), климат-контроль, модуль задней двери (2017–2021)
- 5А Сенсоры бесконтактного доступа, телематика, ручки дверей
- 15А Клааксон
- —
Проверяйте функции предохранителей по схеме на крышке блока или в руководстве по эксплуатации BMW X1 F48 F49.
Полная таблица назначения предохранителей
Блоки предохранителей под капотом BMW X1 F48 F49
Силовой блок предохранителей рядом с аккумулятором
Блок высокомощных предохранителей (2) в BMW X1 установлен у аккумулятора и подключен к его положительному терминалу.
Схема силового блока предохранителей BMW X1
Расшифровка силовых предохранителей
| 400 | 250А Распределительная коробка спереди |
| 401 | 60А Вентилятор ≤400 Вт: реле отключения |
| 80А Вентилятор 600 Вт: реле отключения | |
| 125А Вентилятор 800 Вт: реле отключения | |
| 402 | 125А Электроусилитель руля |
| 403 | 50А До 06.2018: DSC |
| 60А С 07.2018: DSC | |
| 404 | 125А Модуль кузовной электроники |
| 405 | 100А Передний электрический обогреватель |
| 406 | 40А Дизель: подогрев топлива |
| 40А ДСГ: реле коробки | |
| 60А Электрообогреватель в моторном отсеке |
Модуль встроенного питания с реле
В дополнительных модулях питания BMW X1 F48 F49 размещены предохранители и реле. При неисправности заменяется весь модуль.
Если у вас есть дополнения по предохранителям и реле BMW X1 F48 F49 — оставляйте в комментариях
