После модели E39 следующей версией BMW 5 серии стала E60. Этот автомобиль производился в 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах в кузовах седан (E60) и универсал (E61). В этой статье мы разберем схемы расположения блоков реле и предохранителей для BMW E60, включая подробное руководство по эксплуатации, замене предохранителей и реле, а также советы по диагностике неисправностей.
Запасные предохранители и пластиковый пинцет обычно входят в набор инструментов водителя. Спецификацию предохранителей для вашей BMW E60 можно найти в багажнике за правой боковой панелью.
Расположение блока предохранителей и реле в моторном отсеке BMW E60
Этот блок размещен в двигательном отсеке, ближе к переднему стеклу, для удобного доступа к основным электрическим компонентам.
Общая схема компонентов блока предохранителей в моторном отсеке BMW E60
Расшифровка элементов блока
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне BMW E60
Расположен за бардачком (вещевым ящиком). Чтобы получить доступ, откройте два фиксатора и сдвиньте защитную крышку. Это позволит легко проверить и заменить предохранители в BMW 5 серии E60.
Блок выглядит примерно так на реальном фото.
В верхней левой части блока обычно лежит инструкция с детальной схемой предохранителей BMW E60.

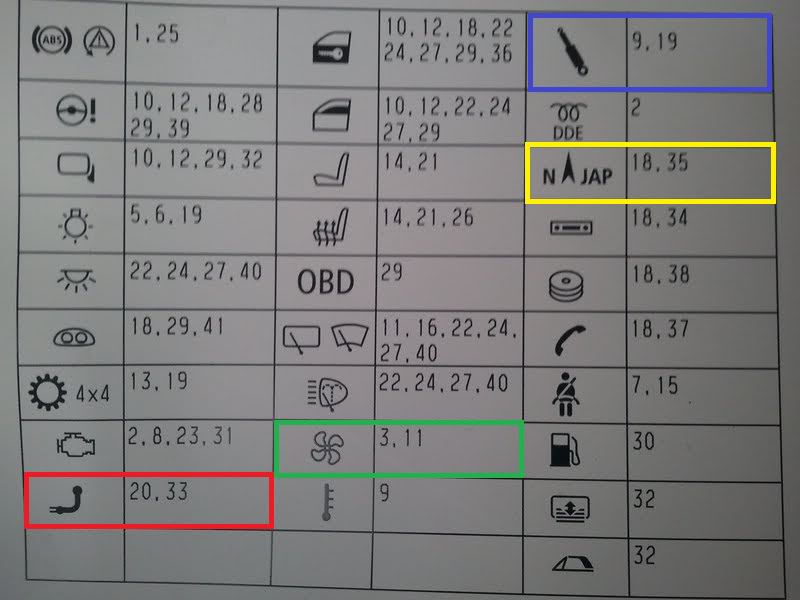

Подробная нумерация предохранителей (слева направо, один из возможных вариантов для BMW E60)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |

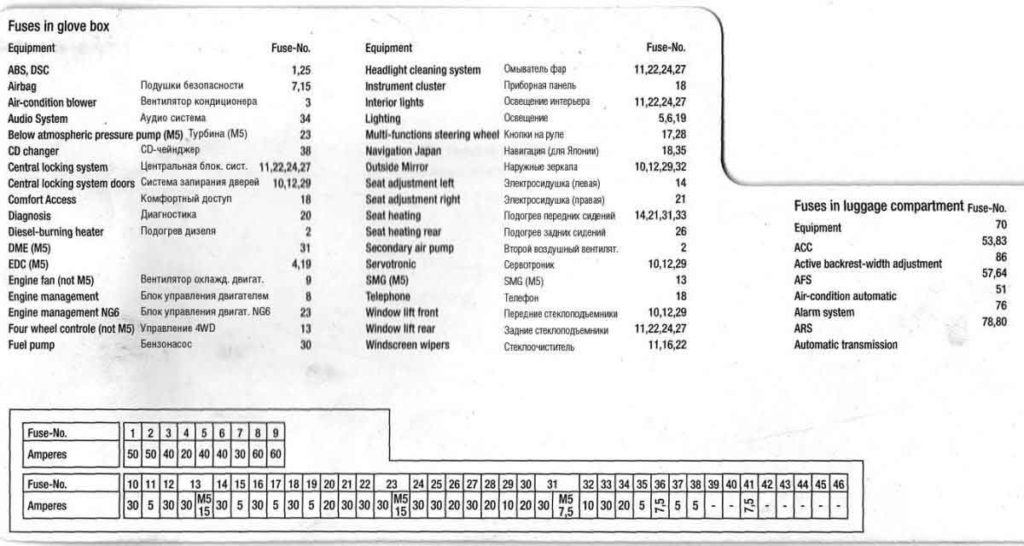

Альтернативный вариант схемы предохранителей в салоне
Блок реле и предохранителей в багажнике BMW E60
Находится справа под обшивкой. Снимите защитную панель для доступа; при необходимости отсоедините ремень безопасности.
Фото блока предохранителей в багажном отсеке BMW E60

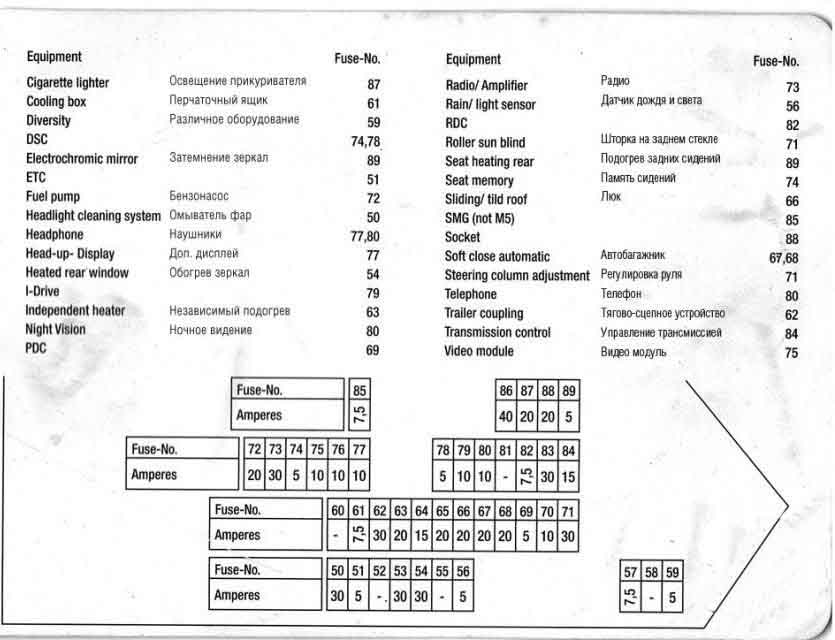

Официальная схема блока в багажнике выглядит следующим образом.
Расшифровка предохранителей и реле в багажнике BMW E60
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Не забудьте проверить отдельный блок возле аккумулятора, содержащий два высоконагруженных предохранителя:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей в приборной панели.
Полезные советы и дополнительная информация
Для владельцев BMW E60 будет полезно узнать, как заменить реле топливного насоса — это распространенная процедура при устранении неисправностей.
На нашем YouTube-канале доступно видео с обзором блоков предохранителей и реле BMW 5 серии E60. Рекомендуем посмотреть и подписаться для актуальных гайдов по ремонту.
Руководство по эксплуатации BMW E60
Если вам нужна полная инструкция по эксплуатации BMW E60 в формате PDF, скачайте ее здесь — там есть вся информация по электрике, включая схемы предохранителей и реле.
