BMW E38 — это представитель третьего поколения премиальной 7-й серии от бренда BMW. Производство модели велось в период с 1994 по 2001 год, включая 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годы. За время выпуска BMW E38 подверглась одному обновлению. В этой статье мы подробно разберем расположение блоков предохранителей и реле для BMW E38, включая схемы на русском языке, описание функций, замену и диагностику электрических систем автомобиля.

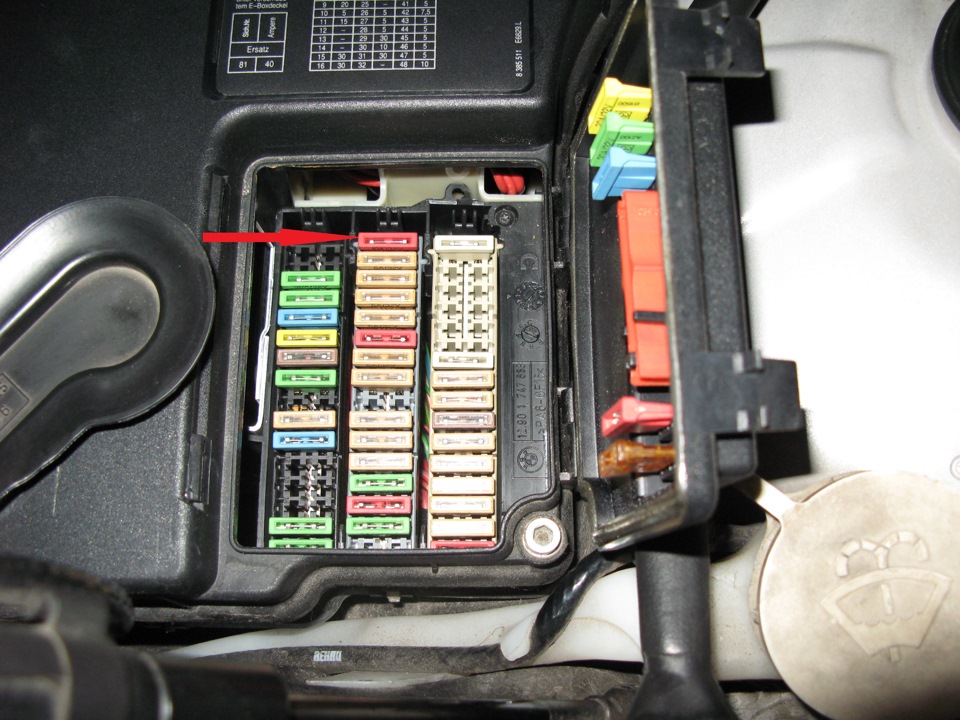

Расположение блока предохранителей под капотом BMW E38
Этот блок предохранителей BMW E38 установлен справа от задней части моторного отсека, обеспечивая защиту ключевых электрических цепей двигателя и систем.
На корпусе пластиковой коробки указана точная схема предохранителей для вашей конкретной комплектации BMW E38. Ниже приведена общая таблица, которая может варьироваться в зависимости от года выпуска, двигателя и опций.
Таблица с описанием предохранителей под капотом BMW E38
| 1 | |
| 2 | |
| 3 | 30А Стеклоочистители BMW E38 |
| 4 | 30А Очиститель фар + омыватель ветрового стекла |
| 5 | 15А Сигнал BMW E38 |
| 6 | 20А Интерьер + ходовые огни + омыватель ветрового стекла |
| 7 | 7,5А Кондиционирование воздуха |
| 8 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электростеклоподъемники |
| 9 | 20А Вспомогательный вентилятор радиатора |
| 10 | 25А Система автоматического управления стабильностью (ASC) |
| 11 | 15А Кондиционер + Вспомогательный вентилятор + Подогрев заднего стекла + Подогрев лобового стекла + Подогреватель нагревателя |
| 12 | 15А Электрорегулировка рулевой колонки |
| 13 | — |
| 14 | — |
| 15 | 30А Регулировка сиденья водителя + рулевой колонки |
| 16 | 30А Подогрев пассажирского сидения + солнцезащитная шторка |
| 17 | 10А — |
| 18 | 5А — |
| 19 | 5А — |
| 20 | 5А Кондиционер + Вспомогательный вентилятор + Подогрев заднего стекла + Подогрев лобового стекла + Подогреватель нагревателя |
| 21 | 5А Открывание для гаражных ворот + Накладные расходы [Jpn] |
| 22 | 10А Управление двигателем BMW E38 |
| 23 | 5А Щиток приборной панели + модуль света |
| 24 | 5А Управление двигателем |
| 25 | — |
| 26 | 5А Сигнал + Приборная панель + модуль света |
| 27 | 5А Многофункциональный информационный дисплей |
| 28 | 5А Радиоуправление + Стеклоочистители |
| 29 | 30А Центральная система блокировки + Подъемник для окон |
| 30 | 10А Нагревательные шайбы + подогрев ветрового стекла [w / 20] |
| 31 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электростеклоподъемники |
| 32 | 30А Дополнительный вентилятор кондиционера |
| 33 | 25А ABS система |
| 34 | 30А Вспомогательный вентилятор |
| 35 | — |
| 36 | 10А Обогрев рулевого колеса |
| 37 | — |
| 38 | 5А Вспомогательный вентилятор |
| 39 | 15А Подогрев сидений |
| 40 | 5А — |
| 41 | 5А Щиток приборной панели + модуль света |
| 42 | 7,5А розетка зарядного устройства (прикуриватель BMW E38) |
| 43 | 5А Подушка безопасности |
| 44 | 5А Иммобилизатор |
| 45 | 5А Подушка безопасности |
| 46 | 5А Встроенный монитор + Радио + Телефон |
| 47 | 5А Многофункциональное рулевое колесо + многофункциональный информационный дисплей |
| 48 | 10А Регулировка заднего сиденья + Сдвигаемая шторка |
Предохранитель №42 отвечает за работу прикуривателя в BMW E38.

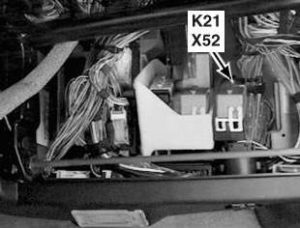

Блок реле в салоне BMW E38
Этот блок размещен за бардачком (вещевым ящиком). Здесь находятся реле вентилятора, компрессора кондиционера и другие важные элементы электрической системы BMW E38.

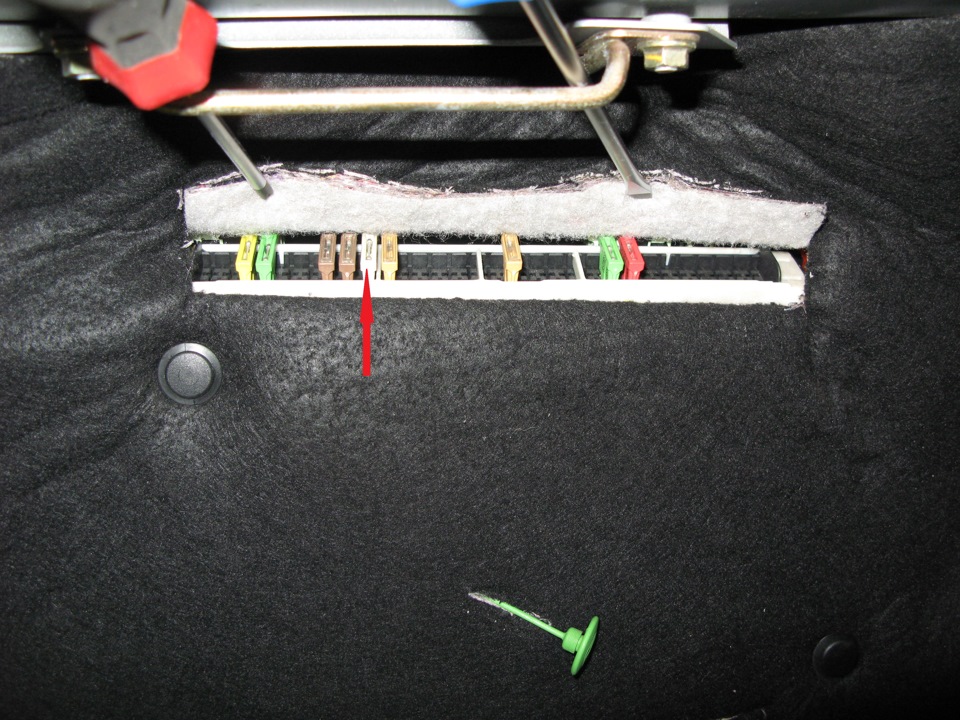

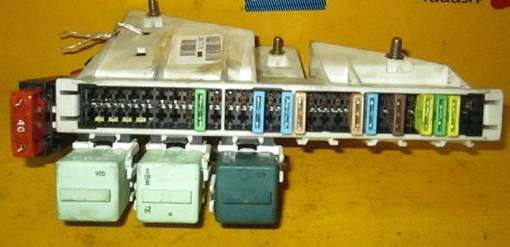

Блок предохранителей и реле в багажнике BMW E38
Блок расположен справа в багажнике, над аккумуляторной батареей (АКБ), под обшивкой, и отвечает за электрику задней части автомобиля.
Описание предохранителей и реле в багажнике BMW E38
| Реле независимого отопителя | |
| Реле основных цепей зажигания | |
| Реле топливного насоса BMW E38 | |
| Реле обогревателя заднего стекла | |
| 49 | (15А) Система независимой вентиляции |
| 50 | (15А) Независимый отопитель |
| 51 | (20А) Люк солнцезащитный |
| 52 | (30А) Предохранитель прикуривателя BMW E38 |
| 53 | (20А) Электропривод заднего сиденья |
| 54 | — |
| 55 | (7,5А) Очистители лобового стекла, усилитель рулевого управления |
| 56 | (15А) Противоугонная система BMW E38 |
| 57 | (15А) Топливный насос |
| 58 | (5А) Противоугонная система, центральный замок |
| 59 | (30А) Обогреватель заднего стекла |
| 60 | — |
| 61 | (20А) Электродвигатель вентилятора кондиционера — задний |
| 62 | (5А) Внутреннее зеркало заднего вида |
| 63 | (15А) Подогреватель заднего сиденья |
| 64 | (5А) Система парковки |
| 65 | (15А) Система управления подвеской |
| 66 | (5А) Прикуриватель |
| 67 | — |
| 68 | (5А) Электродвигатель вентилятора кондиционера — задний |
| 69 | (30А) Навигационная система, аудиосистема |
| 70 | (10А) Телефон |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
| 75 | — |
| 76 | — |
| 77 | — |
За прикуриватель в багажнике отвечает предохранитель №52 на 30А в BMW E38.
Дополнительная информация по электрике BMW E38
Частая неисправность в моделях BMW E38 — отказ дворников. В примерах ремонта можно увидеть, как диагностировать и заменить предохранители, а также точное расположение всех блоков электрики.
Руководство по обслуживанию и эксплуатации BMW E38
Для более детальной информации о BMW E38, включая схемы предохранителей, реле и системы, рекомендуем скачать официальное руководство по эксплуатации и ремонту от BMW.
