Предохранители BMW 7 серии (F01/F02, 2008–2015)

Пятое поколение седанов 7-й серии BMW имеет кузовные индексы F01 для стандартной версии и F02 для удлиненной модификации, а также отдельную линейку Alpina B7. Производство модели велось с 2008 по 2015 год включительно. В этой статье мы разберем схему электрического питания, детально опишем расположение предохранителей и реле BMW F01 F02, включая диаграммы и иллюстрации. Особое внимание уделим предохранителям, отвечающим за работу прикуривателя и 12В розеток.

В зависимости от года выпуска, уровня комплектации и региональной спецификации, расположение и назначение предохранителей с реле в вашей BMW F01 F02 может немного отличаться от описанной здесь схемы электропроводки.

Обзор электрической системы питания BMW F01 F02

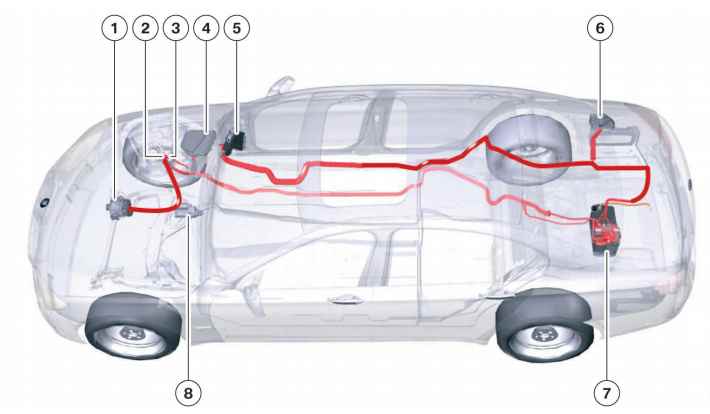

Общая диаграмма системы электропитания выглядит следующим образом.

1. Генератор;
2. Положительный вывод аккумулятора;
3. Распределитель тока в моторном отсеке;
4. Модуль управления электроникой в двигательном отсеке;
5. Передний блок предохранителей за бардачком;
6. Задний блок предохранителей справа в багажнике;
7. Аккумулятор;
8. Стартер.

Салонный блок предохранителей и реле

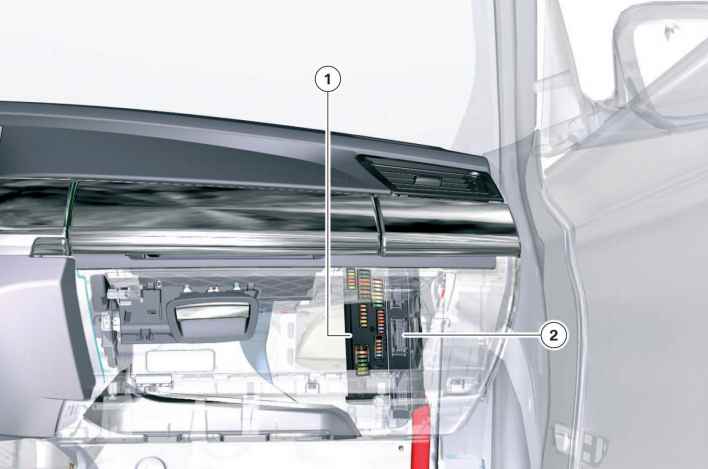

Главный распределительный блок с предохранителями и реле в салоне BMW F01 F02 расположен внутри перчаточного ящика (бardaчка).

В этом блоке обычно лежит заводская инструкция с расшифровкой предохранителей конкретно для вашей комплектации 7-й серии BMW.

1. Передний держатель предохранителей;
2. Электронный модуль JBE.

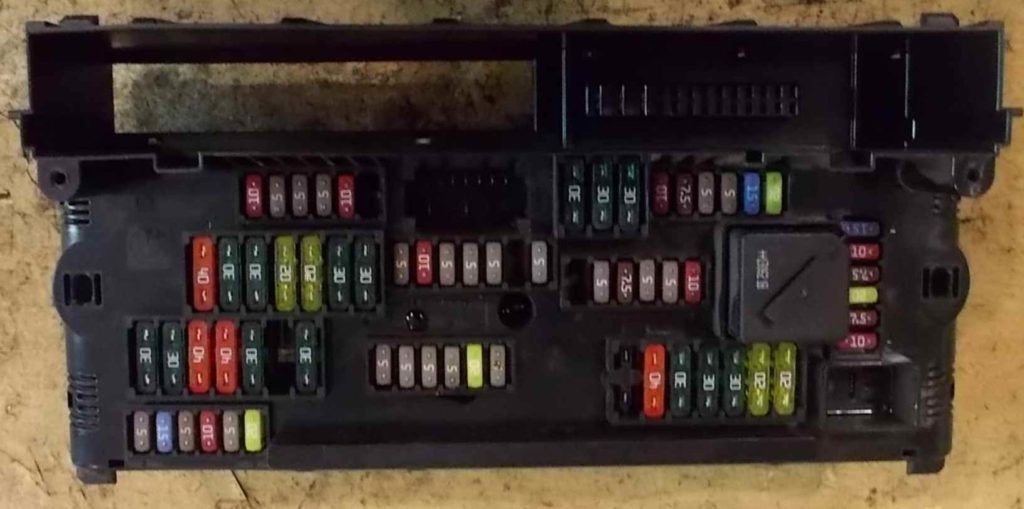

Блок предохранителей BMW F01 F02 выглядит так.

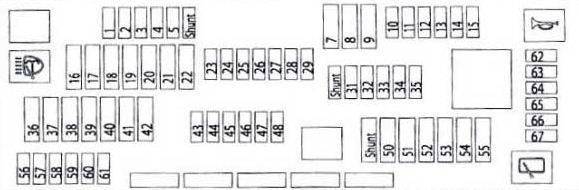

Общая диаграмма блока предохранителей BMW F01 F02

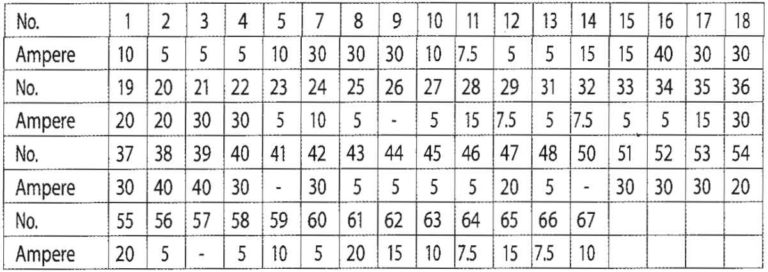

Расшифровка предохранителей в салонном блоке

1	10A Модуль управления зоной ног
2	5A Система динамической стабилизации DSC
	Контроллер двери
3	5A Центральный контроллер
	Диагностический порт OBD
4	5A Контрольный модуль
5
6
7	30A Распределительная панель
8	30A Распределительная панель
9	30A Распределительная панель
10	10A Панель приборов
11	7,5A Система климат-контроля и вентиляции
12	5A Освещение бардачка
13	5A Кнопки на руле
	Переключатель
	Ассистент водителя
14	15A Распределительная панель
15	20A Распределительная панель
16	40A Модуль зоны ног
17	30A Модуль зоны ног
18	30A Модуль зоны ног
19	20A Контроллер прицепа
20
21
22	30A Клапан давления
	Инжектор дозирования топлива
	Датчик распредвала
	Регулятор наддува
	Датчик массового расхода воздуха
	Соленоид турбо
	Байпас компрессора
23	5A Телефонная система
24	10A Кнопки на руле
25	5A Head-Up Display
26	5A Панель приборов
27	5A Eject box
28	5A Мультимедиа-система
29	5A Задний контроллер
	Touchbox интерфейс
30
31	5A Задний климат-контроль
	или же
	Кнопка обогрева задних сидений
32	7,5A Регулятор сиденья водителя
	Контроллер двери
	Регулятор сиденья пассажира
	Боковое зеркало
	или же
	Модуль люка
	Задние фонари
33	5A Преднатяжители ремней
	Система подогрева
	Вентиль бака
	Запор топливного бака
	или же
	Преднатяжители ремней
	Система подогрева
34	5A Модуль шасси
35	15A Основное реле DDE
36	30A Насос омывателя фар
37	30A Вертикальная динамика
38	40A Доступ к автомобилю
39	40A Гидроусилитель руля
40	30A DSC стабилизация
41
42	Соленоиды крепления двигателя
	Клапан EGR
	Датчик масла
	Лямбда-зонд после катализатора
	Лямбда-зонд перед катализатором
	ДАР воздуха
	Байпас компрессора
	Датчик уровня масла
	Заслонка дросселя
43	5A Электроусилитель руля
	или же
	Дроссельная заслонка
	Электроусилитель руля
44	5A Автоматический климат
	Камера управления
45	5A Динамика подвески
	Гидроусилитель
46	5A Заслонка радиатора
	Круиз-контроль
47	20A Насос EGR
	Соленоид EGR
	или не используется
48	5A Авто-зеркало
	Подогрев картера
49
50	5A Тормоз-стояночный
51	30A Стеклоочиститель
52	30A Сиденье водителя
	или же
	Регулятор сиденья водителя
53	30A Сиденье пассажира
	или же
	Регулятор сиденья пассажира
54	20A Передние/задние 12В розетки, прикуриватель BMW
55	20A Задний дворник
56	5A Доступ в авто
57
58	5A Фильтр шума
	Модуль люка
59	10A Насос интеркулера
60	5A Тормоз-стояночный
61	20A Люк в крыше
62	15A Клааксон
63	10A АКПП
64	7,5A Селектор передач
65	15A Дополнительная 12В розетка
	Или же
	Вспомогательный обогрев
	(20А вариант)
66	7,5A Люк
	или же
	Контроллер двери
	Боковое зеркало
67	10A Регулятор сиденья
	или же
	Регулятор сиденья водителя
	Регулятор сиденья пассажира
	Поясничная поддержка
68	40A Вентилятор
69	50A DSC стабилизация
70	60A Реле вентилятора охлаждения
71	50A Подогрев топливного фильтра

Важно: за прикуриватель и 12В розетки в BMW F01 F02 отвечают предохранители 54, 65, 147, 176. Часть из них размещена в багажнике.

Реле в блоке обозначены как квадраты: реле клаксона, стеклоочистителя и другие элементы схемы.

Распределительные блоки в багажном отсеке

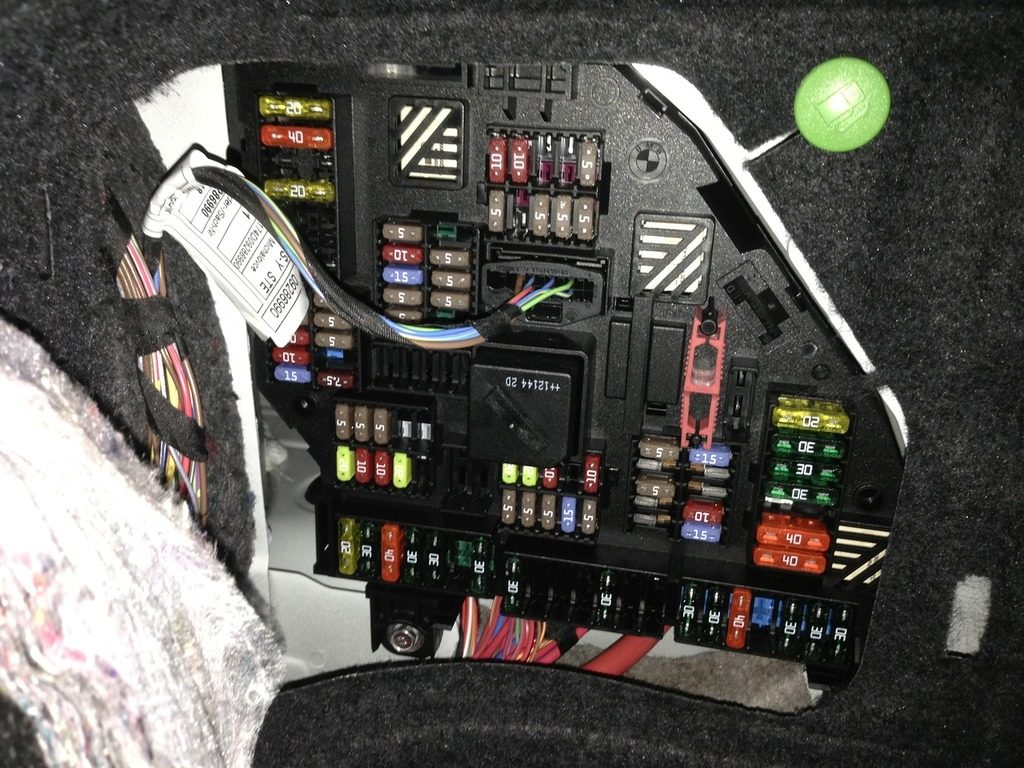

Блок предохранителей и реле в багажнике

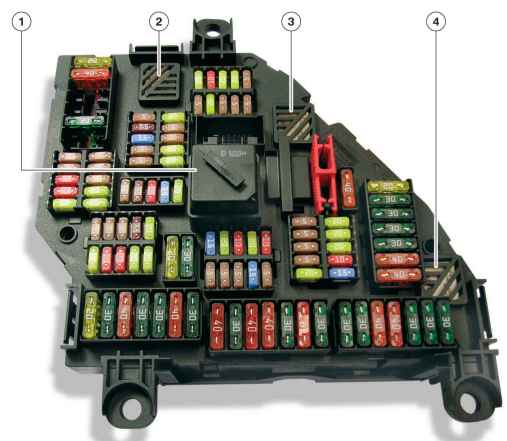

Из-за обилия электроники и модулей в BMW F01 F02 в багажнике предусмотрен дополнительный блок предохранителей. Он установлен справа под панелью обшивки.

В этом блоке предохранители сочетаются с реле, которые вставлены или припаяны на плату.

1. Реле 30B (вставное);
2. Реле 30F (припаяно);
3. Реле 15N (припаяно);
4. Реле обогрева заднего стекла (припаяно).

Расшифровка компонентов блока

Всегда проверяйте назначение по вашей сервисной документации или схеме BMW F01 F02.

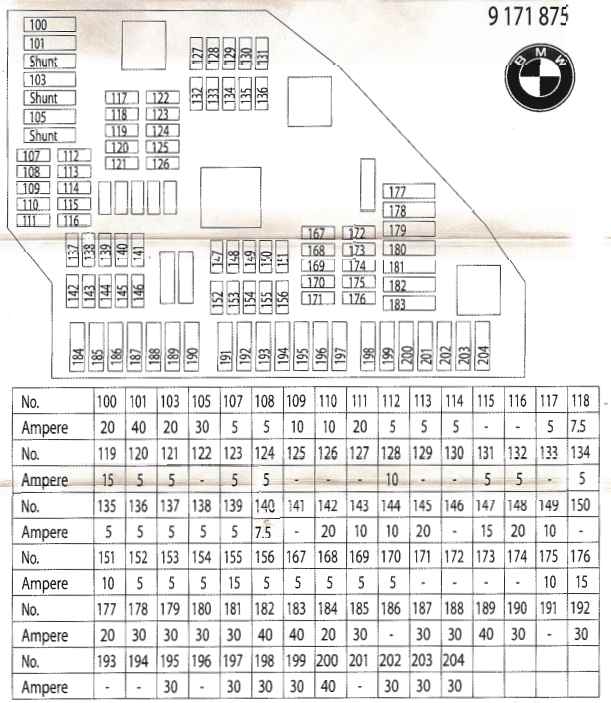

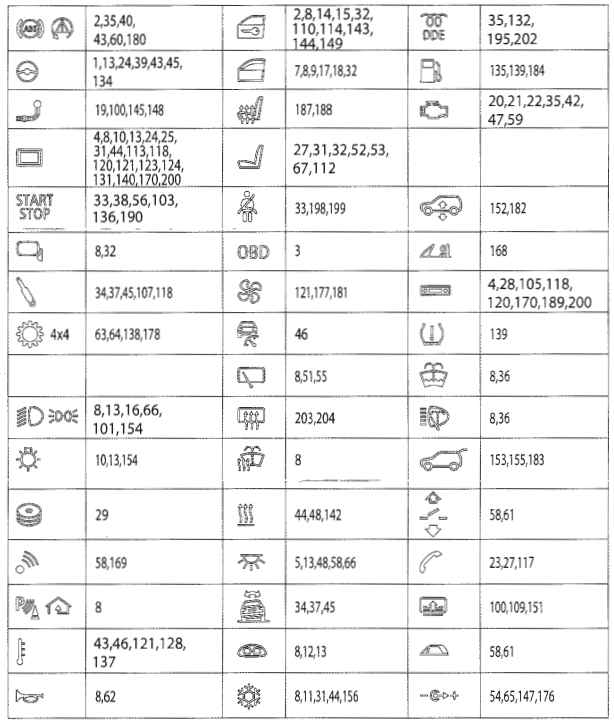

Таблица описания элементов багажного блока предохранителей

Дополнительный блок предохранителей

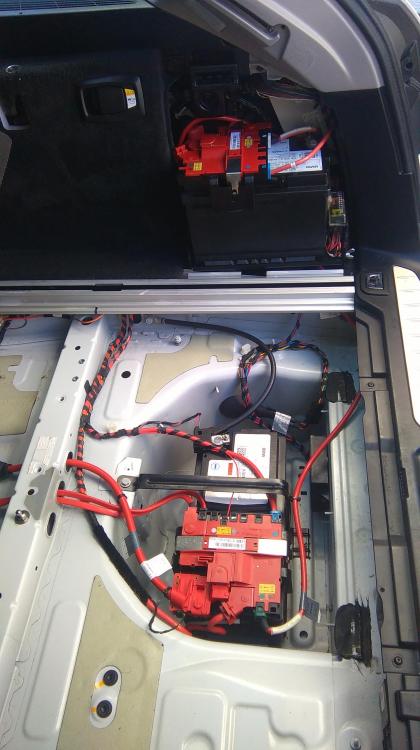

Если в BMW F01 F02 установлена дополнительная батарея, рядом с основным блоком монтируется еще один набор предохранителей.

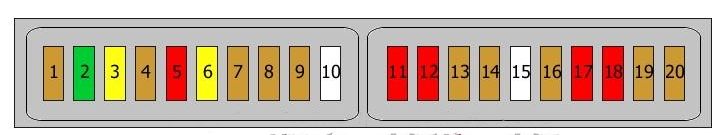

Диаграмма

Назначение предохранителей

1. Контроллер доп. батареи 5А
2. Резерв
3. Контроллер доп. батареи 20А
4. Аудио-контроллер 5/2А
5. Зарядный разъем 10А
6. Аудио-контроллер 20А
7. Резерв 5А
8. Резерв 5А
9. Контроллер доп. батареи 5А
10. Резерв
11. Зарядный разъем 10А
12. Резерв
13. Резерв 5А
14. Переключатели 5А
15. Резерв
16. Контроллер доп. батареи 5А
17. Резерв 10А
18. Контроллер доп. батареи 10А
19. Контроллер доп. батареи 5А
20. Контроллер доп. батареи 5А

Блок реле в багажнике

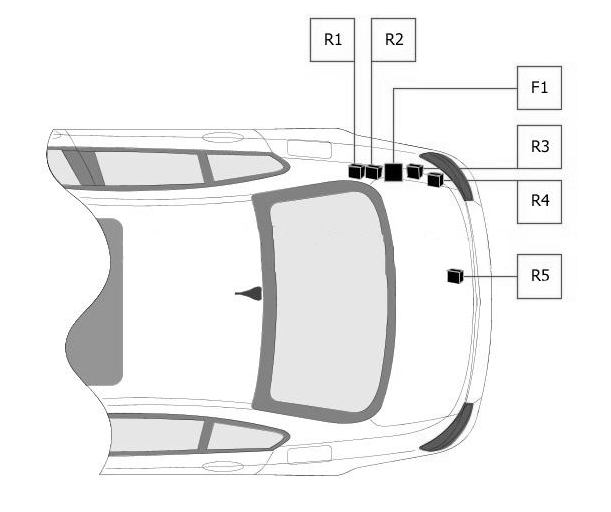

Диаграмма реле

Обозначения реле

• R1 — аварийка
• R2 — задние стеклоподъемники
• R3 — отключение
• R4 — задние стеклоподъемники
• R5 — компрессор
• F1 — 100,0 А — блок №2 в багажнике

Силовой блок высоковольтных предохранителей

На положительном полюсе основного аккумулятора (или доп. батареи) размещены мощные предохранители и реле для ключевых систем BMW F01 F02.

1	100A Реле вентилятора охлаждения
2	100A Основное реле DDE
3	100/125A Электроусилитель руля
	Реле отключения
	Блок №2 в багажнике
4	Резерв
5	Резерв
6	50A Усилитель Hi-Fi
7	60A Сенсор задней подвески
8	100A Блок №1 в багажнике
9	250A Распределительная панель
10	100/150A Блок №1 в багажнике

Блок в моторном отсеке

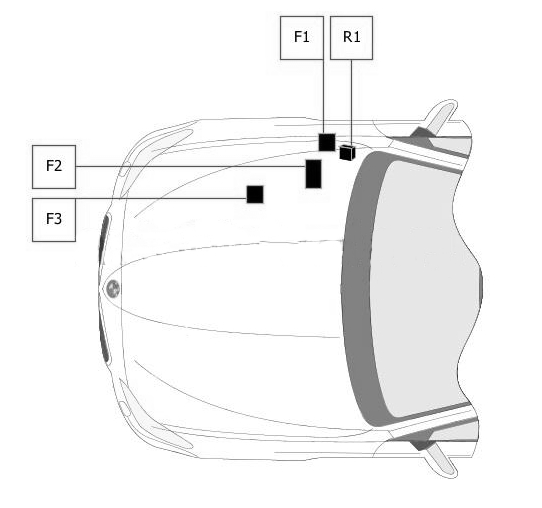

Диаграмма

Расшифровка элементов

1	5А Электроусилитель руля
2	30А Дистрибьютор
	Двигательная электроника
	или же
	Двигательная электроника
3	125А Электроусилитель руля
	или же
	Электроусилитель руля
	Конденсатор
R1	Основное реле DDE

Как заменить предохранитель прикуривателя в BMW F01 F02

В видео-примере показано расположение блоков и процесс замены предохранителя для прикуривателя и 12В розеток.

Полная электросхема BMW 7 серии

Детальную электросхему и схему проводки BMW F01 F02 можно найти в официальной сервисной книге: «скачать».

В моделях BMW F01 F02 применяются два основных блока предохранителей без дополнительных в моторном отсеке. Передний — за перчаточным ящиком, задний — справа в багажнике.

Инструкция по эксплуатации

Для полного понимания предлагаем скачать руководство пользователя BMW F01 F02, если возникли дополнительные вопросы по предохранителям, реле или схемам.



Если у вас есть дополнения по ремонту или схеме электропроводки BMW — оставляйте в комментариях.
