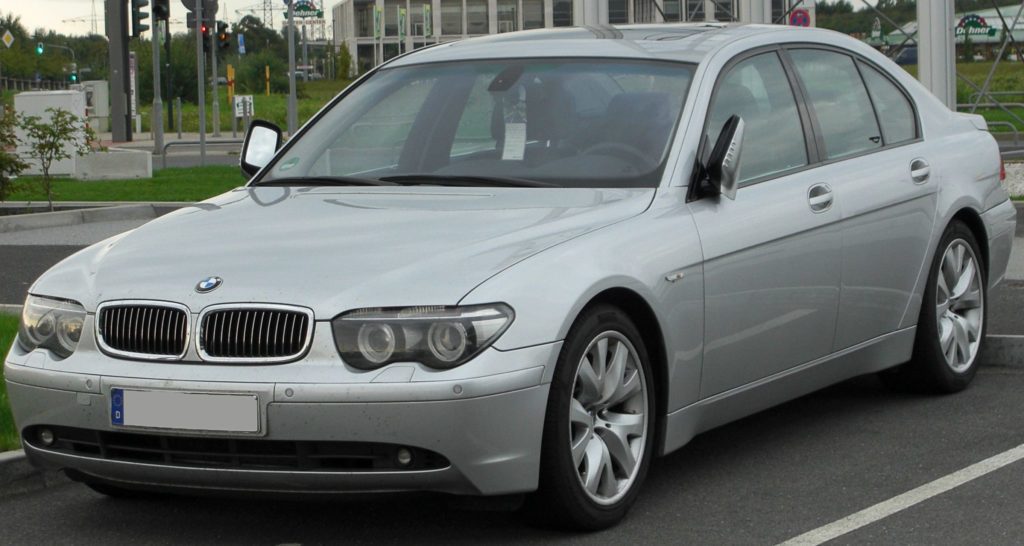

Четвертое поколение премиального седана BMW 7 серии, известного также как BMW E65, производилось с 2001 по 2008 год, включая годы 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008. Маркировка E66 применялась к удлиненной версии модели, а E67 — к бронированным вариантам. За период выпуска BMW 7 E65/E66 прошел один значительный рестайлинг. На нашем сайте вы найдете подробные данные о предохранителях и реле для BMW E65 E66, включая схемы блоков предохранителей, их расположение и замену. Особое внимание уделим предохранителю прикуривателя BMW E65, а также другим ключевым элементам электрической системы.
Расположение и назначение предохранителей с реле в BMW 7 серии E65 E66 может варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего автомобиля, включая системы безопасности и мультимедиа.
Блок в салоне
В пассажирском отсеке BMW E65 основной монтажный блок предохранителей и реле расположен за бардачком, также называемым перчаточным ящиком. Это удобное место для быстрого доступа к электрике салона.

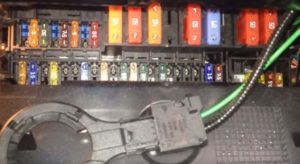

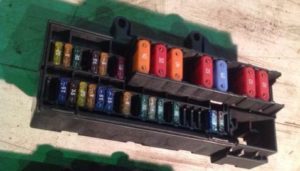

Чтобы открыть доступ к блоку предохранителей BMW E65, потяните за язычок фиксатора крышки вперед и отодвиньте ее. Внутри вы увидите примерно такую картину.
В нижней секции блока должна быть наклейка с точной схемой предохранителей для вашей версии BMW 7 E65 E66. Мы предоставляем общую информацию о предохранителях и реле. Запасные предохранители и пластиковый пинцет для их замены хранятся в монтажном блоке багажника.

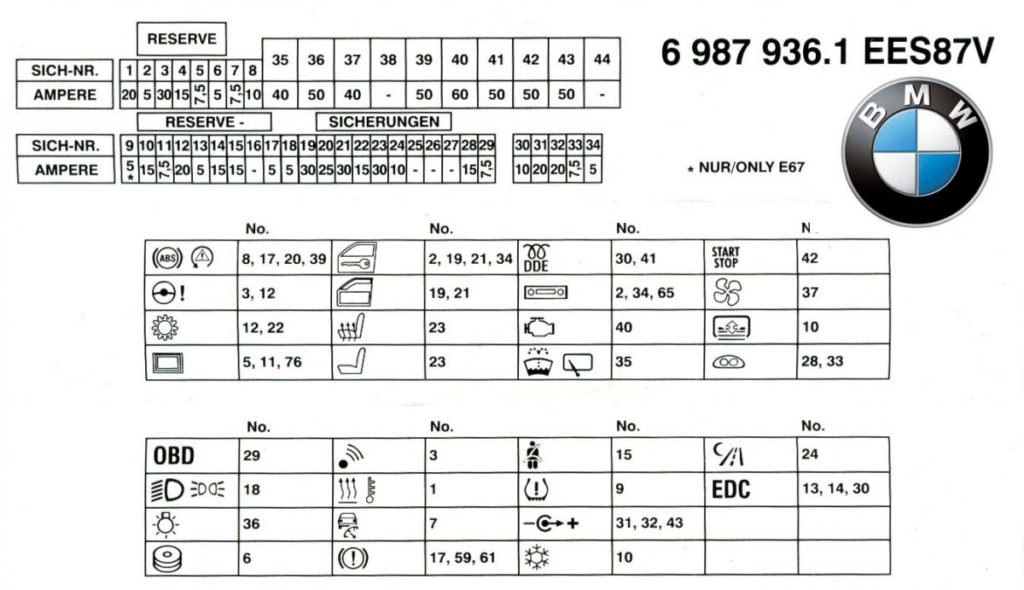

Схема
Предохранители для прикуривателя в BMW E65 — это номера 31, 32 и 43. Они обеспечивают питание розетки прикуривателя и зарядных портов.
Описание
| F1 | 20A Дополнительный отопитель |
| F2 | 5A Электропривод антенны |
| F3 | 30A Блок управления кузовом |
| F4 | — |
| F5 | 7,5A Центральная консоль |
| Информационный дисплей | |
| Задний информационный дисплей | |
| телефон | |
| F6 | CD-чейнджер |
| F7 | 7,5A Система поддержания скорости |
| F8 | 10A Динамический привод |
| F9 | 5A Система контроля давления в шинах |
| F10 | 15A Электронный блок управления кондиционером |
| F11 | 7,5A Задний информационный дисплей |
| F12 | 20A Блок управления электрооборудованием рулевой колонки |
| F13 | Пусто |
| F1 | 15A Система подвески |
| F15 | 15A Модуль безопасности и шлюза |
| 15A Сиденье водителя | |
| 15A Сиденье пассажира | |
| F16 | Пусто |
| F17 | 5A Динамический контроль устойчивости (DSC) |
| 5A Модуль выключателя света | |
| F18 | Блок управления корректором фар |
| F19 | 30A Блок управления электрооборудованием левой задней двери |
| F20 | 25A Динамический контроль устойчивости (DSC) |
| F21 | 30A Блок управления электрооборудованием левой передней двери |
| F22 | 15A Блок управления коробкой передач |
| F23 | 30A Электропривод передних сидений |
| F24 | 10A Блок управления системой ночного видения |
| F25 | Пусто |
| F26 | Пусто |
| F27 | Пусто |
| F28 | 15A Блок управления комбинацией приборов |
| F29 | 7,5A Диагностический разъем (DLC) |
| F30 | 10A Блок электроники (E-box) вентилятор охлаждения / Реле стартера / Реле подогревателя топлива / Реле энергосбережения |
| F31 | 20A Прикуриватель |
| F32 | 20A Разъем(ы) зарядки |
| F33 | 7,5A Панель приборов |
| F34 | 5A Аудиоусилитель |
| F35 | 40A Очиститель лобового стекла |
| F36 | 50A Световой модуль |
| F37 | 40A Блок управления двигaтелем вентилятора кондиционера/ отопителя |
| F38 | — |
| F39 | 50A Система ABS / АБС |
| F40 | 60A Интегрированный блок управления |
| F41 | 50A Реле подогревателя топлива (дизель) |
| F42 | 50A Блок управления замком зажигания |
| F43 | 50A Прикуриватель |
| F44 | 50A Световой модуль |
Для функционирования прикуривателя и зарядки в BMW 7 серии E65 отвечают предохранители с номерами 31, 32 и 43. Если они перегорели, проверьте и замените их для восстановления работы розетки.
Блок багажнике

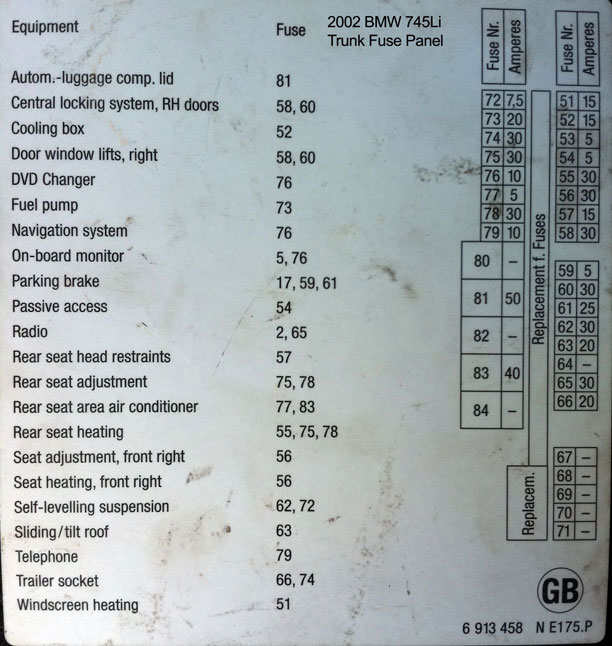

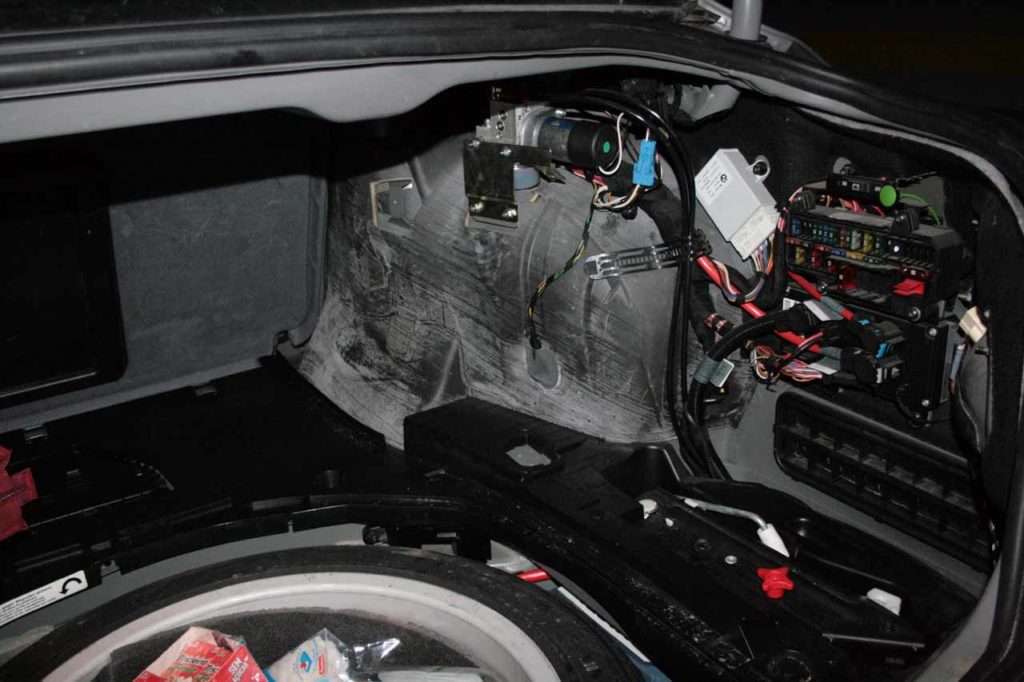

В багажнике BMW E65 E66 дополнительный блок предохранителей и реле установлен справа. Чтобы добраться до него, отогните правую боковую обшивку, ухватившись за верхнюю ручку. Подробная схема предохранителей для вашей модели указана на внутренней поверхности этой панели, включая информацию о реле багажника и других системах.

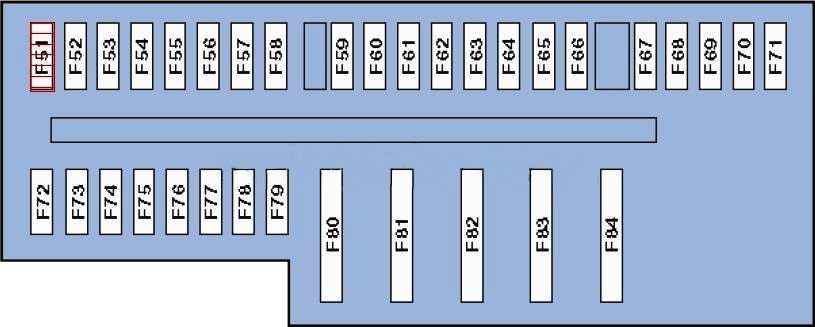

Схема
Обозначение
| F51 | 15А Реле обогревателя лобового стекла |
| F52 | 15А Холодильник |
| F53 | 5А Резерв |
| F54 | 5А Модуль управления системы дистанционного управления центральным замком и запуска двигателя |
| F55 | 30А Модуль управления подогревом заднего сиденья |
| F56 | 30А Электропривод передних сидений |
| F57 | 15А Резерв |
| F58 | 30А Модуль управления электрооборудованием правой передней двери |
| F59 | 5А Модуль управления стояночным тормозом |
| F60 | 30А Модуль управления электрооборудованием правой задней двери |
| F61 | 30А Модуль управления стояночным тормозом |
| F62 | 30А Компрессор системы активной подвески |
| F63 | 20А Блок управления электроприводом люка |
| F64 | Пусто |
| F65 | 30А Радио |
| F66 | 20А Разъем электрооборудования прицепа |
| F67 | Пусто |
| F68 | Пусто |
| F69 | Пусто |
| F70 | Пусто |
| F71 | Пусто |
| F72 | 7,5А Блок управления подвеской |
| F73 | 15А Топливный модуль (предохранитель бензонасоса) |
| F74 | Пусто |
| F75 | 30А Подогрев сидений |
| F76 | 10А Навигационная система / DVD |
| F77 | 5А Кондиционирование сидений |
| F78 | 30А Подогрев сидений |
| F79 | 10А Телефон |
| F80 | Пусто |
| F81 | 50А Блок управления приводом открывания/ закрывания крышки багажника |
| F82 | Пусто |
| F83 | 40А Резерв |
| F84 | Пусто |
Блок под капотом
В моторном отсеке BMW E65 слева или справа (в зависимости от конфигурации) размещен еще один блок предохранителей и реле, отвечающий за двигатель и связанные системы. Ниже приведены варианты схем для разных модификаций, включая дизельные и бензиновые версии.

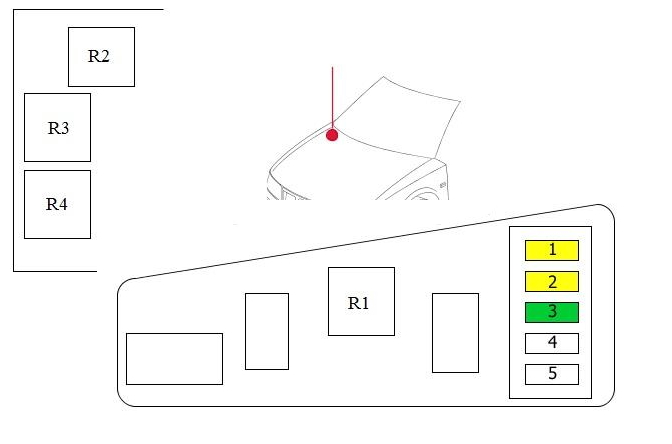

Вариант 1
Схема
Назначение
| 1 | 20A Соленоид (ы) продувки адсорбера |
| Массовый расходомер | |
| Клапан контроля давления в рампе | |
| датчик Холла | |
| 2 | 20A Подогреватель картера |
| Вихревой регулирующий клапан, соленоид | |
| Переключающий клапан впускного коллектора | |
| Датчик уровня масла | |
| Блок подогрева | |
| 3 | 30A Батарея 30А, B + |
| Блок управления DDE | |
| 4 | Не используется |
| 5 | Не используется |
| R1 | DDE главное реле |
| R2 | Реле стартера |
| R3 | Не используется |
| R4 | Не используется |

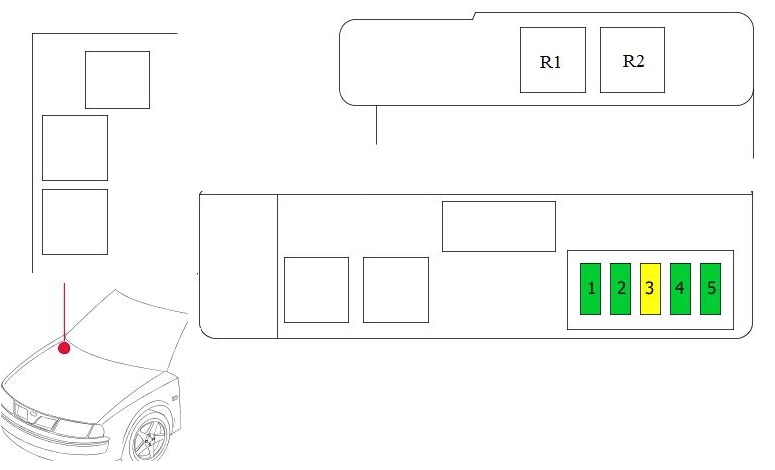

Вариант 2
Схема
Расшифровка
| 1 | Катушки зажигания 1 — 3 |
| 30A Катушки зажигания 4 — 6 | |
| 2 | 30A Соленоид распределительного вала распредвала |
| DME | |
| Привод холостого хода | |
| Жгут проводов топливного бака | |
| Переменная газораспределения | |
| 3 | 20A Массовый расходомер |
| Датчик положения коленчатого вала | |
| Датчик распредвала | |
| MAP-контролируемый термостат охлаждения двигателя | |
| 4 | 30A Датчик кислорода перед каталитическим нейтрализатором |
| Датчик кислорода 2 перед каталитическим нейтрализатором | |
| Датчик кислорода за каталитическим нейтрализатором | |
| Датчик кислорода 2 за каталитическим нейтрализатором | |
| Последовательная коробка передач | |
| 5 | 30A Реле инжектора |
| R1 | Реле инжектора |
| R2 | DME реле |

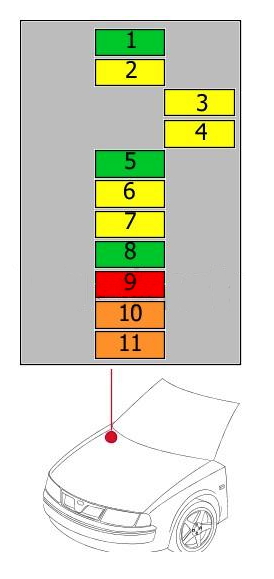

Вариант 3
Схема
Описание
| 1 | 30A Переменный фаз газораспределения |
| DME | |
| Инжекторы (цилиндры 5 — 8) | |
| 2 | 20A Крышка топливного бака |
| Соленоид распределительного вала распредвала | |
| Датчик распредвала | |
| 3 | 20A Катушки зажигания 1 — 4 |
| 4 | 20A Катушки зажигания 5 — 8 |
| 5 | 30A Соленоид распределительного вала распредвала |
| Датчик распредвала | |
| MAP-контролируемый термостат охлаждения двигателя | |
| Датчик положения коленчатого вала | |
| Массовый расходомер | |
| 6 | 20A форсунки (цилиндры 1 — 4) |
| 7 | 20A Блок управления коробкой передач |
| 8 | 30A Датчик кислорода перед каталитическим нейтрализатором |
| Датчик кислорода 2 перед каталитическим нейтрализатором | |
| Датчик кислорода за каталитическим нейтрализатором | |
| Датчик кислорода 2 за каталитическим нейтрализатором | |
| Датчик качества масла | |
| 9 | 10A Диагностика утечки топливного бака |
| Реле насоса вторичного воздуха | |
| Массовый расходомер | |
| Блок электроники (E-box) вентилятор охлаждения | |
| Крышка выпускного коллектора | |
| Реле энергосбережения | |
| 10 | 40A Переменный фаз газораспределения |
| 11 | 40A Переменный фаз газораспределения |

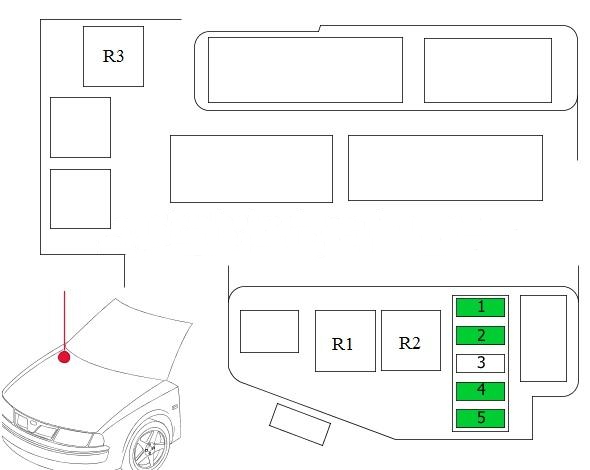

Вариант 4
Схема
Обозначение
| 1 | 30A Аккумулятор, B + |
| Блок управления DDE | |
| 2 | 30A Соленоид (ы) продувки адсорбера |
| Соленоид регулятора давления наддува | |
| Блок подогрева | |
| Переключающий клапан впускного коллектора | |
| Массовый расходомер | |
| Клапан контроля давления в рампе | |
| датчик Холла | |
| Датчик скорости | |
| 3 | |
| 4 | 30A Клапан рециркуляции отработавших газов |
| Соленоид регулятора давления наддува | |
| Датчик уровня масла | |
| Массовый расходомер | |
| 5 | 30A Блок управления DDE |
| R1 | Главное реле DDE |
| R2 | Главное реле DDE |
| R3 | Реле стартера |
Дополнительная информация
Если возникли вопросы по блокам предохранителей в BMW E65 E66, рекомендуем просмотреть видеоурок. В нем подробно показано, как получить доступ к блоку предохранителей в модели BMW E66, включая советы по замене реле и проверке цепей.
Инструкция по эксплуатации
Для получения полной информации о BMW E65/E66, включая электрику, предохранители, реле и обслуживание, скачайте бесплатное руководство по эксплуатации на русском языке. Это поможет с диагностикой и ремонтом вашей BMW 7 серии.
Есть дополнения по схемам предохранителей BMW E65 или опыту замены — делитесь в комментариях.
