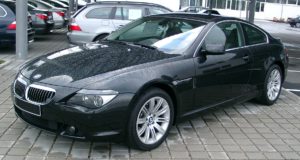

Шестая серия BMW в кузове E63 представляет собой элегантное купе премиум-класса, а E64 — кабриолет (модельный код E64). Автомобиль выпускался с 2004 по 2011 год, включая 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годы. В этой статье вы найдете детальное руководство по предохранителям и реле BMW E63 E64, включая схемы расположения блоков, их позиции в автомобиле и особенности замены. Особое внимание уделим предохранителю прикуривателя для удобства диагностики.
Функции предохранителей и реле могут варьироваться в зависимости от года производства и комплектации электрики вашего BMW E63 E64.
Блок предохранителей в салоне

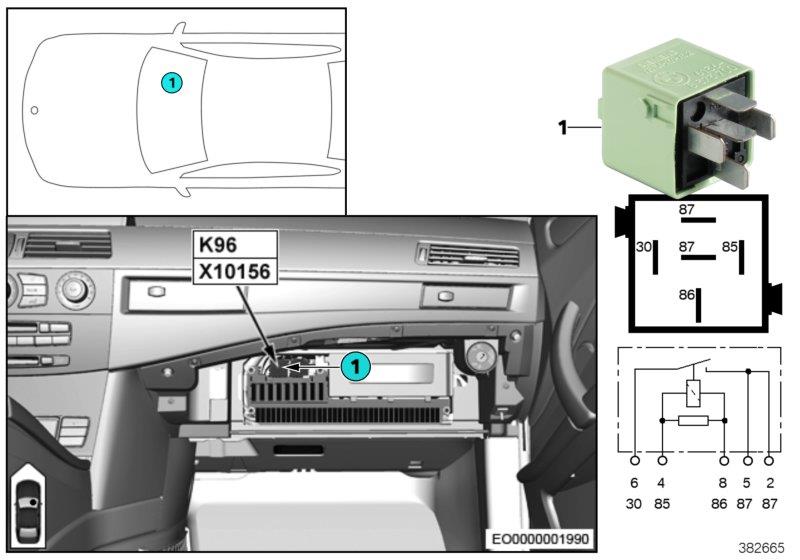

В интерьере BMW E63 E64 основной блок предохранителей и реле размещен в бардачке. Чтобы добраться до него, снимите защитную панель: на задней стороне найдите кнопку, нажмите и аккуратно потяните вверх, чтобы отпустить фиксатор и открыть доступ.

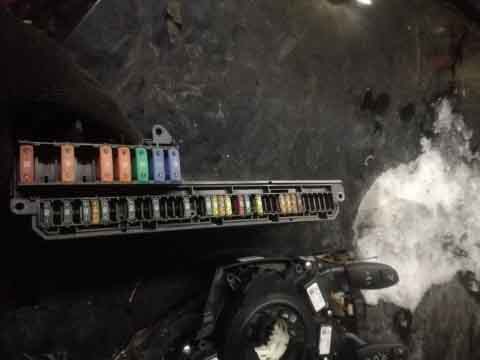

Фотография реального блока предохранителей в салоне BMW E63

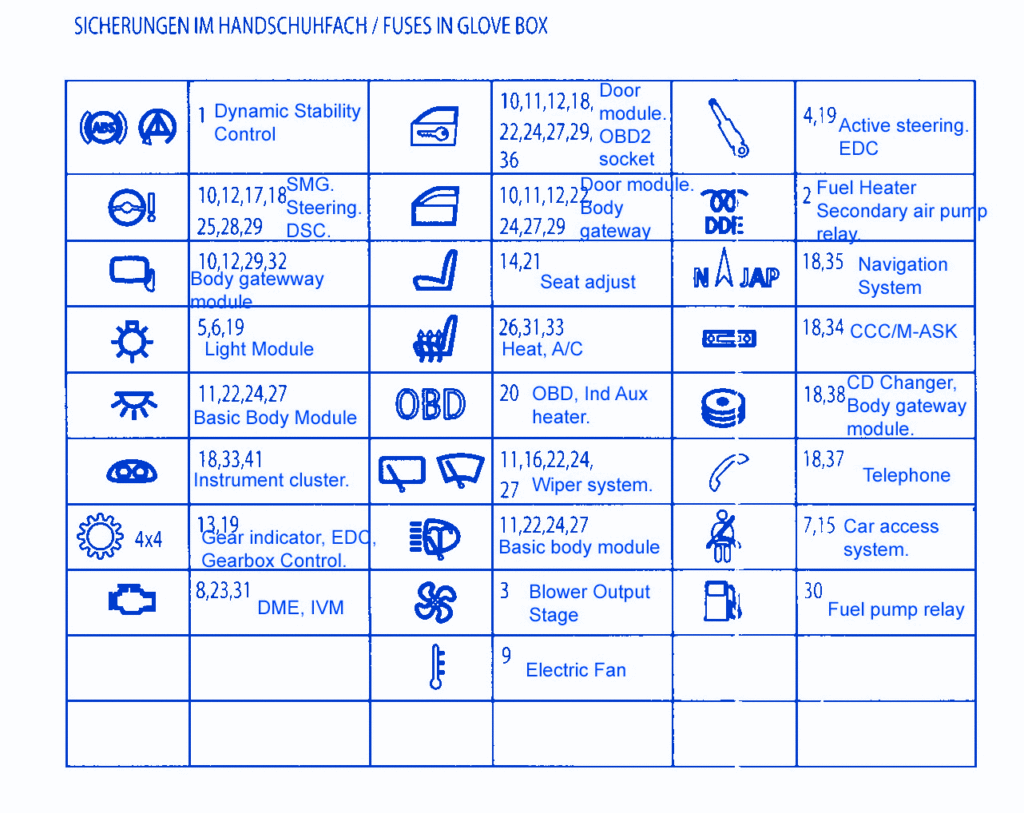

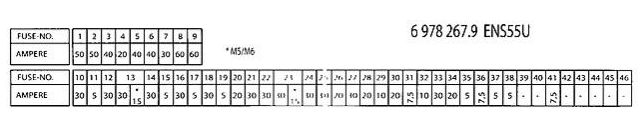

Таблица расположения компонентов блока предохранителей BMW E63 E64
Проверяйте функции элементов по вашей официальной схеме или сервисной документации для точной замены предохранителей BMW E63.

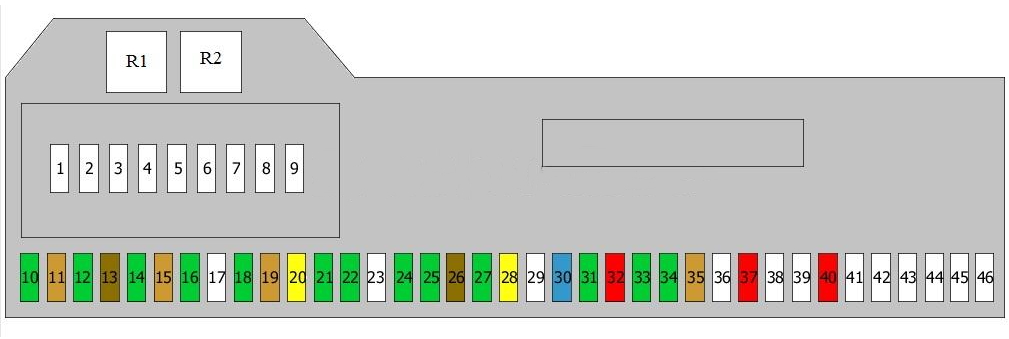

Детальная схема блока предохранителей в салоне
Расшифровка элементов блока в салоне BMW E63 E64
| R1 | Реле топливного насоса |
| R2 | Реле насоса омывателя фар |
| F1 | (50A) Электронный блок управления ABS |
| F2 | (60A) Управление двигателем |
| F3 | (40A) Резистор электродвигателя вентилятора отопителя |
| F4 | (20A) Реле энергосбережения, электронное управление заслонкой |
| F5 | (50A) Блок управления освещением |
| F6 | (50A) Блок управления освещением |
| F7 | (50A) Система доступа в автомобиль |
| F8 | (60A) N62: |
| Интегрированный модуль питания (IVM) | |
| N62 с SMG: | |
| Держатель предохранителя, электроника двигателя (F1: реле гидравлического насоса, SMG) | |
| S85: | |
| B + потенциальный дистрибьютор | |
| DME реле | |
| Держатель предохранителя, электроника двигателя (F1) | |
| N52: | |
| B + потенциальный дистрибьютор | |
| Блок управления DME | |
| DME реле | |
| Держатель предохранителя, электроника двигателя: | |
| F5: реле, топливные форсунки | |
| F7: реле ВВТ | |
| F8: реле гидравлического насоса, SMG | |
| F10: реле обогрева сапуна двигателя | |
| F9 | (60A) Электродвигатель вентилятора системы охлаждения |
| F10 | (30A) Модуль кузова-шлюза (LHD: стеклоподъемник со стороны водителя; RHD: стеклоподъемник со стороны пассажира) |
| F11 | (5A) Базовый модуль кузова (центральный замок, стеклоподъемник, реле стеклоочистителей) |
| F12 | (30A) Модуль кузова-шлюза (LHD: стеклоподъемник со стороны пассажира; RHD: стеклоподъемник со стороны водителя) |
| F13 | Блок управления комбинацией приборов |
| F14 | (30A) Электропривод сиденья |
| F15 | (5A) Система доступа в автомобиль |
| F16 | (30A) Реле электродвигателя очистителя лобового стекла |
| F17 | (5A) Блок управления электрооборудованием рулевой колонки |
| F18 | (30A) Блок управления кузовом |
| F19 | — |
| F20 | — |
| F21 | (30A) Электропривод сиденья |
| F22 | (30A) Базовый кузовной модуль (LHD: задний стеклоподъемник со стороны водителя; RHD: задний стеклоподъемник со стороны пассажира) |
| F23 | — |
| F24 | (30A) Базовый кузовной модуль (LHD: задний стеклоподъемник со стороны пассажира; RHD: задний стеклоподъемник со стороны водителя) |
| F25 | (30A) Электронный блок управления ABS |
| F26 | (20A) Реле энергосбережения, клемма 15 |
| F27 | (30A) Базовый модуль кузова (центральный замок) |
| F28 | (20A) Блок управления электрооборудованием рулевой колонки |
| F29 | (10A) OBDII разъем |
| Подушка безопасности | |
| F30 | (15A) Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F31 | (30A) Электропривод сиденья |
| F32 | (10A) Блок выключателей двери водителя |
| Электрохромное наружное зеркало со стороны водителя | |
| Электрохромное наружное зеркало со стороны пассажира | |
| F33 | (30A) Блок управления многофункциональным переключателем |
| F34 | (30A) Мультимедийный блок управления |
| F35 | (5A) Система навигации |
| F36 | (7.5A) Блок контроля доступа |
| Электронный модуль наружной ручки двери со стороны водителя | |
| Электронный модуль наружной ручки двери со стороны пассажира | |
| Электронный модуль наружной ручки левой задней двери | |
| Электронный модуль наружной ручки двери, задний правый | |
| F37 | (5A) Интерфейсная коробка ULF-SBX |
| TCU (телематический блок управления) | |
| ULF-SBX-H интерфейсная коробка High | |
| USB-концентратор | |
| F38 | (5A) CD-чейнджер |
| F39 | — |
| F40 | (10A) DVD-чейнджер |
| F41 | (7,5A) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Блок предохранителей в багажнике

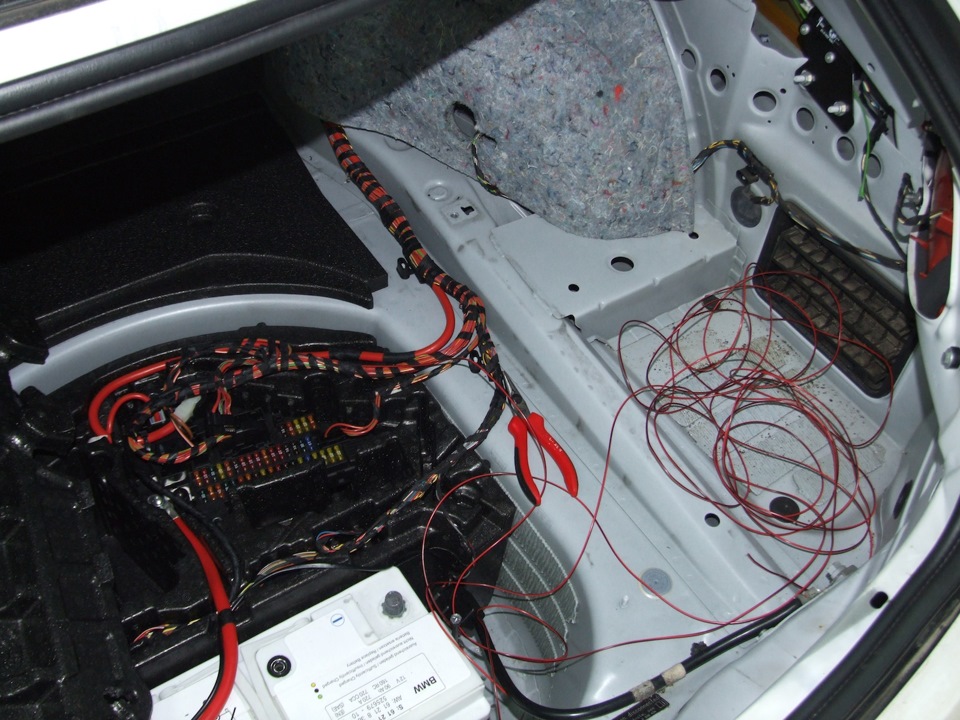

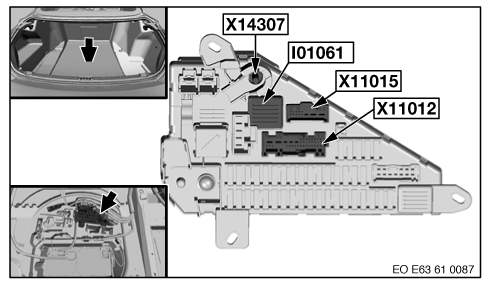

В багажнике BMW E63 E64, справа под обшивкой (защитным ковром), установлен дополнительный блок с предохранителями и реле для различных систем автомобиля.

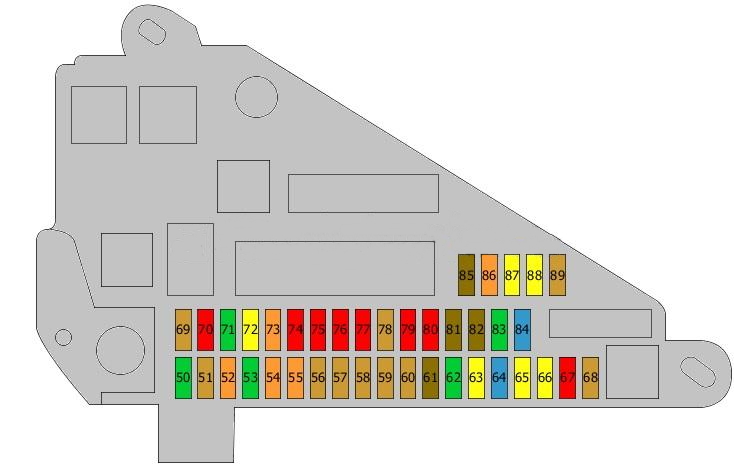

Вариант 1 блока в багажнике BMW E63 E64

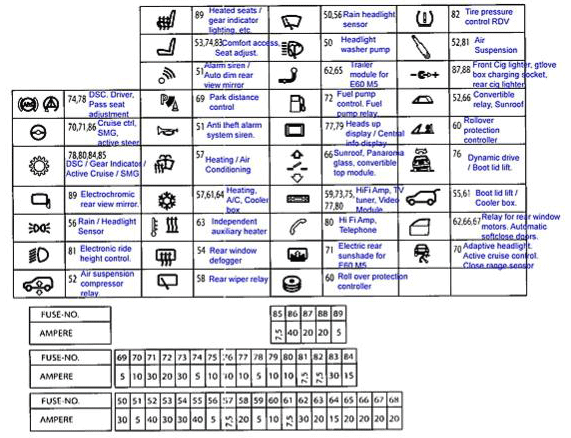

Схема расположения
Обозначение предохранителей и реле
| F50 | (30A) Выходной каскад топливного насоса |
| F51 | (5A) Датчик тревоги сирены и наклона |
| Электрохромное внутреннее зеркало заднего вида | |
| Микроволновый датчик, водительская дверь | |
| Микроволновый датчик двери пассажира | |
| Микроволновый датчик, левый задний | |
| Микроволновый датчик, задний правый | |
| F52 | (40A) Электродвигатель привода складываемой крыши |
| F53 | (30A) Электродвигатель привода регулировки спинки сиденья |
| F54 | (40A) Обогреватель заднего стекла |
| F55 | — |
| F56 | (5A) Датчик дождя /солнечного света |
| F57 | (5A) Блок управления электродвигателем вентилятора кондиционера /отопителя |
| F58 | — |
| F59 | (5A) Антенна аудиосистемы |
| F60 | — |
| F61 | — |
| F62 | (30A) Реле опускания заднего стекла |
| Реле для поднятия заднего стекла | |
| F63 | — |
| F64 | (15A) Блок управления электродвигателем вентилятора кондиционера /отопителя |
| F65 | — |
| F66 | (20A) E63: Панорамная стеклянная крыша |
| E64: модуль складного верха | |
| F67 | (10A) Автоматическая система плавного закрытия двери пассажира (LHD) |
| Автоматическая система плавного закрытия двери водителя (правостороннее управление) | |
| Автоматическое закрытие заднего хода с правой стороны | |
| F68 | (5A) Автоматическая система плавного закрытия двери водителя (LHD) |
| Автоматическая система мягкого закрывания двери переднего пассажира | |
| Автоматическое закрытие заднего хода слева | |
| F69 | (5A) Блок управления системой парковки |
| F70 | (10A) Активный круиз-контроль |
| Датчик дальнего действия | |
| Датчик ближнего действия, правый | |
| Датчик ближнего действия, левый | |
| F71 | (30A) Многофункциональный переключатель в сборе |
| F72 | (20A) N62: реле топливного насоса |
| Дизель: управление топливным насосом (EKPS) | |
| F73 | (30A) ^08/07: Усилитель выходного сигнала аудиосистемы |
| F74 | (10A) Центральная консоль |
| Выключатель регулировки сиденья водителя | |
| Выключатель регулировки сиденья пассажира | |
| F75 | (10A) Спутниковый ресивер |
| Цифровой тюнер | |
| Видео модуль | |
| F76 | (10A) Динамический привод |
| F77 | (10A) Главный дисплей |
| F78 | (5A) Электронный блок управления ABS |
| F79 | (10A) Центральный информационный дисплей |
| контроллер | |
| F80 | (10A) Рычаг селектора |
| Индикатор переключения передач | |
| Извлечь коробку | |
| TCU (телематический блок управления) | |
| Компенсатор (мобильный телефон) | |
| Электронный модуль ночного видения | |
| F81 | — |
| F82 | (7,5A) Блок управления системы контроля давления в шинах |
| F83 | (30A) Активная регулировка ширины спинки сиденья водителя (LHD) |
| Активная регулировка ширины спинки сиденья пассажира (RHD) | |
| F84 | (15A) Управление передачей |
| Последовательная механическая коробка передач (SMG) | |
| F85 | — |
| F86 | (40A) Усилитель рулевого управления |
| F87 | (20A) Передняя прикуриватель |
| Зарядная розетка, бардачок | |
| F88 | — |
| F89 | (5A) Электрохромное внутреннее зеркало заднего вида |
| Реле энергосбережения, клемма 15 |
Предохранитель прикуривателя в этом блоке — номер 87, ключевой для диагностики электрики BMW E64.
- Кб Реле системы омывателей фар
- К9 Разгрузочное реле контакта 15
- К11 Реле стеклоочистителя
- К8 Реле опускания заднего стекла (кабриолет)
- К91 Реле очистителя заднего стекла
- К93 реле ЕОС
- К96 Реле топливного насоса
- К126 Реле компрессора пневматической подвески
- К20 Реле автодоводчика
- К213 Реле вакуумного электронасоса
- К2003а Главное реле системы ООЕ (дизельный двигатель)
- К6304а Реле нагнетателя добавочного воздуха

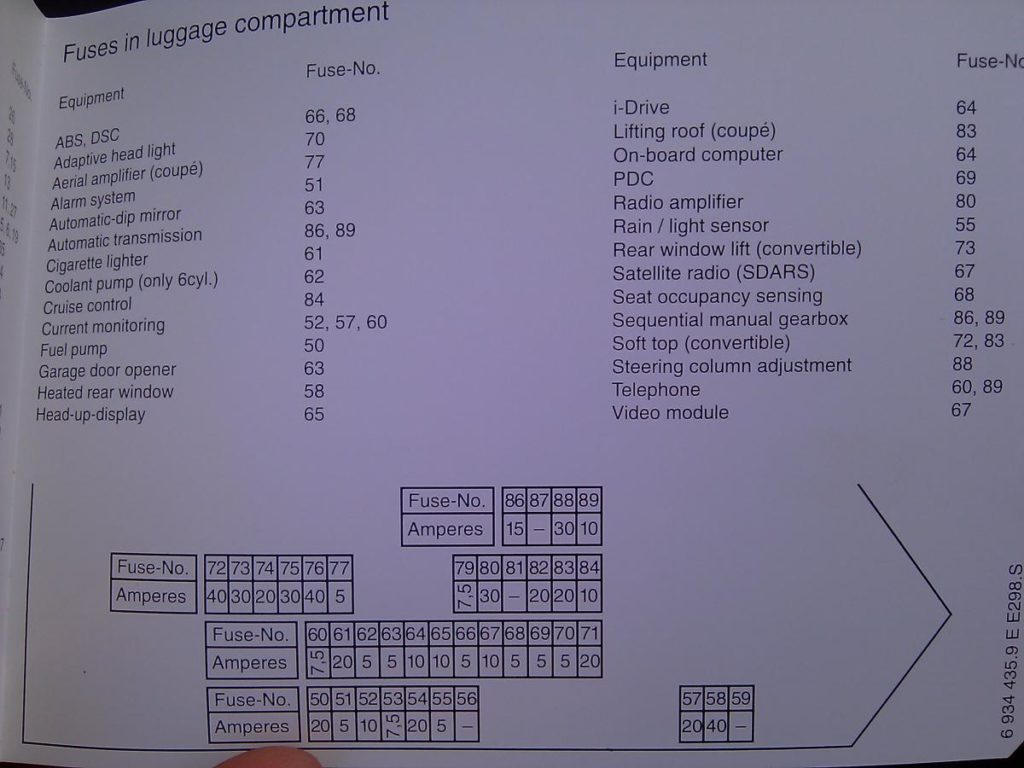

Вариант 2 блока в багажнике

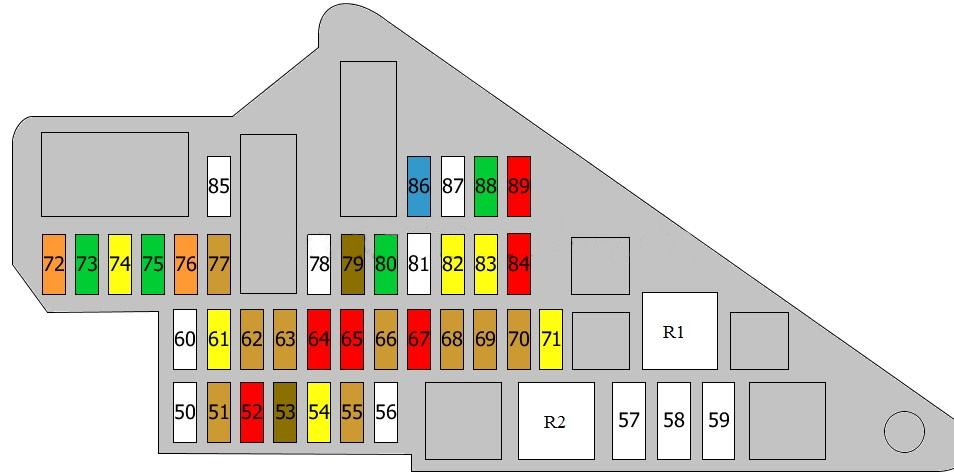

Схема предохранителей для варианта 2
Функции компонентов блока
| R1 | Реле обогревателя заднего стекла |
| R2 | |
| F50 | (20A) 6 цил.: Блок управления топливным насосом |
| F51 | (5A) Датчик тревоги сирены и наклона |
| Электрохромное внутреннее зеркало заднего вида | |
| Микроволновый датчик, водительская дверь | |
| Микроволновый датчик двери пассажира | |
| Микроволновый датчик, левый задний | |
| Микроволновый датчик, задний правый | |
| F52 | (10A) Блок управления батареей |
| F53 | (7.5A) Автоматический привод с плавным закрытием, крышка багажника / задняя дверь |
| F54 | (20A) Реле энергосбережения, клемма 15 |
| F55 | (5A) Датчик дождя/солнечного света |
| F56 | — |
| F57 | (20A) Блок управления батареей |
| F58 | (40A) Обогреватель заднего стекла |
| F59 | (5A) Усилитель сигнала антенны |
| F60 | (5A) Блок управления приводом дуги безопасности |
| F61 | (20A) Передняя прикуриватель |
| Зарядная розетка, бардачок | |
| F62 | (5A) Реле энергосбережения, клемма 15 |
| F63 | (5A) Электрохромное внутреннее зеркало заднего вида |
| Парковочный контроль (PDC) | |
| F64 | (10A) Дисплей заднего отсека |
| Центральный информационный дисплей | |
| контроллер | |
| F65 | (10A) Главный дисплей |
| F66 | (5A) Электронный блок управления ABS |
| F67 | (10A) Видео модуль |
| Спутниковый ресивер | |
| F68 | (5A) Центральная консоль |
| Выключатель регулировки сиденья водителя | |
| Выключатель регулировки сиденья пассажира | |
| F69 | (5A) Блок управления системой парковки |
| F70 | (5A) Блок управления корректором фар |
| F71 | Выходной каскад топливного насоса |
| F72 | (40A) Электродвигатель привода складываемой крыши |
| F73 | (30A) Реле опускания заднего стекла |
| Реле для поднятия заднего стекла | |
| Модуль трейлера | |
| F74 | (20A) Разъем электрооборудования прицепа |
| F75 | — |
| F76 | — |
| F77 | (5A) Антенна аудиосистемы |
| F78 | — |
| F79 | — |
| F80 | (30A) Усилитель выходного сигнала аудиосистемы |
| F81 | — |
| F82 | (20А) Розетка багажного отделения |
| Задний прикуриватель | |
| Розетка задняя | |
| F83 | (20A) E63: Панорамная стеклянная крыша |
| E64: модуль складного верха | |
| F84 | (10A) Датчик дистанции до препятствия (адаптивная система поддержания скорости) – большая дистанция |
| F86 | (15A) Управление передачей |
| Последовательная механическая коробка передач (SMG) | |
| F87 | — |
| F88 | (30A) Многофункциональный переключатель в сборе |
| F89 | (10A)Вентилятор, ММС |
| Индикатор переключения передач | |
| Рычаг селектора | |
| Индикатор переключения передач | |
| Вентилятор, запасное колесо хорошо | |
| TCU (телематический блок управления) | |
| ULF (универсальный блок зарядки и громкой связи) |
В варианте 2 предохранитель прикуривателя — номер 61, важный для ремонта электрики BMW E63 E64.
Блок под капотом BMW E63 E64
Дополнительный блок предохранителей и реле расположен в моторном отсеке справа. Видео ниже демонстрирует, как легко получить к нему доступ для проверки и замены.

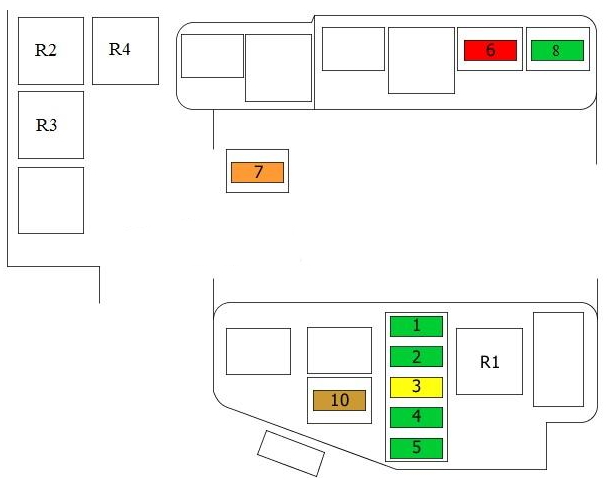

Вариант 1 подкапотного блока
Схема блока
Расшифровка элементов
| 1 | 30A Катушки зажигания 1 — 3 |
| Катушки зажигания 4 — 6 | |
| 2 | 30A Соленоид распределительного вала распредвала |
| Датчик распредвала | |
| MAP-контролируемый термостат охлаждения двигателя | |
| Насос охлаждающей жидкости | |
| 3 | 20A Датчик положения коленчатого вала |
| Массовый расходомер | |
| DME | |
| Датчик качества масла | |
| Крышка топливного бака | |
| Переключающий клапан на впускном коллекторе с переменным резонансом | |
| 4 | 30A Датчик кислорода перед каталитическим нейтрализатором |
| Датчик кислорода 2 перед каталитическим нейтрализатором | |
| Датчик кислорода за каталитическим нейтрализатором | |
| Датчик кислорода 2 за каталитическим нейтрализатором | |
| Последовательная коробка передач | |
| Подогреватель картера | |
| 5 | 30A Реле инжектора |
| 6 | 10A Термовыключатель, радиатор |
| Диагностика утечки топливного бака | |
| Реле насоса вторичного воздуха | |
| Массовый расходомер | |
| Блок электроники (E-box) вентилятор охлаждения | |
| Крышка выпускного коллектора | |
| 7 | 40A Реле переключения фаз газораспределения |
| 8 | 30A Реле гидравлического насоса |
| Последовательная коробка передач | |
| 10 | 5A Реле подогрева картера |
| R1 | DME реле |
| R2 | Реле подогрева картера |
| R3 | Реле стеклоочистителя или не используется |
| R4 | Реле переключения фаз газораспределения |

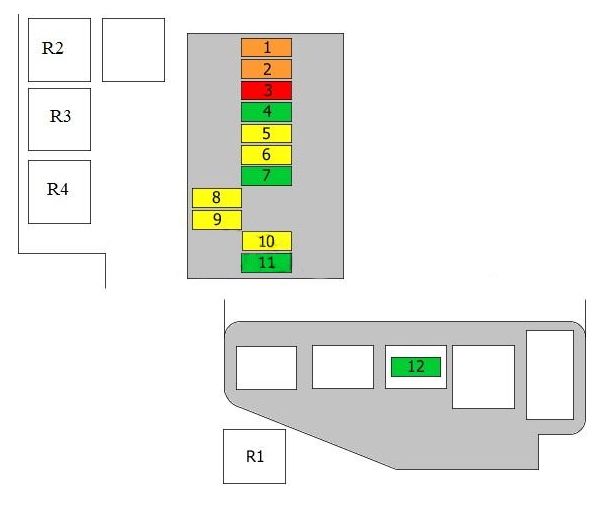

Вариант 2 подкапотного блока
Схема предохранителей
Расшифровка компонентов
| 1 | 40A Переменная газораспределения |
| 2 | 40A Переменная газораспределения |
| 3 | 10A Термовыключатель, радиатор |
| Диагностика утечки топливного бака | |
| Реле насоса вторичного воздуха | |
| Массовый расходомер | |
| Блок электроники (E-box) вентилятор охлаждения | |
| Крышка выпускного коллектора | |
| Реле топливного насоса | |
| 4 | 30A Датчик кислорода перед каталитическим нейтрализатором |
| Датчик кислорода 2 перед каталитическим нейтрализатором | |
| Датчик кислорода за каталитическим нейтрализатором | |
| Датчик кислорода 2 за каталитическим нейтрализатором | |
| Датчик качества масла | |
| 5 | 20A DME |
| Последовательная коробка передач | |
| 6 | 20A Инжекторы (цилиндры 1 — 4) |
| 7 | 30A Соленоид распределительного вала распредвала |
| Датчик распредвала | |
| MAP-контролируемый термостат охлаждения двигателя | |
| Датчик положения коленчатого вала | |
| Массовый расходомер | |
| 8 | 20A Катушки зажигания 5 — 8 |
| 9 | 20A Катушки зажигания 1 — 4 |
| 10 | 20A Крышка топливного бака |
| Соленоид распределительного вала распредвала | |
| Датчик распредвала | |
| 11 | 30A Переменная газораспределения |
| DME | |
| Последовательная коробка передач | |
| Инжекторы (цилиндры 5 — 8) | |
| 12 | 30A Реле гидравлического насоса |
| Последовательная коробка передач | |
| R1 | Реле гидравлического насоса |
| Последовательная коробка передач | |
| R2 | |
| R3 | Реле стеклоочистителя или не используется |
| R4 | Реле вторичного воздушного насоса или не используется |
Руководство по эксплуатации BMW E63 E64
Для получения полной информации о предохранителях, реле и обслуживании рекомендуем скачать руководство по эксплуатации BMW E63: «скачать». Это поможет в самостоятельной диагностике и ремонте электрических систем.
Если у вас остались вопросы по схемам предохранителей BMW 6 серии или замене реле, оставляйте комментарии ниже.
