Шестое поколение популярной BMW 5 Series представлено моделью F10. Производство BMW F10 осуществлялось в период с 2010 по 2017 год: 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годы. За эти годы линейка BMW 5 серии F10 пережила один значительный рестайлинг. Автомобиль BMW F10 выпускался в разнообразных вариантах кузова, включая универсал Touring (F11), классический седан (F10) и Gran Turismo лифтбек (F07). В материалах ниже мы подробно разберем предохранители BMW F10, блоки реле, схемы их расположения, а также предоставим оригинальную инструкцию по эксплуатации на русском языке для владельцев BMW F10.
Функции предохранителей BMW F10 и реле могут различаться от указанных в схемах и зависят от конкретного года выпуска, а также от уровня электрической комплектации вашего автомобиля BMW 5 серии F10.

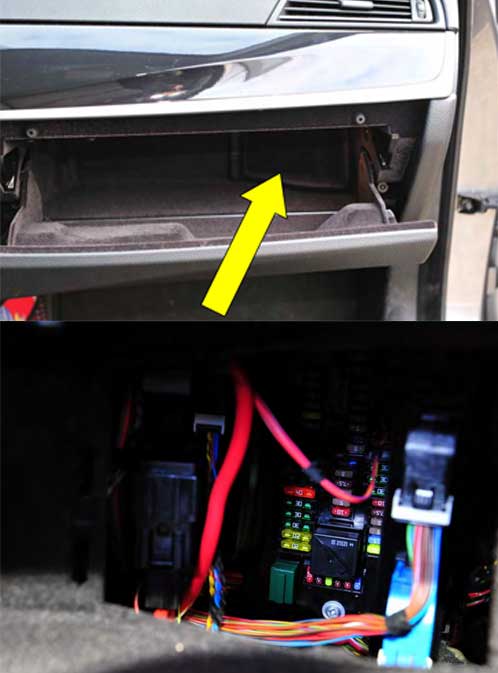

Блок в салоне
Блок предохранителей и реле
Как и в предыдущих моделях BMW 5 серии, основной блок предохранителей F10 размещен в бардачке (вещевом ящике). Чтобы получить доступ к предохранителям BMW F10 в салоне, достаточно открыть защитную крышку блока.

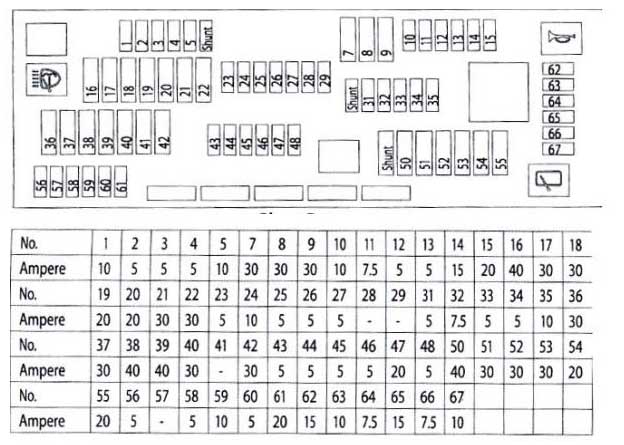

Общая схема предохранителей в салоне BMW F10
Реле для сигнала, противотуманных фар, стеклоочистителей и других систем в BMW F10 обозначены квадратами на схеме предохранителей.

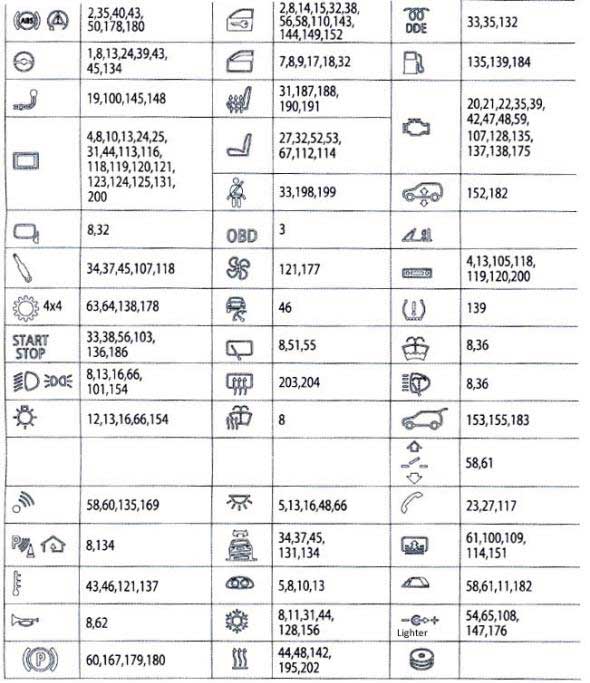

Расшифровка предохранителей салонного блока BMW F10
| 1 | 10A Блок управления пространством для ног в BMW F10 |
| 2 | 5A Система динамического контроля стабильности (DSC) BMW F10 |
| Блок управления дверью водителя и пассажира | |
| 3 | 5A Центральный шлюз управления в BMW F10 |
| Диагностический разъем OBD-II | |
| 4 | 5A Основной блок управления электроникой |
| 5 | |
| 6 | |
| 7 | 30A Распределительная коробка предохранителей BMW F10 |
| 8 | 30A Распределительная коробка предохранителей BMW F10 |
| 9 | 30A Распределительная коробка предохранителей BMW F10 |
| 10 | 10A Комбинация приборов BMW F10 |
| 11 | 7,5A Блок управления климат-контролем и отопителем |
| 12 | 5A Подсветка бардачка в BMW F10 |
| 13 | 5A Переключатели на рулевой колонке BMW F10 |
| Выключатели освещения и сигнала | |
| Система помощи водителю (активная безопасность) | |
| 14 | 15A Распределительная коробка предохранителей |
| 15 | 20A Распределительная коробка предохранителей |
| 16 | 40A Блок управления пространством для ног BMW F10 |
| 17 | 30A Блок управления пространством для ног BMW F10 |
| 18 | 30A Блок управления пространством для ног BMW F10 |
| 19 | 20A Блок управления прицепом в BMW F10 |
| 20 | |
| 21 | |
| 22 | 30A Клапан контроля давления топлива |
| Соленоид дозирования топлива в двигателе BMW F10 | |
| Датчик положения распредвала | |
| Соленоид регулятора давления наддува турбины | |
| Массовый расходомер воздуха (MAF-сенсор) | |
| Соленоид управления турбонаддувом | |
| Bypass компрессора в системе наддува | |
| 23 | 5A Модуль телематики BMW F10 |
| 24 | 10A Выключатели на рулевой колонке |
| 25 | 5A Блок управления Head-Up Display (HUD) |
| 26 | 5A Комбинация приборов BMW F10 |
| 27 | 5A Eject box для мультимедиа |
| 28 | 5A Видеосистема в салоне |
| 29 | 5A Задний блок управления климатом |
| Touchbox устройство управления | |
| 30 | |
| 31 | 5A Задний климатический блок управления BMW F10 |
| или же | |
| Переключатель обогрева задних сидений | |
| 32 | 7,5A Переключатель регулировки сиденья водителя |
| Блок управления дверными выключателями | |
| Переключатель регулировки сиденья пассажира | |
| Электропривод внешних зеркал | |
| или же | |
| Модуль люка в крыше BMW F10 | |
| Задние фонари освещения | |
| 33 | 5A Блок управления преднатяжителями ремней безопасности |
| Блок подогрева сидений BMW F10 | |
| Вентиляционный клапан топливного бака | |
| Запорный клапан топливного бака | |
| или же | |
| Блок управления преднатяжителями ремней | |
| Блок подогрева сидений | |
| 34 | 5A Модуль интеграции шасси BMW F10 |
| 35 | 15A DDE главное реле двигателя |
| 36 | 30A Насос омывателя фар BMW F10 |
| 37 | 30A Система контроля вертикальной динамики |
| 38 | 40A Блок управления доступом к автомобилю |
| 39 | 40A Блок управления гидроусилителем руля |
| 40 | 30A Динамический контроль устойчивости (DSC) BMW F10 |
| 41 | |
| 42 | Электрогидравлические соленоиды крепления двигателя |
| Клапан EGR системы рециркуляции | |
| Датчик качества моторного масла | |
| Лямбда-зонд за катализатором | |
| Лямбда-зонд перед катализатором BMW F10 | |
| Массовый расходомер воздуха | |
| Bypass компрессора турбины | |
| Датчик уровня масла в двигателе | |
| Электромагнит заслонки дросселя | |
| 43 | 5A Электромеханический усилитель руля BMW F10 |
| или же | |
| Клапан дроссельной заслонки | |
| Электромеханический усилитель руля | |
| 44 | 5A Автоматический кондиционер BMW F10 |
| Блок управления камерой парковки | |
| 45 | 5A Система управления вертикальной динамикой |
| Блок гидроусилителя руля | |
| 46 | 5A Блок заслонки радиатора |
| Система круиз-контроля | |
| 47 | 20A Насос рециркуляции охлаждающей жидкости EGR |
| Соленоид рециркуляции выхлопа | |
| или не используется в BMW F10 | |
| 48 | 5A Электрохромное зеркало заднего вида |
| Подогреватель картера двигателя | |
| 49 | |
| 50 | |
| 51 | 30A Модуль стеклоочистителей BMW F10 |
| 52 | 30A Блок управления сиденьем водителя |
| или же | |
| Переключатель регулировки сиденья водителя | |
| 53 | 30A Блок управления сиденьем пассажира |
| или же | |
| Переключатель регулировки сиденья пассажира | |
| 54 | 20A Передние и задние 12В розетки, прикуриватель BMW F10 |
| 55 | 20A Задний дворник на универсале F11 | 56 | 5A Блок контроля доступа BMW F10 |
| 57 | |
| 58 | 5A Шумовой фильтр аудиосистемы |
| Модуль люка в крыше | |
| 59 | 10A Насос интеркулера |
| 60 | 5A Выключатель электронного стояночного тормоза |
| 61 | 20A Электропривод люка на крыше BMW F10 |
| 62 | 15A Электрический сигнал |
| 63 | 10A Автоматическая трансмиссия BMW F10 |
| 64 | 7,5A Селекторный переключатель АКПП |
| 65 | 15A Дополнительная 12В розетка в салоне |
| Или же | |
| Вспомогательная система обогрева | |
| (20А вариант также применяется) | |
| 66 | 7,5A Электропривод люка |
| или же | |
| Блок дверных выключателей | |
| Электропривод внешних зеркал | |
| 67 | 10A Переключатели регулировки сидений |
| или же | |
| Переключатель сиденья водителя BMW F10 | |
| Переключатель сиденья пассажира | |
| Клапанный блок поясничной поддержки | |
| 68 | 40A Вентилятор системы охлаждения |
| 69 | 50A Динамический контроль устойчивости (DSC) |
| 70 | 60A Реле отключения вентилятора охлаждения |
| 71 | 50A Подогреватель топливного фильтра BMW F10 |
За работу прикуривателя и розеток в BMW F10 отвечают предохранители: 54, 65, 108, 147, 176. Часть из них находится в блоке багажника.
Ниже основного блока предохранителей в салоне BMW F10 расположено реле отключения вентилятора системы охлаждения двигателя.
Блоки в багажнике
Блок предохранителей и реле
Чтобы добраться до блока предохранителей BMW F10 в багажнике, снимите заглушку на правой боковой панели обшивки.
Всегда проверяйте назначение предохранителей BMW F10 по инструкции в блоке багажника или официальной технической документации для вашей модели.

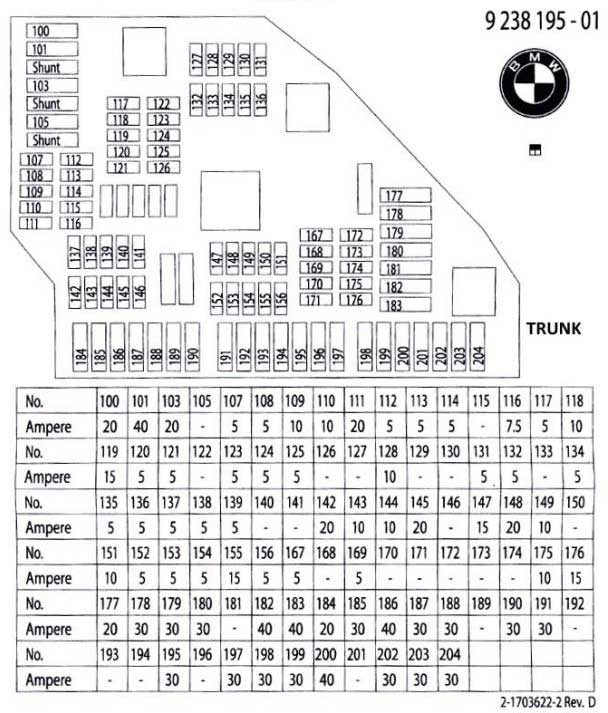

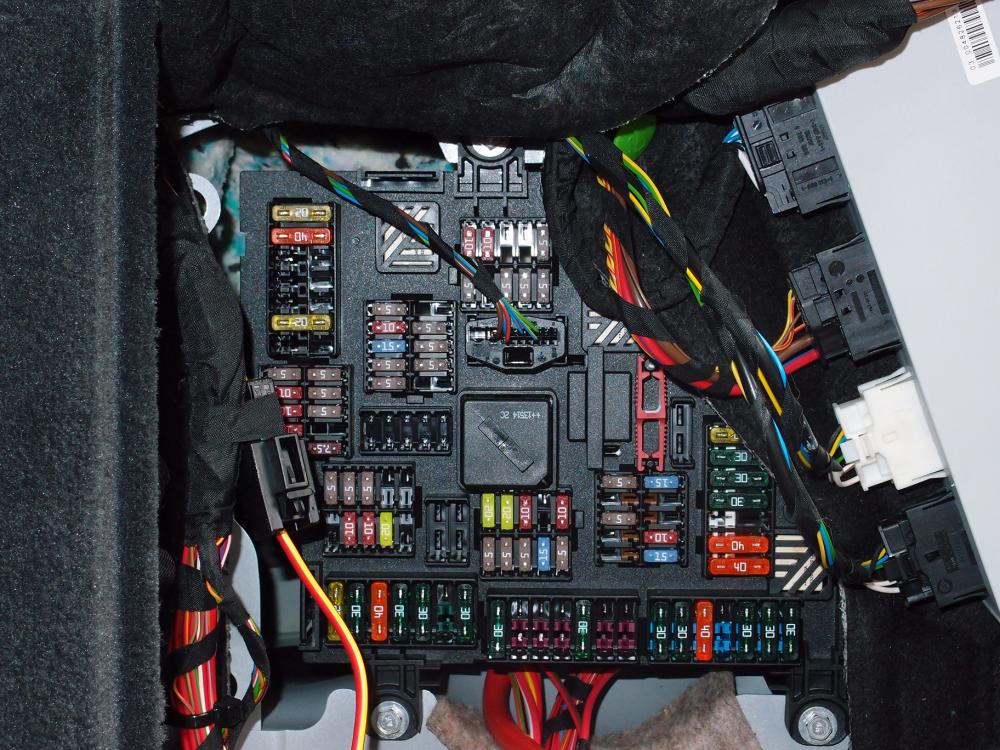

Пример расположения предохранителей в багажнике BMW F10

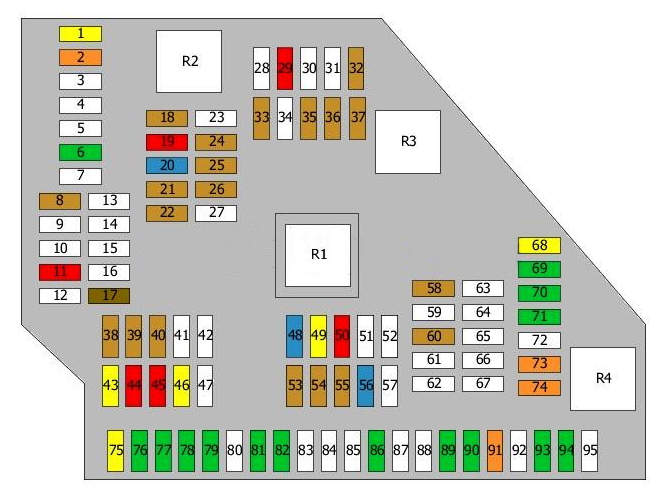

Схема блока предохранителей в багажнике BMW F10
Расшифровка предохранителей багажного блока BMW F10
| 1 | 20A Блок управления прицепом BMW F10 |
| 2 | 40A Блок управления пространством для ног |
| 3 | |
| 4 | |
| 5 | |
| 6 | 30A Hi-Fi аудиоусилитель BMW F10 |
| или же | |
| Модуль Bluetooth-гарнитуры | |
| 7 | |
| 8 | 5A Система управления зарядкой аккумулятора |
| или же | |
| Динамический контроль устойчивости (DSC) | |
| 9 | |
| 10 | |
| 11 | 10A Автоматическая задняя дверь BMW F10 |
| 12 | |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | 7,5A Задний информационный дисплей |
| 18 | 5A Модуль телематики |
| USB-порты в салоне | |
| 19 | 10A Основной информационный дисплей BMW F10 |
| Задний блок информационно-развлекательной системы | |
| 20 | 15A Модуль Bluetooth-гарнитуры |
| Аудиосистема премиум-класса | |
| 21 | 5A Hi-Fi аудиоусилитель |
| DVD-проигрыватель | |
| 22 | 5A Информационно-развлекательный блок управления iDrive |
| Вентилятор охлаждения электроники | |
| Видеосистема для задних пассажиров | |
| или же | |
| Информационно-развлекательный блок | |
| Вентилятор системы | |
| 23 | |
| 24 | 5A Блок управления камерой BMW F10 |
| 25 | 5A Блок системы ночного видения |
| 26 | 5A Видеосистема развлечений |
| 27 | |
| 28 | |
| 29 | 10A Электромагнит заслонки дросселя |
| 30 | |
| 31 | |
| 32 | 5A Система предупреждения о выходе из полосы |
| 33 | 5A Дополнительный электрический обогреватель |
| Блок управления складной крышей | |
| или же | |
| Дополнительный обогреватель салона | |
| Правая фара дальнего света | |
| 34 | |
| 35 | 5A Датчик развала задней подвески |
| Система помощи при парковке | |
| или же | |
| Датчик развала оси | |
| Servotronic система рулевого управления | |
| 36 | 5A Электрический клапан выпускной заслонки |
| 37 | 5A DC-DC преобразователь напряжения |
| Блок управления складной крышей BMW F10 | |
| 38 | 5A Реле отключения вентилятора охлаждения |
| 39 | 5A Раздаточная коробка электрооборудования |
| 40 | 5A Диагностика утечки топлива |
| Мониторинг давления в шинах (TPMS) | |
| 41 | |
| 42 | |
| 43 | 20A Вспомогательная отопительная система |
| 44 | 10A Автоматическая дверь багажника |
| 45 | 10A Автоматическая дверь багажника |
| 46 | 20A Концевые выключатели дверей |
| 47 | |
| 48 | 15/20A Дополнительная 12В розетка в багажнике |
| 49 | 20A Блок управления складной крышей |
| или же | |
| Модуль буксировки прицепа BMW F10 | |
| 50 | 10A Автоматическая дверь |
| 51 | |
| 52 | |
| 53 | 5A Система управления высотой кузова |
| 54 | 5A Пульт управления крышкой багажника |
| Переключатель задней двери | |
| 55 | 5A Подсветка багажного отделения |
| 56 | 15A Электропривод задней двери и замка багажника |
| 57 | |
| 58 | 5A Блок управления электронным стояночным тормозом |
| 59 | |
| 60 | 5A Система сигнализации |
| или же | |
| Аварийная система вызова помощи | |
| Детектор утечки вакуума | |
| 61 | |
| 62 | |
| 63 | |
| 64 | |
| 65 | |
| 66 | |
| 67 | |
| 68 | 20A Вентилятор дополнительного отопителя |
| 69 | 30A Раздаточная коробка предохранителей |
| 70 | 30A Блок управления стояночным тормозом BMW F10 |
| 71 | 30A Блок управления стояночным тормозом BMW F10 |
| 72 | |
| 73 | 40A Реле компрессора кондиционера |
| или же | |
| Система мягкой складной крыши | |
| 74 | 40A Пульт управления багажником |
| 75 | 20A Электропривод топливного насоса |
| 76 | 30A Hi-Fi аудиоусилитель |
| или не используется | |
| 77 | 30A DC-DC преобразователь |
| 78 | 30A Блок подогрева задних сидений |
| или же | |
| Блок управления задними сиденьями BMW F10 | |
| 79 | 30A Блок подогрева задних сидений |
| или же | |
| Блок управления задними сиденьями | |
| 80 | |
| 81 | 30A Подогрев сиденья водителя BMW F10 |
| 82 | 30A Подогрев сиденья пассажира BMW F10 |
| 83 | |
| 84 | |
| 85 | |
| 86 | 30A Дополнительный электрический обогреватель |
| 87 | |
| 88 | |
| 89 | 30A Блок преднатяжителей ремней безопасности |
| или не используется | |
| 90 | 30A Блок преднатяжителей ремней безопасности |
| или не используется | |
| 91 | 40A Hi-Fi аудиоусилитель премиум |
| 92 | |
| 93 | 30A Дополнительный обогреватель |
| 94 | 30A Обогрев заднего стекла BMW F10 |
| 95 | |
| R1 | Реле терминала 30 (постоянное питание) |
| R2 | Реле терминала 30 (постоянное питание) |
| R3 | Реле терминала 15 (зажигание) |
| R4 | Реле обогрева заднего стекла |
Блок предохранителей
Если в вашем BMW F10 установлена дополнительная батарея, то рядом с главным блоком предохранителей в багажнике может быть второй блок с предохранителями для вспомогательной системы.
Схема дополнительного блока предохранителей BMW F10
Назначение предохранителей дополнительного блока
- Блок управления дополнительной батареей 5А
- Резерв
- Блок управления дополнительной батареей 20А
- Блок аудиосистемы 5/2А
- Разъем зарядки 10А BMW F10
- Блок аудиосистемы 20А
- Резерв 5А
- Резерв 5А
- Блок управления дополнительной батареей 5А
- Резерв
- Разъем зарядки 10А
- Резерв
- Резерв 5А
- Переключатели освещения 5А
- Резерв
- Блок управления дополнительной батареей 5А
- Резерв 10А
- Блок управления дополнительной батареей 10А
- Блок управления дополнительной батареей 5А
- Блок управления дополнительной батареей 5А
Блок реле
Схема блока реле в багажнике BMW F10
Обозначение реле в багажном блоке BMW F10
- R1 — реле аварийной сигнализации
- R2 — задние электрические стеклоподъемники
- R3 — реле отключения систем
- R4 — реле задних электрических стеклоподъемников
- R5 — реле сцепления компрессора кондиционера
- F1 — 100,0 А — блок предохранителей № 2 в багажнике BMW F10
Силовой блок предохранителей
На положительном клемме основной аккумуляторной батареи (при наличии дополнительной АКБ элементы аналогичны) в BMW F10 размещены высокомощные силовые предохранители и ключевые реле:
| 1 | 100A Реле вентилятора охлаждения BMW F10 |
| 2 | 100A DDE главное реле двигателя |
| 3 | 100/125A Электромеханический усилитель руля |
| Реле отключения питания | |
| Блок предохранителей № 2 багажника | |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 50A Hi-Fi аудиоусилитель |
| 7 | 60A Датчик развала задней подвески |
| 8 | 100A Блок предохранителей № 1 багажника BMW F10 |
| 9 | 250A Распределительная коробка |
| 10 | 100/150A Блок предохранителей № 1 багажника BMW F10 |
Блок под капотом
Схема моторного блока предохранителей BMW F10
Расшифровка предохранителей подкапотного блока BMW F10
| 1 | 5А Электромеханический усилитель руля |
| 2 | 30А Дистрибьютор электроники двигателя |
| Электроника силового агрегата BMW F10 | |
| или же | |
| Электроника двигателя | |
| 3 | 125А Электромеханический усилитель руля |
| или же | |
| Электромеханический усилитель руля BMW F10 | |
| Суперконденсатор | |
| R1 | DDE главное реле двигателя |
Дополнительная информация
Для наглядности рекомендуем просмотреть видео по ремонту прикуривателя в BMW F10 через замену предохранителя (вертикальный формат). В ролике показано точное расположение всех блоков предохранителей BMW F10.
Инструкция по эксплуатации
Чтобы узнать больше деталей о BMW F10, скачайте полную официальную инструкцию по эксплуатации: «скачать».
Если у вас есть дополнения по предохранителям или схемам BMW F10 — делитесь в комментариях!
