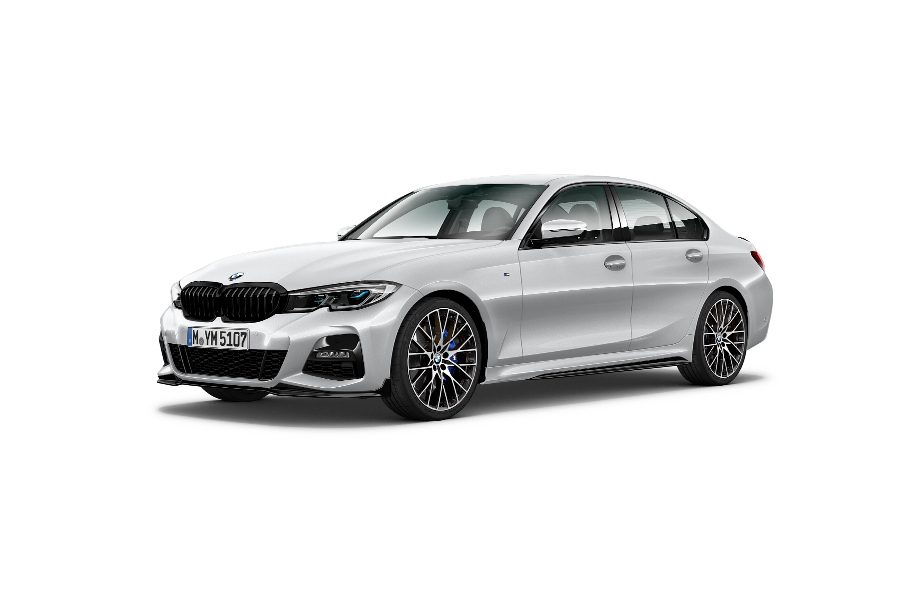

BMW 3 серии G20 — седан седьмого поколения популярной линейки BMW 3-й серии, где G21 обозначает универсал. Эти модели выпускались в период с 2018 по 2024 год, включая версии 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов. В этой статье мы подробно рассмотрим предохранители и реле для BMW 3 G20/G21, включая распиновку блоков, схемы расположения, фото-иллюстрации и примеры. Особо выделим предохранитель прикуривателя BMW 3 G20, а также добавим ключевые аспекты для замены предохранителей и диагностики электрики.
Функции предохранителей и реле в BMW 3 G20/G21 могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего автомобиля.
Предохранительные блоки в салоне
Блок на стороне пассажира
С правой стороны, под бардачком, размещен блок предохранителей и реле для BMW 3 G20.
Фото — пример
Схема
Описание
| 20 | 30А Электропривод стеклоподъемника двери водителя с управляющей электроникой |
| 21 | 30А Стеклоподъемник переднего пассажира с управляющей электроникой |
| 22 | 30А Задний электрический стеклоподъемник со стороны водителя с управляющей электроникой |
| 23 | 30А Задний электрический стеклоподъемник со стороны пассажира с управляющей электроникой |
| 24 | 30А Левая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 25 | 20А Функциональный центр крыши |
| 26 | 40А BCM |
| 27 | — |
| 28 | 40А Система динамической стабилизации (DSC) |
| 29 | 20А Электронное управление коробкой передач, раздаточная коробка |
| 30 | 15А Медиасистема |
| 31 | 15А |
| 32 | 5А Панель управления центральной консоли, парковка |
| 33 | Батарея 5А |
| 34 | 5А Блок управления приборной панелью |
| 35 | — |
| 36 | 5A Функциональный центр на крыше (картографический фонарь, внутреннее освещение, окружающее освещение) |
| 37 | 5А Центральный замок |
| 38 | 5А Электронный модуль наружной ручки двери водителя |
| 39 | 60А BCM |
| 40 | 40А Двигатель вентилятора с выходным каскадом |
| 41 | — |
| 46 | 20А Прикуриватель, термоэлектрический подстаканник |
| 47 | 20А Управление двигателем |
| 48 | 20А Подогрев сидений |
| 49 | 10А Электрическая регулировка рулевой колонки |
| 50 | 30А Подогрев сидений |
| 51 | 30А Управление двигателем |
| 52 | 20А Электронный блок обогрева сиденья |
| 53 | 30А Модуль прицепа |
| 54 | 20А Автономный дополнительный отопитель |
| 55 | 30А Модуль сиденья (с модулем сиденья), блок переключателей регулировки сиденья (без модуля сиденья) |
| 56 | 30А Модуль сиденья (с модулем сиденья), блок переключателей регулировки сиденья (без модуля сиденья) |
| 57 | 10А Электрическая регулировка рулевой колонки |
| 59 | 5А Электрохромное внутреннее зеркало заднего вида |
| 60 | 5А Помощник водителя |
| 61 | 5А Подсветка центральной обивки задней двери (со стороны водителя), подсветка кармана задней двери (со стороны водителя), подсветка внутренней ручки задней двери (со стороны водителя), подсветка обшивки задней двери со стороны водителя (сверху), подсветка заднего левого динамика, дополнительный водяной насос (Дизель) |
| 62 | 5А Аккумулятор, подсветка динамика панели приборов, освежитель воздуха, CD-привод, ионизатор, стартер-генератор 48В (B57, B58) |
| 63 | 5А Выключатель освещения перчаточного ящика, система камеры водителя, блок управления питанием 48 В (PCU48), аккумуляторная батарея 48 В |
| 64 | 5А Блок клапанов регулировки ширины спинки водительского сиденья, блок клапанов поясничной опоры водителя, блок переключателей регулировки сиденья (со стороны водителя), задний фонарь в пространстве для ног (со стороны водителя), подсветка спинки сиденья водителя, USB-порт для зарядки, модуль накачивания переднего левого сиденья |
| 65 | 5А Блок клапанов регулировки ширины спинки переднего пассажира, Блок клапанов поясничной опоры переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Заднее освещение пространства для ног (со стороны переднего пассажира), Подсветка задней панели спинки переднего пассажира, USB-разъем для зарядки №2, Модуль накачивания переднего правого сиденья |
| 66 | 5A Верхняя центральная подсветка приборной панели, верхняя подсветка приборной панели со стороны переднего пассажира, нижняя центральная подсветка приборной панели, нижняя подсветка приборной панели со стороны водителя/пассажира, освещение пространства для ног спереди слева и справа |
| 67 | 5A Блок переключателей на двери водителя, Блок переключателей на сиденье водителя, Подсветка внутренней ручки двери водителя, Подсветка обивки панели двери водителя (в центре), Подсветка кармана двери водителя, Подсветка панели обшивки двери водителя (вверху), Подсветка переднего левого среднечастотного динамика, Передний левый высокочастотный динамик Освещение |
| 68 | 5A Наружное зеркало пассажира, Распределительный блок двери пассажира, Подсветка внутренней ручки двери пассажира, Подсветка обшивки двери переднего пассажира (центр), Подсветка кармана двери переднего пассажира, Подсветка обшивки двери переднего пассажира (сверху), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого колеса твитер |
| 69 | 5А Жалюзи радиатора (верхние, нижние) |
| 70 | 5А Задний распределительный щиток, реле отключения электро вентилятора, электровентилятор |
| 71 | 5A Камера кругового обзора (с камерой кругового обзора), камера заднего вида |
| 72 | 7,5А Управление двигателем |
| 73 | 5А Блок управления приборной панелью |
| 74 | 10A USB-разъем |
| 75 | 10А Модуль безопасности при столкновении |
| 76 | 5А Помощник водителя |
Предохранитель №46 на 20А отвечает за функционирование прикуривателя в BMW 3 G20, включая розетку и подстаканник.
Блок предохранителей в BDC
Отсек с предохранителями интегрирован в электронный блок управления BDC (Body Domain Controller), который установлен на правой стойке под обшивкой салона со стороны пассажира в BMW 3 G20.
Фото — пример
Схема
Обозначение
- 5A Блок переключателей на рулевой колонке, передняя центральная вентиляционная решетка, панель управления аудиосистемой, блок управления освещением, головное устройство
- 7.5A Диагностический разъем, электронная система регулировки дорожного просвета, платформа вертикальной динамики
- 7.5А Система отопления/ кондиционирования воздуха, функциональный модуль задней двери, датчик дождя/ света/ солнца/ конденсации
- 5А Электронный модуль внешней ручки двери со стороны пассажира, электронный модуль внешней ручки задней двери со стороны водителя, электронный модуль внешней ручки двери со стороны заднего пассажира, блок управления питанием, блок телематической связи
- 20А Реле блокировки, реле разблокировки (двери, лючок топливного бака)
- 20А Реле блокировки двери водителя, реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок двери со стороны заднего пассажира, привод центрального замка лючка бензобака)
Блок на стороне водителя
Под панелью приборов со стороны водителя в BMW 3 G20 установлен дополнительный блок предохранителей и реле.
Внешний вид блока примерно такой.
Схема
Назначение
| 101 | — |
| 102 | 7,5А Электроника, управление двигателем |
| 103 | — |
| 104 | — |
| 105 | |
| 106
|
