Предохранители и реле BMW 2 Active Tourer F45 и Gran Tourer F46 производились с 2015 по 2021 год. Модели Active Tourer обозначены как F45, а Gran Tourer — как F46. В этой статье мы подробно разберем расположение блоков предохранителей и реле для BMW 2 Tourer F45 F46, включая схемы, фото и характеристики. Особое внимание уделим предохранителю прикуривателя BMW 2 Series Tourer.
Функции предохранителей и реле в BMW 2 Tourer F45 F46 могут варьироваться в зависимости от года выпуска, комплектации и электрической системы автомобиля.
Расположение блоков предохранителей в салоне BMW 2 Series Tourer
Основной блок предохранителей и реле BMW F45 F46

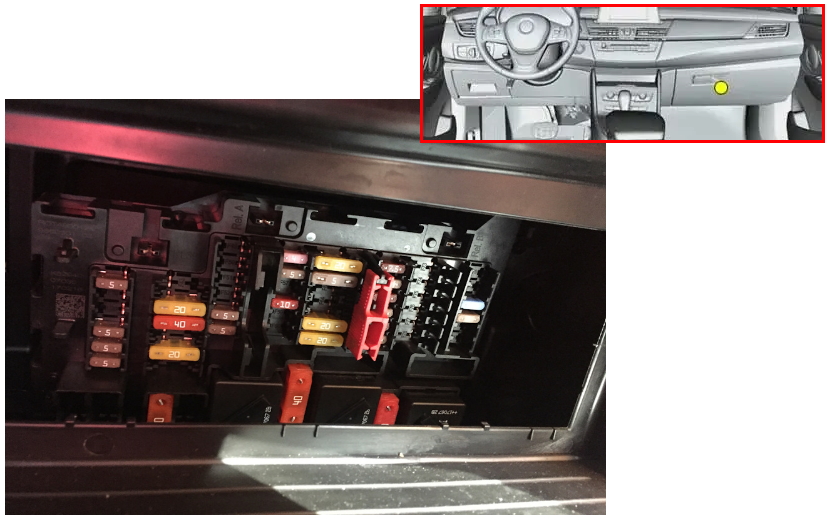

Главный блок предохранителей и реле в интерьере BMW 2 Active Tourer F45 и Gran Tourer F46 размещен за перчаточным ящиком на стороне переднего пассажира.

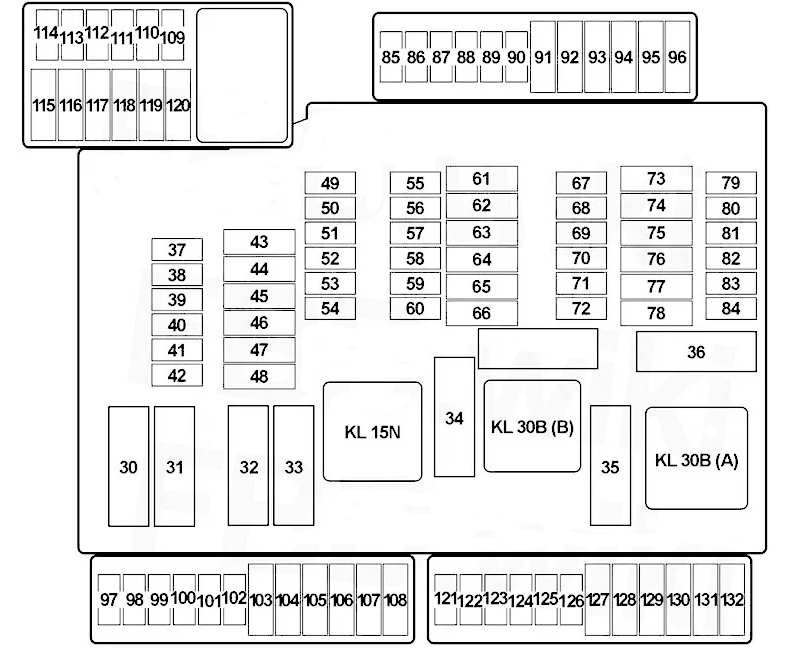

Диаграмма блока предохранителей BMW 2 Tourer

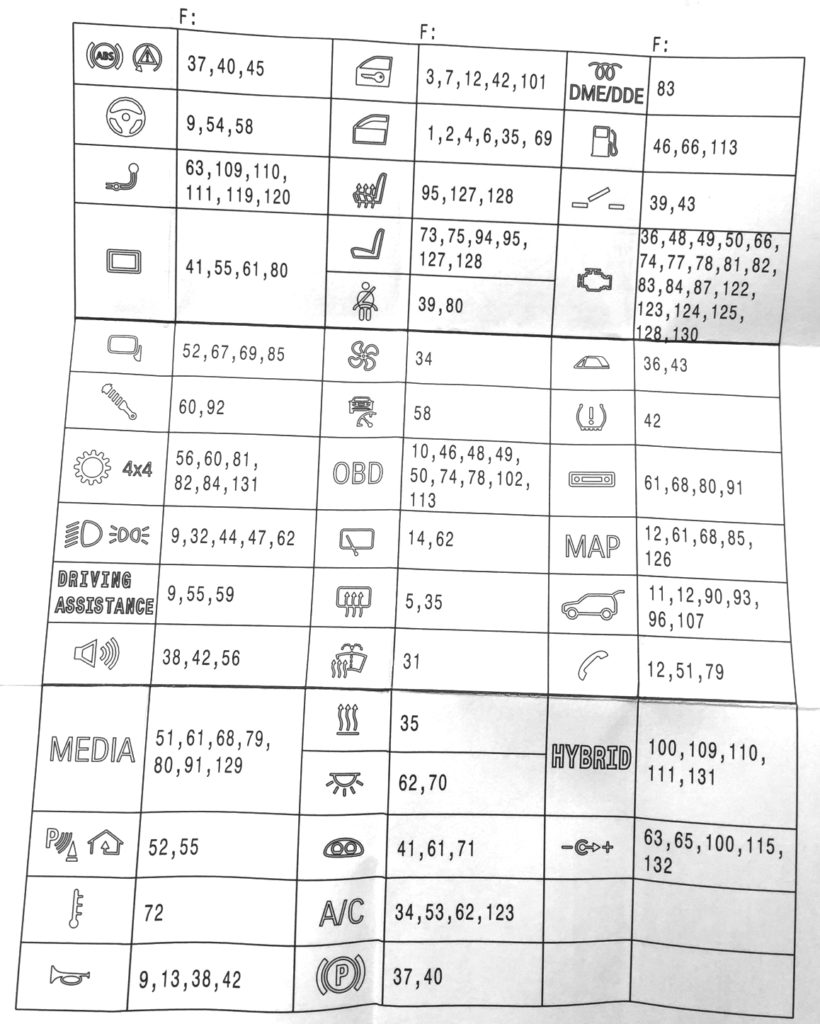

Расшифровка предохранителей и реле BMW F45 F46
| 30 | — |
| 31 | — |
| 32 | 40A Контроллер домена тела |
| 33 | — |
| 34 | 40A Выходной каскад вентилятора |
| 35 | 50A Контроллер домена тела |
| 37 | 5A Кнопка стояночного тормоза |
| 38 | 5A Сирена с датчиком наклона |
| 39 | 5A Функциональный центр крыши |
| 40 | 5A Динамический контроль устойчивости (DSC) |
| 41 | 5A Блок управления комбинацией приборов |
| 42 | 5A Приемник дистанционного управления |
| 43 | 30A Функциональный центр крыши |
| 44 | 20A Правая фара |
| 45 | 30A без электромеханического стояночного тормоза: динамический контроль устойчивости (DSC) |
| 40A с электромеханическим стояночным тормозом: динамический контроль устойчивости (DSC) | |
| 46 | 5A Обнаружение утечки естественного вакуума |
| 47 | 30A 2015–2016: Продольное распределение крутящего момента. |
| 20A 2016-2022: Левая фара | |
| 48 | 30A Блок управления селективной каталитической регенерацией (SCR) |
| 49 | 5A Электрическая заслонка выхлопа, электроника управления дополнительным электроотопителем №2 |
| 50 | 5A Привод жалюзи радиатора, датчик каталитического нейтрализатора воздуха (кроме PHEV) |
| 51 | 5A Основание вентилятора |
| 52 | 5A Электрохромное внутреннее зеркало заднего вида |
| 53 | 5A Датчик автоматического контроля рециркуляции воздуха (AUC) |
| 54 | 5A Электромеханический усилитель рулевого управления |
| 55 | 4A Камера заднего вида, помощник при парковке |
| 56 | 5A Продольное распределение крутящего момента, Генератор звука автомобиля (PHEV), Генератор звука автомобиля №2 (PHEV) |
| 57 | — |
| 58 | 10A Коммутатор на рулевой колонке |
| 59 | 5A Система помощи водителю на основе камеры |
| 60 | 5A Дополнительная дополнительная система |
| 61 | 20A Головное устройство (радио или навигационная система) |
| 62 | 5A Переднее внутреннее освещение, дождевой свет, датчик солнечной конденсации, подсветка косметических зеркал, внутреннее освещение третьего ряда сидений, подсветка декоративных полос, подсветка отделки салона, подсветка обшивки дверей |
| 63 | 20A Розетка для прицепа |
| 64 | — |
| 65 | 20A Передний прикуриватель (розетка 12 В), розетка (под перчаточным ящиком) |
| 66 | 20A Электроника управления электрическим топливным насосом |
| 67 | 7,5A 2015–2017: Наружное зеркало (передний пассажир) |
| 5A 2017–2022: Наружное зеркало (передний пассажир) | |
| 68 | 5A Тачбокс, контроллер (CON), USB-хаб, USB-разъем для зарядки №3 |
| 69 | 7,5A 2015-2017: Наружное зеркало (блок переключателей — дверь водителя) |
| 5A 2017-2022: Наружное зеркало (блок переключателей — дверь водителя) | |
| 70 | 5A Подсветка багажного отделения, подсветка перчаточного ящика, кнопка задней крышки на внутренней стороне задней крышки |
| 71 | 7,5A Блок управления комбинацией приборов |
| 72 | 5A Реле отключения электровентилятора |
| 5A Вентилятор >400 Вт: встроенный модуль питания | |
| 73 | 10A Спинка сиденья водителя с регулировкой (блок клапанов), блок клапанов поясничной опоры водителя, переключатель регулировки ширины спинки сиденья водителя |
| 74 | 7,5A Бензин (ТУ): Насос охлаждающей жидкости турбокомпрессора |
| 75 | 10A Спинка сиденья переднего пассажира с регулировкой (блок клапанов), блок клапанов поясничной опоры пассажира, переключатель регулировки ширины спинки сиденья пассажира |
| 76 | 5A 2015–2017: Переднее освещение салона |
| 77 | 10A Датчик оксида азота после каталитического нейтрализатора селективного каталитического восстановления (SCR) |
| 78 | 15A Блок управления селективной каталитической регенерацией (SCR) |
| 79 | 5A Основание, лоток для принадлежностей для беспроводной зарядки, лоток для принадлежностей для беспроводной зарядки Антенный усилитель |
| 80 | 5A Переднее внутреннее освещение |
| 81 | 15A Электронное управление коробкой передач |
| 82 | 5A Уровень селектора (переключатель передач) |
| 83 | 5A 2015–2016: Цифровая электроника двигателей. |
| 7,5A 2016–2022: Цифровая электроника двигателей. | |
| 84 | 5A с механической коробкой передач: модуль сцепления |
| 5A с коробкой передач с двойным сцеплением: блок управления коробкой передач с двойным сцеплением, реле коробки передач с двойным сцеплением. | |
| 85 | 5A Электрохромное внутреннее зеркало заднего вида |
| 86 | — |
| 87 | — |
| 88 | — |
| 89 | — |
| 90 | 5A Автоматическое срабатывание крышки багажного отделения |
| 91 | — |
| 92 | 10A Дополнительная дополнительная система |
| 93 | — |
| 94 | 20A Электроника дистанционного управления разблокировкой спинки сиденья |
| 95 | 30A Блок переключателей регулировки сиденья со стороны переднего пассажира |
| 96 | 10A Замок крышки багажника /задней двери |
| 97 | 5A Вспомогательный блок управления |
| 98 | — |
| 99 | — |
| 100 | 5A PHEV: высоковольтный аккумуляторный блок |
| 101 | 5A Считыватель идентификаторов, модуль совместного использования автомобилей (CSM) |
| 102 | — |
| 103 | 20A Правая фара |
| 104 | 20A Левая фара |
| 105 | — |
| 106 | — |
| 107 | 40A 2015–2017 гг.: Автоматическое срабатывание крышки багажного отделения. |
| 40A 2017-2022: Функциональный модуль задней двери | |
| 108 | 30A 2020-2022: Функциональный модуль задней двери |
| 109 | 5A Бистабильное реле |
| 110 | 5A Бистабильное реле |
| 111 | Бистабильное реле |
| 112 | — |
| 113 | 10A PHEV (2015–2016): Модуль управления топливным баком под давлением |
| 114 | — |
| 115 | 5A PHEV: удобная зарядная электроника |
| 116 | — |
| 117 | — |
| 118 | — |
| 119 | 20A Модуль прицепа |
| 120 | 20A Модуль прицепа |
| 121 | 7,5A USB-разъем для зарядки №4 |
| 122 | 5A PHEV: газогенератор с терминалом безопасной аккумуляторной батареи |
| 123 | 5A PHEV: электрический компрессор кондиционера, дополнительный электрический обогреватель |
| 124 | 10A PHEV: электромашинная электроника |
| 125 | — |
| 126 | — |
| 127 | 30A Электронный блок обогрева сиденья водителя (базовая версия), модуль сиденья водителя (версия High) |
| 128 | 30A Электроника обогрева сиденья переднего пассажира |
| 129 | 30A Hi-Fi усилитель |
| 130 | 10A Бензин: Насос охлаждающей жидкости 2 в низкотемпературном контуре охлаждающей жидкости |
| 131 | 30A Продольное распределение крутящего момента, масляный насос коробки передач (PHEV) |
| 132 | 20A Розетка под подлокотником, задняя розетка (2015-2018), розетка в багажнике |
Предохранитель прикуривателя в BMW 2 Tourer F45 F46 — номер 65, номиналом 20A, отвечает за работу розетки 12V спереди.
Некоторые реле для BMW 2 Series могут быть размещены отдельно от основного блока предохранителей F45 F46.
Дополнительный блок предохранителей в салоне
Второй блок предохранителей BMW Active Tourer F45 и Gran Tourer F46 установлен на стойке, под приборной панелью.
Диаграмма блока
Обозначение предохранителей BMW 2 Tourer салон
- 30А Электростеклоподъемники (пассажир)
- 30А Электростеклоподъемники (со стороны водителя — сзади)
- 20А Замок двери (передний пассажир)
- 30А Электростеклоподъемники (водитель)
- 30А Обогрев заднего стекла
- 30А Электрический стеклоподъемник (со стороны пассажира — сзади)
- 30А Замок двери (водитель)
- —
- 5А Панель управления освещением, комбинация переключателей на рулевой колонке, панель управления системой помощи водителю с выключателем аварийной сигнализации
- 7.5А Диагностический разъем
- 7.5А Диагностический разъем (2014–2015 гг.), система отопления/кондиционирования, функциональный модуль задней двери (2017–2021 гг.)
- 5А Анализ электроники бесконтактного открывания задней двери, блока телематической связи, электронного модуля наружной ручки двери (водитель/пассажир)
- 15А Сигнал
- —
Проверяйте назначение предохранителей BMW F45 F46 по инструкции к автомобилю, схеме на крышке блока или официальной документации.
Таблица назначения предохранителей в салоне BMW 2 Series
Блоки предохранителей и реле под капотом BMW 2 Tourer F45 F46
Силовой блок предохранителей BMW F45

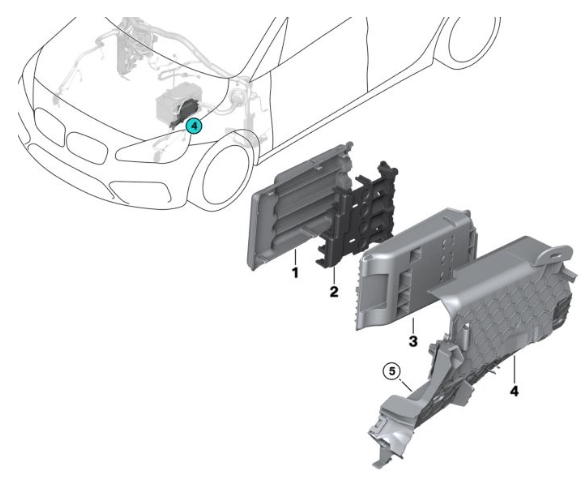

Рядом с аккумуляторной батареей в моторном отсеке BMW 2 Gran Tourer F46 находится силовой блок предохранителей (2), подключенный к положительному терминалу АКБ.

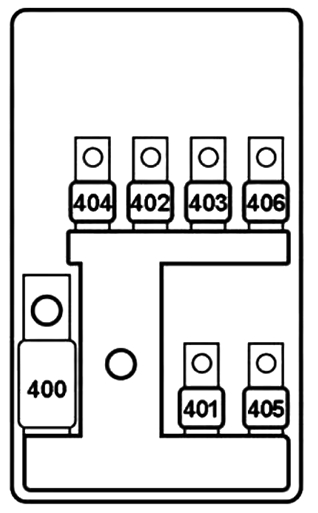

Схема силового блока предохранителей BMW 2 Series
Расшифровка силовых предохранителей под капотом BMW F45 F46
| 400 | 250А Передняя распределительная коробка |
| 401 | 60А Вентилятор → 400 Вт: Электрическое реле отключения вентилятора |
| 80А Вентилятор 600 Вт: Электрическое реле отключения вентилятора | |
| 125А Вентилятор 800 Вт: Электрическое реле отключения вентилятора | |
| 402 | 125А Электромеханический усилитель рулевого управления |
| 403 | 50А →06.18: Динамический контроль устойчивости (DSC) |
| 60А 18.07→: Динамический контроль устойчивости (DSC) | |
| 404 | 125А Контроллер домена тела |
| 405 | 100А Передний электрический вспомогательный обогреватель |
| 406 | 40А Дизель: подогрев топливного фильтра |
| 40А Steptronic с двойным сцеплением: Реле коробки передач с двойным сцеплением | |
| 60А Управляющая электроника дополнительного электро отопителя в моторном отсеке |

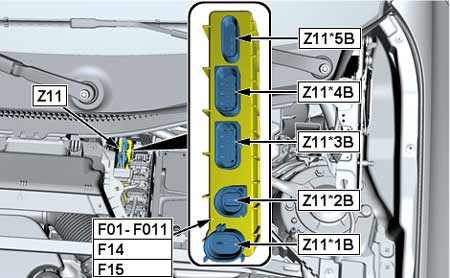

Модуль питания с предохранителями и реле BMW 2 Tourer
В дополнительных модулях питания BMW F45 F46 интегрированы предохранители и реле. При неисправности рекомендуется заменить весь модуль питания для BMW 2 Active Tourer или Gran Tourer.
Если у вас есть дополнения по предохранителям BMW 2 Tourer F45 F46 — оставляйте в комментариях.
