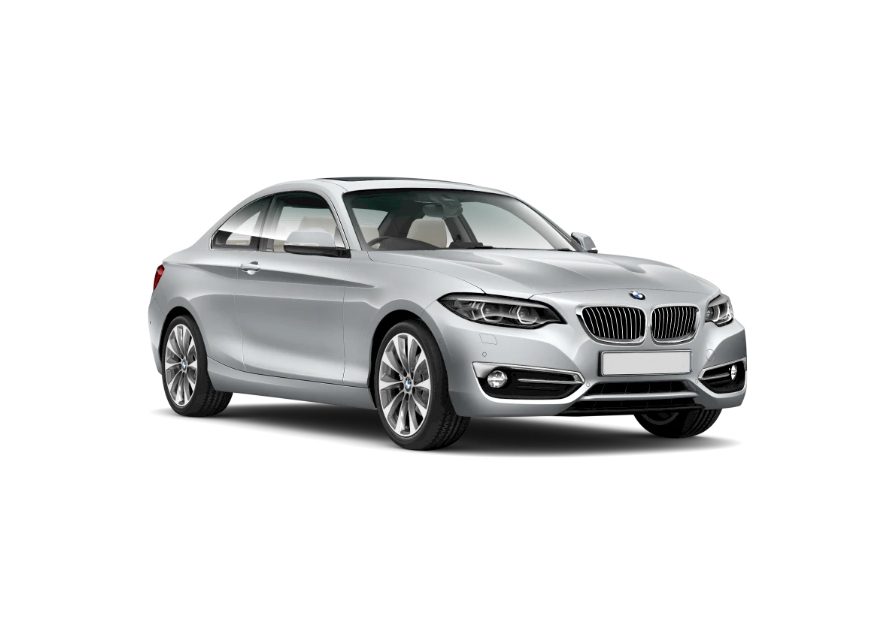

Предохранители и реле BMW 2 серии F22, F23, F87 — это первое поколение компактного купе и кабриолета от BMW, выпускавшееся с 2014 по 2021 год, включая модели 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годов. За период производства автомобиль подвергся обновлению (рестайлингу). В этой статье мы подробно разберем схемы предохранителей и реле для BMW 2 F22 F23 F87, укажем их расположение в блоках, предоставим фото-иллюстрации и особое внимание уделим предохранителю прикуривателя, розетки 12В и других ключевых элементов электрики.
Расположение и функции предохранителей с реле в BMW 2 F22 F23 F87 могут варьироваться в зависимости от комплектации. Для точной информации по распиновке предохранителей проверьте руководство по эксплуатации в багажнике или другую официальную документацию. При сомнениях обратитесь в авторизованный сервис BMW.
Расположение блоков предохранителей под капотом BMW F22 F23
Главный блок предохранителей и реле
Этот блок размещен справа в моторном отсеке, под пластиковой защитной крышкой. Он отвечает за основные системы двигателя и электрики автомобиля.
Фото — иллюстрация расположения
Распиновка схемы блока предохранителей под капотом
Расшифровка предохранителей и реле
| 18 | 15A Диагностический разъём OBD |
| 19 | 10А Электронный блок управления двигателем ECU |
| 20 | 5А Модуль аудиосистемы, электроника складной крыши |
| 21 | 5А Основной блок управления BCM |
| 22 | 7,5А Центральный замок дверей |
| Электрорегулировка зеркала пассажира, салонное освещение | |
| 23 | 10А Главное реле DDE (дизельный двигатель) |
| 24 | Блок EAT8 автоматической трансмиссии, привод 4×4 xDrive |
| 25 | 5А Touchbox, мультимедийная аудиосистема |
| Модуль кузова FRM, ABS, система парктроников PDC | |
| 26 | 5А Подогрев передних сидений |
| 27 | 10A Клапаны поясничной поддержки сидений водителя/пассажира, панель регулировки сидений |
| 28 | 5A Левый передний фонарь |
| Правый передний фонарь | |
| Датчик дождя и света | |
| Салонное освещение | |
| 29 | 5А Электрический насос охлаждающей жидкости |
| 30 | |
| 31 | |
| 32 | Раздаточная коробка xDrive, подушки безопасности SRS |
| 33 | 15А Насос ГБЦ охлаждения |
| Компрессор климат-контроля | |
| Вспомогательный водяной насос | |
| 34 | 10А Система безопасности, преднатяжители ремней |
| 35 | |
| 36 | 40А |
| 37 | 40А |
| 38 | |
| 39 | |
| 40 | 15А Адаптивные фары AFS, габаритные огни, дневные ходовые DRL |
| 41 | 10А |
| 42 | Электрохромное зеркало заднего вида |
| 43 | |
| 44 | 5А Системы помощи водителю на базе камеры, активное рулевое управление Servotronic |
| 45 | 5А Адаптивный круиз-контроль ACC |
| 46 | 5А Подогрев картерной вентиляции |
| Клапан терморегулировки, активные жалюзи радиатора | |
| 47 | 5А Система ночного видения NVS, видео-генератор VSG |
| 48 | 10А Мультифункциональные переключатели на руле |
| 49 | |
| 50 | 5А Панель приборов и дисплей iDrive |
| 51 | |
| 52 | 7,5А Комбинация приборов |
| 53 | 5А Подсветка перчаточного отделения, ambient lighting панели, освещение ног водителя/пассажира |
| 54 | 7,5А Селектор АКПП или МКПП |
| 55 | 5А Электроусилитель руля EPS |
| 56 | 5А Датчик качества воздуха AQS, вентиляция ИБС |
| 57 | 40А Дополнительный предохранительный блок, фары, габариты |
| 58 | 30А DSC динамическая стабилизация |
| 59 | |
| 60 | |
| 61 | |
| 62 | 30А Механизм складной крыши кабриолет |
| 63 | 30А Раздаточная коробка |
| 64 | 20А Обогрев сиденья пассажира |
| 65 | 20А Обогрев сиденья водителя |
| 66 | 20А Прикуриватель и зарядка |
| 67 | 30А Модуль регулировки водительского сиденья |
| Электропривод сиденья водителя | |
| 68 | 30А Электропривод пассажирского сиденья |
| Модуль управления сиденьем пассажира | |
| 69 | 20А Розетка 12В в салоне |
| 70 | 20А Система обогрева |
Предохранители для прикуривателя и розетки 12В в BMW 2 F22 F23 — это позиции 66 и 69 по 20А каждая. Проверьте их при неисправностях зарядки гаджетов.
Блок силовых предохранителей BMW F87
Возле основного блока предохранителей под капотом расположен отдельный силовой блок для высокомощных цепей.
Распиновка схемы
Описание силовых предохранителей
- FL1 — 50/80/125A Реле отключения батареи
- FL2 — 125A Электроусилитель руля EPS
- FL3 — 100A Дополнительный электрический обогреватель PTC
- FL4 — 40A Подогрев топливного фильтра
- FL5 — 40A DSC система стабилизации
- FL6 — 40A Электровентилятор радиатора
В этой зоне также могут быть реле DDE для дизельного двигателя, предохранитель 50А для насоса охлаждения и реле K5 вентилятора.
Вспомогательный блок под капотом
Дополнительный блок предохранителей находится слева в подкапотном пространстве BMW 2 серии.
В нем размещены: реле DDE K2085, предохранители для ECU двигателя (клапан давления топлива, регулятор расхода, датчики распредвала, турбины, лямбда-зонда, MAF, уровня масла, EGR-клапан).
Блоки предохранителей в багажнике BMW F22 F23 F87
В багажнике предусмотрено до трех блоков: основной за правой обшивкой, силовой у аккумулятора (красная крышка) и дополнительный с реле. Это ключевые места для электрики задней части авто.
Схема блоков в багажнике
Всегда сверяйте маркировку предохранителей и реле с документацией вашего BMW 2 серии для безопасности.

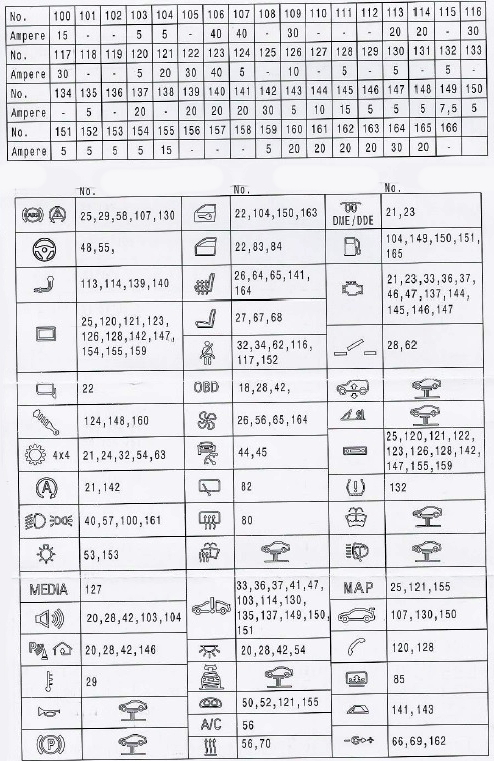

Пример таблицы распиновки
Салонный блок предохранителей BMW 2 F22
Блок в пассажирском салоне установлен на правой А-стойке, скрыт под пластиковой панелью со стороны переднего пассажира.
Распиновка схемы салонного блока
Расшифровка позиций
- Резерв (не используется)
- Резерв (не используется)
- Резерв (не используется)
- Электростеклоподъемник пассажирской двери
- Центральный замок (передние двери)
- Электростеклоподъемник водительской двери
- Центральный замок (задние двери)
- Резерв (не используется)
- Резерв (не используется)
- Панель освещения, модуль помощи водителю, рулевая колонка
- Задний модуль REM, драйверы фар
- IHKA климат-контроль, DSC, OBD-диагностика
- Дверные ручки с подсветкой, бесконтактный багажник, Combox связь
- Сигнал звуковой
Если вы заметили неточность в схемах предохранителей BMW 2 F22 F23 F87 или хотите дополнить информацию — оставьте комментарий ниже.
