BMW F20 — это второе поколение компактного пятидверного хэтчбэка из линейки BMW 1 серии, в то время как BMW F21 — его трехдверная модификация. Эти автомобили производились в период с 2012 по 2018 год, включая 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годы. В этой статье мы подробно разберем предохранители и реле BMW F20 F21, включая схемы расположения блоков, их позиции в автомобиле, фотоиллюстрации и специальное внимание к предохранителю прикуривателя. В завершение предоставим ссылку на полную руководство по эксплуатации BMW F20 на русском языке, полезное для ремонта и обслуживания BMW 1 серии F20/F21.
Функции предохранителей и реле могут варьироваться в зависимости от комплектации. Для точной информации всегда проверяйте руководство пользователя, которое обычно хранится в багажнике, или другую официальную документацию BMW F20 F21. При сомнениях консультируйтесь с авторизованным дилером BMW.
Расположение блоков предохранителей под капотом BMW F20 F21
Главный блок предохранителей

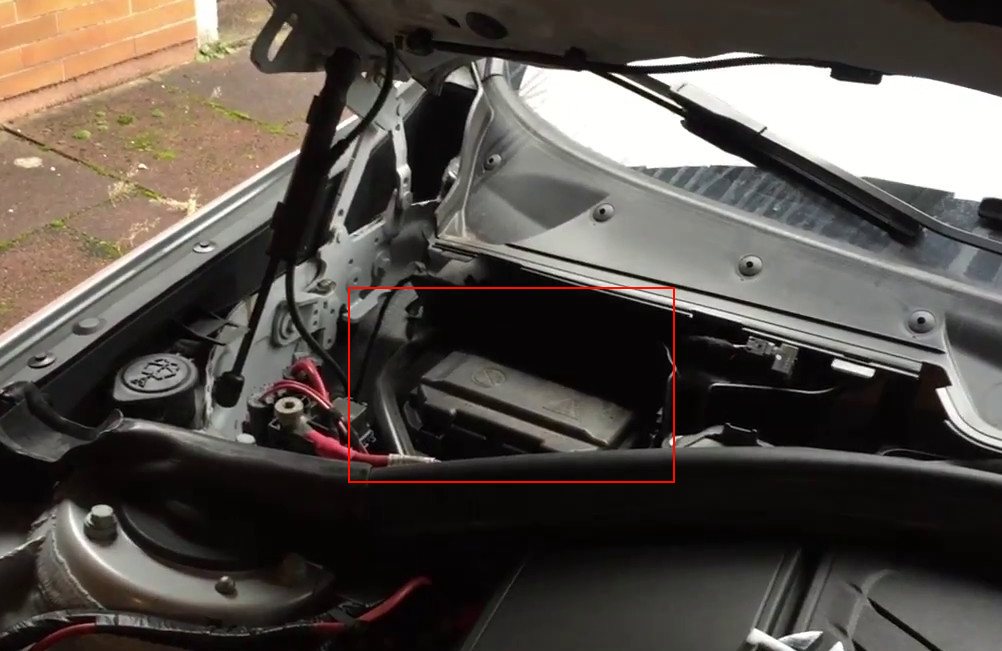

Этот блок размещен справа от моторного отсека, под пластиковой защитной панелью.
Фото — иллюстративное

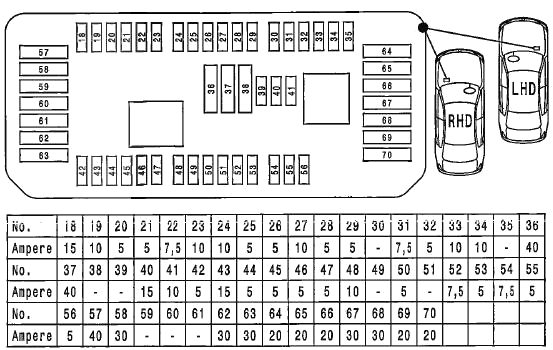

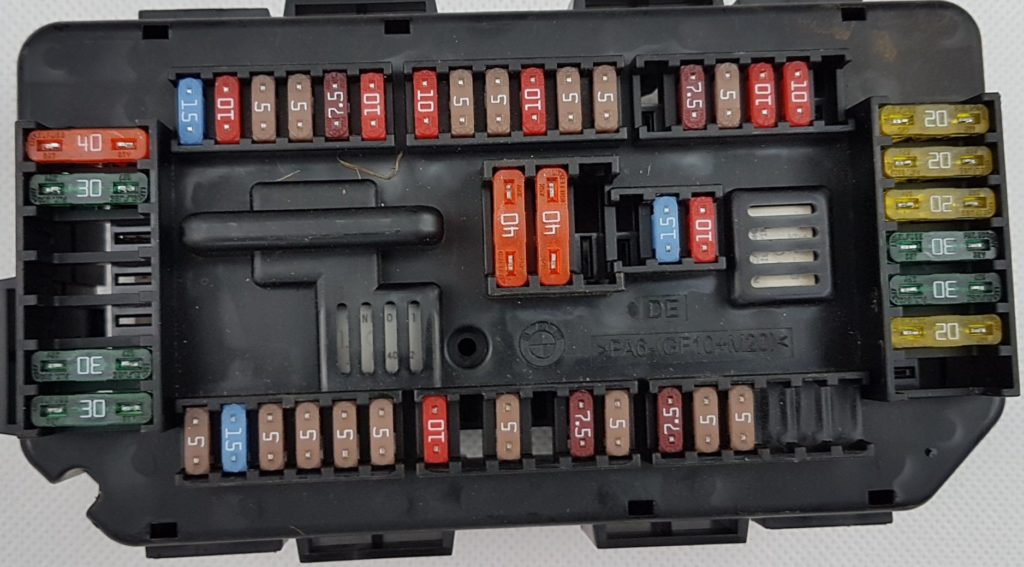

Расположение предохранителей на схеме

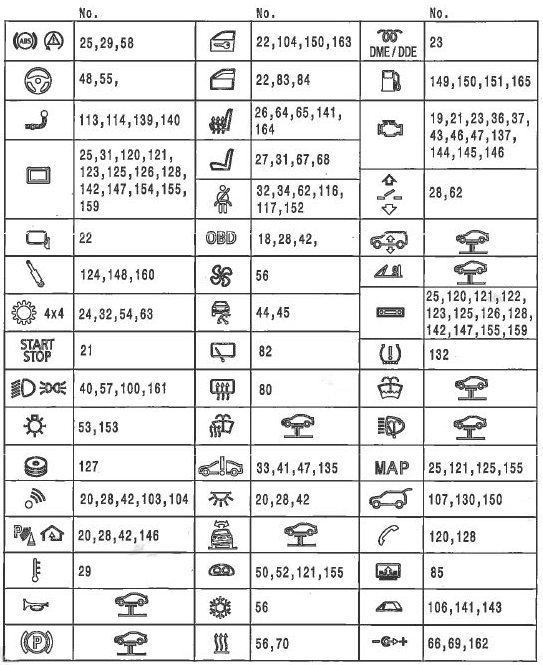

Назначение предохранителей и реле
| 18 | 15A Диагностический разъём |
| 19 | 10А Управление двигателем |
| 20 | 5А Блок управления аудио, электроника крыши |
| 21 | 5А Блок управления |
| 22 | 7,5А Дверные замки |
| Пассажирское зеркало заднего вида, внутреннее освещение | |
| 23 | 10А DDE главное реле |
| 24 | Блок управления электронной автоматической коробкой передач (EAT), 4*4 |
| 25 | 5А Touchbox, аудио |
| Блок управления кузовом, ABS, паркинг | |
| 26 | 5А Обогрев сидений |
| 27 | 10A Клапанный блок поясничной опоры сиденья водителя/ пассажира, блок переключателей регулировки положения сиденья со стороны водителя/ пассажира |
| 28 | 5A Передний левый фонарь |
| Передний правый фонарь | |
| Датчик дождя | |
| Внутреннее освещение | |
| 29 | 5А Насос охлаждающей жидкости |
| 30 | |
| 31 | |
| 32 | Раздаточная коробка, система безопасности |
| 33 | 15А Насос охлаждающей жидкости |
| Компрессор кондиционера | |
| Дополнительный водяной насос | |
| 34 | 10А Система безопасности, ремень безопасности |
| 35 | |
| 36 | 40А |
| 37 | 40А |
| 38 | |
| 39 | |
| 40 | 15А Фары, наружное освещение, габариты |
| 41 | 10А |
| 42 | Электроходное зеркало заднего вида |
| 43 | |
| 44 | 5А Системы поддержки водителя на базе видеокамеры, система активного рулевого управления |
| 45 | 5А Круиз-контроль |
| 46 | 5А Подогреватель вентиляции картера |
| Запорный клапан охлаждающей жидкости, жалюзи | |
| 47 | 5А Электроника системы ночного видения (NVE), автомобильный звук генератор (VSG) |
| 48 | 10А Переключатели на рулевой колонке |
| 49 | |
| 50 | 5А Комбинация приборов |
| 51 | |
| 52 | 7,5А Комбинация приборов |
| 53 | 5А Освещение перчаточного ящика, подсветка декоративной планки панели приборов (водительская/ пассажирская сторона), освещение декоративной планки панели инструментов на стороне водителя, освещение пространства для ног водителя /переднего пассажира |
| 54 | 7,5А Селекторный переключатель |
| 55 | 5А Электронный усилитель руля (EPS) |
| 56 | 5А Датчик качества воздуха, система вентиляции |
| 57 | 40А Блок предохранителей, Фары, наружное освещение, габариты |
| 58 | 30А Динамический контроль устойчивости (DSC) |
| 59 | |
| 60 | |
| 61 | |
| 62 | 30А Складная крыша |
| 63 | 30А Раздаточная коробка |
| 64 | 20А Модуль обогрева сиденья переднего пассажира |
| 65 | 20А Модуль обогрева сиденья водителя |
| 66 | 20А Прикуриватель |
| 67 | 30А Блок управления водительского сиденья |
| Регулировка сиденья водителя | |
| 68 | 30А Регулировка сиденья пассажира |
| Блок управления сиденьем пассажира | |
| 69 | 20А Розетка 12В |
| 70 | 20А Обогрев |
Предохранители номеров 66 и 69 по 20А отвечают за функционирование прикуривателя и розетки в BMW F20 F21.
Блок силовых предохранителей BMW F20 F21
Соседствуя с основным блоком предохранителей и реле, размещается отдельный модуль для силовых предохранителей, важный для высокомощных систем автомобиля.
Расположение на схеме
Назначение силовых предохранителей
- FL1 — 50/80/125A Реле отключения
- FL2 — 125A Электронный усилитель руля (EPS)
- FL3 — 100A Дополнительный обогреватель
- FL4 — 40A Топливный фильтр с подогревом
- FL5 — 40A Динамический контроль устойчивости (DSC)
- FL6 — 40A Двигатель вентилятора
В этой зоне также возможна установка реле DDE, предохранителя на 50А для насоса охлаждающей жидкости и реле электро-вентилятора K5 в BMW F20 F21.
Вспомогательный блок под капотом
Дополнительный блок предохранителей расположен слева в моторном отсеке BMW F20 F21.

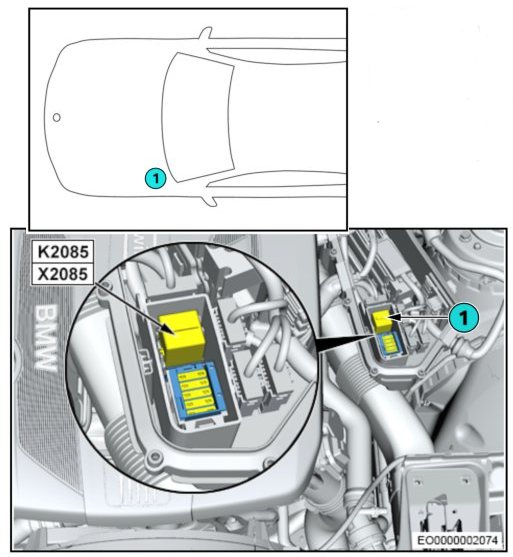

В нем размещаются: основное реле двигателя DDE K2085, а также предохранители для систем управления двигателем, такие как клапан регулировки давления в рампе, регулятор объема топлива, датчик положения распредвала, соленоид регулятора давления наддува, датчик кислорода, массовый расходомер, датчик уровня масла и переключающий клапан охладителя EGR в BMW F20 F21.
Блоки предохранителей в багажнике BMW F20 F21
В багажнике BMW 1 серии F20/F21 предусмотрено до трех блоков с предохранителями: один за правой обшивкой, а два других — рядом с аккумулятором (силовой с красной крышкой и основной с реле).

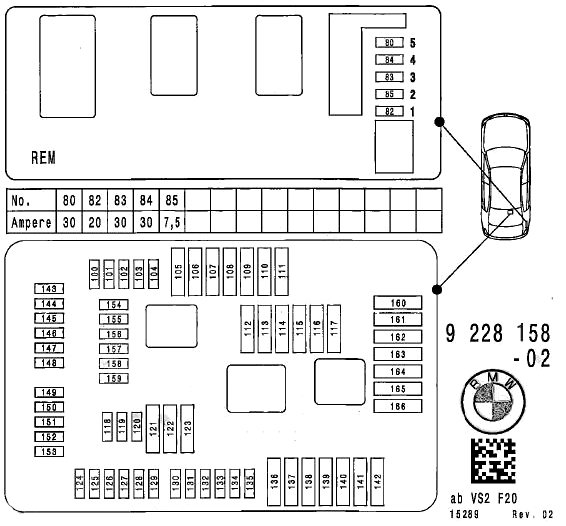

Общая схема блоков
Всегда сверяйте маркировки предохранителей и реле с официальными схемами из руководства по BMW F20 F21.

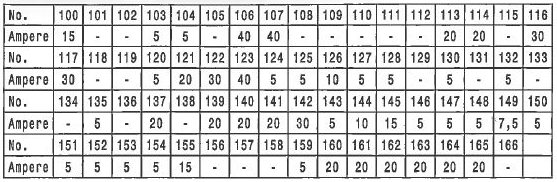

Пример таблицы назначений
Блок предохранителей в салоне BMW F20 F21
Этот блок установлен на правой стойке, под панелью со стороны переднего пассажира.

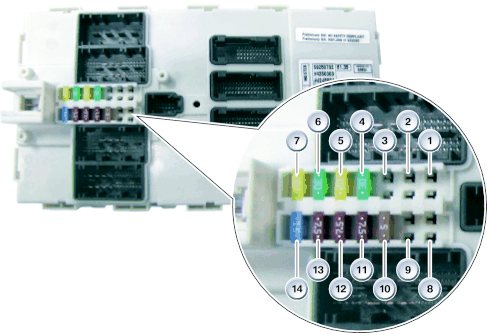

Схема блока
Назначение позиций
- Резерв (не занято)
- Резерв (не занято)
- Резерв (не занято)
- Стеклоподъемник, дверь переднего пассажира
- Центральный замок
- Стеклоподъемник, дверь водителя
- Центральный замок
- Резерв (не занято)
- Резерв (не занято)
- Панель управления светом, блок управления системы поддержки водителя и коммутационный центр в рулевой колонке
- Задний электронный модуль (REM) и драйверный модуль фары
- Встроенная система управления отоплением и кондиционированием, система динамического контроля устойчивости и бортовая система диагностики
- Электронный блок наружной ручки двери, бесконтактной открывание крышки багажника, станция связи Combox и анализ
- Сигнал
Руководство пользователя BMW F20 F21
Если у вас остались вопросы по замене предохранителей BMW F20 или обслуживанию, рекомендуем ознакомиться с полной инструкцией: «скачать».
Таким образом, мы охватили все ключевые аспекты предохранителей и реле в BMW F20/21, включая схемы и фото. Если есть дополнения по ремонту BMW 1 серии, оставляйте отзывы в комментариях.
