Предохранители автомобиля Zotye T600

Zotye T600производился с 2013 по 2020 год, включая модификации 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годов выпуска. За этот период автомобиль подвергся нескольким рестайлингам. В этой статье мы подробно разберем расположение предохранителей и реле Zotye T600, предоставим схемы монтажных блоков, укажем места установки и покажем фото-иллюстрации. Особое внимание уделим предохранителю прикуривателя, а также схемам замены и диагностики электрических цепей.

Функции предохранителей и реле, их количество и характеристики могут варьироваться в зависимости от года выпуска Zotye T600 и комплектации электрической системы вашего автомобиля.

Расположение блока предохранителей в салоне

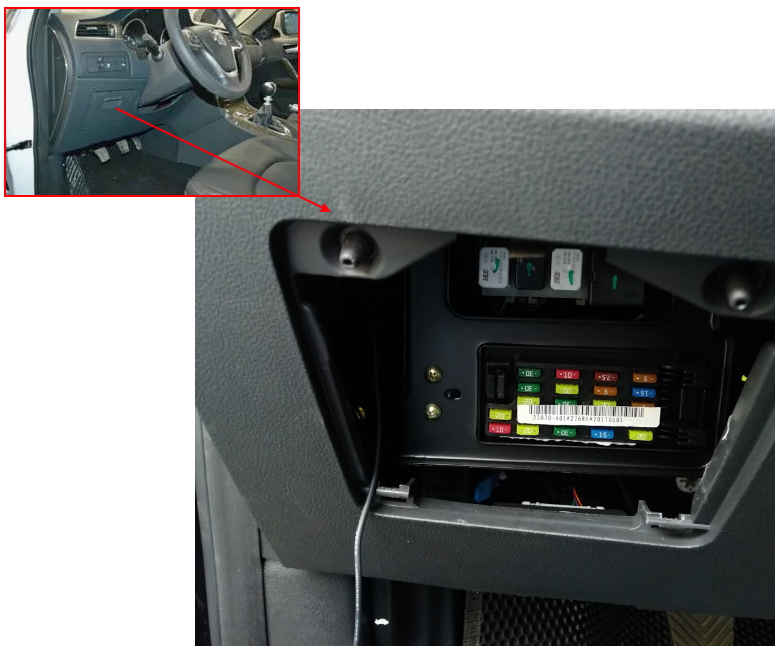

Монтажный блок предохранителей и реле в интерьере Zotye T600 установлен в нижней секции торпедо, со стороны водительского сиденья. Чтобы получить доступ, снимите пластиковую крышку защиты.

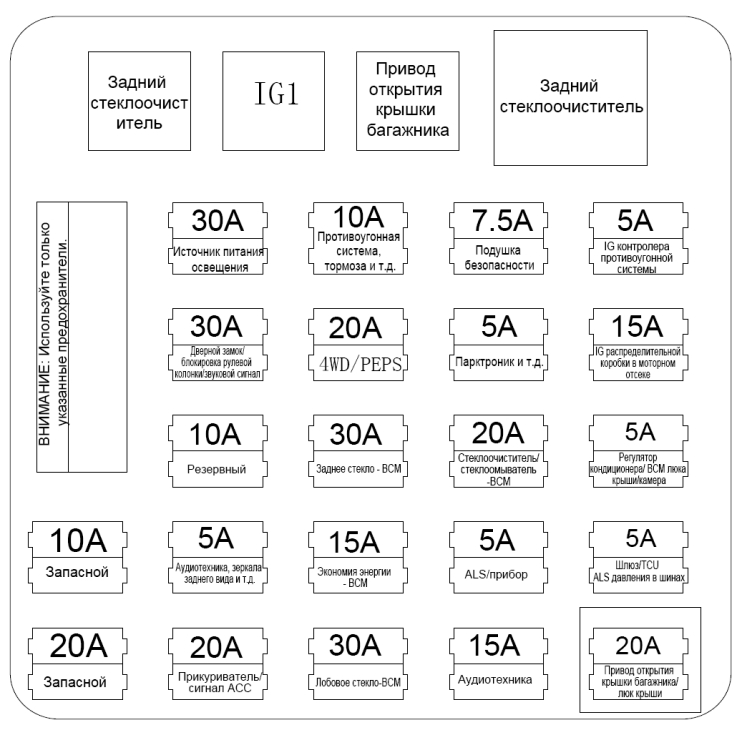

Диаграмма с расшифровкой предохранителей и реле

В нижнем ряду, второй предохранитель слева (номинал 20 А) отвечает за работу прикуривателя в Zotye T600. Это ключевой элемент для диагностики и ремонта розетки.

Блок предохранителей в моторном отсеке

Дополнительный блок с предохранителями и реле Zotye T600 размещен слева в подкапотном пространстве, рядом с аккумулятором и основными агрегатами.

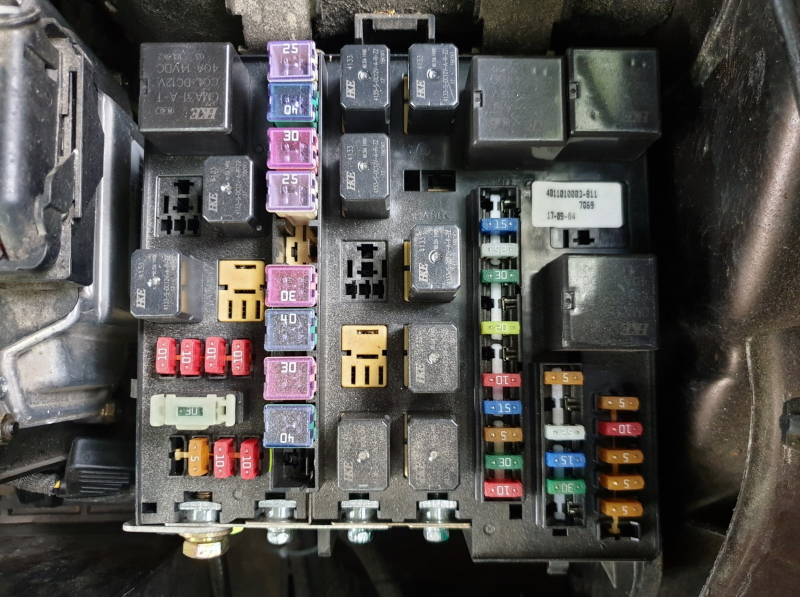

Иллюстрация расположения

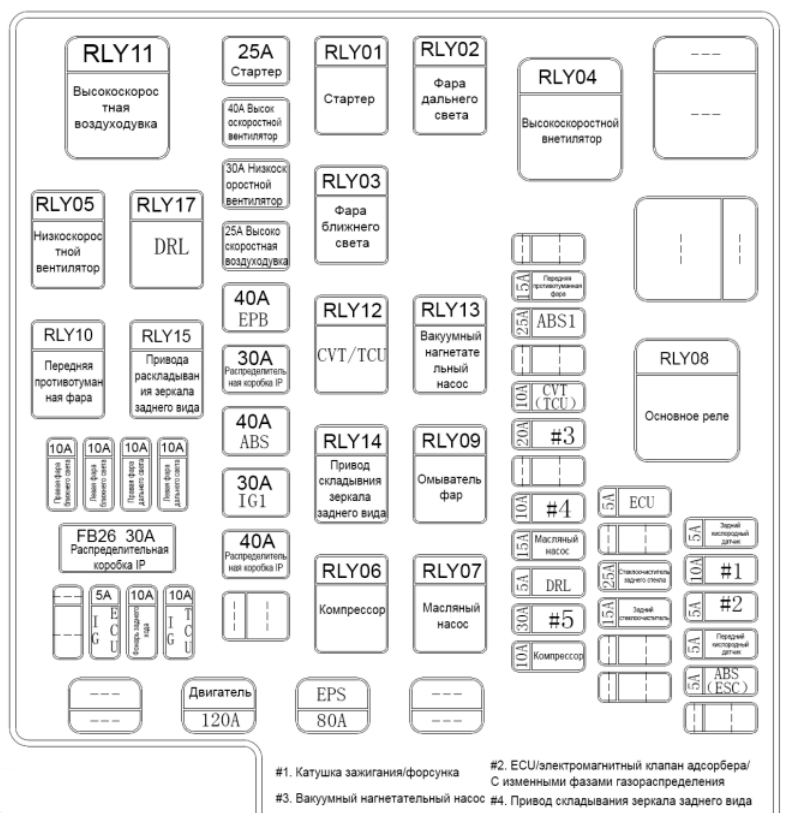

Схема с расшифровкой

Если у вас есть дополнительные сведения о предохранителях Zotye T600, схемах или опыте ремонта, поделитесь в комментариях ниже.
