Sinotruk Howo представляет собой линейку тяжелогрузовых автомобилей, выпускаемых с 2004 года по настоящее время, включая модели 2004–2022 годов с регулярными обновлениями и модификациями. Особой популярностью среди них пользуются Howo A7 и Howo T5. В этой статье мы подробно разберем предохранители и реле для грузовиков Howo Sinotruk, включая схемы блоков предохранителей, изображения расположения и фото. Особо выделим предохранитель прикуривателя в Howo A7 и T5.

Для всех моделей Sinotruk Howo нет универсальной схемы предохранителей и реле. Конфигурация блока и функции элементов варьируются в зависимости от года производства, региона поставки, типа двигателя (Euro 2, Euro 3, Euro 4, Euro 5) и комплектации вашего грузовика.

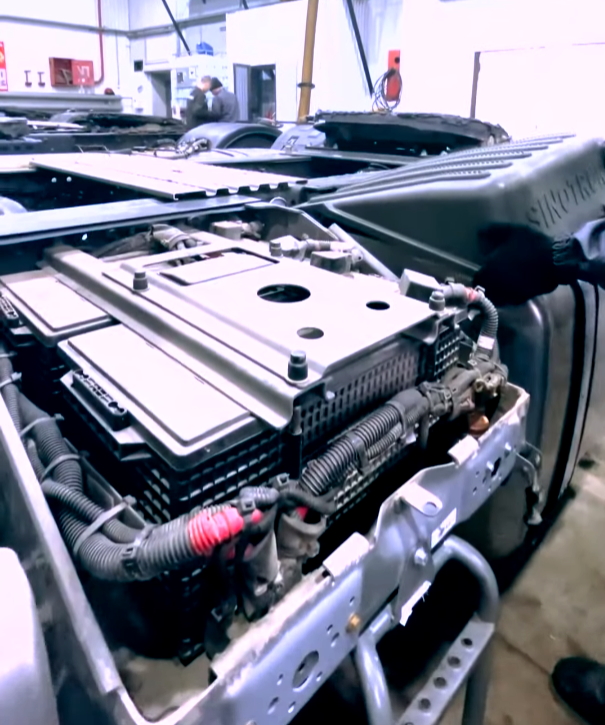

Блок предохранителей и реле

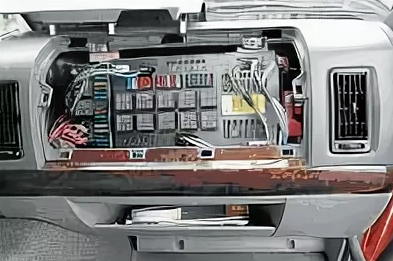

Главный блок предохранителей и реле в грузовиках Howo расположен в приборной панели справа, на стороне пассажира.

Вариант 1

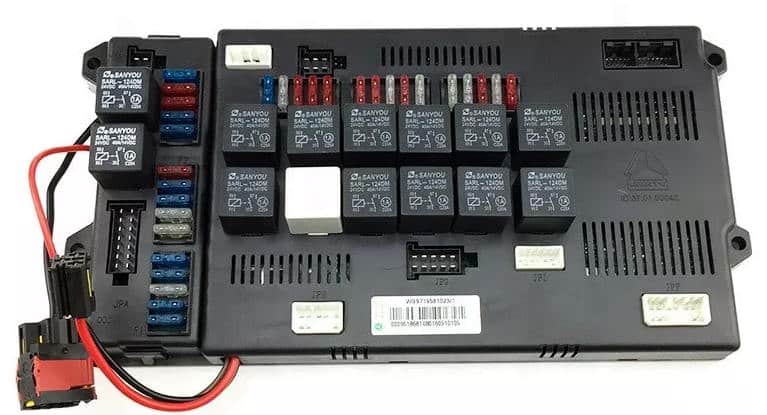

Фото примера блока предохранителей Howo

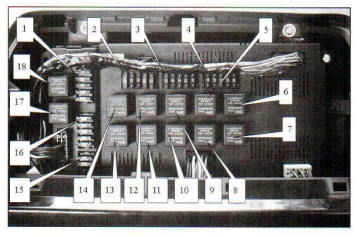

Схема блока предохранителей и реле Sinotruk Howo

Обозначения элементов в блоке Howo

Группа предохранителей F3;
Группа предохранителей F4;
Группа предохранителей F5;
Группа предохранителей F6;
Реле J4;
Реле J5;
Реле J10;
Реле J9;
Реле J3;
Реле J8;
Реле J7;
Реле J2;
Реле J6;
Реле J1;
Группа предохранителей F1;
Группа предохранителей F2;
Реле J12;
Реле J11

Функции реле в грузовике Sinotruk Howo

J1	Реле правого указателя поворота
J2	Реле осушителя воздуха и обогрева сидений
J3	Реле системы кондиционирования
J4	Реле дальнего освещения
J5	Реле передних противотуманных фар
J6	Реле левого указателя поворота
J7	Реле интервала стеклоочистителя
J8	Реле ближнего освещения
J9	Реле габаритного освещения
J10	D+ генератор тока
J11	Резервное реле
J12	Резервное реле

Назначение предохранителей в блоке Howo A7 и T5

F1-1	Предохранитель регулировки сидений
F1-2	Предохранитель замка зажигания
F1-3	Предохранитель ABS прицепа
F1-4	Предохранитель левого прикуривателя
F1-5	Предохранитель радио и правого прикуривателя
F2-1	Предохранитель EICAS
F2-2	Предохранитель ABS
F2-3	Предохранитель ABS
F2-4	Предохранитель левого стеклоподъемника
F2-5	Предохранитель правого стеклоподъемника
F3-1	Предохранитель резервного реле
F3-2	Предохранитель резервного реле
F3-3	Предохранитель ABS
F3-4	Предохранитель EICAS
F3-5	Предохранитель
F4-1	Предохранитель левого поворотника
F4-2	Предохранитель
F4-3	Предохранитель подогрева сидений
F4-4	Предохранитель
F4-5	Предохранитель осушителя воздуха
F5-1	Предохранитель панели приборов и левого контроллера
F5-2	Предохранитель стеклоочистителя
F5-3	Предохранитель кондиционера
F5-4	Предохранитель ближнего света
F5-5	Предохранитель дальнего света
F6-1	Предохранитель габаритных огней
F6-2	Предохранитель
F6-3	Предохранитель передних противотуманок
F6-4	Резервный предохранитель
F6-5	Резервный предохранитель

Вариант 2

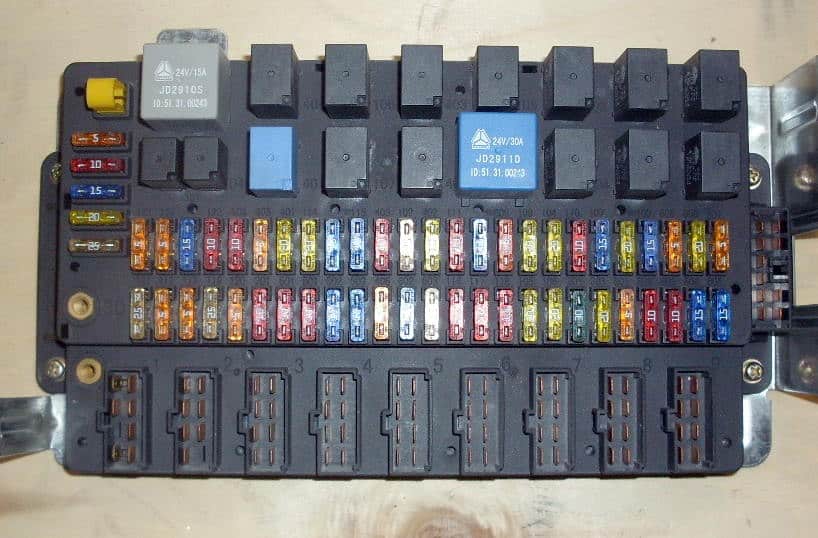

Фото примера для Howo A7 Euro 2

Всегда проверяйте схемы с маркировками на крышке вашего блока предохранителей Howo Sinotruk.

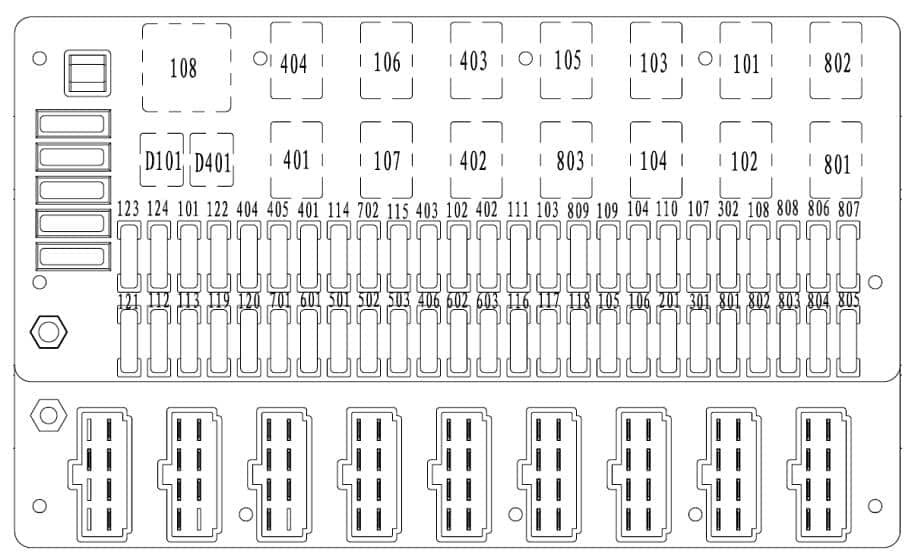

Схема варианта 2 для предохранителей и реле

Расшифровка предохранителей в варианте 2 для Howo

Р101	15A Электрика 30 центрального контроллера
Р102	15A Резервный предохранитель 30
Р103	15A Электрика 30 центрального контроллера
Р104	20A Электрика 30 центрального контроллера
Р105	20A Электрика 30 центрального контроллера
Р106	20A Электрика 30 центрального контроллера
Р107	15A Положение I ключа зажигания
Р108	15A Низкая скорость стеклоочистителя лобового стекла
Р109	20A Высокая скорость стеклоочистителя лобового стекла
Р110	10A Электрогудок
Р111	10A Пневматический клапан сигнала
Р112	5A Левый габаритный огонь тягача
Р113	5A Правый габаритный огонь тягача
Р114	20A Реле электрики 15
Р115	15A Предохранитель 15
Р116	10A Внутреннее освещение
Р117	10A Комбинированный интерфейс 1Р 30
Р118	10A Журнал поездок 30
Р119	25A Основной предохранитель
Р120	5A ABS 15 прицепа
Р121	10A ABS 30 прицепа
Р122	10A Габаритные огни прицепа
Р123	5A Левый габарит прицепа
Р124	5A Правый габарит прицепа
Р201	30A Переменный ток 30
Р301	20A Левый дверной модуль 30
Р302	20A Правый дверной модуль 30
Р401	20A Клапан предохранителя
Р402	20A ЭБУ двигателя
Р403	10A Торможение выхлопом
Р404	10A Вспомогательный тормоз
Р405	5A Контроллер ЭБУ
Р406	5A Резервный 30
Р501	10A Контроллер АКПП 15
Р502	15A Контроллер АКПП 30
Р503	15A Контроллер
Р601	10A ABS тягача
Р602	15A ABS тягача
Р603	25A ABS тягача
Р701	10A ECU 15
Р702	15A ECU 30
Р801	5A Диагностический интерфейс
Р802	10A Переключатель питания
Р803	10A Обогрев сидений
Р804	15A Замок зажигания
Р805	15A Резервный
Р806	20A Резервный
Р807	20A Резервный

Вариант 3

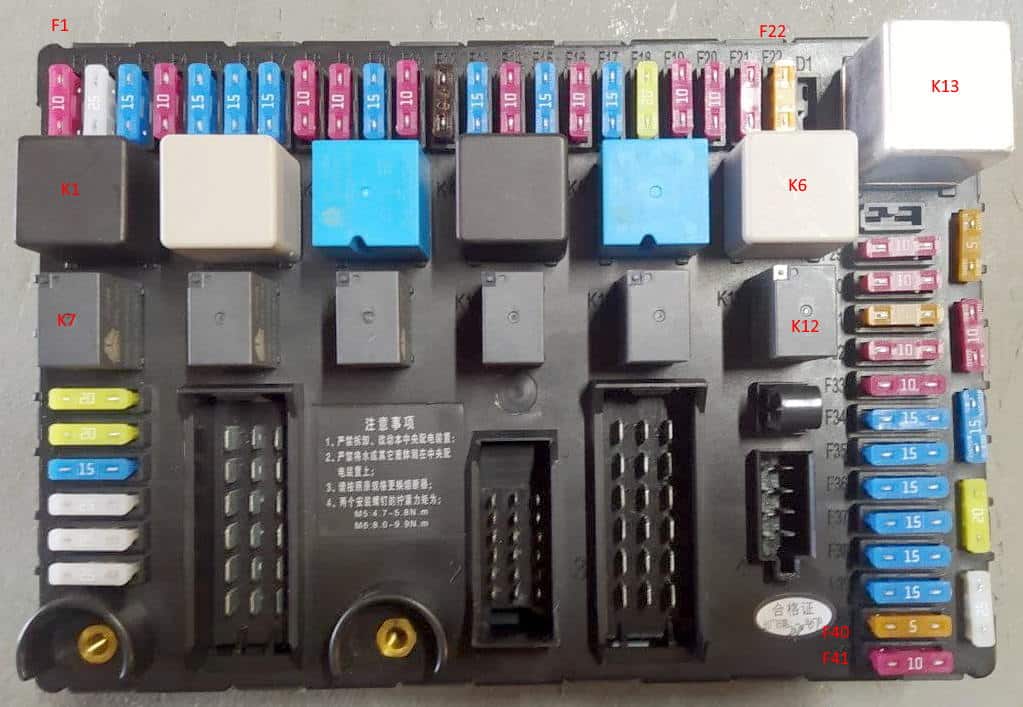

Фото-схема блока для Howo A7

Описание предохранителей в варианте 3 Sinotruk Howo

F1	10А Прикуриватель
F2	25А Переменный ток
F3	15А Радио и освещение
F4	10А Передняя противотуманка
F5	15А Микроконтроллер
F6	15А Высокая скорость стеклоочистителя
F7	15А Управление двигателем
F8	10А Реле ближнего света
F9	10А Двухпозиционный переключатель
F10	15А Реле дальнего света
F11	10А Резерв
F12	7,5А Реле заднего хода
F13	15А Ключ зажигания
F14	10А Реле стартера
F15	15А Резерв
F16	15А Реле сигнала
F17	15А Стеклоочиститель
F18	20А Реле габаритов
F19	10А Правый габарит
F20	10А Торможение выхлопом
F21	10А Левый габарит
F22	40А Питание 15
F23	20А Резервное реле
F24	20А Резервное реле
F25	15А ABS
F26	25А ABS прицепа
F27	25А ЭБУ реле
F28	25А Предохранительный клапан
F29	10А Стоп-сигналы
F30	5А ABS
F31	5А ABS прицепа
F32	10А VDR вентилятор
F33	10А Микроконтроллер / vsepredohraniteli.ru
F34	15А Освещение работы / дифференциал
F35	15А Комбинированный переключатель
F36	10А Основное освещение
F37	15А Двигатель снаружи
F38	15А Осушитель воздуха
F39	15А Разъем прицепа
F40	5А Приборы
F41	10А Обогрев сидений

Обозначения реле в варианте 3

К1	Переменный ток
К2	Высокая скорость стеклоочистителя
К3	Дальний свет
К4	Стартер
К5	Габариты
К6	Низкая скорость стеклоочистителя
К7	Передняя противотуманка
К8	Ближний свет
К9	Задний ход
К10	Сигнал
К11	Тормозной выхлоп
К12	Стоп-сигнал
