Предохранители автомобиля Lifan 720 Cebrium

Лифан Цебриум (Lifan Cebrium) производился в период с 2012 по 2017 год, включая модели 2012, 2013, 2014, 2015, 2016 и 2017 годов выпуска. Эта машина также известна как Лифан 720 (Lifan 720). В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для Лифан Цебриум, включая предохранитель прикуривателя, замену и диагностику электрики авто.

Функции предохранителей и реле в Лифан Цебриум могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрического оборудования.

Предохранители и реле в салоне

Блок предохранителей и реле в интерьере Лифан Цебриум установлен в нижней секции торпедо на стороне водителя, скрытый за пластиковой защитной панелью. Это удобное место для быстрого доступа к электрике салона.

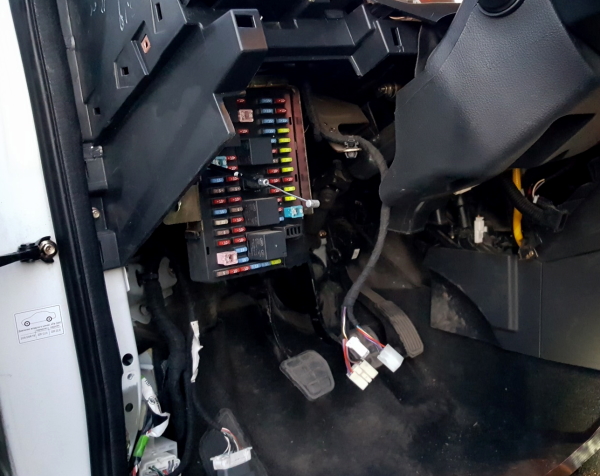

Фото — пример расположения блока

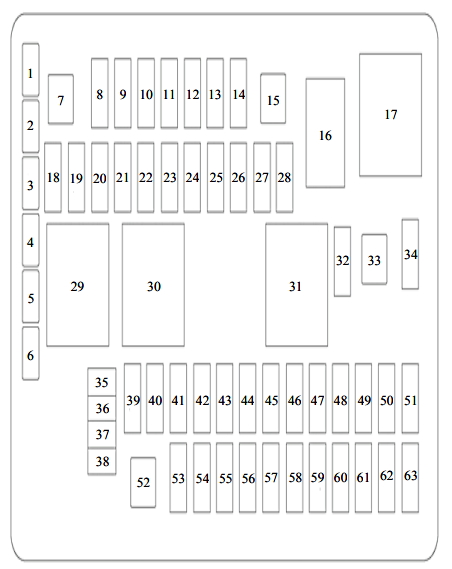

Расшифровка схемы

Расположение и назначение

1. Запасной предохранитель для ремонта электрики
2. Запасной предохранитель
3. Запасной предохранитель
4. Запасной предохранитель
5. Запасной предохранитель
6. Запасной предохранитель
7. Вентилятор системы охлаждения салона
8. Передний блок управления (BCM) Лифан Цебриум
9. Система ABS
10. ЭБУ впрыска топлива
11. Подушки безопасности
12. Комбинация приборов
13. Солнечный люк
14. Предохранитель прикуривателя (12V розетка)
15. Электрорегулировка сидений
16. Резерв
17. Реле обогрева заднего стекла
18. Обогрев передних сидений
19. Резерв
20. Вариатор CVT
21. Электроусилитель руля EPS
22. Система адаптивного освещения AFS
23. IG1 (зажигание 1)
24. Генератор
25. Кондиционер и климат-контроль
26. Мультимедийная система (аудио, навигация)
27. Электропривод зеркал
28. Резерв
29. Реле IG2
30. Реле IG1
31. Реле ACC (аксессуары)
32. Резерв
33. Обогрев заднего стекла
34. Габаритные огни и поворотники
35. Резерв
36. Резерв
37. Резерв
38. Резерв
39. Мультимедиа
40. Передний BCM
41. Задний BCM
42. Центральный замок дверей
43. Система PEPS (ключless access)
44. Кондиционер
45. Приборная панель
46. Потолочное освещение
47. Задние фонари 1
48. Задние фонари 2
49. Резерв
50. Люк
51. Резерв
52. Вспомогательный разъем 12V
53. Стеклоочистители и омыватель
54. Левый передний дверной модуль, DRL
55. Резерв
56. Правый передний дверной модуль, DRL
57. Левый задний дверной модуль
58. Резерв
59. Правый задний дверной модуль
60. Резерв
61. Резерв
62. Резерв
63. Резерв

Предохранитель прикуривателя в Лифан Цебриум — это позиция №14 в салонном блоке.

Предохранители и реле в моторном отсеке

Основной блок предохранителей и реле под капотом Лифан Цебриум размещен в моторном компартаменте, непосредственно рядом с аккумуляторной батареей, для защиты ключевых систем двигателя и электрооборудования.

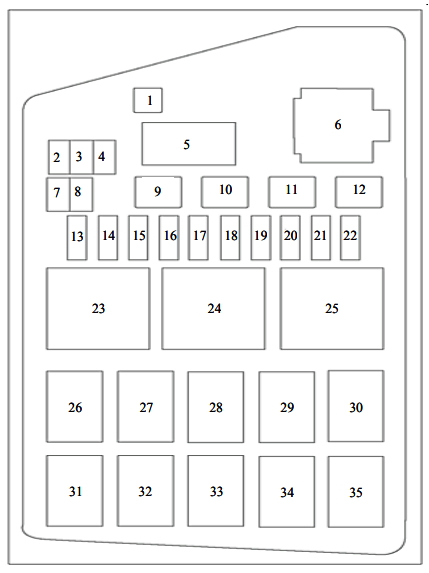

Схема блока под капотом

Расшифровка и назначение

1. Пинцет для замены предохранителей
2. Резерв
3. Резерв
4. Резерв
5. Главное реле
6. Разъем UE1
7. Резерв
8. Резерв
9. Дополнительный вентилятор радиатора
10. Основной вентилятор радиатора
11. Стартер
12. Главное реле
13. Резерв
14. Резерв
15. Резерв
16. Ближний свет фар
17. Дальний свет фар
18. Передние противотуманные фары
19. Гудок (звуковой сигнал)
20. Компрессор кондиционера
21. Топливный насос
22. ЭБУ впрыска топлива
23. Реле регулировки скорости вентиляторов
24. Реле дополнительного вентилятора
25. Реле основного вентилятора
26. Реле ближнего света
27. Реле дальнего света
28. Реле противотуманок
29. Реле стартера
30. Реле гудка
31. Реле топливного насоса
32. Реле компрессора
33. Резерв
34. Резерв
35. Резерв

Если у вас есть дополнения по предохранителям Лифан Цебриум или опыту ремонта — делитесь в комментариях.
