Предохранители автомобиля Citroën ZX

Автомобиль Citroen ZX выпускался с 1991 по 1997 год, включая модели 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов. Рестайлинг 1994 года позволил устранить конструктивные недостатки и модернизировать внешний облик транспортного средства. В статье представлено подробное описание и схема предохранителей Citroen ZX, включая распиновку блоков для удобства ремонта и диагностики.

Количество предохранителей в Citroen ZX может варьироваться в зависимости от комплектации, года выпуска и типа двигателя автомобиля.

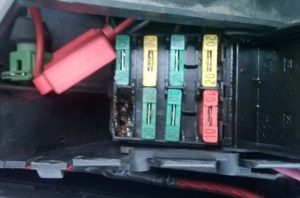

Блок предохранителей в моторном отсеке Citroen ZX

Расположение предохранителей Citroen ZX в двигательном отсеке – в специальном блоке под защитной крышкой для удобного доступа при замене.

Обозначение

1 вариант

• F1 — Не используется
• F2 — Не используется
• F3 5 Реле охлаждающего вентилятора
• F4 30 Охлаждающий вентилятор

2 Вариант

• F1 15 Передние противотуманные фары
• F2 30 Электродвигатель вентилятора и кондиционера
• F3 30 Дополнительный вентилятор охлаждения
• F4 30 Охлаждение

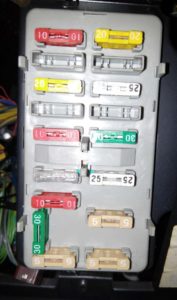

Блок предохранителей в салоне Citroen ZX

Блок предохранителей в салоне Citroen ZX расположен слева в нижней части, под торпедо приборной панели.

Фотография схема блока

Расшифровка

1. 30 Электродвигатель вентилятора, омыватели фар, электрические зеркала, реле кондиционера, таймер омывателя фар и сиденья с подогревом
2. 10 Радио / кассета, приборная панель, стоп-сигналы, передняя и задняя мышь / щетки и звуковой сигнал
3. 30 Реле подогрева заднего окна, реле электрического стеклоподъемника, индикаторы и реле вентилятора системы охлаждения
4. 25 Центральный замок и противоугонная сигнализация
5. 25 Подогрев заднего стекла и наружное зеркало с подогревом
6. 10 Аварийные агни
7. 10 Реверсивные огни, фары и сигнальные лампы контрольной панели
8. 20 Радио / кассета, внутренние фары, прикуриватель, ламповый светильник, часы и дистанционный центральный замок
9. 30 Электрические стеклоподъемники, люк на крыше, регулировка сиденья и индикатор считывания карты
10. 20 Сигнал
11. 5 Задний противотуманный фонарь
12. 5 Правая передняя и задняя боковые фонари, пепельница
13. 5 Левая передняя и задняя боковые фонари, подсветка номера.

Если указанные схемы предохранителей Citroen ZX не соответствуют вашей модели, это может быть связано с рестайлинговыми версиями; проверьте описание на примере преемника – Citroen Xsara.
