Первое поколение Audi TT, обозначаемое кодом 8N, выпускалось с 1998 по 2005 год, включая модели 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов. После рестайлинга в 2006 году началось производство второго поколения Audi TT под индексом 8J, которое продолжалось до 2014 года (2006–2014). В этой статье мы подробно разберем схемы предохранителей и реле Audi TT, расположение блоков, а также назначения для замены и диагностики электрики в моделях 8N и 8J.

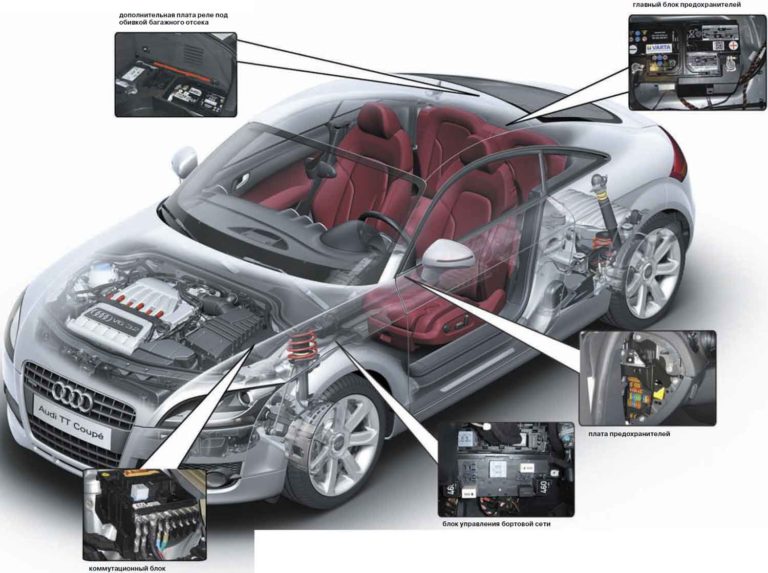

Расположение блоков предохранителей и реле в Audi TT: общая схема
- коммутационный блок спереди слева в моторном отсеке для предохранителей Audi TT;
- плата предохранителей на панели приборов слева у стойки для салонной электрики;
- блок управления бортовой сети и дополнительная плата реле слева под панелью приборов;
- главный блок предохранителей непосредственно у аккумуляторной батареи (АКБ);
- дополнительная плата реле справа в багажном отсеке под обивкой для задней части.
Основной блок предохранителей в салоне на приборной панели Audi TT
Для точного соответствия предохранителям вашего Audi TT всегда проверяйте описание на обратной стороне защитной крышки блока. Это поможет в диагностике и замене предохранителей.
Для моделей Audi TT до 2005 года (8N)

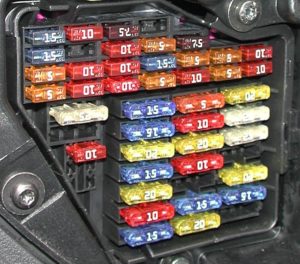

Реальное фото блока предохранителей
Схема предохранителей Audi TT 8N
Расшифровка схемы предохранителей и реле
1. обогреваемые инжекторы стеклоомывателей, обогреватели боковых зеркал
2. поворотные сигналы
3. освещение бардачка, климат-контроль, реле противотуманных фар, лампы парковки
4. освещение номерного знака
5. обогрев сидений, мониторинг ламп, соединение для круиз-контроля, переключатели и моторы боковых зеркал, климат-контроль
6. система центрального запирания
7. лампы заднего хода
8. телефон
9. АБС тормозов
10. ГРМ двигателя
11. панель управления
12. бортовой компьютер, телефон
13. лампы тормозов
14. система центрального запирания
15. панель управления
16. магнитное сцепление, электрический водяной насос
17. лампы дневного света (только для Канады)
18. дальний свет правый
19. дальний свет левый
20. ближний свет правый, автоматический регулятор фар
21. ближний свет левый, автоматический регулятор фар
22. лампы габаритных огней (передние и задние) правые
23. лампы габаритных огней (передние и задние) левые
24. щетки и омыватели стекол
25. нагнетатель горячего воздуха (климат-контроль)
26. обогрев заднего стекла
27. не используется
28. топливный насос
29. ГРМ двигателя
30. не используется
31. сцепление Haldex (только quattro)
32. инжекторы топлива в двигатель
33. реле омывателя фар
34. ГРМ двигателя
35. не используется
36. лампы противотуманных фар
37. S-контакт (радио)
38. система центрального запирания
39. система аварийной остановки
40. сигнал
41. прикуриватель
42. радио, противоугонный сенсор салона
43. ГРМ двигателя
44. обогрев сидений
Предохранитель прикуривателя в Audi TT 8N — номер 41.
Для моделей Audi TT после 2005 года (8J)
Схема блока предохранителей в салоне Audi TT 8J
Таблица с расшифровкой предохранителей Audi TT 8J
| 1 | 10А реле двигателя, блок управления топливным насосом, блок управления двигателем, лампа Airbag-off, выключатель света (освещение выключателей), диагностическая розетка |
| 2 | 5А ABS, ASR, ESP, выключатель сигнала торможения |
| 3 | 5А AFS-фары (слева) |
| 4 | 5А сенсор уровня масла (WIV), индикация давления шин, выключатель электронной системы динамической стабилизации (ESP), AFS-фары (блок управления), кондиционер (датчик давления), выключатель света фар заднего хода |
| 5 | 5/10А автоматическое регулирование угла наклона фар, AFS-фары (справа) / ручное регулирование угла наклона фар, галогенные фары |
| 6 | 5А блок управления передачей данных CAN (Gateway), электромеханический усилитель рулевого привода, кулиса переключения передач автоматической трансмиссии |
| 7 | 5А помощь при парковке, внутреннее зеркало заднего вида с автоматическим экранированием, устройство для открывания гаражных ворот, обогреваемые жиклеры стеклоомывателя, насос стеклоомывателя, реле ветрозащитного экрана (Roadster) |
| 8 | 5А муфта Haldex |
| 9 | 5А блок управления Audi magnetic ride |
| 10 | 5А блок управления подушками безопасности |
| 11 | 5/10А расходомер воздуха, отопление картера |
| 12 | 10А блок управления дверями (система замков с центральным управлением водитель/передний пассажир) |
| 13 | 10А диагностическая розетка |
| 14 | 5А сенсор дождя, кулиса переключения передач автоматической трансмиссии |
| 15 | 5А плафон потолка |
| 16 | 10А кондиционер (блок управления) |
| 17 | 5А индикация контроля шин (блок управления) |
| 18 | отсутствует |
| 19 | отсутствует |
| 20 | отсутствует |
| 21 | 10А клапанные форсунки (бензиновый двигатель) |
| 22 | 30А ветрозащитный экран (Roadster) |
| 23 | 20А звуковой сигнал |
| 24 | 15А трансмиссия (блок управления) |
| 25 | 30/20А обогрев заднего стекла Coupe/Roadster |
| 26 | 30А стеклоподъемник сторона водителя |
| 27 | 30А стеклоподъемник сторона переднего пассажира |
| 28 | отсутствует |
| 29 | 15А насос стеклоомывателя |
| 30 | 20А прикуриватель |
| 31 | 40А стартер |
| 32 | 5А модуль рулевой колонки |
| 33 | 5А комбинация приборов |
| 34 | 15А радионавигационная система, радио |
| 35 | 30А звуковой усилитель |
| 36 | 10А двигатель (блок управления) |
| 37 | 5А CAN (Gateway) |
| 38 | 20А прикуриватель |
| 39 | отсутствует |
| 40 | отсутствует |
| 41 | отсутствует |
| 42 | отсутствует |
| 43 | отсутствует |
| 44 | отсутствует |
| 45 | отсутствует |
| 46 | отсутствует |
| 47 | 5А SDARS-тюнер, подготовка подключения мобильного телефона, ТВ-тюнер |
| 48 | 5А VDA-интерфейс |
| 49 | отсутствует |
Предохранитель прикуривателя в Audi TT 8J — номер 30 на 20А.

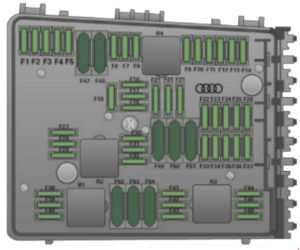

Блок предохранителей слева в моторном отсеке Audi TT (8J)
Расшифровка предохранителей в моторном отсеке
| блок предохранителей (черный) | |
| 1 | отсутствует |
| 2 | отсутствует |
| 3 | отсутствует |
| 4 | отсутствует |
| 5 | 5А охранная сигнализация (сенсор), охранная сигнализация (звуковой сигнал) |
| 6 | 30А устройство чистки фар |
| 7 | 15/10А электрические топливные насосы (подача)/клапан управления расходом топлива |
| 8 | 30А стеклоочиститель |
| 9 | 25А обогрев сидений (водитель и передний пассажир) |
| 10 | 10А поясничная опора (водитель и передний пассажир) |
| 11 | отсутствует |
| 12 | 40А вентилятор |
| блок предохранителей (коричневый) | |
| 1 | 15А топливный насос (6-цил.) |
| 2 | 10А лямбда-зонды (6-цил.) |
| 3 | 5А расходомер воздуха (6-цил.) |
| 4 | 10А лямбда-зонды (6-цил.) |
| 5 | 5А катушка реле, реле клапана управления расходом топлива (4-цил.) |
| 6 | 10А клапан насоса вторичного воздуха (6-цил.), лямбда-зонды (4-цил.) |
| 7 | 10А установочные клапаны разводки проводов перед двигателем |
| 8 | 20/30А катушки зажигания (4-цил.)/катушки зажигания (6-цил.) |
| 9 | 25А двигатель (блок управления) |
| 10 | 10А насос обратной подачи воды |
| 11 | 5А питание (педаль сцепления, педаль тормоза) |
| 12 | 10А фильтр с активированным углем/регулирование давления наддува — клапан (4-цил.) |
Главный блок предохранителей у аккумулятора Audi TT
Полезная информация по предохранителям и реле Audi TT
Видео-инструкция по замене предохранителя в главном блоке для восстановления работы вентилятора радиатора в Audi TT.
Электросхема Audi TT: полное руководство
Подробную информацию об электросхемах, электрооборудовании, предохранителях и реле Audi TT вы можете найти в специализированной книге: «скачать»
