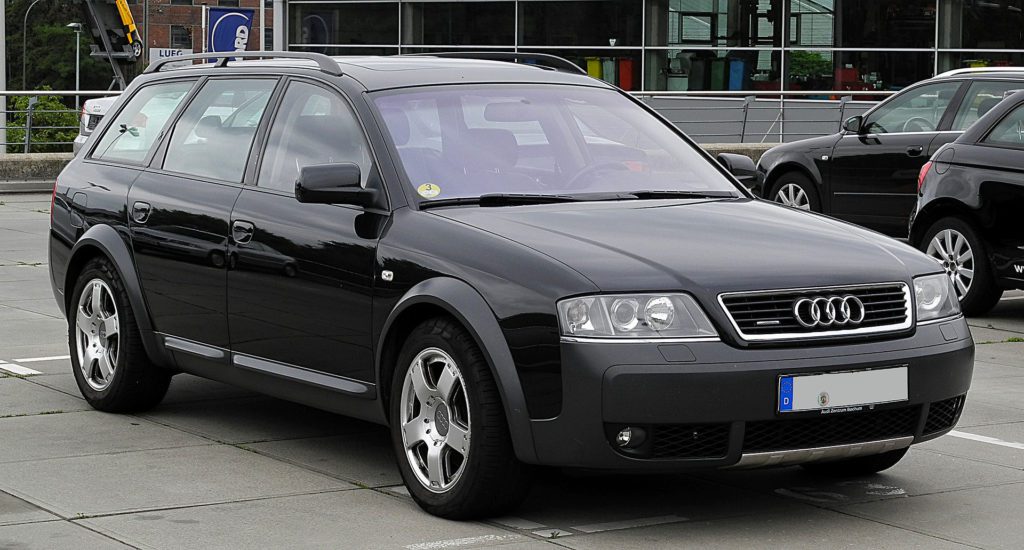

Audi Allroad C5 представляет собой полноприводный универсал с улучшенной проходимостью, разработанный на базе платформы Audi A6. Модель выпускалась в период с 1999 по 2006 год. После рестайлинга она продолжила производство под именем Allroad Quattro Audi A6 (C6). В этой публикации мы подробно разберем предохранители Audi Allroad C5, блоки реле, их расположение, схемы и расшифровки для удобной диагностики электрической системы.

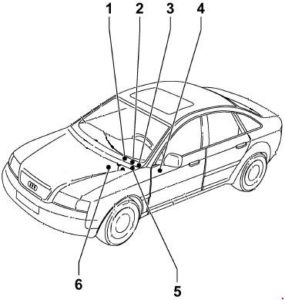

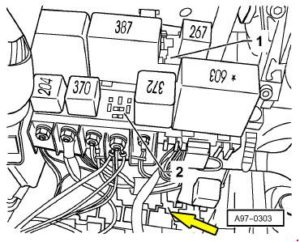

Расположение блоков предохранителей и реле в Audi Allroad C5
- 3-разъемный монтажный блок (блок предохранителей и реле Audi Allroad)
- 8-разъемный монтажный блок
- Центральное распределительное устройство с реле
- Основной блок предохранителей в салоне
- 13-разъемный монтажный блок
- Монтажный блок в водоотводящем канале моторного отсека
3-разъемный монтажный блок для Audi Allroad
Схема блока
Расшифровка элементов
| 1 | Реле малой мощности нагрева — J359 Реле усилителя тормозов — J569 |
| 2 | Реле автономного отопителя — J8 Разделительное реле солнечной батареи — J354 |
| 3 | Реле большой мощности нагрева -J360 |
| A | Не используется |
| B | Не используется |
| C | Предохранитель дополнительного нагревателя 2 — S143 Предохранитель гидравлического насоса (усилитель тормозов) — S279 Предохранитель топливного насоса — S81 (RS6 с левым рулем) |
| D | Предохранитель дополнительного нагревателя — S109 Предохранитель топливного насоса — S81 (RS6 с правым рулем) |

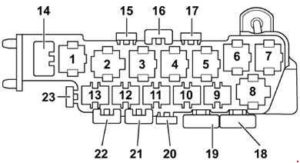

8-разъемный монтажный блок в Audi Allroad C5

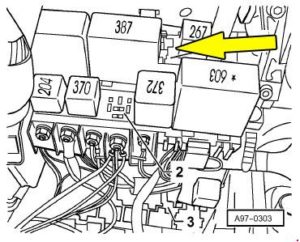

Этот блок реле установлен за центральным распределительным устройством в Audi Allroad. Ниже приведена его детальная схема для проверки и замены.
Обозначения на схеме реле и предохранителей
| 1 | Реле электромагнитных клапанов — ABS с ESP — J106 |
| 2 | Реле вентилятора радиатора (2-я скорость) — J101 |
| 3 | Реле вентилятора радиатора — J26 Реле прокачки ОЖ после выкл. двигателя -J151 |
| 4 | Реле включения вентилятора радиатора — J138 |
| 5 | Не используется |
| 6 | Реле компрессора пневмоподвески — J403 (Allroad) |
| 7 | Реле гидравлического насоса — ABS с ESP — J105 |
| 8 | Реле запорного клапана охлаждающей жидкости — J541 |
| 14 | Термо-предохранитель регулировки сиденья водителя — S44 (Allroad) |
| 15 | Предохранитель 12В разъема — S184 |
| 16 | Термо-предохранитель передних стеклоподъемников — S37 |
| 17 | Термо-предохранитель задних стеклоподъемников — S43 |
| 18 | Предохранитель блока ABS — S123 |
| 19 | Предохранитель вентилятора радиатора — S42 |
| 20 | Предохранитель блока управления вентилятора радиатора — S142 |
| 21 | Термо-предохранитель регулировки сиденья водителя — S44 Предохранитель вентилятора радиатора — S42 (Allroad) |
| 22 | Предохранитель пневмоподвески — S110 (Allroad) |
| 24 | Термо-предохранитель регулировки сиденья пассажира — S80 |
Перегоревшее реле компрессора пневмоподвески может вызвать сбои в работе системы подвески Audi Allroad C5.

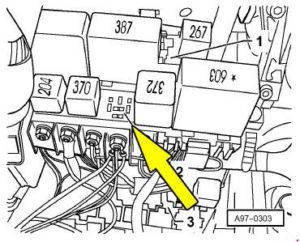

Центральное распределительное устройство в Allroad

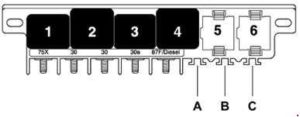

Схема ЦРУ с реле для Audi Allroad C5
Таблица назначения реле и предохранителей в ЦРУ
| 1 | Реле звукового сигнала — J4 |
| 2 | Реле разгрузки X контакта — J59 |
| 3 | Реле гидронасоса понижающего демультипликатора — J555 (Allroad) |
| 4 | Реле топливного насоса — J17 (бензиновые двигатели) Реле свечей накаливания — J52 (дизельные двигатели) |
| 5 | Реле стеклоочистителя и омывателя — J31 |
| 6 | Реле стеклоочистителя и омывателя — J31 |
| A | Предохранитель регулировки рулевой колонки — S275 |
| B | Предохранитель задней шторки — S100 |
| C | Предохранитель блока управления охранной сигнализацией II — S181 (такси) Предохранитель C — S204 (полицейские автомобили) Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили) Предохранитель блока управления многофункционального рулевого колеса — S326 |

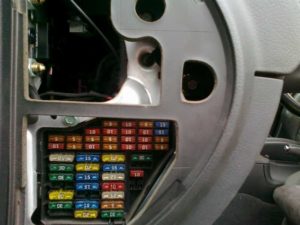

Основной блок предохранителей Audi Allroad C5
Этот блок расположен на левой стороне приборной панели под пластиковой крышкой для легкого доступа при диагностике электрики.
Всегда сверяйтесь с таблицей на внутренней стороне крышки блока для точной идентификации предохранителей.
Расшифровка предохранителей Audi Allroad Quattro C5
| Назначение предохранителей в основном блоке | ||
| № | Ампер | Потребитель |
| 1 | 5 | Обогреватель жиклеров, зеркал |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Освещение. Реле очистителя фар |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Щиток приборов, обогрев сидений, диагностический штекер круиз-контроля, блока контроля за состоянием лампочек освещения, катализатор, подсветка выключателей, индикация передачи, сигнальная лампочка подушек безопасности, кондиционер, стояночный отопитель, шторка заднего стекла, люк, датчики облегчения парковки |
| 6 | 5 | Центральный замок |
| 7 | 10 | ABS, выключатель стоп-сигналов. Выключатель на педали сцепления |
| 8 | 5 | Телефон |
| 9 | 10 | Обогреватель зеркал заднего вида |
| 10 | 5 | Автоматический регулятор угла наклона фар |
| 11 | 10 | Круиз-контроль (автомобили с АКПП), блок управления-коробкой передач Multitronic |
| 12 | 10 | Система самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, лампы для чтения, охранная сигнализация, подсветка косметических зеркал, ЗУ положения сидений |
| 15 | 10 | Щиток приборов, кондиционер, ЗУ положения сидений и зеркал заднего вида, таймер стояночного отопителя, навигационная система |
| 16 | 5 | Система стабилизации устойчивости автомобиля |
| 17 | 10 | Регулятор дорожного просвета (пневмоподвеска Allroad C5) |
| 18 | 10 | Правая фара дальнего света |
| 19 | 10 | Левая фара дальнего света |
| 20 | 15 | Правая фара ближнего света, регулятор наклона оптической оси фар |
| 21 | 15 | Левая фара ближнего света, регулятор наклона оптической оси фар |
| 22 | 5 | Правый габарит/ стояночный свет |
| 23 | 5 | Левый габарит/ стояночный свет |
| 24 | 25 | Стеклоочиститель, насос омывателя, реле интервального режима |
| 25 | 30 | Вентилятор отопителя/кондиционера, стояночный отопитель |
| 26 | 30 | Обогреватель заднего стекла, режим рециркуляции воздуха в салоне |
| 27 | 15 | Обогреватель рулевого колеса, стеклоочиститель заднего стекла |
| 28 | 20 | Топливный насос, дополнительный насос у автомобилей с дизельным двигателем |
| 29 | 30 | Блок управления двигателем. |
| 30 | 20 | Люк |
| 31 | 15 | Фары заднего хода, темпомат, автоматическая коробка передач, диагностический разъем |
| 32 | 20 | Блок управления двигателем |
| 33 | 15 | Предохранитель прикуривателя и розетки |
| 34 | 15 | Блок управления двигателем |
| 35 | 30 | Розетка тягово-сцепного устройства |
| 36 | 15 | Противотуманные фары, задний противотуманный фонарь |
| 37 | 20 | Телефон, радиоприемник |
| 38 | 20 | Лампа освещения багажника, центральный замок |
| 39 | 15 | Световая аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | ABS, система стабилизации устойчивости |
| 42 | 25 | Система стабилизации устойчивости автомобиля |
| 43 | 5 | Клемма S радиоприемника |
| 44 | 30 | Обогреватель сидений, стояночный отопитель |
Предохранитель прикуривателя в Audi Allroad C5 — это позиция 33 с номиналом 15 А; проверьте его при проблемах с зарядкой гаджетов.

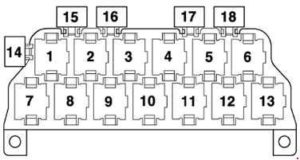

13-разъемный монтажный блок Audi Allroad
Схема расположения
Расшифровка компонентов блока
| 1 | Реле звукового сигнала — J4 |
| 2 | Реле подключения генератора — J442 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, переключение света — J549 (специальные автомобили) |
| 3 | Разделительное реле солнечной батареи -J309 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, сигнализация дальним светом — J461 (специальные автомобили) |
| 4 | Реле блокировки стартера -J207 Реле блокировки стартера и свет заднего хода — J226 |
| 5 | Реле магнитной муфты — J44 Реле автономного отопителя — J8 |
| 6 | Реле противотуманного света — J5 Реле топливного насоса — J17 (двигатели TDI) |
| 7 | Блок управления многофункционального рулевого колеса — J453 |
| 8 | Блок управления многофункционального рулевого колеса — J453 |
| 9 | Устройство контроля ламп — J123 |
| 10 | Устройство контроля ламп — J123 |
| 11 | Блок управления функции складывания зеркал — J351 |
| 12 | Блок управления функции складывания зеркал — J351 |
| 13 | Блок управления Servotronic — J236 |
| 14 | Предохранитель таксометра — S182 Предохранитель E — S201 (полицейские автомобили) Предохранитель реле гидравлического насоса — S279 (Allroad) |
| 15 | Не используется |
| 16 | Предохранитель охранной сигнализации — S57 (такси) Предохранитель B — S202 (полицейские автомобили) |
| 17 | Предохранитель таксометра и охранной сигнализации — S183 (такси) Предохранитель C — S203 (полицейские автомобили) Предохранитель рации — S253 (специальные автомобили) Предохранитель противотуманных фар — S28 (дневные ходовые огни — Канада) |
| 18 | Установлено в любом свободном месте Реле подключения генератора — J442 (специальные автомобили) Блок управления охранной сигнализацией II — J430 (такси) Реле световой сигнализации — J182 (полицейские автомобили) Разделительное реле солнечной батареи -J309 (такси) |

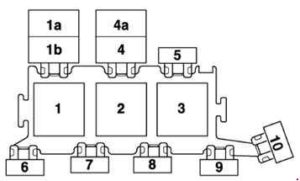

Монтажный блок в водоотводящем коробе для Allroad C5
Расшифровка реле и предохранителей в моторном отсеке
| 1 | Реле насоса вторичного воздуха — J299 (RS6) |
| 1a | Реле вентилятора радиатора (Allroad) — J26 |
| 1b | Реле прокачки ОЖ после выкл. двигателя (Allroad) — J151 Реле дополнительного насоса системы охлаждения — J496 |
| 2 | Реле насоса вторичного воздуха — J299 |
| 3 | Реле питания блока Motronic — J271 (бензиновые двигатели) Реле системы непосредственного впрыска дизельного топлива — J322 (дизельные двигатели) Реле, противоблокировочное устройство — J64 (автоматическая коробка передач — 01J) |
| 4 | Реле насоса системы охлаждения топлива — J445 Реле прокачки ОЖ после выкл. двигателя — J151 (RS6) |
| 4a | Не используется |
| 5 | Предохранитель блока управления двигателем — S102 Предохранитель электроники двигателя (Allroad) — S282 |
| 6 | Не используется (автомобили с левым рулем) Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad) |
| 7 | Предохранитель свечей накала — S39 (двигатели: V6 TDI, V8 TDI) Предохранитель насоса вторичного воздуха — S130 (бензиновые двигатели) Предохранитель вспомогательного нагревателя — S62 (автомобили с правым рулем) Не используется (автомобили с правым рулем) |
| 8 | Предохранитель вспомогательного нагревателя — S62 (автомобили с левым рулем) Не используется (автомобили с левым рулем) |
| 9 | Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad) Предохранитель насоса охлаждающей жидкости — S78 (RS6) Не используется (автомобили с правым рулем) |
| 10 | Предохранитель насоса охлаждения топлива — S262 Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J) Предохранитель блока управления вентилятора радиатора — S142 (Allroad) |
Дополнительные предохранители в моторном отсеке:
Для автомобилей с левым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
Для автомобилей с правым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
— Предохранитель насоса охлаждения топлива — S262
— Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J)
— Предохранитель блока управления вентилятора радиатора — S142 (Allroad C5)
Полезные советы по электрике и пневмоподвеске Audi Allroad
Если пневмоподвеска Audi Allroad C5 не функционирует должным образом, рекомендуем просмотреть видео с инструкциями по диагностике и ремонту. Этот метод также применим к модели C6.
Руководство по ремонту пневматической подвески Allroad
Подробные сведения о пневмоподвеске Audi Allroad C5, включая схемы и советы по замене, вы найдете в специализированной книге: «скачать».
