Audi A7 C8 второго поколения производилось в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026 годах. В этой статье вы найдете детальное руководство по предохранителям и реле Audi A7 C8: схемы расположения блоков, их позиции в автомобиле и фото-иллюстрации. Особо отметим предохранитель для прикуривателя и USB-разъемов, включая ключевые слова для поиска: предохранители Audi A7, схема реле Audi A7 C8, расположение блоков предохранителей.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска и комплектации электрики вашего Audi A7 C8.
Блоки в салоне
Блок предохранителей с левой стороны
Блок предохранителей размещен в левом конце приборной панели, за откидной защитной панелью.

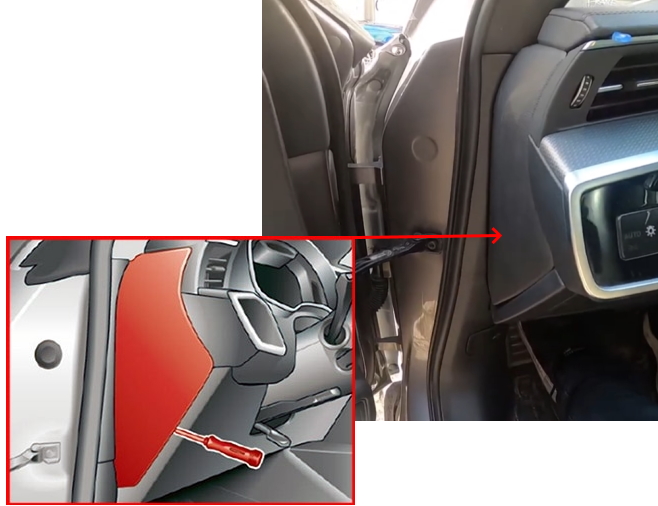

Фото пример

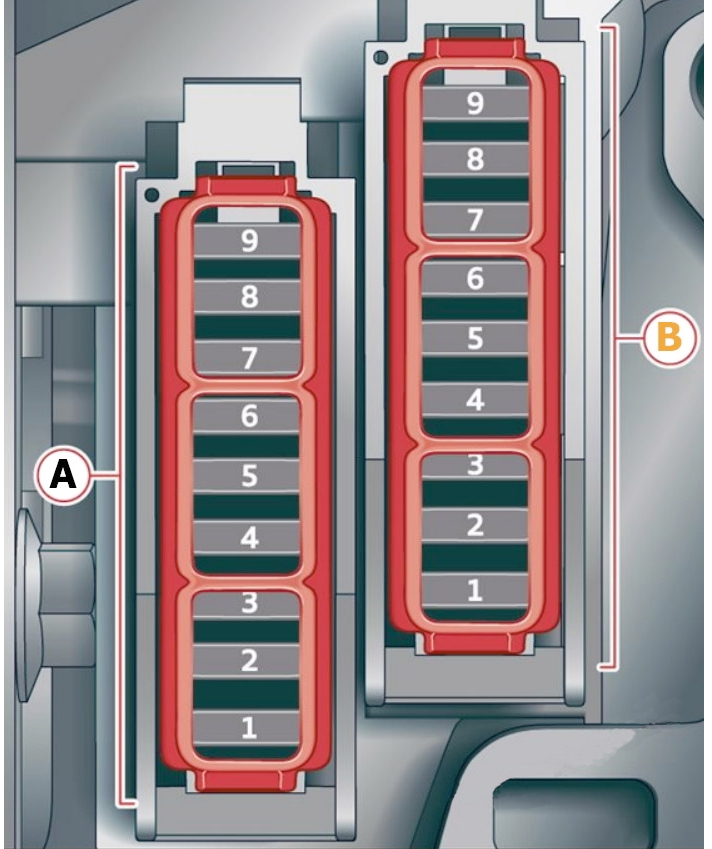

Схема
Описание
| Панель предохранителей A (черная) | |
| A2 | Регулировка рулевой колонки |
| A3 | CD/DVD-проигрыватель |
| A4 | Электроника рулевой колонки |
| A5 | Переключатель света, панели переключателей |
| A6 | Регулятор громкости |
| A7 | Панель приборов |
| A8 | Передний дисплей MMI (верхний/нижний) |
| A9 | Обогрев рулевого колеса |
| Панель предохранителей B (коричневая) | |
| B2 | Модуль управления информационно-развлекательной системой MMI |
| B3 | Музыкальный интерфейс Audi, подключение USB |
| B4 | Экран на лобовом стекле |
| B5 | Система климат-контроля, система ароматизации, ионизатор |
| B9 | Блокировка рулевой колонки |
Блок предохранителей в пространстве ног

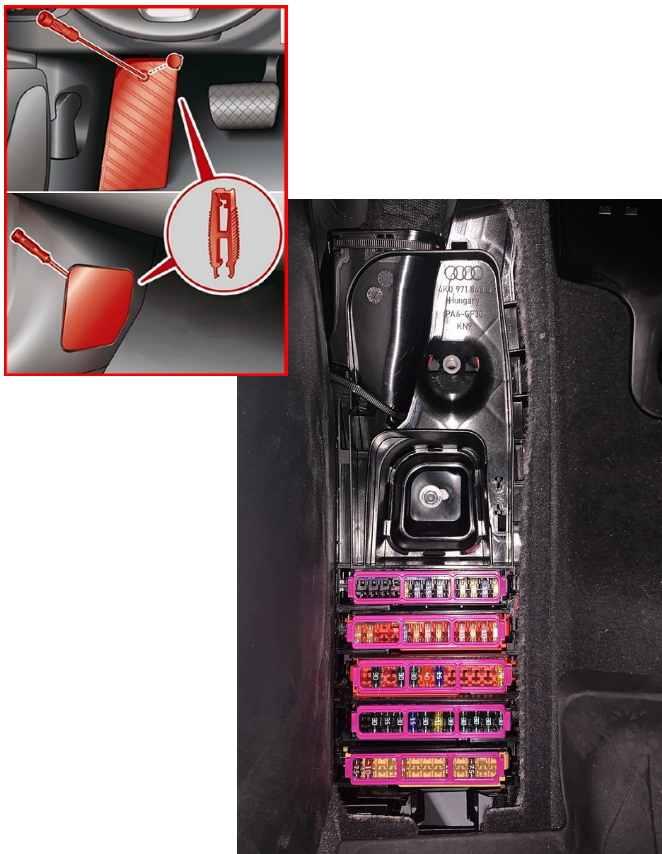

Чтобы добраться до блока, снимите защитную панель (для моделей с правым рулем). Используйте плоскую отвертку, чтобы отсоединить крышку крепежного винта, затем открутите винт и снимите панель (для моделей с левым рулем).

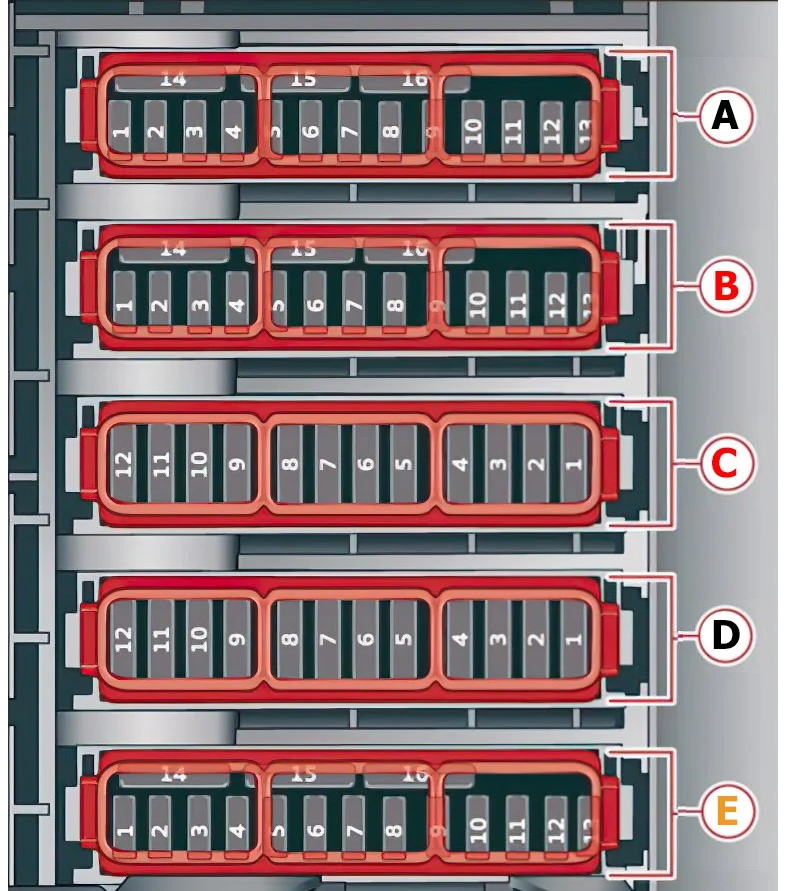

Схема
Обозначение
| Панель предохранителей A (черная) | |
| A1 | 2018-2019: Не используется; |
| 2020-2023: Подогрев каталитического нейтрализатора | |
| A2 | Компоненты двигателя |
| A3 | Компоненты двигателя |
| A4 | Компоненты двигателя |
| A5 | Датчик тормозного света |
| A6 | 2018-2019: Компоненты двигателя; |
| 2020-2024: Клапаны двигателя, регулировка распредвала | |
| A7 | Компоненты двигателя |
| A8 | Компоненты двигателя |
| A9 | 2018-2020: Компоненты двигателя |
| 2021-2024: Компоненты двигателя, водяной насос 48 В, генератор трансмиссии 48 В | |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | 2018-2019: Запуск двигателя; |
| 2020 — 2024: Компоненты двигателя, водяной насос 48 В, генератор трансмиссии 48 В, генератор трансмиссии 12 В | |
| A12 | Компоненты двигателя, клапаны двигателя, крепление двигателя |
| A13 | Вентилятор радиатора |
| A14 | 2018-2019: Модуль управления двигателем; |
| 2020-2024: Модуль управления двигателем, топливные форсунки | |
| A15 | 2018-2020: Датчики двигателя |
| 2021-2024: Датчики двигателя, катушки зажигания, кислородные датчики | |
| A16 | Топливный насос |
| Панель предохранителей B (красная) | |
| B1 | Противоугонная сигнализация |
| B2 | Модуль управления двигателем |
| B3 | Левая передняя поясничная опора |
| B5 | Сирена |
| B6 | Стояночный тормоз |
| B7 | Модуль управления шлюзом (диагностика) |
| B8 | 2018-2019: Подсветка обивки салона; |
| 2020-2024: Модуль управления электроникой крыши | |
| B9 | Модуль управления системами помощи водителю |
| B10 | Модуль управления подушками безопасности |
| B11 | Электронный контроль стабилизации (ESC), антиблокировочная тормозная система (ABS) |
| B12 | Диагностический разъем, датчик света/дождя |
| B13 | Система климат-контроля |
| B14 | Модуль управления правой передней дверью |
| B15 | Компрессор системы климат-контроля, кузовная электроника |
| B16 | Модуль управления вспомогательной батареей, резервуар давления тормозной системы |
| Панель предохранителей C (красная) | |
| C1 | Катушки зажигания двигателя |
| C3 | 2018-2019: Не используется; |
| 2020-2024: Высоковольтный обогрев, компрессор | |
| C5 | Крепление двигателя |
| C6 | Автоматическая коробка передач |
| C7 | Приборная панель |
| C8 | Нагнетатель свежего воздуха системы климат-контроля |
| C9 | Модуль управления стеклоочистителями ветрового стекла |
| C10 | Динамическое рулевое управление |
| C11 | Запуск двигателя |
| C12 | 2018-2019: Не используется; |
| 2020: Автоматическая коробка передач | |
| 2021-2024: Насос жидкости автоматической трансмиссии | |
| Панель предохранителей D (черная) | |
| D1 | Подогрев передних сидений |
| D2 | Стеклоочистители ветрового стекла |
| D3 | Электроника левой фары |
| D4 | Панорамная стеклянная крыша |
| D5 | Модуль управления левой передней дверью |
| D6 | Розетки |
| D7 | Модуль управления правой задней дверью |
| D8 | Модуль управления полным приводом (quattro) |
| D9 | Электроника правой фары |
| D10 | Система омывателя лобового стекла/система омывателя фар |
| D11 | Модуль управления левой задней дверью |
| D12 | Парковочный обогреватель |
| Панель предохранителей E (коричневая) | |
| E1 | 2018-2019: Вентиляция сидений, подогрев сидений, зеркало заднего вида, система климат-контроля, элементы управления системой заднего климат-контроля; |
| 2020-2024: Вентиляция сидений, электроника сидений, зеркало заднего вида, панель управления задним климат-контролем, диагностический разъем, антенна дорожной информации (TMC) | |
| E2 | 2018-2019: Система климат-контроля; |
| 2020-2024: Модуль управления электросистемой автомобиля, модуль управления шлюзом | |
| E3 | Звуковой привод/настройка звука выхлопных газов |
| E4 | Клапан подогрева трансмиссии |
| E5 | Запуск двигателя |
| E7 | Активная педаль акселератора |
| E8 | Система ночного видения, активная стабилизация крена |
| E9 | Адаптивный круиз — ассистент, передний радар |
| E11 | Ассистент проезда перекрестков, системы помощи водителю |
Вблизи блока могут быть установлены дополнительные предохранители и реле, такие как модуль регулировки сидений и рулевой колонки с функцией памяти и прочее.
Блок в багажнике

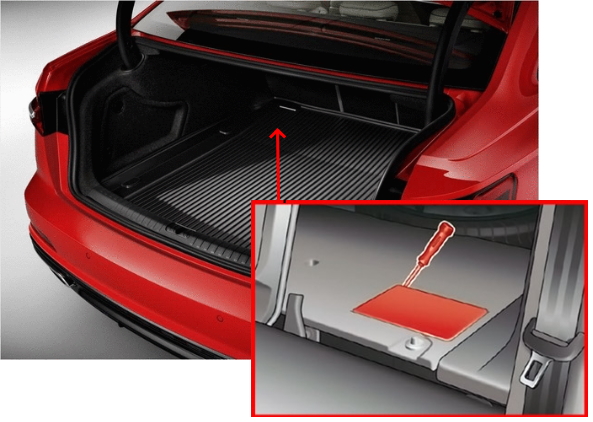

В багажнике, слева от спинки сиденья, за защитной панелью, установлен дополнительный блок предохранителей и реле для Audi A7 C8.

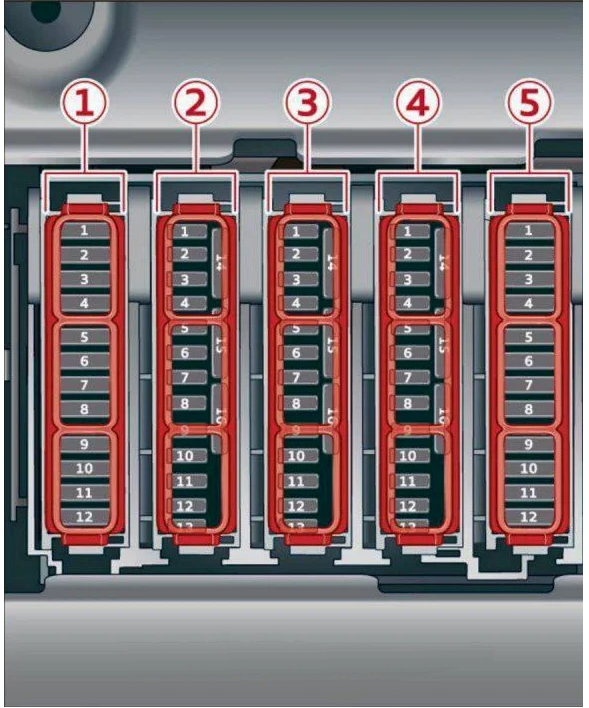

Схема
Назначение
| Панель предохранителей A (черная) | |
| A1 | 2021-2022: Тепловое управление |
| A3 | Натяжитель заднего ремня безопасности со стороны пассажира |
| A4 | Натяжитель заднего ремня безопасности со стороны водителя |
| A5 | Пневматическая подвеска |
| A6 | Автоматическая трансмиссия |
| A7 | Задний сдвижной люк, задний спойлер |
| A8 | Подогрев задних сидений |
| A9 | 2018-2019: Центральный замок, задние фонари; |
| 2020: Левый задний фонарь | |
| 2021-2024: Модуль управления системой комфорта, левый задний фонарь | |
| A10 | Натяжитель переднего ремня безопасности со стороны водителя |
| A11 | 2018-2019: Центральный замок, задний слепой; |
| 2020: Центральный замок крышки багажного отделения, дверца топливного бака, крышка багажного отделения | |
| 2021-2024: Центральный замок крышки багажного отделения, дверь топливного бака, солнцезащитный козырек, крышка багажного отделения | |
| A12 | Модуль управления крышкой багажного отделения |
| Панель предохранителей B (красная) | |
| B1 | 2018-2019: Не используется; |
| 2020: Модуль управления стабилизацией подвески | |
| B2 | 2018-2019: Не используется; |
| 2020: Выключатель сервисного разъединения | |
| B4 | 2018-2019: Не используется; |
| 2020: Электродвигатель | |
| 2021-2024: Система электропривода, силовая электроника | |
| B5 | 2018-2020: Тормозная система |
| 2021-2024: Тормозная система, усилитель тормозов | |
| B6 | 2018-2019: Не используется; |
| 2020-2022: Водяной насос высоковольтной батареи | |
| B7 | 2018-2019: Не используется; |
| 2020: Гибридный климат-контроль салона с дистанционным управлением | |
| 2021: Вспомогательный климат-контроль | |
| B8 | 2018-2019: Не используется; |
| 2020: Компрессор гибридной системы кондиционирования воздуха | |
| 2021-2022: Компрессор системы климат-контроля | |
| B9 | Модуль управления вспомогательной батареей |
| B10 | 2018-2019: Не используется; |
| 2020-2024: Гибридная высоковольтная батарея | |
| B11 | 2018-2019: Не используется; |
| 2020-2024: Гибридное зарядное устройство | |
| B14 | 2018-2019: Не используется; |
| 2020-2024: Терморегулятор, водяной насос | |
| B15 | 2018-2019: Не используется; |
| 2020-2024: Модуль управления терморегулированием | |
| B16 | 2018-2019: Не используется; |
| 2020: Шлюз | |
| Панель предохранителей C (коричневый) | |
| C1 | Модуль управления системами помощи водителю |
| C2 | 2018-2020: Телефонная будка Audi, антенна на крыше |
| 2021-2024: Телефонный блок Audi | |
| C3 | 2018-2019: Правая передняя поясничная поддержка; |
| 2020-2021: Электроника передних сидений, правая поясничная поддержка | |
| 2022: Правая поясничная поддержка | |
| C4 | Боковая помощь |
| C5 | 2018-2019: Не используется; |
| 2020-2021: Панель управления системой заднего климат-контроля | |
| 2022: Пульт дистанционного управления задними сиденьями | |
| C6 | Система контроля давления в шинах |
| C7 | Система экстренного вызова |
| C8 | 2018-2019: Не используется; |
| 2020-2024: Радиоприемник парковочного обогревателя, контроль топливного бака | |
| C9 | Рычаг селектора автоматической коробки передач |
| C10 | ТВ-тюнер, модуль управления обменом данными и телематикой |
| C11 | Открытие/ запуск автомобиля (NFC) |
| C12 | Открывание дверей гаража |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Центральный замок, задние фонари |
| C16 | Натяжитель переднего ремня безопасности со стороны переднего пассажира |
| Панель предохранителей D (черная) | |
| D1-D16 | Не назначается |
| Панель предохранителей E (красная) | |
| E2 | 2021-2022: Наружная антенна |
| E3 | Выхлопная система, звуковой привод, розетка кондиционера |
| E4 | Панель управления системой заднего климат-контроля |
| E5 | Правый фонарь сцепного устройства прицепа, регулировка правого заднего сиденья |
| E7 | Сцепное устройство прицепа |
| E8 | Левый фонарь сцепного устройства, регулировка правого заднего сиденья |
| E9 | Гнездо для сцепного устройства, высоковольтный аккумулятор |
| E10 | Спортивный дифференциал полного привода |
| E11 | Обработка выхлопных газов |
| E12 | Генератор 48 В |
Дополнительные элементы
Описание
- A — 15А Регулировка сиденья переднего пассажира с блоком управления памятью (правый руль)
- B —
- C — 30А Реле обогрева заднего стекла
- D — 40A Адаптивная электроника компрессора подвески
- E —
- F —

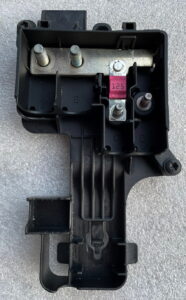

Около аккумулятора может быть размещен блок высокомощных предохранителей для Audi A7 C8.

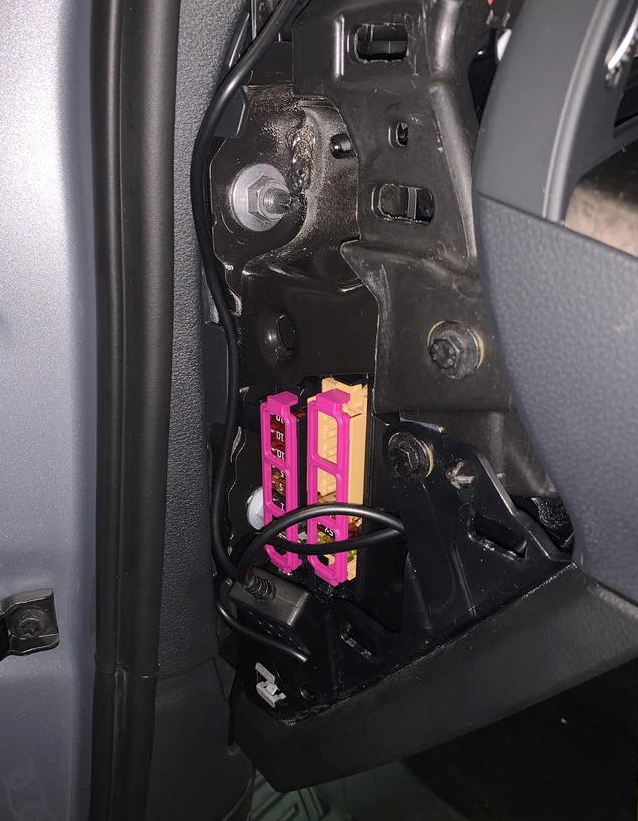

Фото — пример
Если вы знаете, как улучшить эту статью о предохранителях Audi A7 C8, поделитесь идеями в комментариях.
