Audi A5 F5 (второе поколение) — это обновленная серия автомобиля Audi A5, производившаяся в период с 2017 по 2024 год, включая модели 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов выпуска. За эти годы машина пережила рестайлинг, что повлияло на некоторые электрические компоненты. В этой статье мы подробно разберем схемы предохранителей и реле для Audi A5 F5, их расположение в автомобиле, а также предоставим фото-иллюстрации. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетку 12В, включая замену и диагностику.
Расположение и функции предохранителей с реле в Audi A5 F5 могут варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта (региона поставки).
Расположение блоков предохранителей в салоне
Основной блок предохранителей и реле
В интерьере Audi A5 F5 основной блок с предохранителями и реле размещен слева от водителя, под торпедо (панелью приборов), что удобно для самостоятельного доступа.
Версии с левым рулем (LHD)

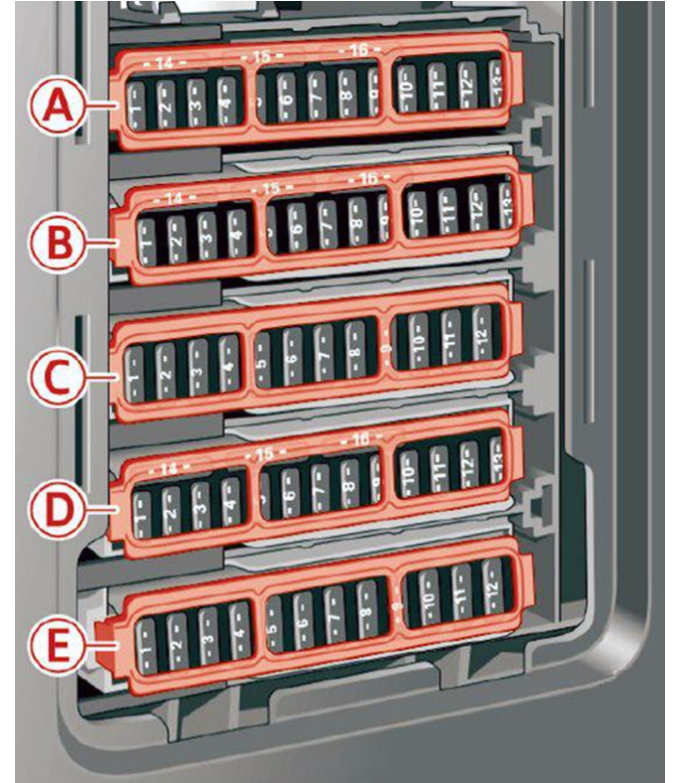

Диаграмма предохранителей

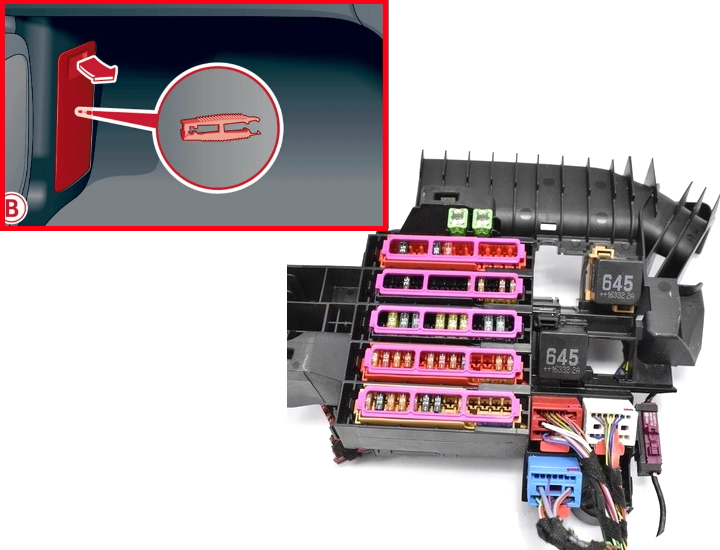

Версии с правым рулем (RHD)
Диаграмма блока
Расшифровка предохранителей
| Панель А (коричневая) | |
| 1 | Обогрев каталитического нейтрализатора |
| 2 | Компоненты двигателя |
| 3 | Выхлопные двери, топливные форсунки, воздухозаборник, подогрев двигателя |
| 4 | Вакуумный насос, насос горячей воды, датчик NOx, датчик твердых частиц, датчик биодизеля, выхлопные двери |
| 5 | Датчик стоп-сигнала |
| 6 | Клапаны двигателя, регулировка распредвала |
| 7 | Датчики кислорода с подогревом, датчик массового расхода воздуха, водяной насос |
| 8 | Водяной насос, насос высокого давления, клапан регулятора высокого давления, температурный клапан, подвеска двигателя |
| 9 | Насос горячей воды, реле двигателя, стартер-генератор 48 В, водяной насос 48 В |
| 10 | Датчик давления масла, датчик температуры масла |
| 11 | Датчик положения сцепления, стартер-генератор 48 В, водяной насос, стартер-генератор 12 В |
| 12 | Клапаны двигателя, опора двигателя |
| 13 | Охлаждение двигателя |
| 14 | Топливные форсунки, модуль управления системой привода |
| 15 | Катушки зажигания, датчики кислорода с подогревом |
| 16 | Топливный насос |
| Панель B (красная) | |
| 1 | Противоугонная система |
| 2 | Модуль управления системой привода |
| 3 | Электроника переднего левого сиденья, поясничная опора, массажное сиденье |
| 4 | Рычаг селектора автоматической коробки передач |
| 5 | Сигнал |
| 6 | Стояночный тормоз |
| 7 | Диагностический интерфейс (модуль управления шлюзом) |
| 8 | Модуль управления электроникой крыши |
| 9 | Модуль управления экстренным вызовом и связью |
| 10 | Модуль управления подушками безопасности |
| 11 | Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS) |
| 12 | Диагностический разъем, датчик света/дождя |
| 13 | Система климат-контроля |
| 14 | Блок управления правой передней дверью |
| 15 | Компрессор системы климат-контроля |
| 16 | Ресивер тормозной системы |
| Панель С (черная) | |
| 1 | Обогрев передних сидений |
| 2 | Дворники |
| 3 | Электроника левой фары |
| 4 | Панорамная стеклянная крыша/ сдвижной / подъемный люк |
| 5 | Блок управления левой передней дверью |
| 6 | Розетка 12 вольт, прикуриватель |
| 7 | Блок управления правой задней дверью, правый задний стеклоподъемник |
| 8 | Модуль управления полным приводом (AWD) |
| 9 | Электроника правой фары |
| 10 | Модуль управления системой омывателя ветрового стекла/ омывателя фар |
| 11 | Модуль управления левой задней дверью, левый задний электро стеклоподъемник |
| 12 | Автономный обогреватель |
Предохранитель №6 в панели C отвечает за функционирование прикуривателя и 12-вольтовой розетки в Audi A5 F5.
| Панель D (черная) | |
| 1 | Электроника передних сидений, вентиляция сидений, зеркало заднего вида, панель управления задней системой климат-контроля, обогрев лобового стекла, диагностический разъем |
| 2 | Диагностический интерфейс, модуль управления бортовой сетью |
| 3 | Генератор звука |
| 4 | Датчик положения сцепления |
| 5 | Запуск двигателя, аварийное отключение |
| 6 | Диагностический разъем, антенна дорожной информации (TMC) |
| 7 | USB-соединение |
| 8 | Устройство для открывания гаражных ворот |
| 9 | Адаптивный круиз-контроль Audi, адаптивное регулирование дистанции |
| 11 | Передняя камера |
| 12 | Правая фара |
| 13 | Левая фара |
| 14 | Охлаждение трансмиссионной жидкости / Стеклоочиститель заднего стекла |
| 15 | Система сигнализации и громкой связи |
| Панель E (красная) | |
| 1 | Катушки зажигания |
| 2 | Компрессор системы климат-контроля |
| 5 | Левая фара |
| 6 | Автоматическая коробка передач |
| 7 | Приборная доска |
| 8 | Вентилятор системы климат-контроля |
| 9 | Правая фара |
| 10 | Динамическое рулевое управление |
| 11 | Запуск двигателя |
Дополнительный блок предохранителей
Еще один блок предохранителей в Audi A5 F5 установлен на левом конце приборной панели, также слева от водителя, для удобства обслуживания электрической системы.

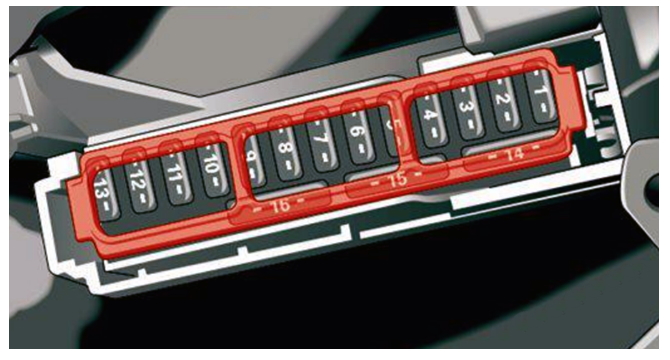

Диаграмма
Расшифровка
- Модуль управления удобным доступом и авторизацией запуска (NFC)
- Audi телефон, USB-разъем
- Проекционный дисплей
- Музыкальный интерфейс Audi, USB-соединение
- Передняя панель управления системой климат-контроля
- Блокировка рулевой колонки
- Центральный дисплей
- Приборный щиток
- Контроль громкости
- Выключатель света, модуль переключателя
- Электроника рулевой колонки
- Датчик твердых частиц для системы климат-контроля
- Информационно — развлекательная система
- Обогрев руля, Электроника рулевой колонки
Блок предохранителей в багажнике

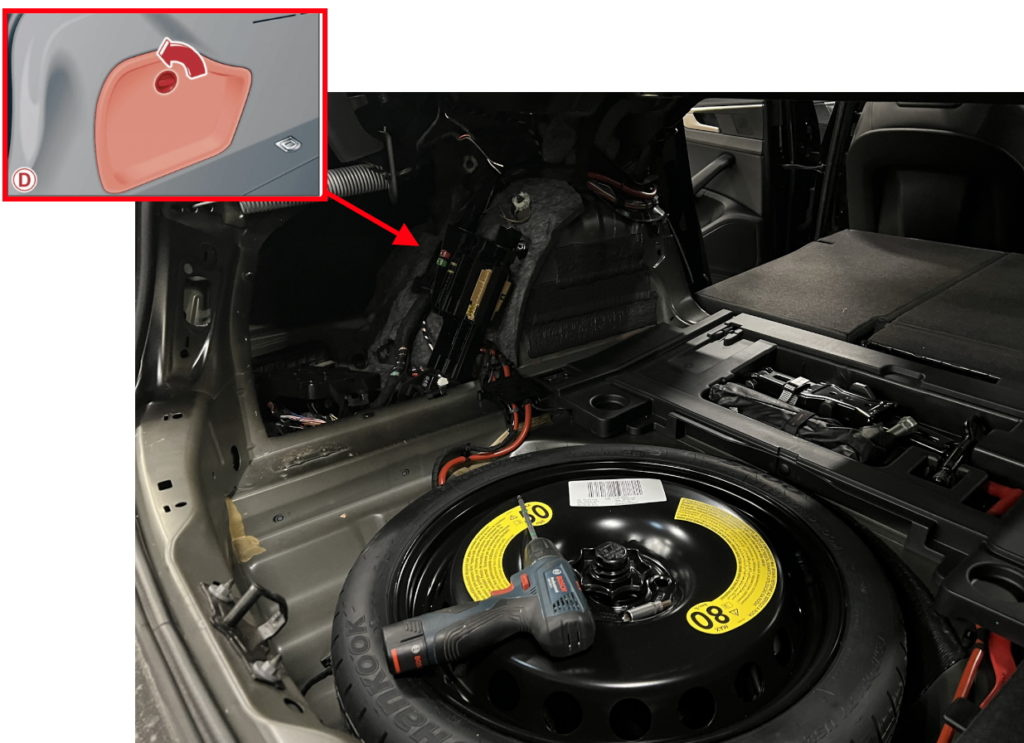

В багажном отделении Audi A5 F5 дополнительный блок предохранителей расположен слева, за боковой обшивкой, что упрощает доступ для ремонта задней электрики.

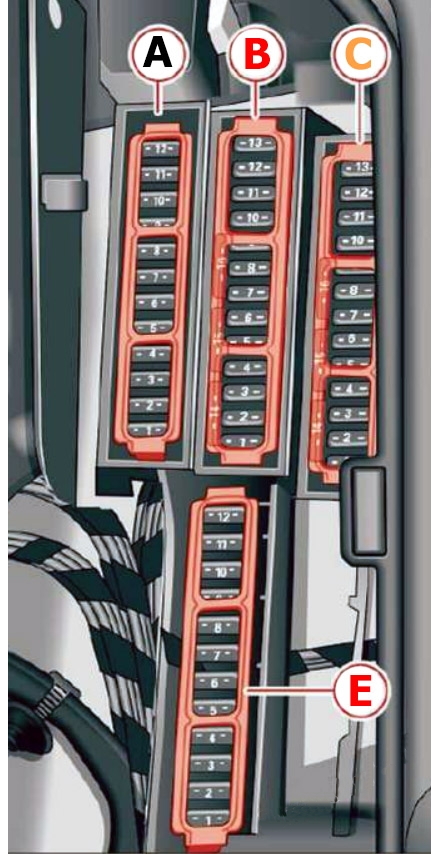

Диаграмма
Расшифровка
| Панель А (черная) | |
| 2 | Обогреватель ветрового стекла |
| 3 | Обогреватель ветрового стекла |
| 5 | Управление подвеской |
| 6 | Автоматическая коробка передач |
| 7 | Обогрев заднего стекла |
| 8 | Обогрев заднего сиденья |
| 9 | Левые задние фонари |
| 10 | Подушка безопасности, модуль управления натяжителем ремня безопасности со стороны водителя |
| 11 | Замок крышки багажника, замок лючка бензобака, блок управления системой комфорта |
| 12 | Крышка багажного отделения |
| Панель B (красная) | |
| 6 | Прерывание питания от аккумуляторной батареи / Электрический компрессор |
| Панель С (коричневая) | |
| 1 | Внешняя антенна |
| 2 | Телефонная будка Ауди |
| 3 | Электроника правого переднего сиденья, поясничная опора, массажное сиденье |
| 4 | Боковая помощь |
| 6 | Система контроля давления в шинах |
| 7 | Модуль управления удобным доступом и авторизацией запуска (NFC) |
| 8 | Дополнительный нагрев, баковый модуль |
| 10 | ТВ-тюнер, модуль обмена данными и управления телематикой |
| 11 | Модуль управления вспомогательной батареей |
| 12 | Устройство для открывания гаражных ворот |
| 13 | Камера заднего вида, периферийные камеры |
| 14 | Правые задние фонари |
| 16 | Подушка безопасности, модуль управления натяжителем ремня безопасности переднего пассажира |
| Панель E (красная) | |
| 3 | Обработка выхлопа (Adblue) |
| 5 | Правый фонарь прицепа |
| 7 | Сцепка для прицепа |
| 8 | Левый фонарь прицепа |
| 9 | Розетка для прицепа |
| 10 | Модуль управления полным приводом, спортивный дифференциал |
| 11 | Обработка выхлопа (Adblue) |
Если у вас есть идеи по улучшению этого руководства по предохранителям Audi A5 F5, делитесь ими в комментариях.
