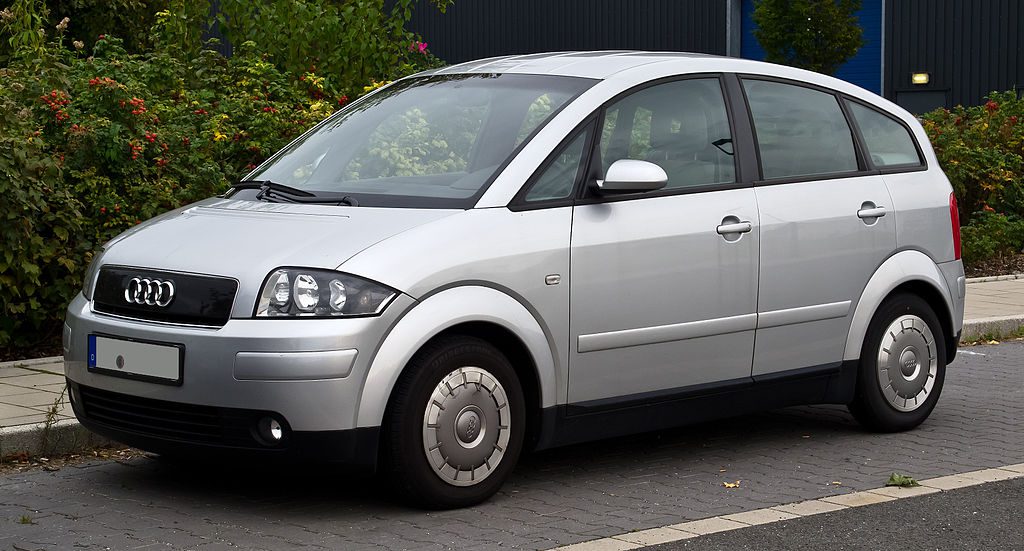

Audi A2 — компактный, топливосберегающий и экологически чистый автомобиль с инновационным алюминиевым кузовом. Производство модели велось с 1999 по 2005 год, включая 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годы. В этой статье вы найдете детальную схему расположения предохранителей, реле и блоков для Audi A2, включая инструкции по замене и диагностике.

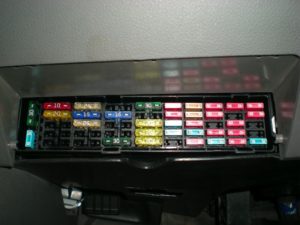

Основной блок предохранителей Audi A2
Главный блок предохранителей Audi A2 размещен в салоне на приборной панели слева от рулевого управления, под специальной крышкой рядом с переключателями.

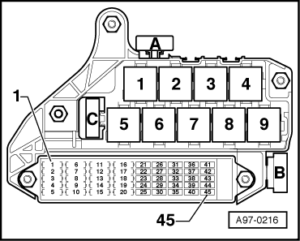

Полная схема предохранителей Audi A2
Таблица предохранителей и реле Audi A2
| № | Ампер | Назначение |
| 1 | 10А | Панель приборов |
| 2 | 20А | Радио |
| 3 | 20А | DC преобразователь |
| 4 | 20А | Вентилятор охлаждения |
| 5 | — | |
| 6 | 25А | Стеклоочиститель, омыватель |
| 7 | 15А | Аварийная сигнализация |
| 8 | 25А | Звуковой сигнал, люк на крыше |
| 9 | — | |
| 10 | — | |
| 11 | 20А | Розетка в багажнике |
| 12 | 15А | Розетка прикуривателя |
| 13 | 15А | Подогрев сидений |
| 14 | 20А | Дизельный подогреватель |
| 15 | 30А | Подогрев заднего стекла |
| 16 | 30А | Вентилятор печки, климат |
| 17 | — | — |
| 18 | 20А | Топливный насос |
| 19 | 20А | Подогрев лямда-зонд |
| 20 | 20А | Электрическое зажигание |
| 21 | 10А | Дальний свет правый |
| 22 | 10А | Дальний свет левый |
| 23 | 15А | Ближний свет правый, угол наклона фар |
| 24 | 15А | Ближний свет левый, угол наклона фар |
| 25 | 5А | Телефон, телематик |
| 26 | 5А | Габаритные огни правые |
| 27 | 5А | Габаритные огни левые |
| 28 | 10А | Диагностическое питание |
| 29 | 15А | Задние фары, 15 контакт диагностического разъема |
| 30 | 10А | Стоп-сигнал |
| 31 | 10А | Круиз-контроль, |
| 32 | 10А | Освещение номерного знака, бардачка |
| 33 | 5А | Обогрев форсунок омывателя |
| 34 | 10А | Сигналы поворота |
| 35 | 15А | Противотуманные фары |
| 36 | 10А | Освещение салона, отопитель, кондиционер |
| 37 | 10А | Навигационная система, парктроник |
| 38 | 10А | Спидометр, климат, парктроник |
| 39 | 10А | Блок управления дверьми. Правая сторона |
| 40 | 10А | Система курсовой устойчивости (ESP) |
| 41 | 10А | Блок управления дверьми. Левая сторона |
| 42 | 10А | Центральный замок, внутр. освещение. |
| 43 | 10А | Блок управления коробкой передач ASG |
| 44 | 10А | Блокировка ключа в замке зажигания, блок управления коробкой передач |
| 45 | 15А | Топливные форсунки двигателя |
Обратите внимание на два дополнительных предохранителя сбоку от основного блока при осмотре и диагностике.

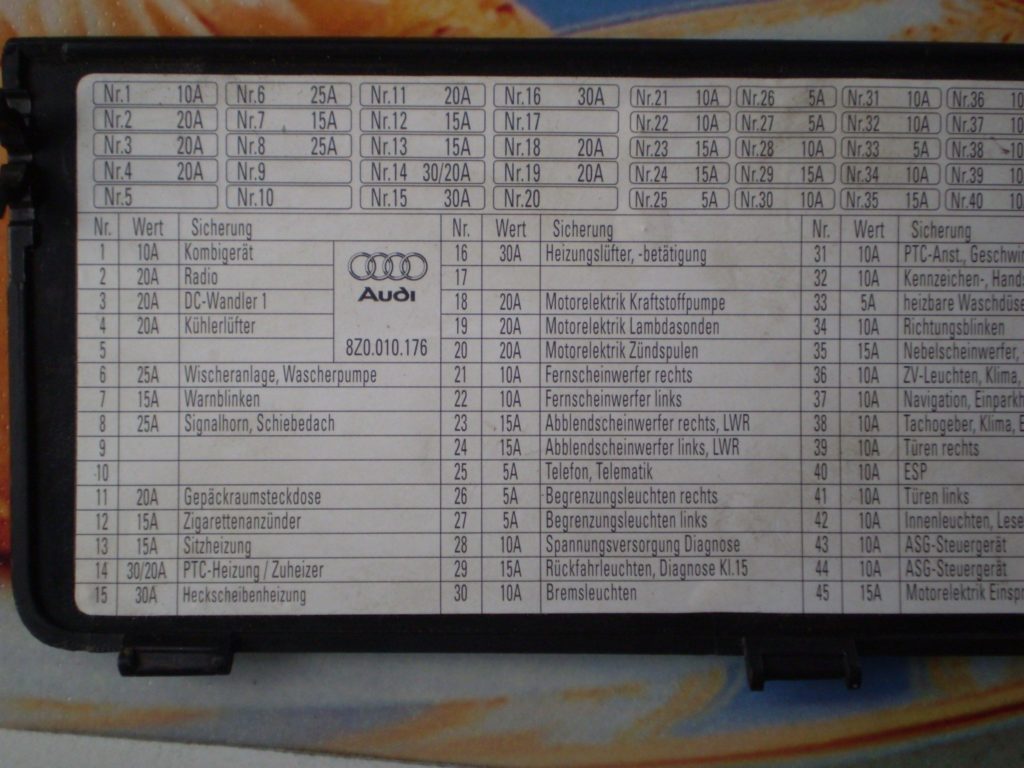

Для точной идентификации предохранителей и реле Audi A2 сверяйтесь с маркировкой на внутренней стороне защитной крышки блока.
Дополнительные блоки предохранителей и реле Audi A2

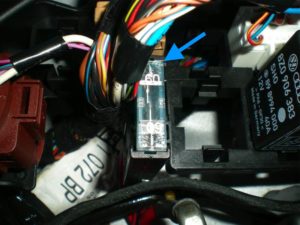

Блок под панелью у педалей водителя
Чтобы получить доступ к этому блоку, снимите алюминиевую панель под обивкой слева от водителя. Здесь находятся высокомощные предохранители: для блока управления ABS (60 А) и усилителя руля (80 А), важные для систем безопасности и электрики Audi A2.
Блок на передней стойке автомобиля
Доступ к этому блоку осуществляется путем снятия обшивки на водительской стойке. В нем размещены предохранители для вентилятора климат-контроля, электрических приводов дверей и регулировки сидений в Audi A2.
Полезная информация по электрике Audi A2
Видео-инструкция по открытию лючка бензобака в случае неисправности кнопки открытия из салона, что актуально для владельцев Audi A2 при ремонте и обслуживании.
Электросхема Audi A2
Подробную информацию об электросхеме Audi A2, включая реле и подключения, можно найти в руководстве по ремонту и эксплуатации, доступном для скачивания.
