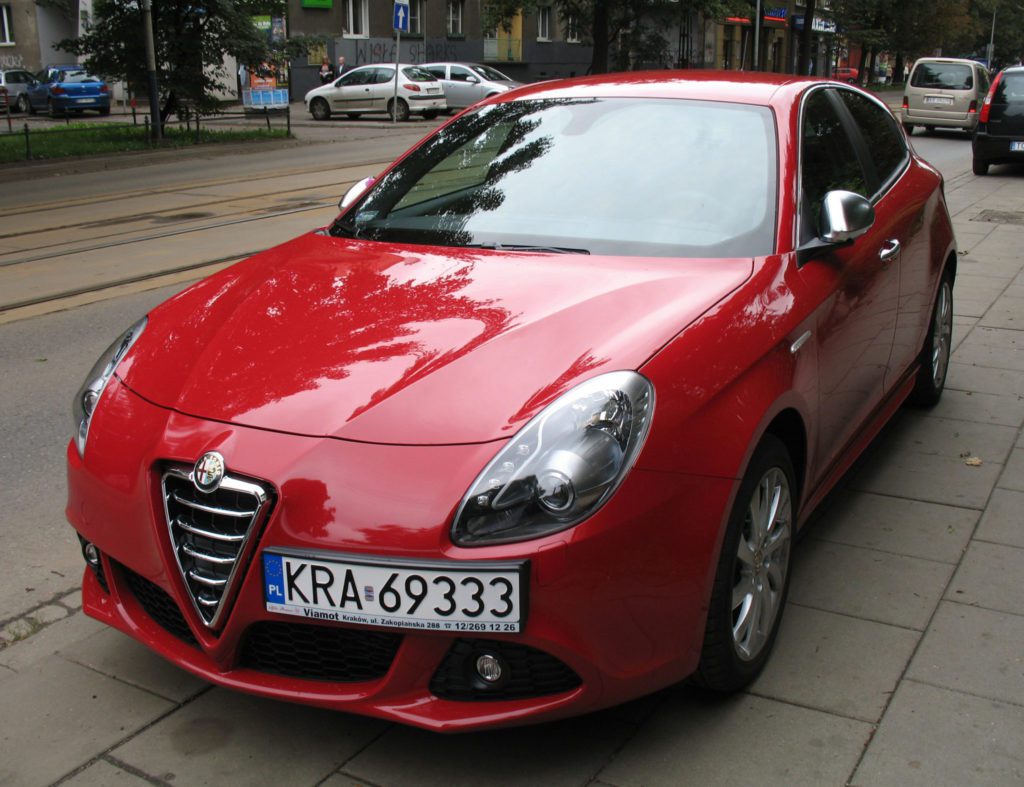

Alfa Romeo Giulietta — это компактный хэтчбэк, производимый с 2010 года. Модель позиционируется как более просторный вариант по сравнению с Alfa Romeo MiTo. В этой статье мы разберем схемы предохранителей и реле для владельцев Alfa Romeo Giulietta 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годов выпуска, чтобы облегчить поиск, диагностику и замену предохранителей в блоках.
В Alfa Romeo Giulietta предусмотрено три ключевых блока предохранителей. Первый расположен в моторном отсеке, второй — в салоне под торпедо, третий — в багажнике. Это позволит быстро разобраться в распиновке и назначении цепей.
Для автомобилей с автоматической трансмиссией «ALFA TCT» (если такая комплектация доступна) элементы АКПП Alfa TCT оснащены специальными предохранителями. Рекомендуется обращаться в официальный сервис Alfa Romeo для их замены.

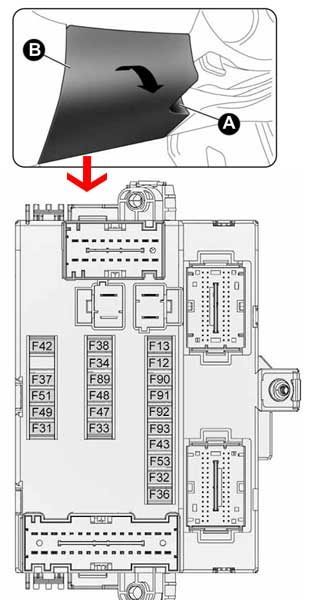

Блок предохранителей в салоне
Этот блок размещен под приборной панелью. На изображении отмечены точки крепления болтов для удобного доступа к схеме предохранителей Giulietta.
Расшифровка предохранителей и реле:
| Правая передняя фара дальнего света | F91 | 7,5 |
| Левая передняя фара дальнего света | F90 | 7,5 |
| Правый ближний свет фар (версии с галогенными фарами) | F12 | 7,5 |
| Левая ближнего света фар (версии с галогенными фарами) | F13 | 7,5 |
| Правый ближний свет фар (версии с биксеноновой фарой) | F12 | 15 |
| Левая ближнего света фар (версии с Bi-Xenon фары) | F13 | 15 |
| Правый противотуманный фонарь | F93 | 7,5 |
| Левый противотуманный фонарь | F92 | 7,5 |
| Лампы освещения багажника / Солнцезащитные козырьки / Свет люка двери / Свет перчаточного ящика / Передний / задний потолочный светильник Радионавигационный дисплей | F32 | 10 |
| Различные устройства | F31 | 5 |
| Заднее электрическое окно (левая сторона) | F33 | 20 |
| Заднее электрическое окно (правая сторона) | F34 | 20 |
| +30 | F36 | 10 |
| Различные устройства | f37 | 7,5 |
| Центральный замок | F38 | 20 |
| Блок питания компьютера | F42 | 5 |
| Двухсторонний насос омывателя ветрового стекла | F43 | 20 |
| Переднее электрическое стекло (со стороны водителя) | F47 | 20 |
| Переднее электрическое стекло (со стороны пассажира) | F48 | 20 |
| Различные устройства | F49 | 5 |
| Различные устройства | F51 | 5 |
| +30 | F53 | 7,5 |
Для моделей Alfa Romeo Giulietta до 2013 года

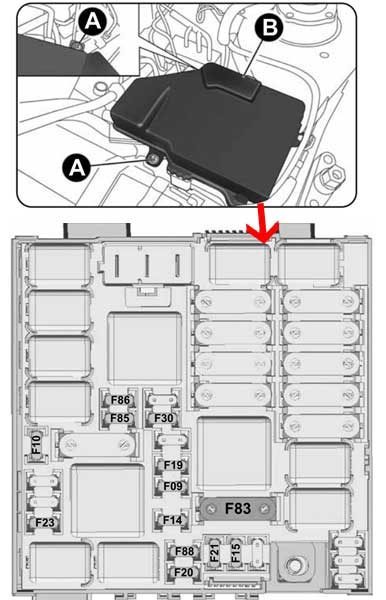

Блок в моторном отсеке
Расположен рядом с аккумулятором. Здесь находятся предохранители для основных систем двигателя и электрики.
Назначение ключевых предохранителей:
| Питание насоса омывателя фар | F09 | 30 |
| Сигнал | F10 | 15 |
| Компрессор переменного тока | F19 | 7,5 |
| Обогрев заднего стекла | F20 | 30 |
| Топливный насос | F21 | 15 |
| Топливный насос | F21 | 20 |

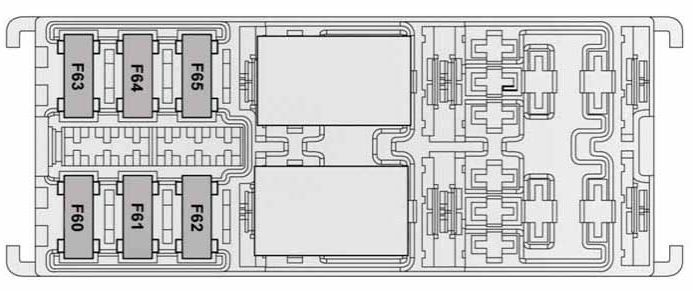

Блок предохранителей в багажнике
Находится под обшивкой слева. Используется для дополнительных опций комфорта.
Расшифровка цепей:
| Регулировка поясничного отдела | F60 | 15 |
| Подогрев передних сидений | F61 | 15 |
| BOSE усилитель + сабвуфер | F62 | 20 |
| Движение левого переднего сиденья | F63 | 15 |
| Движение правого переднего сиденья | F64 | 15 |
| Электропривод люка | F65 | 15 |
| Прикуриватель / гнездо питания | F85 | 15 |
| 12-вольтная розетка | F86 | 15 |
| Датчик состояния заряда аккумулятора IBS для системы Start & Stop | F87 | 5 |
| Внешнее зеркало заднего вида | F88 | 7,5 |
Для Alfa Romeo Giulietta с 2013 года выпуска
Блок в салоне остается в том же месте — см. описание выше, но схема может иметь небольшие обновления для новых комплектаций:
| Правая передняя фара дальнего света | F91 | 7,5 |
| Левая передняя фара дальнего света | F90 | 7,5 |
| Правый ближний свет фар (версии с галогенными фарами) | F12 | 7,5 |
| Левая ближнего света фар (версии с галогенными фарами) | F13 | 7,5 |
| Правый ближний свет фар (версии с биксеноновой фарой) | F12 | 15 |
| Левая ближнего света фар (версии с Bi-Xenon фары) | F13 | 15 |
| Правый противотуманный фонарь | F93 | 7,5 |
| Левый противотуманный фонарь | F92 | 7,5 |
| Свет любезности багажного отделения / Солнцезащитный козырек любезности / Лампа освещения вещевого ящика / Передние и задние фонари крыши | F32 | 10 |
| Различные устройства | F31 | 5 |
| Заднее электрическое окно (левая сторона) | F33 | 20 |
| Заднее электрическое окно (правая сторона) | F34 | 20 |
| +30 | F36 | 10 |
| Различные устройства | F37 | 7,5 |
| Центральный замок | F38 | 20 |
| Электропитание для компьютера | F42 | 5 |
| Двухсторонний насос омывателя ветрового стекла | F43 | 20 |
| Переднее электрическое стекло (со стороны водителя) | F47 | 20 |
| Переднее электрическое стекло (со стороны пассажира) | F48 | 20 |
| Различные устройства | F49 | 5 |
| Различные устройства | F50 | 7,5 |
| Различные устройства | F51 | 5 |
| +30 | F53 | 7,5 |

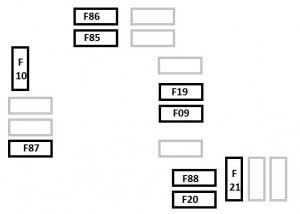

Блок предохранителей в моторном отсеке
| Электропитание насоса омывателя фар | F09 | 30 |
| Сигнал | F10 | 15 |
| Компрессор переменного тока | F19 | 7,5 |
| Обогрев заднего стекла | F20 | 30 |
| Топливный насос | F21 | 15 |
| Прикуриватель / гнездо питания | F85 | 15 |
| Гнездо питания 12 В | F86 | 15 |
| Датчик состояния заряда аккумулятора IBS для системы Start & Stop | F87 | 5 |
| Внешнее зеркало заднего вида | F88 | 7,5 |
Предохранители в багажнике
| Движение левого переднего сиденья | F1 | 15 |
| Движение правого переднего сиденья | F2 | 15 |
| Электрическая солнечная крыша | F3 | 15 |
| Устройства для регулировки поясницы | F4 | 15 |
| Обогрев передних сидений | F5 | 15 |
| BOSE усилитель + сабвуфер | F6 | 20 |
Полезные советы по обслуживанию
Видеоурок по расположению блоков предохранителей в Alfa Romeo Giulietta в салоне (руль справа, для Великобритании, но схема аналогична).
