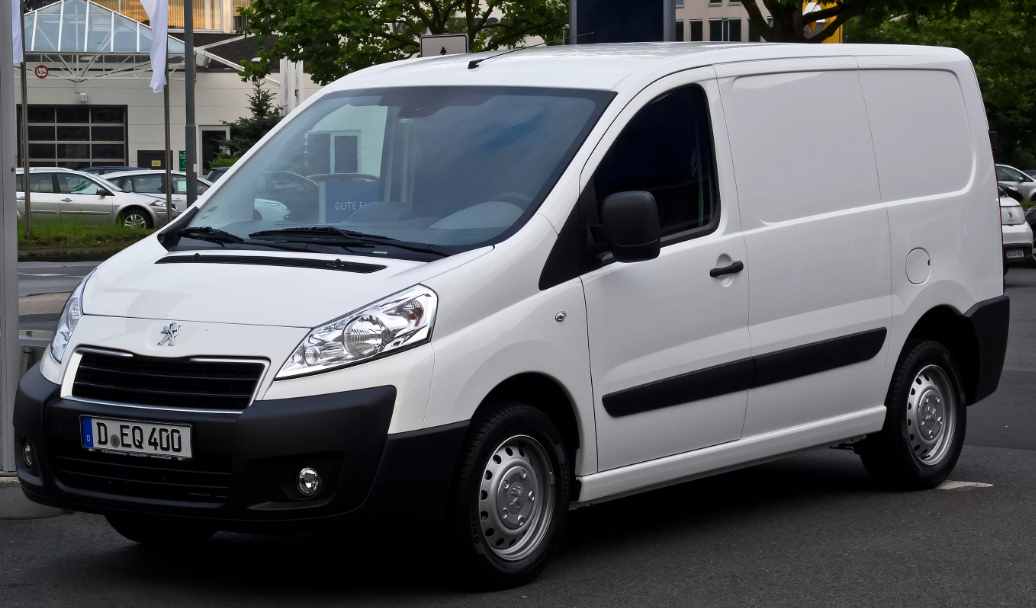

Минивэн Peugeot Expert дебютировал на рынке в 1995 году и за период производства прошел три поколения. В этой статье мы подробно разберем расположение предохранителей Peugeot Expert 2, схемы блоков предохранителей Пежо Эксперт, включая спецификацию для замены. Особое внимание уделим предохранителю прикуривателя Peugeot Expert. Информация подходит для моделей выпуска 2006–2017 годов, поскольку с 2018 года выпускается третье поколение. Узнайте, как найти и заменить предохранители в Peugeot Expert 2 для самостоятельного ремонта электрики.
На схеме отмечены все возможные места установки блоков предохранителей Peugeot Expert 2.
Блок под капотом
Чтобы добраться до этого блока предохранителей, сдвиньте кронштейн бачка омывателя в сторону.

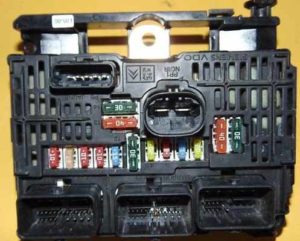

Фотография блока

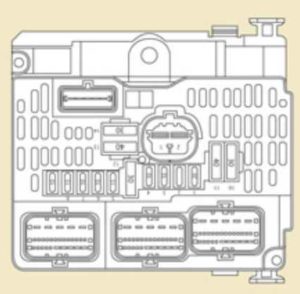

Схема
Описание
- ЭБУ двигателя, компоненты, системы питания и воздухоподачи, вентилятор системы охлаждения 20А
- Звуковой сигнал 15А
- Насос омывателя ветрового и заднего стекол 10А
- Насос омывателя фар 20А
- Компоненты системы топливоподачи 15А
- Усилитель рулевого управления, второй датчик тормозной педали 10А
- Тормозная система (ABS/ ESP) 10А
- Выключатель стартера 20А
- Первый датчик тормозной педали 10А
- Компоненты системы питания и воздухоподачи, компоненты системы снижения токсичности 30А
- Вентиляция кабины 40А
- Очиститель ветрового стекла 30А
- Интеллектуальный коммутационный блок 40А
- Не задействован 30А
Блок в салоне

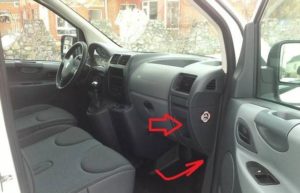

Для доступа к блоку предохранителей в салоне опустите бардачок и резко потяните его на себя.

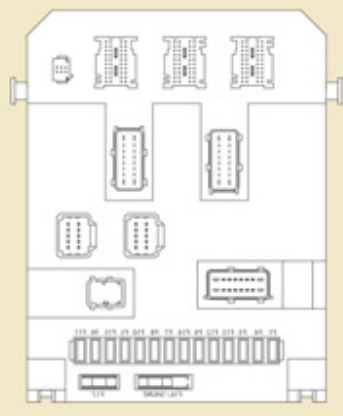

Схема
Обозначение
- 15А Очиститель заднего стекла
- Свободен
- 5А ЭБУ подушки безопасности
- 10А Датчик положения рулевого колеса, диагностический разъем, датчик системы ESP, ручное управление микроклиматом, датчик сцепления, корректор фар, насос для подачи присадки в сажевый фильтр
- 30А Электропривод зеркал, двигатель стеклоподъемника передней правой двери
- 30А Питание стеклоподъемников передних дверей
- 5А Плафоны и лампа перчаточного ящика
- 20А Многофункциональный дисплей, сирена охранной сигнализации, автомагнитола, чейнджер компакт-дисков, радиотелефон, коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной
- 10А Розетка в грузовом отсеке
- 30А Регулятор высоты задней подвески, блок подрулевых переключателей, комбинация приборов
- 15А Диагностический разъем, замок зажигания
- 15А Беспроводная гарнитура «свободные руки», ЭБУ подушки безопасности, ЭБУ системы помощи при парковке
- 5А ЭБУ двигателя, коммутационный блок прицепа
- 15А Датчик дождя, вентиляция салона, климат-контроль, комбинация приборов
- 30А Запирание/отпирание/суперблокировка дверей
- Свободен
- 40А Обогреватель заднего стекла, обогреватели зеркал
- 10А Обогреватели зеркал
Если прикуриватель Peugeot Expert не функционирует, осмотрите предохранители в этом блоке, особенно номер 9, для быстрого устранения неисправности.
Блок рядом с аккумуляторной батареей
Доступ к блоку осуществляется путем снятия крышки отсека аккумулятора.

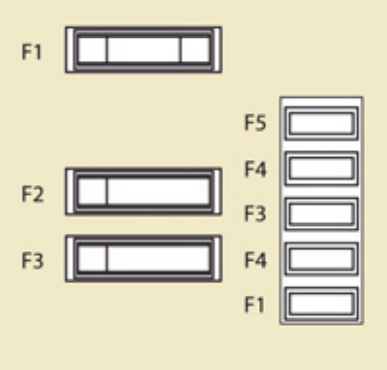

Общая схема
Расшифровка элементов
| № | Защищаемая цепь |
| 1 | 30A Обогреватели сидений |
| 2 | 20A Розетка 12 В в третьем ряду сидений (микроавтобус) или не задействован (фургон) |
| 3 | 40A Коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной |
| 4 | Не задействован |
| 36 | 15A Замки распашных дверей |
| 37 | 10A Замки распашных дверей |
| 38 | 20A Стеклоочиститель задних распашных дверей |
| 39 | Вентиляция салона (микроавтобус) или не задействован (фургон) |
| 40 | 5A Складывающиеся зеркала |
Дополнительный блок

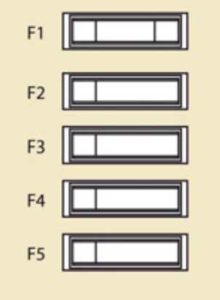

Этот блок предохранителей предназначен для защиты цепей прицепа Peugeot Expert, а также подключения проводки на моделях с доработанным кузовом или платформой с кабиной. Он расположен справа за перегородкой грузового отсека. Количество предохранителей может варьироваться в зависимости от конфигурации автомобиля.
- 15А Свободен
- 15А Реле замка зажигания и опционного генератора
- 15А Питание 12 В электрической цепи прицепа
- 15А Цепь под напряжением для использования при модификациях
- 10А Фонари аварийной сигнализации
