Пежо Эксперт 1: предохранители и реле

Peugeot Expert первого поколения производился с 1995 по 2004 год, включая модели 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годов выпуска. За период производства автомобиль подвергся рестайлингу. В этой статье вы найдете детальное руководство по предохранителям и реле Peugeot Expert 1, с диаграммами блоков предохранителей Peugeot Expert, схемами реле и указанием точных мест их установки в кузове.

Блок предохранителей в салоне Peugeot Expert

Основной блок предохранителей в интерьере расположен в нижней левой секции приборной панели Peugeot Expert 1 поколения.

Пример доступа к блоку предохранителей

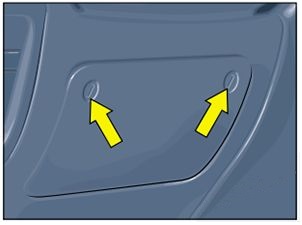

Версия с левым рулем

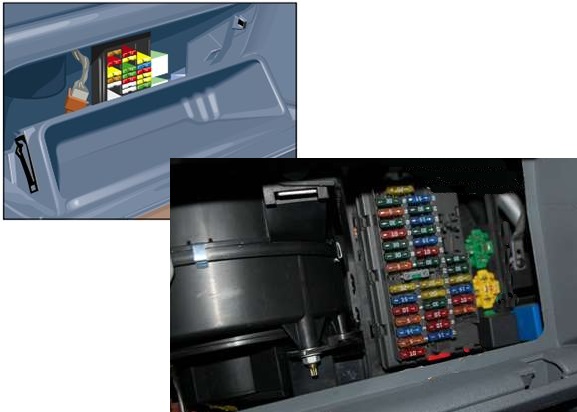

Версия с правым рулем

Расположение по варианту 1

Диаграмма блока предохранителей в салоне

Расшифровка предохранителей

1. 10 A Питание автомагнитолы Peugeot Expert
2. 5 A Плюс после зажигания — Датчик скорости Peugeot Expert — Блок защиты салона — Индикаторы панели приборов
3. 15 A Стоп-сигналы — Функция круиз-контроля
4. 10 A Правый задний фонарь — Левый передний габарит — Корректировка фар
5. 15 A Система кондиционирования — Передние стеклоподъемники — Вентилятор климат-контроля — Датчик давления
6. 15 A Обогрев заднего стекла и подогрев сидений Peugeot Expert
7. 20 A Кнопка звукового сигнала
8. ШУНТ —
9. 5 A Омыватель фар — Правый передний габарит — Освещение номерного знака — Левый задний фонарь
10. 30 A Регулировка сиденья пассажира
11. 30 A Задние электрические стеклоподъемники
12. 10 A ЭБУ ABS — Фонари заднего хода — Диагностический порт — АКПП
13. 30 A Регулировка водительского сиденья
14. 5 A Память блока защиты салона Peugeot Expert
15. 30 A Блок защиты салона — Центральный замок — Внутреннее освещение
16. 20 A Прикуриватель — Постоянное питание от АКБ — Дополнительные потребители энергии
17. 15 A Блок контроля температуры ОЖ — Вентиляторы охлаждения мотора
18. 10 A Противотуманные фары
19. 10 A Подсветка панели — Автомагнитола — Габаритные огни
20. 30 A Кондиционер и вентилятор климатической системы
21. 20 A Электрообогрев сидений Peugeot Expert
22. 20 A Питание дополнительных устройств — Не задействовано
23. ШУНТ F14 — F15 — F25 — F27
24. 30 A Стеклоочиститель и омыватель лобового стекла
25. 10 A Кондиционер — Плафон освещения — Память аудиосистемы — Цифровые часы
26. 15 A Аварийная сигнализация
27. 30 A Заднее стекло с обогревом
28. 15 A Электрические стеклоподъемники — Индикатор разряда батареи
29. 30 A Электрические передние стеклоподъемники
30. 15 A Салонное освещение — Поворотники — Часы — Электропривод зеркал

Предохранитель для прикуривателя Peugeot Expert — номер 16, номинал 20А.

Расположение по варианту 2

Диаграмма блока в салоне

Расшифровка предохранителей блока в салоне

Предохранитель прикуривателя — номер 23, 20А.

Блок предохранителей и реле под капотом Peugeot Expert

В моторном отсеке основной блок с предохранителями и реле Peugeot Expert 1 установлен поблизости от аккумуляторной батареи.

Вариант 1

Конфигурация без ABS

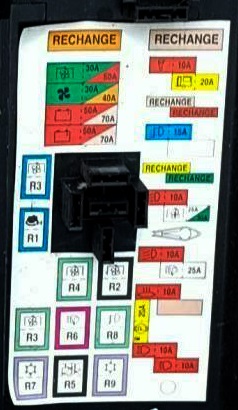

Иллюстрация схемы блока

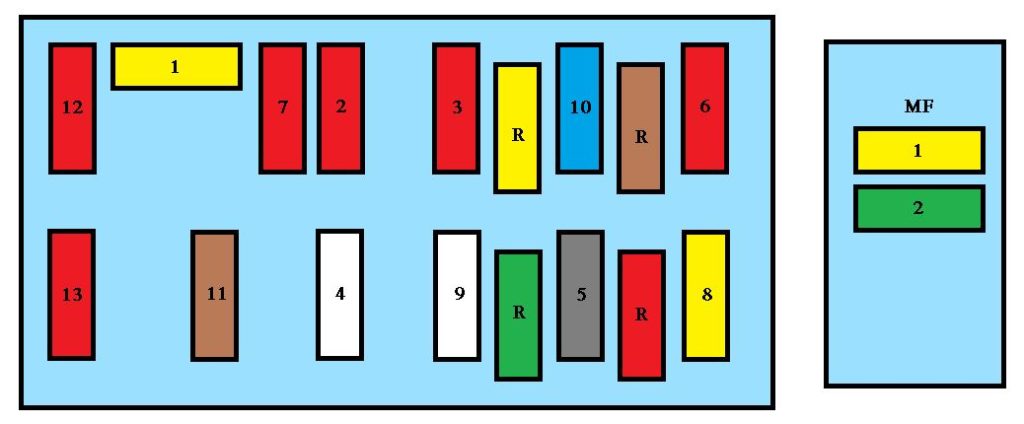

Диаграмма блока под капотом

Назначение предохранителей под капотом

Конфигурация с ABS

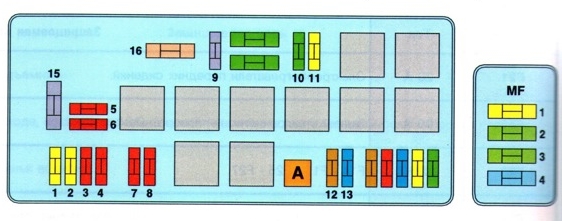

Диаграмма блока с ABS

Расшифровка схемы с ABS

1. 20 А Электрика жилого прицепа
2. 20 A Насос топлива
3. 10 A Левая ближняя фара
4. 10 A Правая ближняя фара
5. 10 A Диагностический коннектор
6. 10 A Иммобилайзер мотора Peugeot Expert
7. 10 A Левая дальняя фара
8. 10 A Правая дальняя фара
9. 25 A Вентиляторы охлаждения 1-120 W
10. 30 А Омыватель фар, противотуманки
11. 20 А Дополнительный обогрев
12. 5 А Таймер омывателя фар
13. 15 A Кислородный датчик, подогрев лямбда-зонда
14. —
15. 40 А Кондиционер, вентилятор салона
16. 30 — 50 А Вентиляторы охлаждения 1-180 W

MF1 20A — Реле впрыска топлива, MF2 30A — Реле впрыска, MF3 30A — Вентилятор салона, MF4 40А — ЭБУ ABS Peugeot Expert.

Ненумерованные предохранители служат запасными в блоке под капотом.

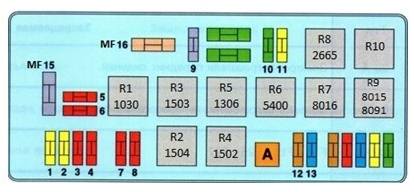

Диаграмма реле под капотом

Расположение и функции реле

• R 1030 — Сигнал работающего двигателя Peugeot Expert
• R 1502 / 1503 / 1504 — Реле вентиляторов охлаждения
• R 5400 — Реле омывателя фар
• R 8016 — Реле топливной системы впрыска
• R 2665 — Реле противотуманных фар

Вариант 2

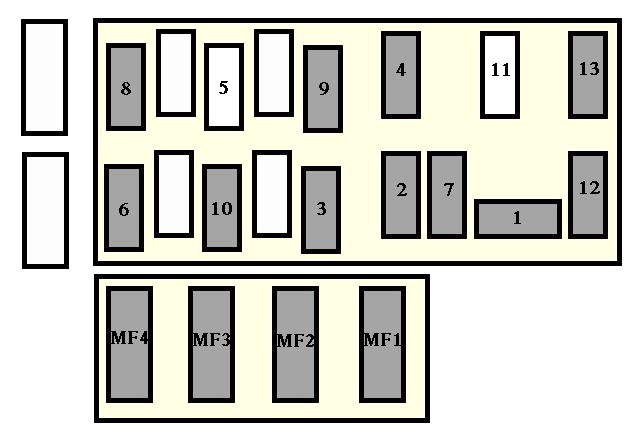

Диаграмма блока вариант 2

Расшифровка предохранителей под капотом
