Peugeot 607: все предохранители и реле

Peugeot 607 – это автомобиль премиум-класса в сегменте бизнес-авто. Производство модели велось с 1999 по 2010 год, охватывая период 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов. За эти годы Peugeot 607 подвергся минимальным рестайлингам, которые не изменили ключевые технические характеристики. Из-за разнообразия комплектаций и постепенных доработок блоки предохранителей Peugeot 607 могут варьироваться. Мы подробно опишем расположение электронных блоков управления, схемы предохранителей и реле Peugeot 607, включая замену предохранителей и диагностику электрики для владельцев этого седана бизнес-класса.

Расположение электронных блоков управления Peugeot 607

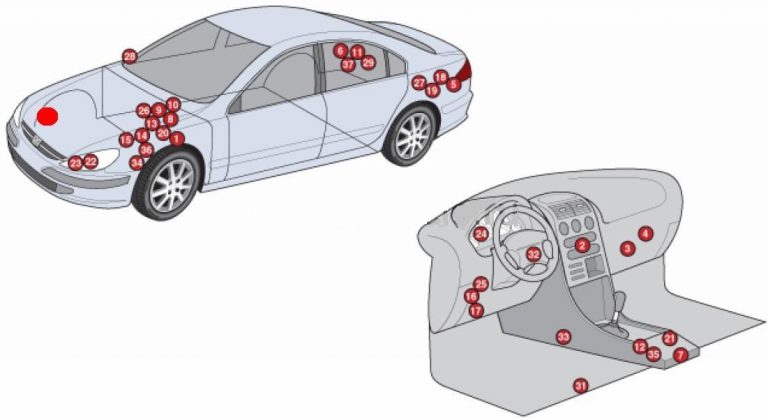

Общая схема расположения

Подробное описание компонентов

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Блок управления электродвигателем вентилятора кондиционера/ отопителя
4	Блок управления противоугонной системой
5	Аккумуляторная батарея
6	Блок управления приводом открывания /закрывания крышки багажника- в правой части багажного отделения
7	Диагностический разъем (DLC)
8	Электронный блок управления двигателем (ЕСМ)
9	Реле электродвигателя вентилятора системы охлаждения 1
10	Реле электродвигателя вентилятора системы охлаждения 2
11	Блок управления подачей присадки — в правой части багажного отделения
12	Блок предохранителей/ реле, центральная консоль — Дизель
13	Блок предохранителей/ реле, моторный отсек 1
14	Блок предохранителей/ реле, моторный отсек 2- под блоком предохранителей/ реле в моторном отсеке
15	Блок предохранителей/ реле, моторный отсек З
16	Блок предохранителей/ реле, приборная панель 1
17	Блок предохранителей/ реле, приборная панель 2
18	Блок предохранителей/ реле, багажное отделение1
19	Блок предохранителей/ реле багажное отделение 2
20	Блок управления свечами накаливания
21	Реле электродвигателя вентилятора отопителя
22	Звуковой сигнал 1
23	Звуковой сигнал 2
24	Блок управления комбинацией приборов
25	Многофункциональный блок управления 1 — встроен в блок предохранителей/ реле 1 приборной панели — функции: Центральный за мок, обогреватель зад него стекла, иммобилайзер, указатели поворота/ аварийная сигнализация, стоп-сигналы, задние габариты. омыватель лобового стекла
26	Многофункциональный блок управления 2- встроен в блок предохранителей/ реле 1 в моторном отсеке- функции: Система кондиционирования .электродвигатель вентилятора системы охлаждения, управление двигателем, противотуманные фары, звуковой сигнал, очистители лобового стекла
27	Многофункциональный блок управления 3- встроен в блок предохранителей /реле 2 в багажном отделении — функции: Разъем электрооборудования прицепа
28	Датчик температуры окружающего воздуха-в зеркале заднего вида на двери
29	Блок управления системой парковки — в правой части багажного отделения
30	Блок управления усилителем рулевого управления
31	Блок управления электроприводом сиденья
32	Блок управления электрооборудованием рулевой колонки
33	Электронный бло куправления SRS
34	Блок управления подвеской
35	Блок управления телефоном
36	Электронный блок управления трансмиссией (ТСМ)
37	Блок управления системой контроля давления в шинах- в правой части багажного отделения

Конфигурация блоков и их содержимое зависят от уровня комплектации Peugeot 607 и года выпуска модели.

Блоки предохранителей в моторном отсеке Peugeot 607

Основной блок предохранителей — Вариант 1

Этот блок находится слева в моторном отсеке под пластиковой защитной крышкой для удобного доступа при замене предохранителей Peugeot 607.

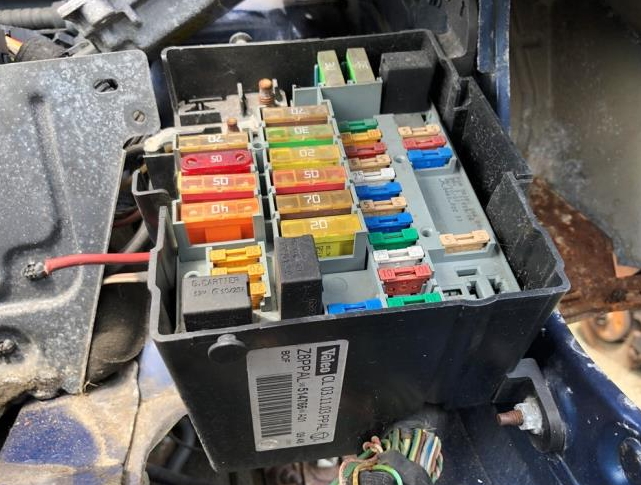

Фото блока предохранителей

Схема предохранителей и реле

Расшифровка схемы

1	Реле звукового сигнала
2	Реле стартера
3	Реле насоса системы подачи воздуха навыпуск
4	Реле блокировки селектора (диапазон «Р»)
F1	(70 А)  Интеллектуальный коммутационный блок (обогрев заднего стекла, наружные зеркала, стекло очиститель, омыватель)
F2	(50А) Электродвигатель вентилятора системы охлаждения
F3	(50A/60A) Система ABS/ESP
F4	(40А) Электродвигатель вентилятора кондиционера/отопителя
F5	(20А) Звуковой сигнал
F6	(20А) Подогреватель сидений —  переднего левого и заднего левого
F7	(20А) Подогреватель сидений — переднего правого и заднего правого
F8	(70А) Интеллектуальный коммутационный блок.
F9	(30А) Электропривод сидений
F10	(20А) Реле ближнего света фар — блок автоматического включения
F11	(70А) Интеллектуальный коммутационный блок
F12	(70А) Замок зажигания. Цепь питания противоугонной системы.
F13	(20А) Блок управления освещением
F14	(15А) Цепь питания сдвоенного реле системы впрыска
F15	—
F16	—
F17	(30А) Система ABS/ESP
F18	(30А) Стартер
F19	(20А) Система управления подвеской
F20	(10А) Реле электровентиляторов системы охлаждения двигателя, выключатель дополнительного стоп-сигнала, датчик сцепления и механической коробки передач
F21	(5А) Управление трансмиссией
F22	(25А) Система ABS/ESP
F23	(15А) Блок подогрева дизельного топлива
F24	(5А) Управление двигателем
F25	(10А) Топливный насос
F26	(30А) Блок управления электроприводом сиденья
F27	(25А) Блок реле
F28	(10А) Цепь подогрева дроссельной заслонки, электро клапан управления системой впрыска, расходомер, подогрев масла
F29	(10А) Система добавления присадки
F30	—
F31	(5А) Управление трансмиссией
F32	(10А) Электронный блок системы динамической стабилизации или электронный блок АБС
F33	(15А) Электронный блок управления автоматической коробкой передач (кроме фонарей заднего хода)
F34	(5А) Кислородный датчик, электро клапан рециркуляции отработавших газов, клапан регулятора давления турбо наддува.

Основной блок предохранителей — Вариант 2

Схема блока

Расшифровка предохранителей

• F1 20 A Включение реле электро вентилятора системы охлаждения, дополнительного вентилятора (для двигателя V6 HDI), силовое реле компьютера двигателя.
• F2 15 A Звуковой сигнал.
• F3 10 A Передний и задний стеклоомыватели.
• F4 20 A Омыватель фар.
• F5 15 A Топливный насос и разгрузочный электро клапан абсорбера.
• F6 10 A Гидроусилитель руля, ЭБУ подвески, автоматическая коробка передач.
• F7 10 A ЭБУ двигателя, ЭБУ системы ESP.
• F8 15 A Цепь обмотки стартера.
• F9 10 A Датчик уровня, обогрев салона (HDI), контактор стоп-сигнала.
• F10 30 A Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики, компьютеры, форсунки).
• F11 40 A Реле вентилятора системы кондиционирования воздуха.
• F12 30 A Реле очистителя ветрового стекла.
• F13 40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
• F14 30 A Турбокомпрессор (на бензиновых двигателях).

Основной блок предохранителей — Вариант 3

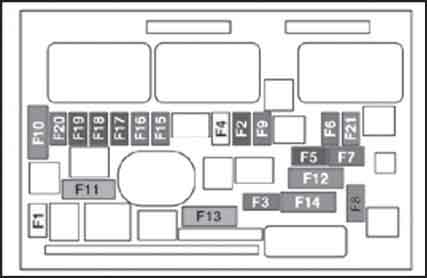

Схема блока

Назначение предохранителей

• F1 20 A Микропроцессор системы питания двигателя.
• F2 15 A Звуковой сигнал.
• F3 10 A Электропривод шторы заднего окна.
• F4 20 A Омыватель фар.
• F5 15 A Топливный насос (кроме двигателей HDI 16V 2 л. и HDI 16V 2,2 л.), блок подогрева дизтоплива (на HDI 16V 2 л.), турбокомпрессор и блок предподогрева дизтоплива (на HDI 24V 2,7 л.), компоненты электронной системы управления двигателем (на HDI 16V 2,2 л.).
• F6 10 A Гидроусилитель руля, ЭБУ подвески, автоматическая коробка передач, блок автоматического корректора фар.
• F7 10 A Датчик расхода воздуха двигателя, ЭБУ системы ESP.
• F8 2 5 A Цепь обмотки стартера.
• F9 10 A Датчик уровня охлаждающей жидкости, система отопления салона (HDI), контактор сигнала торможения.
• F10 30 A Компоненты электронной системы управления двигателем (форсунки, катушка зажигания, электроклапаны, кислородные датчики ).
• F11 40 A Реле вентилятора системы кондиционирования воздуха.
• F12 30 A Реле стеклоочистителя.
• F13 40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
• F14 30 A Турбокомпрессор.
• F15 10 A Правая фара дальнего света.
• F16 10 A Левая фара дальнего света.
• F17 15 A Левая фара ближнего света.
• F18 15 A Правая фара ближнего света.
• F19 15 A Подогреватель масляных паров (на 16V 2,2 л. и HDI 16V 2 л.), электроклапан системы подогрева воздуха на впуске (на HDI 16V 2 л.), датчик расхода воздуха (на HDI 16V 2 л. и V6 HDI 24V 2,7 л.), насос высокого давления (на HDI 16V 2,2 л.), кислородный датчик, разгрузочный электроклапан адсорбера (V6 24V 3 л.).
• F20 10 A Датчик воды в дизтопливе (на HDI 16V 2 л. и HDI 16V 2,2 л.), насос высокого давления (на V6 HDI 24V 2,7 л.), электроклапан регулятора турбонаддува (на HDI 16V 2 л.), электроклапаны системы распределения и выпуска (на V6 24V 3 л.).
• F21 10 A Управление реле вентилятора системы охлаждения двигателя, управление реле вспомогательного вентилятора (на V6 HDI 24V 2,7 л.).

Первый дополнительный блок предохранителей Peugeot 607

Расположен непосредственно под основным блоком в моторном отсеке для защиты высокомощных цепей.

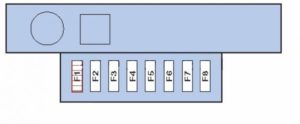

Общая схема дополнительного блока

Описание предохранителей

F1	—
F2	(20А) Система управления подвеской
F3	(80А)
F4	(40А) Электродвигатель вентилятора кондиционера /отопителя
F5	(80А)
F6	(20А) Система ABS/ESP
F7	(50A)  Система ABS/ESP
F8	(80А)

Второй дополнительный блок предохранителей

Функции предохранителей

F1	(50А) Электродвигатель вентилятора системы охлаждения
F2	(60А) Блок управления свечами накаливания
F3	(80А) Дополнительный отопитель
F4	(50А) Электродвигатель вентилятора системы охлаждения

Предохранители в салоне Peugeot 607: расположение и схемы

Блок предохранителей в салоне Peugeot 607 размещен в нижней части приборной панели слева от водителя для быстрого доступа к электрике.

Вариант 1 блока в салоне

Фото блока предохранителей в салоне

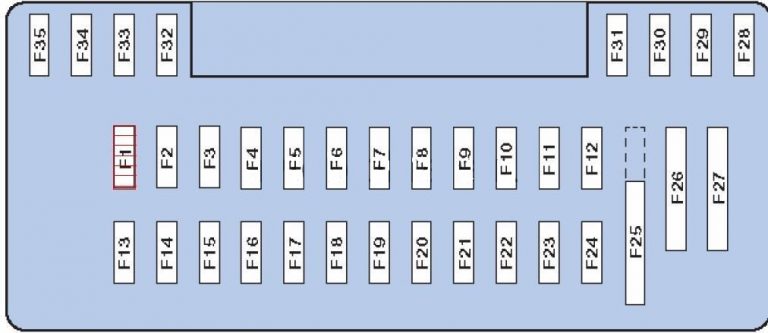

Схема предохранителей салона

Расшифровка

F1	(30А) Центральный замок
F2	(20А) Аудиосистема
F3	(30А) Омыватель лобового стекла
F4	(30А) Электропривод задних стеклоподъёмников
F5	(15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон
F6	(10А) Стоп-сигналы
F7	(10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар.
F8	(10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах.
F9	(20А) Омыватели фар
F10	(20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом.
F11	(5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения.
F12	(30А) Электропривод задних стеклоподъёмников
F13	(30А) Очиститель лобового стекла
F14	—
F15	(15А) Электропривод стеклоподъёмников
F16	(15А) Задний прикуриватель peugeot 607
F17	(5А) Обогреватель зеркал заднего вида на дверях
F18	(15А) Стоп-сигналы
F19	(10А) Блок системы помощи при парковке, блок бортовой системы навигации
F20	(15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо.
F21	(15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа
F22	(15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира
F23	(30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя.
F24	(10А) Задние противотуманные фонари
F25	(40А) Разъем (джампер)
F26	(40А) Электрообогреватель заднего стекла, усилитель радиоантенны
F27- 35	Запасные

Предохранитель переднего прикуривателя в Peugeot 607 – это номер 10 на 20А для стабильной работы розетки.

Вариант 2 блока в салоне

Схема предохранителей

Назначение предохранителей

• F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
• F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
• F3 5 A Подушки безопасности.
• F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
• F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
• F6 30 A Питание задних стеклоподъемников.
• F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
• F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
• F9 30 A Передний и задний прикуриватели (не более 100 Вт).
• F10 15 A Питание компьютера бака для присадки к топливу.
• F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
• F12 15 A Питание коммутационного блока прицепа, гарнитуры «свободные руки», реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
• F13 5 A Питание коммутационного блока двигателя.
• F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
• F15 30 A Питание системы блокировки и суперблокировки замков.
• F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.

Прикуриватель в Peugeot 607 защищен предохранителем F9 на 30А для надежного питания устройств.

Дополнительный блок предохранителей в салоне

• F31 5 A Правый фонарь стоп-сигнала.
• F32 5 A Левый фонарь стоп-сигнала.
• F33 5 A Третий фонарь стоп-сигнала.
• F34 5 A Цепь электропитания радиотелефона.
• F35 5 A Компьютер системы контроля давления в шинах, CD-чейнджер.
• F36 30 A Реле сиденья пассажира.
• F37 30 A Обогрев сиденья переднего пассажира и заднего правого сиденья.
• F38 30 A Обогрев сиденья водителя и заднего левого сиденья.
• F39 30 A Реле сиденья водителя.
• F40 5 A Диагностический разъем.

Блок предохранителей в багажном отсеке Peugeot 607

Этот блок не присутствует во всех версиях Peugeot 607. Для доступа откройте крышку в левой части багажного отсека, где расположены мощные реле и предохранители для задней электрики.

Расшифровка мощных предохранителей

PF1* 600 A Стартер, генератор, коммутатор системы охлаждения, коммутационный блок предохранителей, электровентилятор системы охлаждения двигателя, дополнительный электровентилятор (для двигателя V6 HDI).
PF2* 150 A Коммутационный блок двигателя.
PF3* 60 A Обогрев заднего стекла, коммутатор привода крышки багажника, замок багажника, коммутационный блок прицепа.
PF4* 30 A Коммутационный блок прицепа (устанавливается дополнительно)

Руководство по эксплуатации и замене предохранителей Peugeot 607

Для более детальной информации о замене предохранителей, схемах электрики и обслуживании Peugeot 607 скачайте руководство в формате PDF – полезное пособие для автолюбителей.
