Peugeot 508: предохранители, их расположение и назначение

Peugeot 508 пришел на смену двум моделям — 407 и 607 — в линейке серии. Автомобиль первого поколения производился в период с 2011 по 2018 годы, включая 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018. В этой статье мы подробно разберем предохранители Peugeot 508, включая схемы блоков предохранителей, их точное расположение, спецификацию предохранителя прикуривателя Пежо 508, а также предоставим возможность скачать руководство по эксплуатации Peugeot 508 для ремонта и обслуживания.

Блок предохранителей в моторном отсеке Peugeot 508

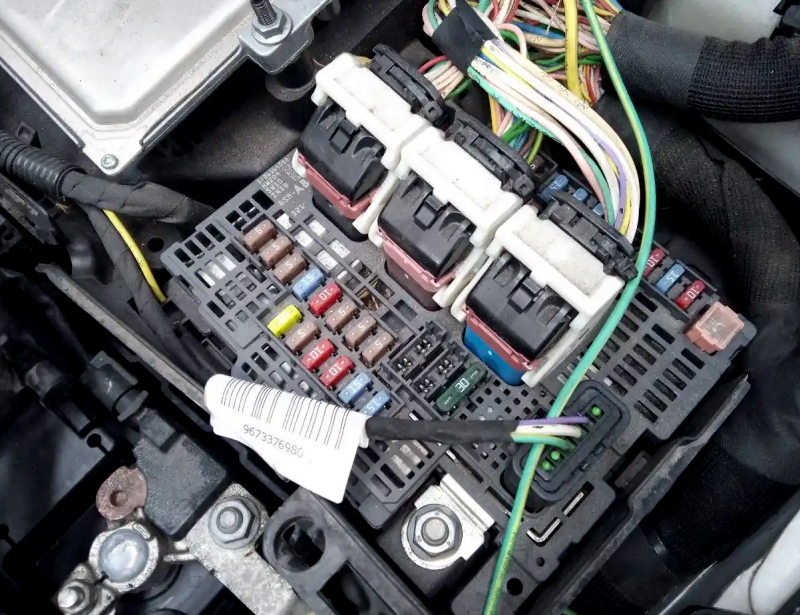

Блок предохранителей под капотом расположен слева от аккумуляторной батареи в моторном отсеке Peugeot 508, что облегчает доступ для диагностики и замены.

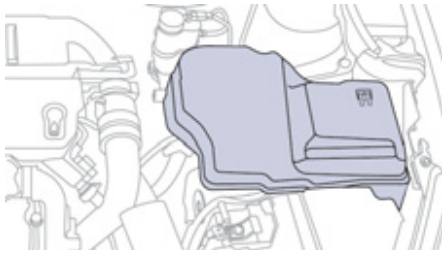

Иллюстрация расположения блока под капотом

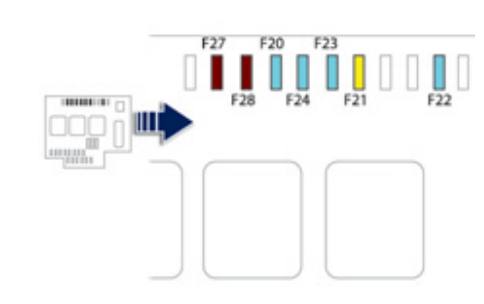

Общая схема блока предохранителей под капотом

Расшифровка схемы предохранителей в моторном отсеке

F20 15А Насос омывателя переднего и заднего стекол.
F21 20А Насос омывателя фар.
F22 15А Звуковой сигнал.
F23 15А Правая фара дальнего света.
F24 15А Левая фара дальнего света.
F27 5А Управление левой фарой.
F28 5А Управление правой фарой.

Обязательно осмотрите плавкие предохранители на аккумуляторной батарее Peugeot 508 для полной проверки системы.

Предохранители в салоне Peugeot 508

Основной блок предохранителей в приборной панели

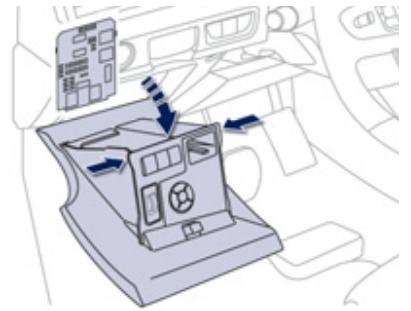

Фото и схема расположения блока предохранителей в приборной панели Peugeot 508

Детальная схема блока в салоне

Назначение предохранителей в приборной панели

F6 A или B 15А Автомагнитола.
F8 3А Охранная сигнализация.
F13 10А Передний прикуриватель.
F14 10А Передняя розетка 12 В.
F16 3А Задний плафон, индивидуальные светильники.
F17 3А Передний плафон, косметическое зеркало.
F28 A или B 15А Автомагнитола.
F30 20А Очиститель заднего стекла.
F32 10А Усилитель аудиосистемы.

Если прикуриватель или розетка 12В в Peugeot 508 не функционируют, начните с проверки предохранителей №13 и №14 — они отмечены красным на схеме блока предохранителей.

Блок предохранителей в перчаточном ящике Peugeot 508

Дополнительный блок предохранителей скрыт в бардачке. Чтобы получить доступ, откройте перчаточный ящик и снимите защитную крышку для осмотра и замены элементов.

Иллюстрация доступа к блоку

Схема блока в бардачке

Расшифровка элементов блока предохранителей в перчаточном ящике

F3 15А Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях
F4 15А Розетка 12 В в багажнике.
F5 30А Задний импульсный стеклоподъемник.
F6 30А Передний импульсный стеклоподъемник.
F11 20А Блок цепи буксирного устройства.
F12 20А Усилитель аудиосистемы.
F15 20А Потолочная шторка панорамной стеклянной крыши (SW)
F16 5А Плата стеклоподъемника водителя.

Руководство по эксплуатации Peugeot 508 и советы по ремонту

Подробные сведения о ремонте, обслуживании и схемах предохранителей Peugeot 508 доступны в официальном руководстве по эксплуатации: «скачать». Это поможет в самостоятельной диагностике и устранении неисправностей.

Если у вас есть дополнения к схемам предохранителей или опыту эксплуатации Peugeot 508, поделитесь в комментариях — мы ценим отзывы владельцев.
