Семейный автомобиль Peugeot 408 дебютировал на глобальной автомобильной выставке в 2010 году, а в российском рынке появился в 2012-м. Модель выпускалась в последующие годы: 2013, 2014, 2015, 2016, 2017 и 2018. В этой статье мы подробно разберем расположение блоков предохранителей Peugeot 408, предоставим актуальные схемы предохранителей Peugeot 408, а также укажем на предохранитель прикуривателя Peugeot 408 и другие важные элементы электрики.
Расположение блоков предохранителей под капотом Peugeot 408

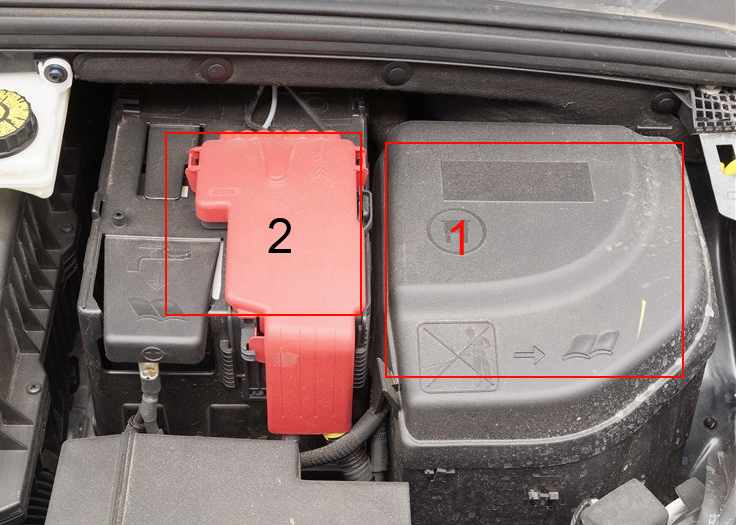

В подкапотном пространстве Peugeot 408 установлено два блока предохранителей и реле, обеспечивающих защиту ключевых систем автомобиля.
Главный блок предохранителей
Он помечен номером 1 на иллюстрации и защищен специальной крышкой для удобства доступа.

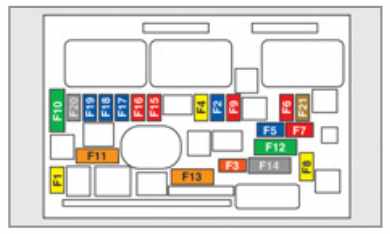

Схема блока предохранителей под капотом Peugeot 408
Расшифровка предохранителей
- F1 — 20A Питание блока управления двигателем ЭБУ.
- F2 — 15A Клааксон (звуковой сигнал).
- F3 — 10A Стеклоочиститель и омыватель лобового стекла.
- F4 — 20A Омыватель головных фар.
- F5 — 15A Клапаны адсорбера, бензонасос топливной системы.
- F6 — 10A Датчик скорости, ABS/ESC, блок АКПП.
- F7 — 10A Усилитель руля, тормозная система.
- F8 — 25A Контакт реле стартера.
- F9 — 10A Датчик температуры ОЖ, корректор фар.
- F10 — 30A Электронное управление двигателем (катушки, клапаны, лямбда-зонды, инжекторы, подогрев, насос, термостат для бензиновых версий).
- F11 — 40A Вентилятор кондиционера.
- F12 — 30A Очистители стекла (малый/большой режим).
- F13 — 40A Коммутационный блок зажигания.
- F15 — 10A Правая фара дальний свет.
- F16 — 10A Левая фара дальний свет.
- F17 — 15A Левая фара ближний свет.
- F18 — 15A Правая фара ближний свет.
- F19 — 15A Катушки зажигания.
- F21 — 5A Реле вентилятора охлаждения мотора.

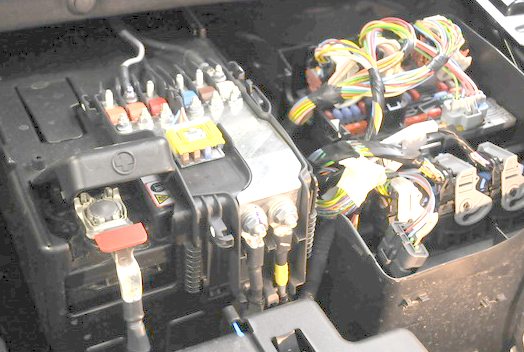

Блок на клемме аккумулятора Peugeot 408
Здесь размещены предохранители и реле высокого номинала прямо на плюсовой клемме АКБ для защиты мощных потребителей.
Назначение: вариант 1 для предохранителей на аккумуляторе Peugeot 408
| 1 | 30А Valvetronic (1,6 л THP 16V двигатель) |
| 2 | 30А Насос секвентальной АКПП |
| 3 | 50А Резервный |
| 4 | 100А Коммутатор и защита |
| 5 | 70А Подогрев дизеля (ЭБУ) |
| 6 | 80А Гидроусилитель руля (насос) |
| 7 | 15А АКПП или секвентальная коробка |
| 8 | 15А Диагностика, ДХО |
| 9 | 5А Контактор тормозов |
| 10 | Резерв |
Конфигурация может варьироваться в зависимости от модификации, года выпуска и рынка сбыта Peugeot 408.
Назначение: вариант 2
F1 15 A Автоматическая трансмиссия.
F2 15 A Разъем OBD-диагностики.
F3 5 A Сигнал стоп-сигналов.
F4 5 A Подогрев свечей.
Блок предохранителей в салоне Peugeot 408
Салонный блок предохранителей расположен слева от рулевой колонки, под торпедо для легкого доступа.

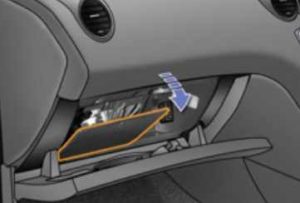

Расположение блока в салоне
Схема салонного блока предохранителей Peugeot 408
Описание предохранителей в салоне
- F2 30 А Центральный замок (запирание/отпирание).
- F3 5 A ЭБУ подушек безопасности, пиротехнические ремни, зеркала.
- F4 10 A Педаль сцепления, тормоза, климат, рулевое, АКПП, ESC.
- F5 30 A Передние электростеклоподъемники.
- F6 30 A Задние электростеклоподъемники.
- F7 5 A Освещение салона (плафоны, зеркала, бардачок).
- F8 20 A Аудиосистема, дисплей, предустановка сигнализации.
- F9 30 A Прикуриватель 12V, установка аудио.
- F10 15 A АКПП, стоп-сигналы.
- F11 15 A Замок зажигания (низковольтная цепь).
- F13 5 A ЭБУ двигателя.
- F14 15 A Приборная панель, подушки, климат, дисплей.
- F15 30 A Система центрального замка.
- F17 40 A Обогрев заднего стекла и зеркал.
Предохранитель прикуривателя в Peugeot 408 — это F9 на 30А в салонном блоке.
Если замена предохранителя прикуривателя Peugeot 408 не решила проблему, осмотрите проводку. Ниже — инструкция по разборке гнезда прикуривателя для самостоятельного ремонта.
Поделитесь опытом ремонта электрики Peugeot 408 в комментариях — ваши советы будут полезны другим владельцам!
