Peugeot 406 производился в кузовах седан, универсал и купе в период с 1995 по 2004 год, включая 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годы. За это время модель подверглась нескольким рестайлингам, с переходными вариантами вначале, а с 2001 года внедрили обновленную мультиплексную электрическую систему. В связи с этим различаются схемы подключения блоков предохранителей Peugeot 406. В этой статье мы разберем самые популярные типы блоков предохранителей Пежо 406, их схемы с расшифровкой, особое внимание уделим предохранителю прикуривателя Пежо 406, а также предоставим возможность скачать руководство по эксплуатации в PDF для ремонта и обслуживания Peugeot 406.
Предохранители в моторном отсеке Peugeot 406
В подкапотном пространстве блоки предохранителей Peugeot 406 могут располагаться в разных местах в зависимости от комплектации и года выпуска модели.
Вариант 1

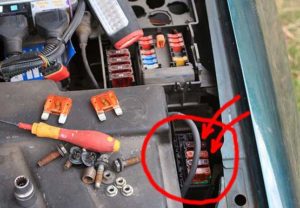

Расположение этого блока предохранителей подкапотного пространства Peugeot 406 видно на фото.

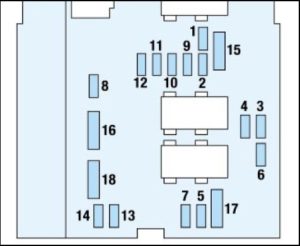

Схема блока предохранителей подкапотного пространства Peugeot 406
Расшифровка схемы предохранителей Пежо 406
| FM1 | 50A Противоугонная система |
| FM2 | 50A Противоугонная система (цепь от замка зажигания) |
| FM3 | 50A Питание основного блока предохранителей |
| FM4 | 50A Выключатель освещения |
| FM5 | 50A |
| FM6 | 20/40A Вентилятор 1 |
| FM7 | 20/40A Вентилятор 2 |
| FM8 | 40A Электрообогреватель стекла |
| 1 | |
| 2 | 10A ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач |
| 3 | 25A ABS |
| 4 | 20A Работающий двигатель |
| 5 | 15A Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива |
| 6 | 10A Звуковой сигнал |
| 7 | 15A Таймер омывателя фар |
| 8 | |
| 9 | 10A Лямбда-зонд |
| 10 | 10A Топливный насос |
| 11 | |
| 12 | 10A Левая противотуманная фара |
| 13 | |
| 14 | 10A Левая фара дальнего света |
| 15 | 10A Правая фара дальнего света |

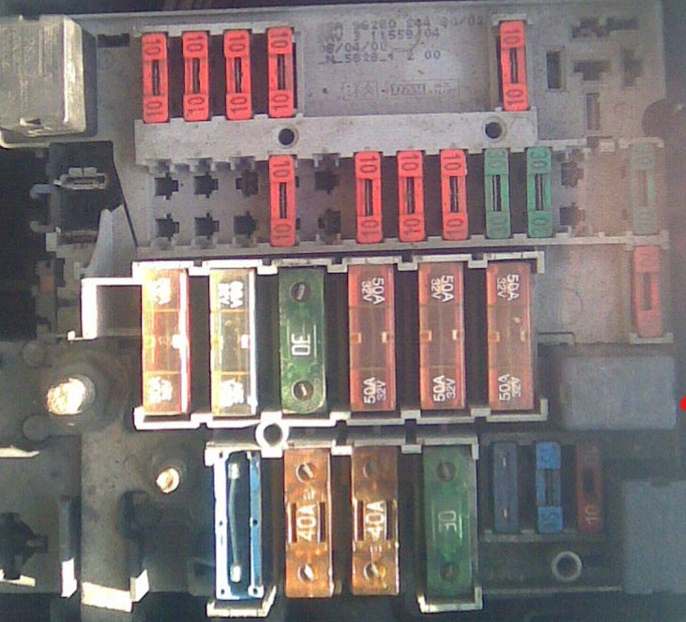

Вариант 2 блока предохранителей Peugeot 406 под капотом
Схема
Назначение предохранителей Пежо 406
| 1 | 10A Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования. |
| 2 | 15A Топливный насос, электроклапан улавливателя топливных паров |
| 3 | 10A Электронный блок |
| 4 | 10A Компьютер двигателя и АКП. |
| 5 | 10A Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла. |
| 6 | 15A Передние противотуманные фары. |
| 7 | 20A Омыватели фар |
| 8 | 20A Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления |
| 9 | 15A Левая фара ближнего света |
| 10 | 15A Правая фара ближнего света |
| 11 | 10A Левая фара дальнего света. |
| 12 | 10A Правая фара дальнего света. |
| 13 | 15A Звуковой сигнал |
| 14 | 10A Насос омывателя ветрового и заднего стекол |
| 15 | 30A Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска. |
| 16 | 30A Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска. |
| 17 | 30A лектрические регулировки положения сиденья пассажира. |
| 18 | 40A Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла |
Вариант 3
Схема
Расшифровка
| 1 | 10 | Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования. |
| 2 | 15 | Топливный насос, электроклапан улавливателя топливных паров |
| 3 | 10 | Электронный блок. |
| 4 | 10 | Компьютер двигателя и АКП. |
| 5 | 10 | Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла. |
| 6 | 15 | Передние противотуманные фары. |
| 7 | 20 | Омыватели фар. |
| 8 | 20 | Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления. |
| 9 | 15 | Левая фара ближнего света. |
| 10 | 15 | Правая фара ближнего света. |
| 11 | 10 | Левая фара дальнего света. |
| 12 | 10 | Правая фара дальнего света. |
| 13 | 15 | Звуковой сигнал. |
| 14 | 10 | Насос омывателя ветрового и заднего стекол. |
| 15 | 30 | Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска. |
| 16 | 30 | Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска. |
| 17 | 30 | Электрические регулировки положения сиденья пассажира. |
| 18 | 40 | Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла. |
Реле в Peugeot 406
Большинство реле Peugeot 406 размещены в коробке с предохранителями в моторном отсеке или в нижней части приборной панели со стороны водителя, кроме реле люка, реле стеклоочистителя и реле вентилятора радиатора.
Блок предохранителей в салоне Peugeot 406

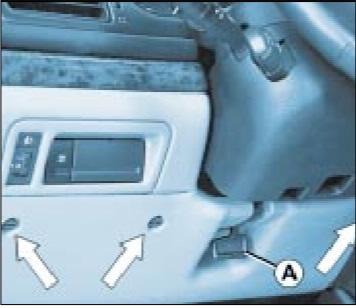

Чтобы получить доступ к блоку предохранителей салона Peugeot 406, отверните соответствующие винты и, если есть, потяните за рычаг.
Подробности по доступу к блоку предохранителей салона и реле Peugeot 406 смотрите в видео.

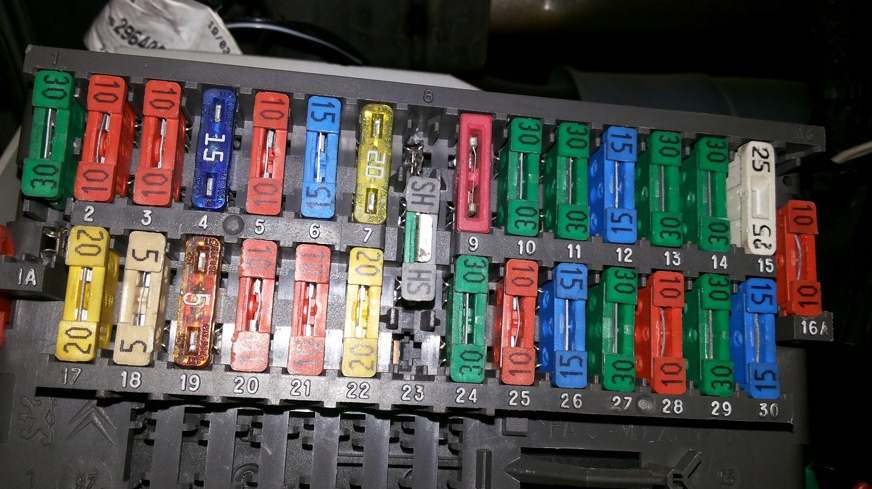

Вариант 1 блока в салоне
Схема
Расшифровка
|
1
|
20/30A Прикуриватель |
|
1А
|
|
|
2
|
10A Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью |
|
3
|
10A ЭБУ и выключатель электронной системы управления подвеской |
|
4
|
5A Передний левый, задний правый габаритные фонари |
|
5
|
10A Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни |
|
6
|
15A ЭБУ автоматической коробки передач, датчик включенной передачи |
|
7
|
20A Электропроводка прицепа |
|
8
|
— |
|
9
|
5A Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении |
|
10
|
30A Цепь питания памяти положений сидений |
|
11
|
30A Переднее левое сиденье |
|
12
|
15A Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей |
|
13
|
30A Переднее правое сиденье |
|
14
|
30A Задний стеклоподъемник |
|
15
|
20A ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления |
|
16
|
|
|
16А
|
10A Магнитола |
|
17
|
|
|
18
|
5A Задний противотуманный фонарь |
|
19
|
5A Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат |
|
20
|
10A Левая фара ближнего света |
|
21
|
10A Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне |
|
22
|
20A Стеклоочиститель заднего стекла |
|
23
|
|
|
24
|
30A Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза |
|
25
|
10A ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы |
|
26 |
15A Выключатель аварийной сигнализации |
|
27
|
30A Электрический стеклоподъемник передней двери |
|
28
|
10A Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер |
|
29 |
30A Электрический стекло подъемник передней двери, люк |
|
30
|
15A Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала |
Предохранитель прикуривателя Peugeot 406 в этом варианте — номер 1.
Вариант 2
Схема
Описание
| 1 | Шнут — Общий для подушек безопасности |
| 2 | 5A Блок управления системой вентиляции. |
| 3 | 10A Приборная панель. |
| 4 | 5A Сигнал + после включения зажигания для интеллектуального коммутаторного блока. |
| 5 | Не используется. |
| 6 | 10A Подрулевые переключатели. |
| 7 | 15A Сирена охранной сигнализации. |
| 8 | 10A Бортовая навигационная система. |
| 9 | 5A Сигнал + аккумуляторной батареи для интеллектуального коммутаторного блока. |
| 10 | 15A Автомагнитола. |
| 11 | 10A Третий стоп-сигнал. |
| 12 | 10A Правый стоп-сигнал. |
| 13 | 20A Электрический стеклоподъемник двери водителя. |
| 14 | 30A Питание заднего электрического стеклоподъемника. |
| 15 | + аккумуляторной батареи разъема буксировочного устройства. |
| 16 | 20A Запоминание регулировок сидений. |
| 17 | 20A Электрические регулировки положения сиденья пассажира. |
| 18 | 10A Подсветка прикуривателя, дисплей, подсветка выключателей, пепельницы, селектора автоматической коробки передач. |
| 19 | 10A Задние противотуманные фонари. |
| 20 | 10A Задний правый и передний левый габаритные фонари. |
| 21 | 10A Задний левый и передний правый габаритные фонари. |
| 22 | 10A Освещение перчаточного ящика, фонарь местной подсветки, косметическое зеркало, плафоны передний и задний, подсветка панели управления стекло подъемниками, внутри салонное само затемняющееся зеркало заднего вида. |
| 23 | 20A Прикуриватель. |
| 24 | Не используется |
| 25 | 20A Автомагнитола. |
| 26 | Не используется |
| 27 | 5A Реле задних электрических стеклоподъемников. |
| 28 | 15A Электрообогреватели сидений. |
| R | 5A Запасной предохранитель. |
| R2 | 10A Запасной предохранитель. |
| R3 | 30A Запасной предохранитель. |
| R4 | 20A Запасной предохранитель. |
| R5 | 15A Запасной предохранитель. |
Вариант 3

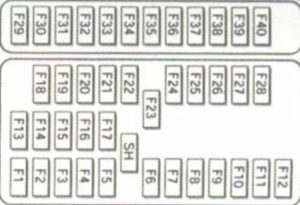

Схема
Расшифровка
| F1 | Шунт | Натяжитель ремней безопасности, подушки безопасности |
| F2 | 5A | Воздушный термистор, система управления вентиляцией |
| F3 | 10A | Стоп-сигналы. педаль сцепления, приборная панель, система круиз-контроля, отключение подушки безопасности пассажира |
| F4 | 5A | замка зажигания для встроенной системы диагностики |
| F5 | — | Запасной |
| F6 | 10А | Блок управления двигателем |
| F7 | 15A | Противоугонная сигнализация |
| F8 | 10А | Дисплей, внутреннее освещение, память сидений, спутниковая навигация, лампа освещения багажного отделения, светодиод противоугонной сигнализации |
| F9 | 5A | (+) аккумулятора для встроенной системы диагностики |
| F10 | 15A | Автомагнитола |
| F11 | 10А | Левый стоп-сигнал, верхний стоп-сигнал |
| F12 | 10А | Правый стоп-сигнал |
| F13 | 20А | Электрический стеклоподъемник двери водителя |
| F14 | З0А | Электрические стеклоподъемники задних дверей |
| F15 | — | (+) аккумулятора для разъема прицепа |
| F16 | 20А | Электропривод и память сидения водителя |
| F17 | 20А | Электропривод сиденья водителя |
| F18 | 10А | Выключатель освещения |
| F19 | 10А | Задние противотуманные фонари |
| F20 | — | Запасной |
| F21 | — | Запасной |
| F22 | 10А | Внутреннее освещение, датчик дождя, память сидений |
| F23 | 20А | Предохранитель прикуривателя peugeot 406 |
| F24 | — | Запасной |
| F25 | 20А | Передние и задние стеклоочистители/ омыватели |
| F26 | — | Запасной |
| F27 | 5А | (+) замка зажигания для встроенной системы диагностики |
| F28 | — | Запасной |
| F29 | 10А | Дальний свет левой фары |
| F30 | 10А | Дальний свет правой фары, лампа предупреждения дальнего света |
| F31 | 10А | Ближний свет левой фары |
| F32 | 10А | Ближний свет правой фары, лампа предупреждения ближнего света |
| F33 | — | Запасной |
| F34 | 10А | Передний левый и задний правый габаритный свет |
| F35 | 10А | Передний правый и задний левый габаритный свет, лампы освещения номерного знака, система «круиз-контроля» |
| F36 | — | Запасной |
| F37 | — | Запасной |
| F38 | — | Запасной |
| F39 | — | Запасной |
| F40 | 40А | Вентилятор |
В этой конфигурации предохранитель прикуривателя Пежо 406 — номер 23 на 20А.
Руководство по эксплуатации Peugeot 406
Более детальную информацию о ремонте, обслуживании и схемах предохранителей Peugeot 406 вы найдете в руководстве по эксплуатации: «скачать»
На нашем канале доступно видео по этой теме — смотрите и подписывайтесь для полезных советов по Peugeot 406.
Если у вас есть дополнения или вопросы по предохранителям Пежо 406 — оставляйте в комментариях!
