Peugeot 206: производство модели велось с 1998 по 2011 год, включая годы 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011. Авто выпускалось в кузовах седан, хэтчбек, универсал SW и купе-кабриолет CC. Модель комплектовалась как бензиновыми, так и дизельными моторами, однако в российский рынок официально поступали исключительно версии на бензине. В этой статье мы подробно разберем блоки предохранителей и реле Peugeot 206, включая схемы, расшифровки и точные места их установки для удобства ремонта и диагностики.
В зависимости от уровня комплектации и года выпуска, блоки предохранителей Peugeot 206 и расположение реле могут отличаться, возможны несколько конфигураций.
Предохранители и реле в моторном отсеке Peugeot 206

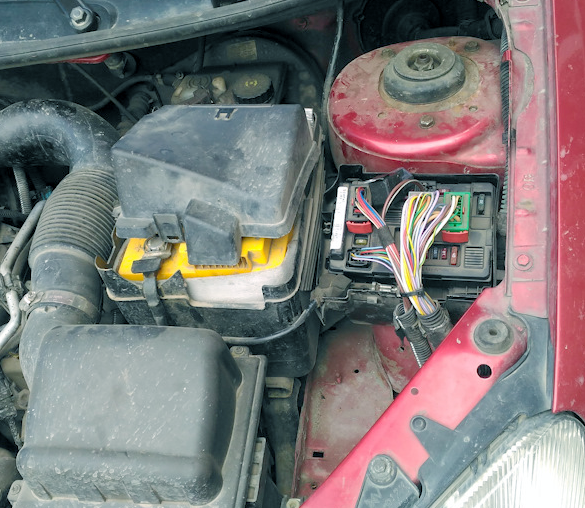

Главный блок предохранителей и реле установлен в моторном отсеке, с левой стороны от двигателя.
Вариант №1 (до 2002 года выпуска)
Фото-схема блока предохранителей под капотом Peugeot 206
Расшифровка предохранителей и реле
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |

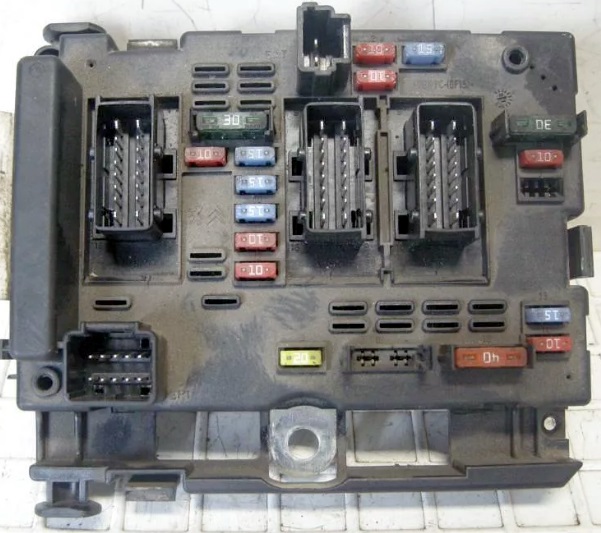

Вариант №2 (с 2002 года выпуска)

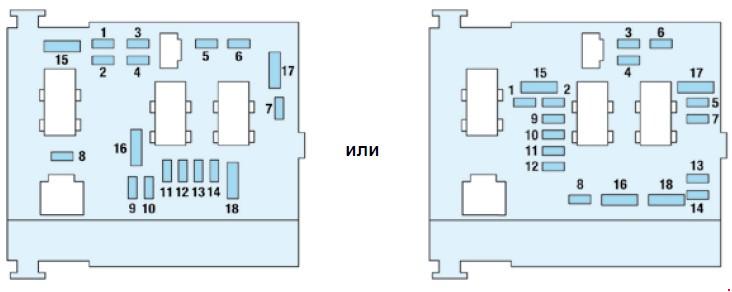

В этом блоке предохранителей Peugeot 206 под капотом также предусмотрены два подварианта. Хотя визуально схема может варьироваться, расшифровка остается идентичной для всех конфигураций.
Таблица расшифровки предохранителей
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Часть реле интегрирована непосредственно в блок предохранителей Peugeot 206.
Некоторые реле размещены отдельно, ближе к оборудованию, которое они обслуживают, например, реле вентилятора охлаждения мотора.

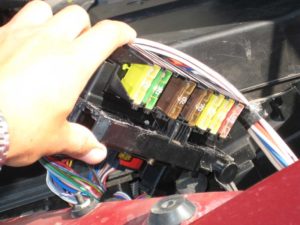

Макси-предохранители Peugeot 206
Высоковольтные макси-предохранители размещены отдельно, обычно на обратной стороне блока. Они предназначены для защиты мощных цепей электрооборудования автомобиля от перегрузок, рассчитаны на высокий ток.
Расшифровка макси-предохранителей
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства

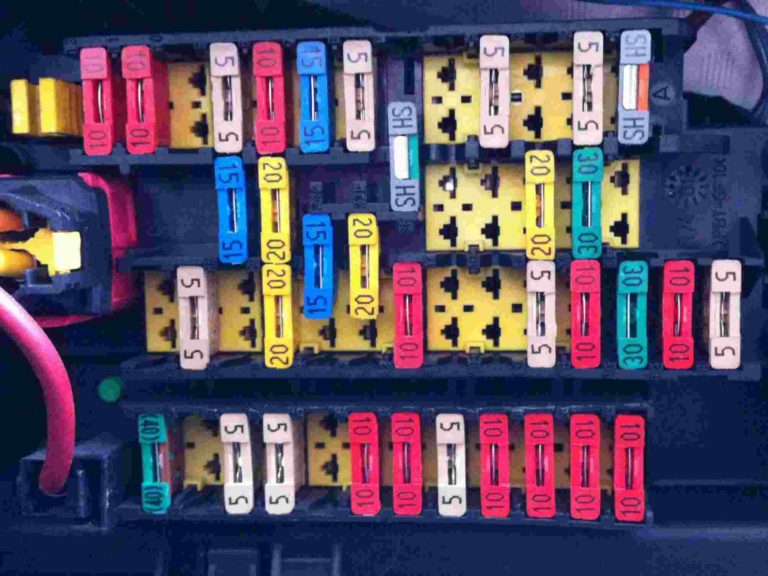

Блок предохранителей в салоне Peugeot 206

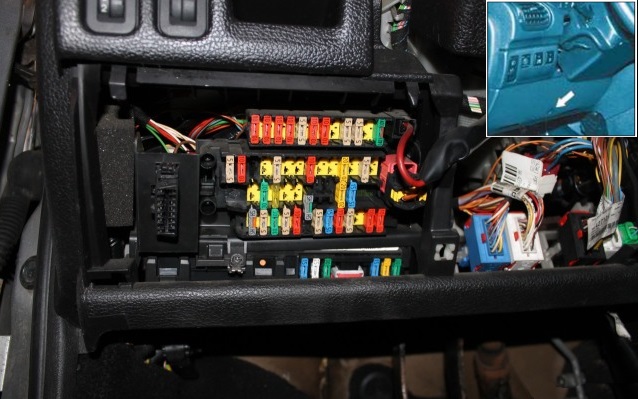

Салонный блок предохранителей расположен под приборной панелью, слева, за съёмной защитной крышкой. Для доступа поверните фиксатор и снимите крышку.
Вариант №1 (до 2002 года выпуска)
Схема блока предохранителей в салоне Peugeot 206
Нумерация предохранителей ведётся справа налево, сверху вниз. Номер также нанесён на каждом предохранителе для лёгкой идентификации.
Расшифровка салонного блока
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Предохранитель прикуривателя в Peugeot 206 — номер 23, номинал 20А.

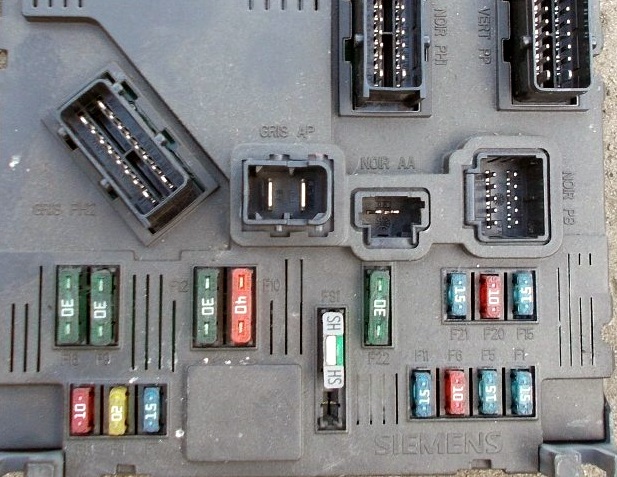

Вариант №2 (с 2002 года выпуска)
Схема салонного блока Peugeot 206
Расшифровка предохранителей
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
Предохранитель прикуривателя в этом варианте — номер 22, номинал 30А.
