Описание и схемы предохранителей Citroën DS4

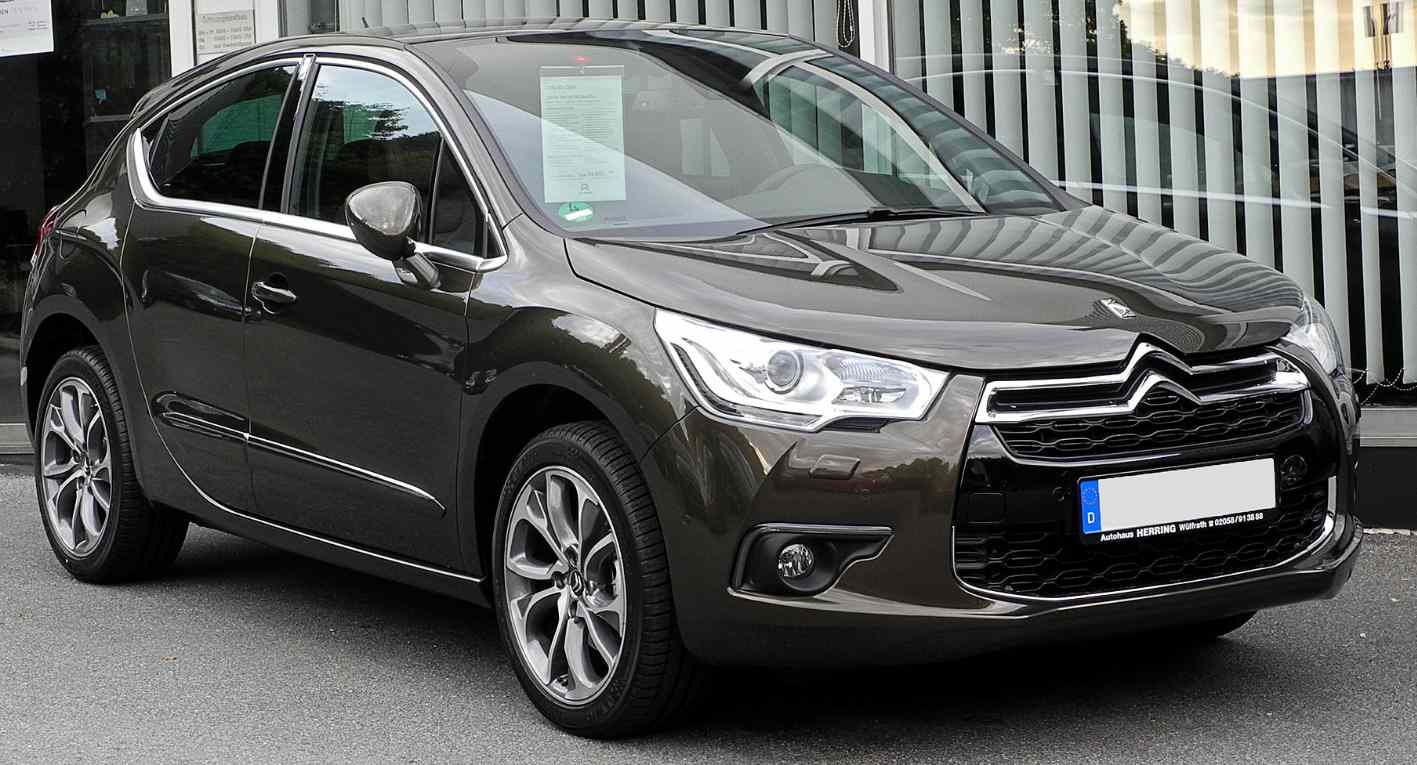

Автомобиль Citroen DS4 относится к премиальной линейке DS, созданной на базе Citroen. Эта серия была разработана совместно с Citroen C4, что обеспечило общую платформу, идентичные технические решения и схемы электрики. Модель Citroen DS4 производилась с 2011 по 2018 год, а также выпускается и сегодня. В статье мы подробно разберем схемы блоков предохранителей Citroen DS4, включая описание всех компонентов и их функций для удобства ремонта и диагностики.

Расположение блока предохранителей в салоне Citroen DS4

Основной блок предохранителей в интерьере автомобиля установлен под приборной панелью слева от водителя, что облегчает доступ к предохранителям Citroen DS4 для самостоятельной замены.

После снятия крышки вы увидите открытое пространство с блоком предохранителей, схема которого поможет в диагностике неисправностей.

Детализированная фото схема блока предохранителей в салоне Citroen DS4

Подробное описание предохранителей Citroen DS4 в салоне

• F2 7.5A — основной предохранитель для электроники салона.
• F3 3A — защита противоугонной системы или кнопки START/STOP.
• F4 5A — ридер для дистанционного ключа-пульта в Citroen DS4.
• F5 3A — питание дистанционного ключа-пульта.
• F6A-F6B 15A — автомагнитола и аудиосистема.
• F7 15A — электронный модуль системы hands-free для звонков.
• F8 3A — сирена сигнализации и процессор охранной системы.
• F9 3A — блок кнопок на рулевой колонке.
• F11 5A — калькулятор системы контроля устойчивости (ESP).
• F12 15A — дополнительная защита электроники.
• F13 10A — прикуриватель в салоне Citroen DS4.
• F14 10A — задний прикуриватель (для хэтчбека).
• F16 3A — задние лампы индивидуального освещения и подсветка бардачка.
• F17 3A — подсветка козырьков и передние индивидуальные лампы.
• F19 5A — приборная панель и дисплей.
• F21 10A — управление мультимедиа и климат-контролем.
• F22 5A — дисплеи информационной системы и парктроники.
• F23 5A — модуль предохранителей моторного отсека.
• F24 3A — датчики дождя и освещения для автоматического режима.
• F25 15A — блок подушек безопасности и преднатяжители ремней.
• F26 15A — резервный предохранитель.
• F27 3A — контактор педали тормоза.
• F28A-F28B 15A — дополнительное оборудование: автомагнитола, радио.
• F29 3A — вспомогательный элемент.
• F30 20A — общий предохранитель для салонных систем.
• F31 30A — центральный замок дверей Citroen DS4.
• F32 10A — питание камеры заднего вида (для версии C4L в Китае, пин 13 на 16V).
• F34 5A — дополнительная защита.
• F35 3A — резерв.
• F37 3A — управление стеклоочистителем, электрохромным зеркалом водителя и внутренним зеркалом.
• F38 3A — вспомогательный.
• F39 30A — мощный предохранитель для электрических систем.

Предохранители для прикуривателя в Citroen DS4 — это F13 и F14 по 10 А каждый.

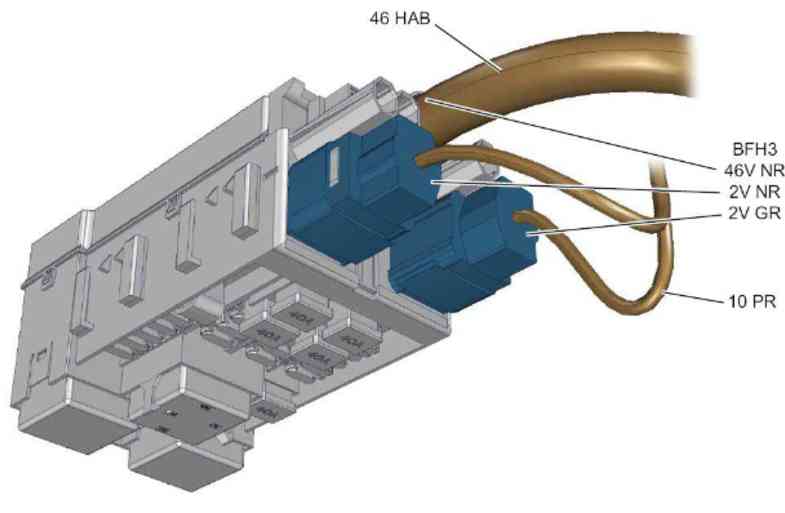

Рядом с прикуривателем расположен дополнительный блок реле и предохранителей BFH3, важный для диагностики электрики.

Схема блока BFH3 в Citroen DS4

Расшифровка элементов блока BFH3

F1 40A — обогрев заднего стекла в Citroen DS4
F2 7,5A — зеркала с подогревом
F3 10A — реле электрических систем
F5 30A — задний стеклоподъемник
F6 30A — передние стеклоподъемники дверей
F7 30A — электрическая регулировка сиденья водителя
F8 30A — люк в крыше
R1 — раскрытие боковых зеркал
R2 — складывание зеркал
R3 — обогрев заднего стекла и зеркал

Блоки предохранителей под капотом Citroen DS4

Главный блок в моторном отсеке

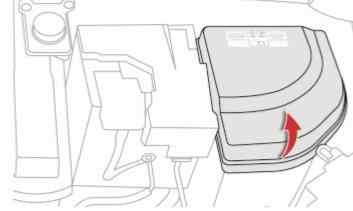

Блок электрических предохранителей под капотом Citroen DS4 размещен вблизи аккумулятора, обеспечивая защиту ключевых систем двигателя и электрики.

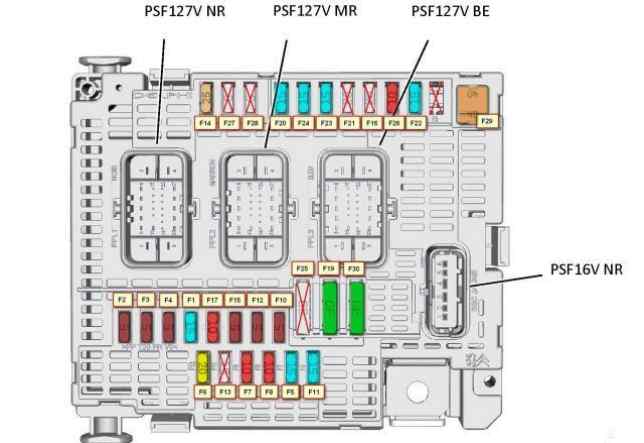

Общая схема блока предохранителей под капотом Citroen DS4

Число предохранителей в блоке под капотом варьируется в зависимости от комплектации автомобиля и года выпуска Citroen DS4.

Обозначение и функции предохранителей

• F1 15A — ECU двигателя, блок распределения питания.
• F2 5A — управление электровентилятором охлаждения.
• F3 5A — электронный блок управления двигателем.
• F5 15A — дополнительная защита ECU.
• F6 20A — ECU двигателя, топливный насос с датчиком уровня.
• F7 10A — компоненты ECU.
• F8 10A — дополнительные цепи двигателя.
• F10 5A — контактор круиз-контроля и АКПП ECU.
• F11 15A — левая и правая фары, ионизатор воздуха.
• F14 25A — компрессор кондиционера в Citroen DS4.
• F15 5A — электронасос гидроусилителя руля.
• F17 10A — электрохромное зеркало, управление стеклоподъемниками водителя.
• F19 30A — дворники: малый и большой режимы.
• F20 15A — насос омывателя лобового стекла.
• F21 20A — омыватель фар.
• F22 15A — звуковой сигнал (клаксон).
• F23 15A — правая фара.
• F24 15A — левая фара.
• F26 10A — резервный для компрессора кондиционера.
• F29 30A — стартер двигателя.

В нижней секции блока размещены отдельные предохранители для трансмиссии:

F10 5A — управление АКПП
F11 5A — реле shift-lock
F12 15A — ECU автоматической коробки

Предохранители на аккумуляторе Citroen DS4

Схема предохранителей аккумулятора

Расшифровка предохранителей на аккумуляторе

1. Не используется
2. 30 A — коробка передач (механическая с электронным управлением или АКПП Citroen DS4)
3. Не используется
4. Не используется
5. 80 А — электронасос гидроусилителя руля
6. 70 А — подогрев блока (для дизельного мотора)
7. 100 А — основной блок защиты и коммутации электрики
8. Не используется
9. 30 А — насос механической коробки с электронным управлением
10. 30 А — электромотор Valvetronic системы
