Опель Вектра B (Opel Vectra B) представляет собой второе поколение популярной серии Vectra. Автомобиль выпускался в период с 1995 по 2002 год в кузовах седан, хэтчбэк и универсал. За это время модель подверглась рестайлингу. В этой статье мы подробно разберем блоки предохранителей и реле Opel Vectra B, включая схемы, фото и описание. Особое внимание уделим предохранителю прикуривателя. В конце вы сможете скачать полное руководство по эксплуатации и ремонту Опель Вектра B.
Конфигурация блоков предохранителей и их элементы в вашем Opel Vectra B могут варьироваться в зависимости от года производства, региона поставки и комплектации.

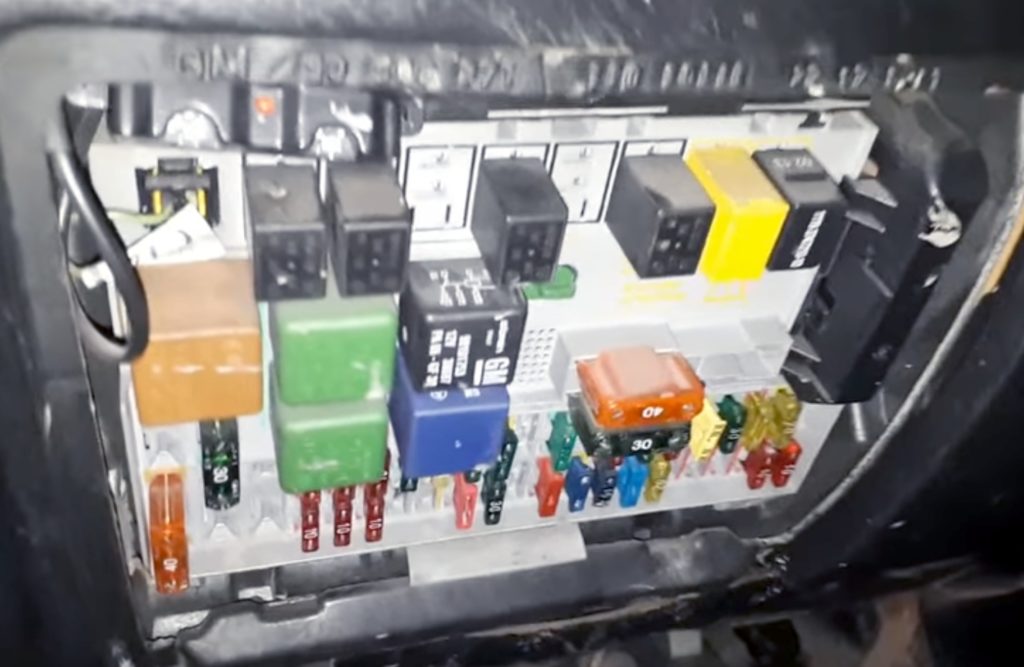

Блок в салоне
Главный блок предохранителей и реле расположен под приборной панелью на стороне водителя, прикрытый защитной крышкой. На ее обратной стороне указана соответствующая схема для ремонта и диагностики.
Схема
Описание
| 1 | Перемычка (лампы подсветки номерного знака) |
| 2 | Реле звукового сигнала |
| 3 | Реле дальнего света фар |
| 4 | Реле электродвигателя очистителя заднего стекла |
| 5 | Реле обогревателя зеркал заднего вида |
| 6 | Реле противотуманных фар |
| 7 | Реле задних противотуманных фонарей |
| 8 | Реле — прерыватель указателей поворота |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле обогревателя заднего стекла |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 13 | Реле кондиционера |
| 14 | Многофункциональный блок управления |
| F1 | — |
| F2 | 30A Отопитель/ кондиционер |
| F3 | 40A Обогреватель заднего стекла |
| F4 | — |
| F5 | — |
| F6 | 10A/15А Корректор фар, правая фара — ближний свет |
| F7 | 10A Лампы переднего правого габарита/ заднего правого габарита |
| F8 | 10A Правая фара-дальний свет |
| F9 | 30A Омыватели фар |
| F10 | 20A Звуковой сигнал |
| F11 | 30A Центральный замок |
| F12 | 20A Противотуманные фары |
| F13 | — |
| F14 | 30A Очиститель лобового стекла |
| F15 | 5А Лампы освещения салона |
| F16 | 10A Задний противотуманный фонарь |
| F17 | 30A Электропривод стеклоподъемников |
| F18 | 10A Лампа подсветки номерного знака |
| F19 | 10A Аудиосистема |
| F20 | 30A Электропривод стеклоподъемников |
| F21 | 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P») |
| F22 | 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | Резерв |
| F24 | 10A/15А Левая фара — ближний свет, корректор фар |
| F25 | 10A Лампы переднего левого габарита/заднего левого габарита |
| F26 | 10A Левая фара — дальний свет |
| F27 | Резерв |
| F28 | 20A Нагреватель охлаждающей жидкости (Дизель) |
| F29 | 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | 30A Люк |
| F31 | 5A Подсветка комбинации приборов |
| F32 | 10A Лампы системы освещения в дневное время |
| F33 | 30А Разъем электрооборудования прицепа |
| F34 | 10A CD-чейнджер аудиосистемы |
| F35 | 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | 20А Кондиционер, подогреватели сидений |
| F37 | 10А Прикуриватель |
| F38 | 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | 10A Автоматическая коробка передач |
| F40 | 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | 10A Обогреватель зеркал заднего вида на дверях |
Предохранитель №37 отвечает за функционирование прикуривателя в Opel Vectra B.
Блоки под капотом
В моторном отсеке, вблизи аккумуляторной батареи, размещены три блока с предохранителями и реле для удобного доступа при ремонте.
Проверяйте назначения элементов по схемам на крышках блоков для точной диагностики Opel Vectra B.
Блок 1

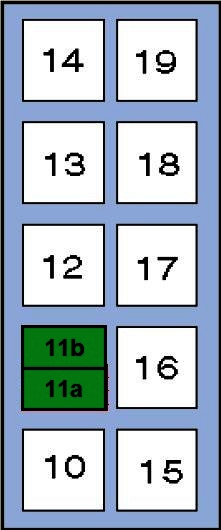

Схема
Обозначение
- 10 — Реле насоса системы подачи воздуха на выпуск
- 12 — Реле подогреватель топлива
- 13 — Реле задержки омывателя фар
- 14 — Резерв
- 15. – Резерв
- 16, 17, 18, 19 — реле блока управления свечами накаливания
- 11a. Предохранитель управление двигателем (F59)
- 11b. Предохранитель подогревателя топлива (F56)
Блок 2
Схема
Назначение
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле вентилятора системы охлаждения |
| 3 | Таймер вентилятора системы охлаждения. |
| 4 | Реле вентилятора системы охлаждения |
| 5 | Реле вентилятора системы охлаждения |
| 6 | Реле вентилятора системы охлаждения |
Блок 3
Вариант 1

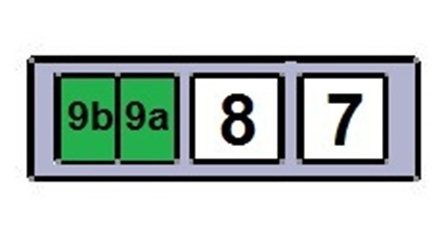

Схема
Расшифровка
- 7. Вентилятор системы охлаждения
- 8. Вентилятор системы охлаждения
- 9a. Предохранитель вентилятора системы охлаждения
- 9b. Предохранитель вентилятора системы охлаждения
Вариант 2

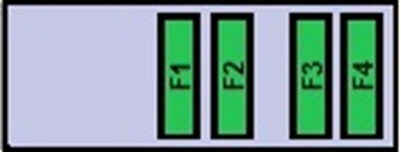

Схема
Описание
- Электродвигатель вентилятора системы охлаждения
- Компрессор
- Электродвигатель вентилятора системы охлаждения
- Электродвигатель вентилятора системы охлаждения
Инструкция Опель Вектра б
Подробные сведения о ремонте и техническом обслуживании Opel Vectra B доступны в руководстве «скачать» для владельцев и автолюбителей.
На нашем канале также размещено видео по теме блоков предохранителей Opel Vectra B.
Если у вас есть дополнения к материалу по ремонту Опель Вектра B, делитесь в комментариях.
