Opel Meriva A — это дебютное поколение компактного минивэна от Opel Meriva. Период производства: 2002–2010 годы. В этой статье мы подробно разберем расположение и функции блоков предохранителей с реле для Opel Meriva A, включая актуальные схемы, фото и специальное упоминание предохранителя прикуривателя. В завершение предоставим ссылку на руководство по ремонту и обслуживанию Opel Meriva A для скачивания.
Функции предохранителей и реле могут варьироваться в зависимости от модели года выпуска и региона поставки автомобиля.
Расположение блоков в моторном отсеке

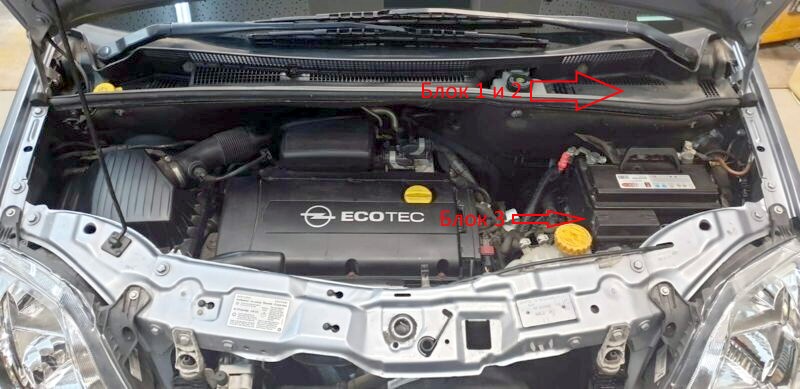

Под капотом Opel Meriva A размещено три основных электронных модуля. Основной блок предохранителей (1) и модуль реле (2) установлен в задней зоне моторного отсека за защитным кожухом. Рядом с аккумуляторной батареей находится вспомогательный блок реле (3), отвечающий за ключевые системы.

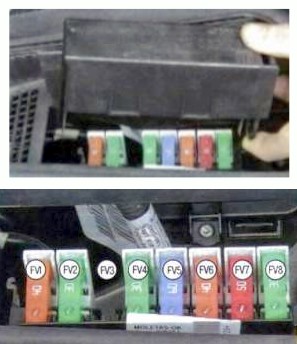

Модуль предохранителей в моторном отсеке
Диаграмма предохранителей
Расшифровка предохранителей
| FV1 | 40А Вентилятор системы охлаждения двигателя |
| FV2 | 30А Стартер |
| FV3 | 50А Вентилятор системы охлаждения двигателя |
| FV4 | 30А Обогрев стекла двери задка |
| FV5 | 60А Автоматизированная коробка передач Easytronic 80А Свечи накаливания дизельного двигателя |
| FV6 | 40А Антиблокировочная система тормозов (ABS) |
| FV7 | 50А Рулевое управление с электро усилителем |
| FV8 | 30А Электровентилятор воздухо нагнетателя |

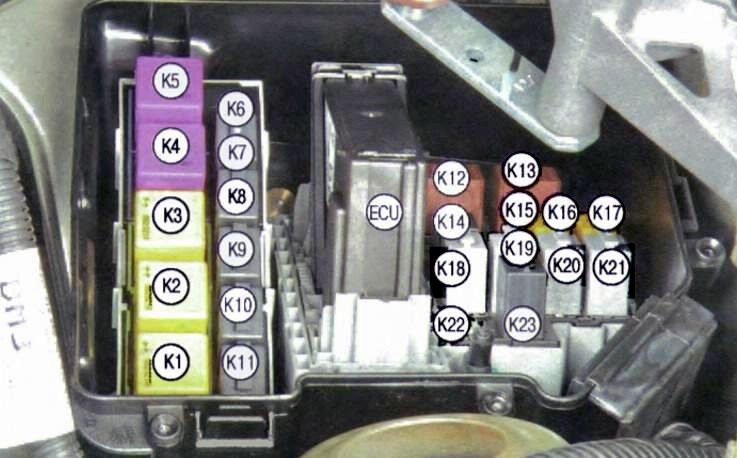

Модуль реле в моторном отсеке
Схема реле
Описание реле
| К1 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| К2 | Реле стартера |
| КЗ | Реле зажигания (реле разгрузки замка зажигания), вывод «15а» |
| К4 | Реле топливного насоса |
| К5 | Реле электронного блока управления двигателем |
| Кб | Реле противотуманных фар |
| К7 | Реле компрессора кондиционера |
| Кб | Реле стояночного света с левой стороны |
| К9 | Реле стояночного света с правой стороны |
| К10 | Реле дальнего света фар |
| К11 | Реле ближнего света фар |
| К12 | Реле вентилятора радиатора |
| К13 | Реле вентилятора радиатора |
| К14 | Реле фонарей заднего хода |
| К15 | Реле насоса омывателя фар |
| К16 | Реле правых указателей поворота |
| К17 | Реле левых указателей поворота |
| К18 | Реле насоса омывателя ветрового стекла |
| К19 | Реле насоса омывателя стекла двери задка |
| К20 | Реле прерывистого режима работы очистителя ветрового стекла |
| К21 | Реле постоянного режима работы очистителя ветрового стекла |
| К22 | Реле звукового сигнала противоугонной системой |
| К23 | Реле звукового сигнала |
| ECU | Центральный блок управления электрооборудованием |

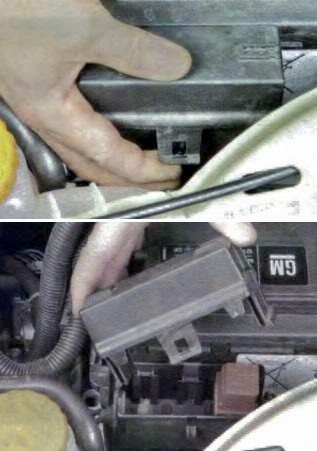

Вспомогательный модуль реле
В этом блоке размещены реле, контролирующие работу вентилятора охлаждения двигателя Opel Meriva A.
Блоки внутри салона автомобиля

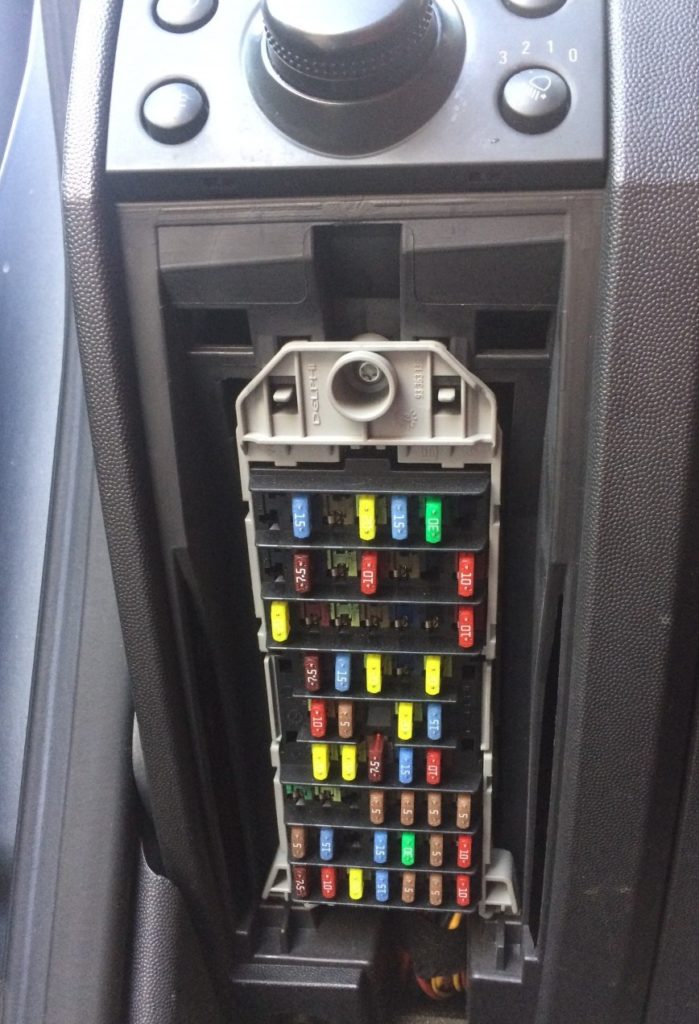

Блок предохранителей в салоне
Чтобы получить доступ, снимите защитную панель.

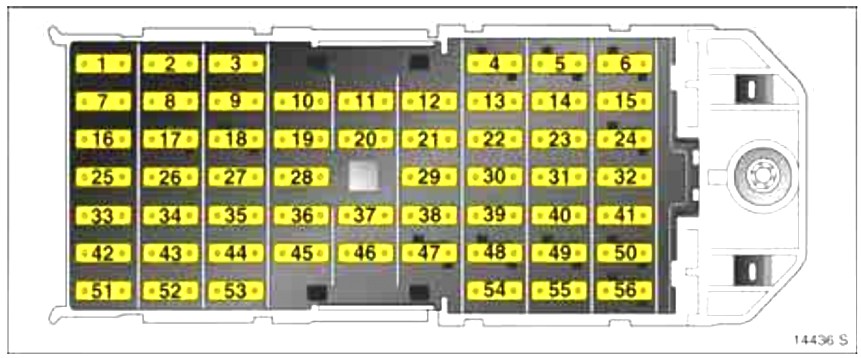

Диаграмма
Функции предохранителей в салоне
| 1 | 7,5А Блок управления электрооборудованием |
| 2 | 5А Блокировка пуска двигателя, аварийная сигнализация, наружное освещение |
| 3 | 30А Омыватель фар |
| 4 | 20А Информационно — развлекательная система, система управления дизельным двигателем |
| 5 | Резерв |
| 6 | Резерв |
| 7 | 10А Стартер, система управления дизельным двигателем |
| 8 | 15А Звуковой сигнал |
| 9 | 20А Система впрыска топлива, топливный насос, дополнительный обогреватель |
| 10 | 20А Указатели поворота |
| 11 | 20А Информационно-развлекательная система, информационный дисплей |
| 12 | 7,5А Обогрев стекла двери задка, обогрев наружных зеркал заднего вида |
| 13 | 10А Центральный замок, противоугонная сигнализация |
| 14 | 7,5/15А Система управления бензиновым двигателем |
| 15 | 10А Система управления дизельным двигателем (Z 17 DTH) |
| 16 | 20А Электрическая розетка, прикуриватель |
| 17 | Резерв |
| 18 | 15А Система адаптивного освещения |
| 19 | 20А Центральный замок |
| 20 | 5А Освещение салона |
| 21 | 15А Омыватели стекол |
| 22 | 20А Электро стеклоподъемники задних дверей |
| 23 | 20А Электропривод люка в крыше |
| 24 | 5А Противоугонная сигнализация |
| 25 | 15А Очиститель стекла двери задка |
| 26 | 15А Система зажигания, электронная система управления двигателем |
| 27 | 5А Система управления двигателем, дополнительная система пассивной безопасности (SRS), система динамической стабилизации курсовой устойчивости (ESP) |
| 28 | 7,5А Кондиционер |
| 29 | 20А Электро стеклоподъемник двери водителя |
| 30 | Резерв |
| 31 | 7,5/10А Система управления двигателем |
| 32 | 20А Электро стеклоподъемник передней правой двери |
| 33 | 33А Центральный блок управления электрооборудованием, блокировка пуска двигателя, сигнальные лампы |
| 34 | 30А Стеклоочистители |
| 35 | 5А Освещение салона, электронное зеркало заднего вида, информационный дисплей |
| 36 | 15А Стоп сигналы, антиблокировочная система тормозов (ABS), система динамической стабилизации курсовой устойчивости (ESP) |
| 37 | 20А Прикуриватель, дополнительный обогреватель |
| 38 | 15А Обогрев сиденья водителя |
| 39 | 15А Обогрев сиденья переднего пассажира |
| 40 | 5А Адаптивный свет фар, автоматическое регулирование угла наклона света фар |
| 41 | 15А Фонари заднего хода |
| 42 | 5А Вентилятор системы охлаждения двигателя |
| 43 | 5А Стояночный свет с левой стороны |
| 44 | 5А Стояночный свет с правой стороны |
| 45 | 10А Противотуманные фонари |
| 46 | 15А Противотуманные фары |
| 47 | 20А Тягово — сцепное устройство, электрическая розетка |
| 48 | 30А Обогрев фильтра-сепаратора дизельного двигателя |
| 49 | Резерв |
| 50 | 30А Обогрев фильтра — сепаратора дизельного двигателя |
| 51 | 10/15А Лампа ближнего света фар левой блок-фары |
| 52 | 10/15А Лампа ближнего света фар правой блок-фары |
| 53 | 5А Электропривод люка в крыше, электро стеклоподъемники, радиоприемник |
| 54 | 10А Лампа дальнего света (левая блок — фара) |
| 55 | 10А Лампа дальнего света (правая блок — фара) |
| 56 | Резерв |
Предохранители №16, 37 и 47 (по 20А) отвечают за прикуриватель, электрические розетки и связанные с ними функции в Opel Meriva A.

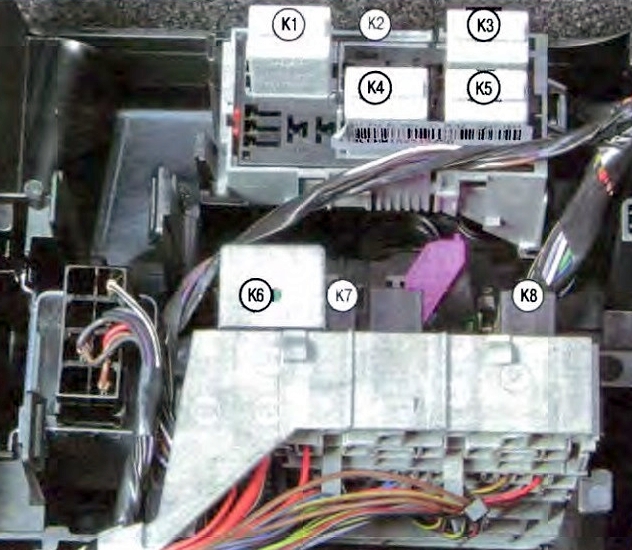

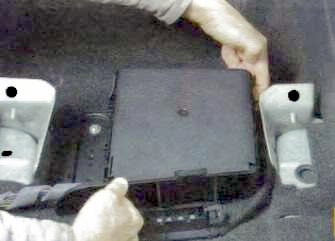

Модуль реле в салоне
Этот блок расположен под водительским сиденьем для удобства доступа.
Диаграмма реле
Расшифровка реле в салоне
| К1 | Блокировка замка двери задка |
| К2 | Блокировка пуска двигателя |
| КЗ | Блокировка замков дверей |
| К4 | Замок двери водителя |
| К5 | Отпирание замков дверей |
| К6 | Обогрев стекла задней двери и обогрев наружных зеркал заднего вида |
| К7 | Противотуманные фонари |
| К8 | Очиститель стекла двери задка |
| К9 | Электрооборудование задней части салона |
Руководство по ремонту Opel Meriva A
Подробные советы по ремонту, замене предохранителей и обслуживанию первого поколения Opel Meriva A доступны в специальном руководстве. Рекомендуем ознакомиться для самостоятельного решения типичных проблем.
Если у вас возникли вопросы по схемам предохранителей Opel Meriva или реле, оставляйте их в комментариях ниже.
