Nissan X-Trail T32 — это третье поколение популярного кроссовера Nissan X-Trail. Модель выпускалась с 2014 по 2021 год (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021) с вариантами бензиновых и дизельных силовых агрегатов. В течение производства Nissan X-Trail T32 прошел обновление (рестайлинг). В этой статье подробно описаны предохранители и реле Nissan X-Trail T32, включая схемы блоков предохранителей, их расположение в автомобиле. Особо отметим предохранитель прикуривателя Nissan X-Trail T32 для удобства владельцев.
Конфигурация элементов в блоках предохранителей может варьироваться в зависимости от года выпуска Nissan X-Trail T32 и комплектации. Рекомендуем проверять схемы на крышке вашего блока для точности.
Блоки предохранителей в салоне
Блоки расположены на торцах приборной панели по обе стороны от водителя.

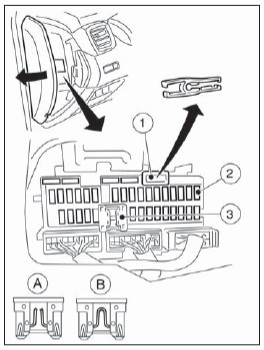

Левый блок предохранителей (основной)
Чтобы получить доступ, снимите защитную крышку блока.

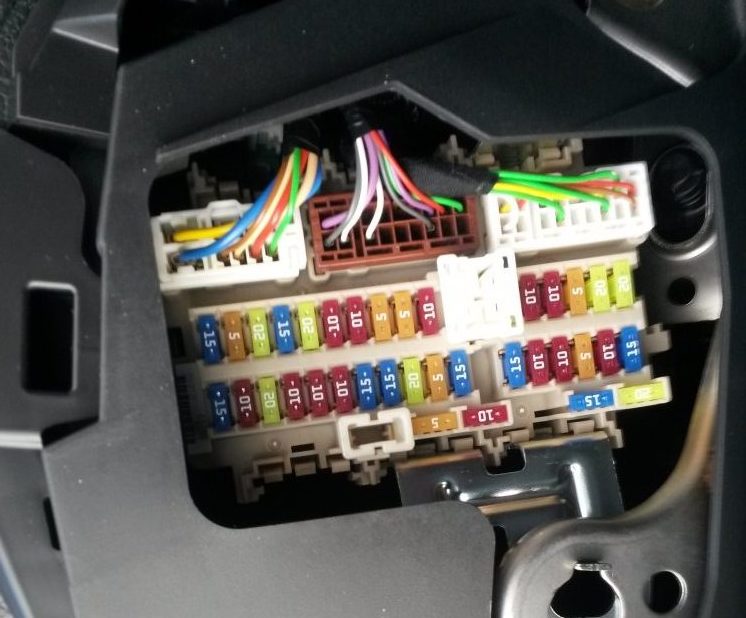

Фото — пример (изображение в перевернутом виде)
Схема блока предохранителей в салоне Nissan X-Trail T32
Расшифровка предохранителей
| 1 | 15А Указатели поворота, аварийная сигнализация (блок кузовной электроники (BCM)) |
| 2 | 5А Блок управления полным приводом |
| 3 | 20А Центральный замок (блок кузовной электроники (BCM)) |
| 4 | 15А Задний стеклоочиститель (блок кузовной электроники (BCM)) |
| 5 | 20А Центральный замок (блок кузовной электроники (BCM)) |
| 6 | 10А Блок управления полным приводом, диагностический разъем, парковочный тормоз |
| 7 | 10А Блок кузовной электроники (BCM) |
| 8 | 5А Переключатель муфты сцепления |
| 9 | 1А Антенна противоугонной системы Nissan (NATS) |
| 10 | 10А Выключатель стоп-сигнала |
| 11 | 20А Аудиосистема |
| 12 | 10А Сабвуфер (опциональный разъем) |
| 13 | 10А Комбинация приборов |
| 14 | 5А Блок кузовной электроники (BCM), блок управления сиреной |
| 15 | 20А Аудиосистема, блок управления навигацией, система кругового обзора |
| 16 | 20А Аудиосистема, блок управления навигацией, система кругового обзора |
| 17 | 15А Мотор отопителя, кондиционер |
| 18 | 10А Запасной предохранитель |
| 19 | 20А Прикуриватель |
| 20 | 10А Кондиционер, педаль тормоза, выключатель стоп-сигнала (R9M), блок управления зеркалами |
| 21 | 10А ABS, блок управления ABS, система динамического контроля устойчивости автомобиля (VDC) |
| 22 | 10А Подогрев зеркал |
| 23 | 15А Обогрев заднего стекла |
| 24 | 15А Обогрев заднего стекла |
| 25 | 20А Реле освещения салона (блок кузовной электроники (BCM)), опциональный разъем |
| 26 | 5А Блок управления навигацией, корректор фар, аудиосистема |
| 27 | 15А Мотор отопителя, кондиционер, реле Bypass |
| 28 | 15А Подогрев передних сидений |
| 29 | 10А DC/DC преобразователь |
| 30 | 10А Выключатель стоп-сигнала. датчик угла поворота рулевого колеса, блок управления Sonar, блок управления ESP,блок управления полным приводом, диагностический разъем, аудиосистема, блок управления навигацией, система кругового обзора Around View Monitor, парковочный тормоз. модуль шасси, зеркало с автоматическим затемнением, опциональный разъем, комбинированный переключатель, реле подогрева топлива. датчик дистанции, передняя камера, реле PTC: 1, 2, 3 |
| 31 | 5А Комбинация приборов, диод |
| 32 | 10А Подушки безопасности |
| 33 | 15А Омыватель стекла, комбинированный переключатель |
Предохранитель прикуривателя в Nissan X-Trail T32 — это номер 19 номиналом 20А.
Реле расположены на задней стороне блока: реле зажигания, отопителя, обогрева заднего стекла и вспомогательное реле.

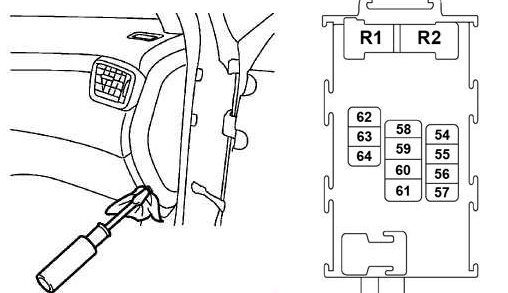

Правый блок предохранителей
Этот блок обычно устанавливается в версиях с функцией start-stop.
Схема правого блока
Расшифровка элементов
| 54 | 10А Датчик угла поворота рулевого колеса |
| 55 | 10А Диод |
| 56 | 10А Аудиосистема, система кругового обзора Around View Monitor, датчик дистанции, передняя камера |
| 57 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, выключатель задней скорости |
| 58 | Не используется |
| 59 | 10А Кондиционер |
| 60 | 10А ABS, блок управления ABS, система динамического контроля устойчивости автомобиля (VDC) |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 20А Аудиосистема, блок управления навигацией, система кругового обзора Around View Monitor |
| 64 | Не используется |
- R1 — Вспомогательное реле
- R2 — Зажигание
Блоки предохранителей под капотом Nissan X-Trail T32

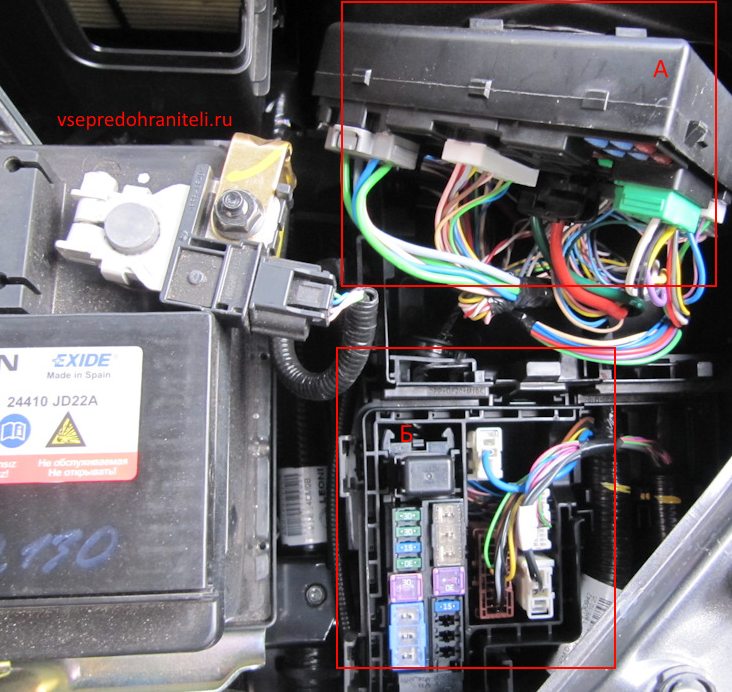

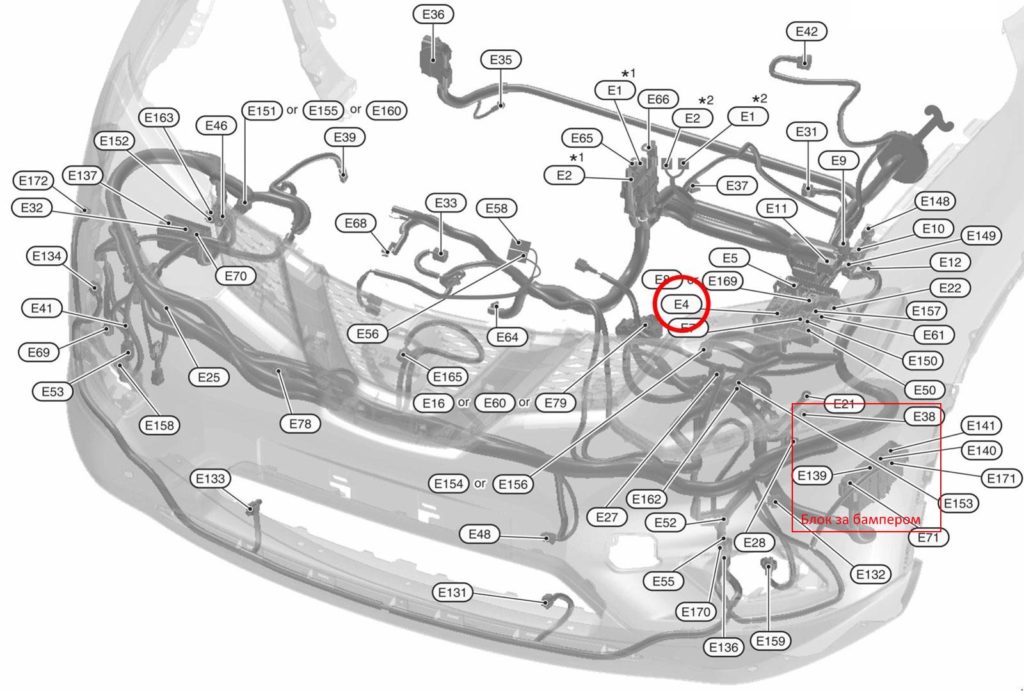

В моторном отсеке размещено четыре блока с предохранителями и реле. Два монтажных блока находятся возле аккумулятора, высокомощные предохранители — на клемме плюс аккумулятора, а дополнительный блок — за бампером сбоку под фарой.
Блок А (первый монтажный блок)
Пример внешнего вида блока
Схема блока А
Описание предохранителей блока А
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем, |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | Не используется |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Блок Б (второй монтажный блок)

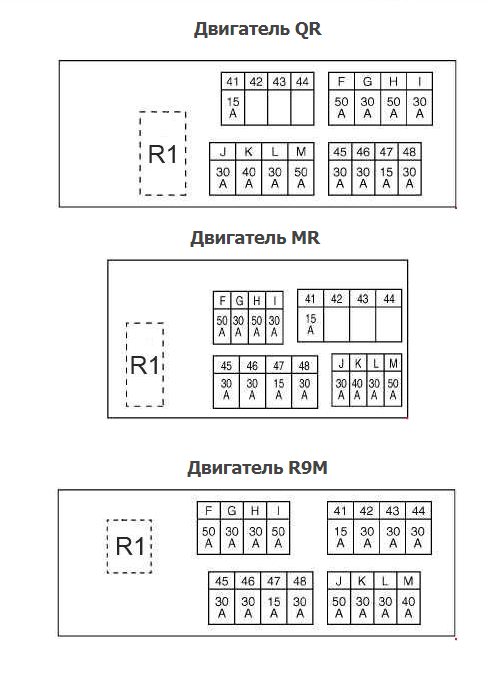

Схема блока Б
Таблица назначения элементов блока Б
| 41 | 15А Звуковой сигнал |
| 42 | 30А R9M: Реле PTC 2 |
| 43 | 30А R9M: Реле PTC 3 |
| 44 | 30А R9M: Реле PTC 1 |
| 45 | 30А Парковочный тормоз |
| 46 | 30А Опциональный разъем |
| 47 | 15А Звуковой сигнал |
| 48 | 30А Парковочный тормоз |
| F | 50А ESP |
| 50А R9M: Стеклоподъемники, люк, шторка, электропривод сидений | |
| G | 30А ABS |
| H | 50А ESP |
| 30А R9M: Реле вентилятора системы охлаждения двигателя | |
| I | 30А Стартер |
| 50А R9M: ESP | |
| J | 30А Электропривод двери багажника |
| 50А R9M: ESP | |
| K | 40А ABS |
| 30А R9M: Реле вентилятора системы охлаждения двигателя | |
| L | 30А Стартер, блок предохранителей (E14) |
| M | 50А Стеклоподъемники, люк, шторка, электропривод сидений |
| 40А R9M: ABS |
Блок за бампером (дополнительный)

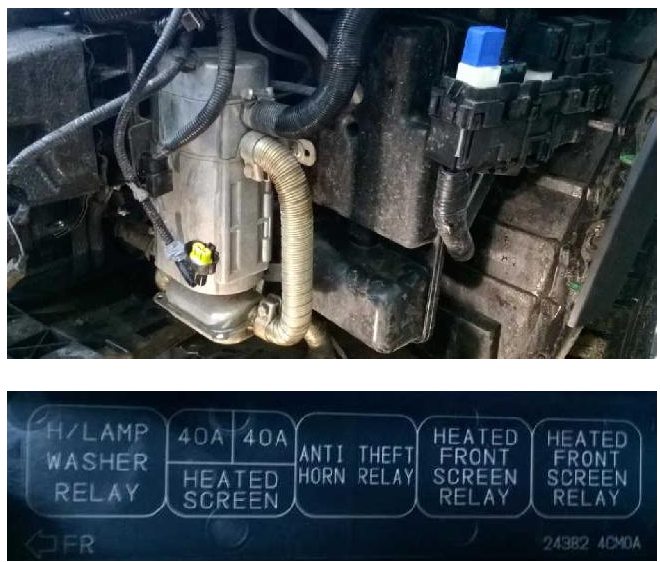

Пример фото и схема на крышке блока
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Блок на клемме аккумулятора

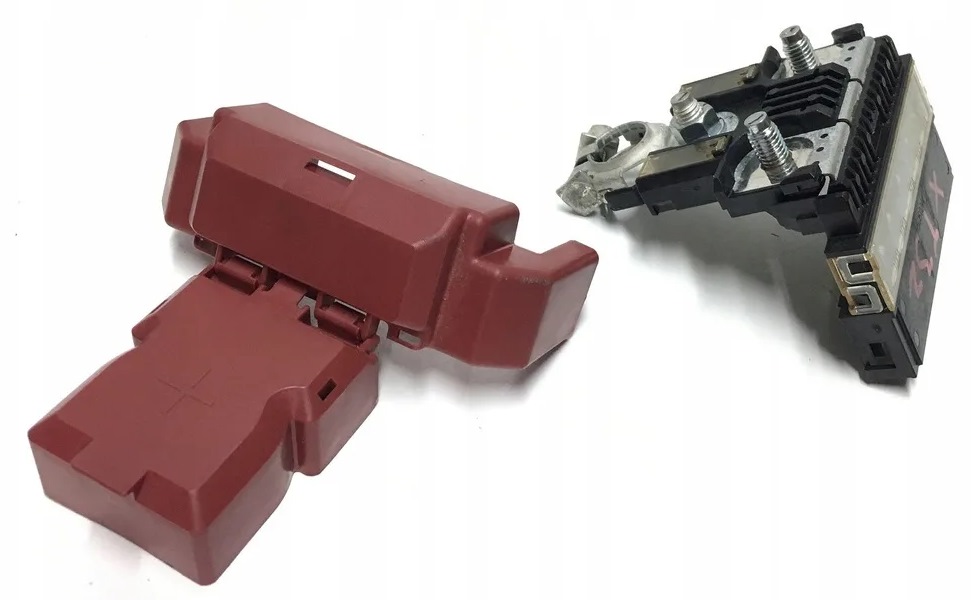

Этот блок установлен на плюсовой клемме АКБ, поэтому его часто называют плюсовой клеммой. Состоит из высокомощных плавких предохранителей в форме вставок.

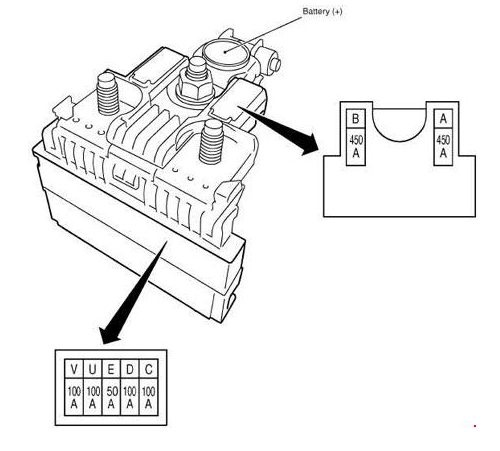

Схема блока на аккумуляторе
Назначение предохранителей
| A | 450А Генератор, стартер (QR, MR), реле повторного запуска (старт-стоп), предохранитель № F (ESP) |
| B | 100А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP) |
| 450А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP) | |
| C | 100А Зажигание, блок предохранителей в салоне |
| D | 80А Блок предохранителей в моторном отсеке №3 |
| 100А Блок предохранителей, блок предохранителей (E137 — термо плунжер (двигатель R9M)) | |
| E | 100А Блок предохранителей в салоне |
| 50А Блок предохранителей в моторном отсеке №2 (F116) | |
| U | 100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание |
| V | 100А ESP |
На нашем YouTube-канале доступно видео с обзором предохранителей и реле Nissan X-Trail T32. Рекомендуем посмотреть и подписаться для получения полезных советов по ремонту. Если у вас есть вопросы по замене предохранителей или идеи по дополнению статьи, поделитесь в комментариях.
