Nissan X-Trail T31 — популярный компактный кроссовер, выпускавшийся в период с 2008 по 2013 год, включая модификации 2008, 2009, 2010, 2011, 2012 и 2013 годов. Модель неоднократно проходила обновления и рестайлинг. В этой статье вы ознакомитесь с детальным описанием блоков предохранителей и реле Nissan X-Trail T31, включая их расположение, фото, электрические схемы и специфику. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя в Nissan X-Trail T31.
Важно отметить, что конфигурация предохранителей и реле, а также электрические схемы блоков Nissan X-Trail T31 могут варьироваться в зависимости от уровня оснащения, года производства и региона поставки. Всегда проверяйте актуальные обозначения на внутренней стороне крышки блока предохранителей для вашего автомобиля.
Не подходит ваше поколение модели?
[Описание для X-Trail T32]
[Описание для X-Trail T30]
Блок предохранителей в салоне
Расположен в приборной панели за защитной крышкой, аналогично предыдущим поколениям Nissan X-Trail.

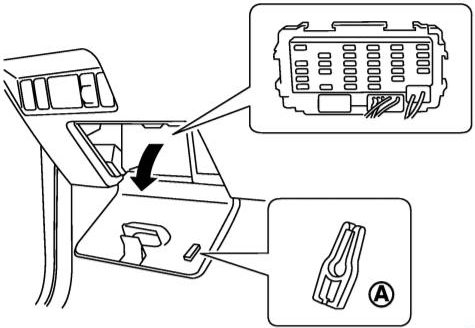

Фото — пример доступа
Вариант №1

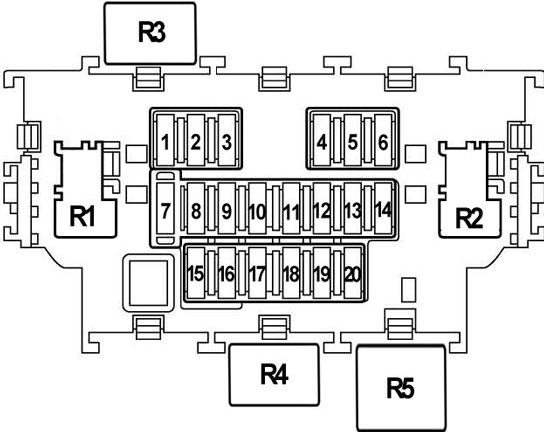

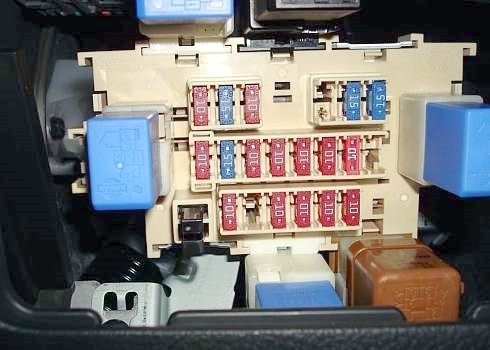

Электрическая схема
Расшифровка предохранителей
| 1 | 10А Электропривод зеркал, аудиосистема |
| 2 | 10А Розетки |
| 3 | 15А Прикуриватель |
| 4 | Не используется |
| 5 | 15А Вентилятор климатической установки |
| 6 | 15А Вентилятор климатической установки |
| 7 | 10А Система без ключевого доступа |
| 8 | 15А Дополнительные фары |
| 9 | 10А Блок управления полным приводом |
| 10 | 10А Стоп-сигналы |
| 11 | 10А Освещение салона |
| 12 | 10А Комбинация приборов |
| 13 | 10А Блок управления электрооборудованием кузова (BCM) |
| 14 | 10А Аудиосистема |
| 15 | 10А Обогрев зеркал |
| 16 | 20А Аудиосистема |
| 17 | 10А Насос стеклоомывателя |
| 18 | 10А Комбинация приборов |
| 19 | 10А Подушки безопасности |
| 20 | 10А Диагностический разъем, блок управления двигателем, корректор фар |
Предохранитель прикуривателя в Nissan X-Trail T31 — номер 3 на 15А.
- R1 — Реле дополнительного оборудования
- R2 — Реле вентилятора климатической установки
- R3 — Реле дополнительных фар
- R4 — Реле обогрева сидений
- R5 — Реле дополнительных фар
Вариант №2

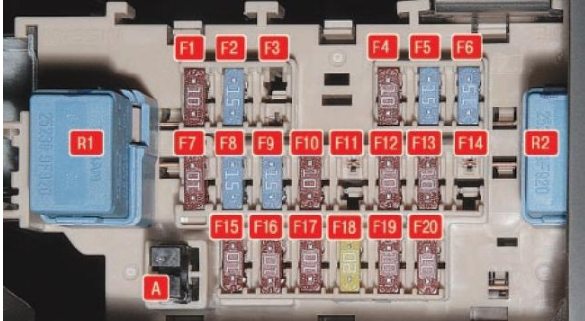

Фото-схема блока
Расшифровка элементов
| F1 | 10А Аудиосистема, электропривод наружных зеркал |
| F2 | 15А Передняя розетка (прикуриватель) |
| F3 | 15А Прикуриватель |
| F4 | 10А Кондиционер, электрообогреватель салона |
| F5 | 15А Электромотор отопителя |
| F6 | 15А Электромотор отопителя |
| F7 | 10А Дополнительное оборудование |
| F8 | 15А Датчики вариатора (механическая КП) |
| F9 | 15А Аудиосистема |
| F10 | 10А Лампы стоп-сигналов |
| F11 | Резерв |
| F12 | 10А Блок управления электрооборудованием салона |
| F13 | 10А Электрооборудование |
| F14 | 15А Розетка задняя (если установлена) |
| F15 | 10А Обогрев зеркал |
| F16 | 10А Блок управления электрооборудованием салона |
| F17 | 15А Электрооборудование |
| F18 | 20А Моторедуктор стеклоочистителя ветрового стекла |
| F19 | 10А Подушки безопасности системы SRS |
| F20 | 10А Обогрев сидений |
| R1 | Реле дополнительного оборудования салона |
| R2 | Реле электровентилятора отопителя |
При неисправностях прикуривателя в Nissan X-Trail T31 проверьте предохранители №2 и №3 по 15А.
Предохранительные блоки под капотом

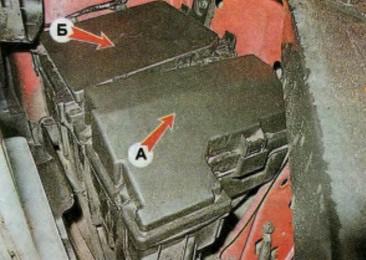

В втором поколении Nissan X-Trail T31 в моторном отсеке, рядом с аккумулятором, размещены два блока предохранителей и реле. Для доступа снимите воздухопроводный патрубок.
Блок А (моторный отсек)
Вариант №1

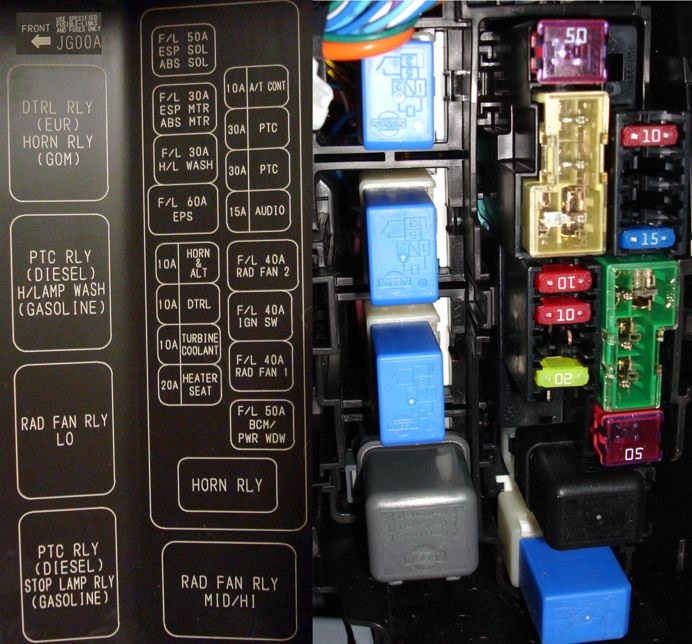

Схема блока
Назначение элементов
| 1 | ABS, ESP (50А с ESP, 40А без ESP) |
| 2 | 30А ABS, ESP |
| 3 | 30А Омыватель фар |
| 4 | 60А Электроусилитель рулевого управления |
| 5 | 10А Звуковой сигнал, генератор |
| 6 | 10А Дневные ходовые огни |
| 7 | 10А Насос охлаждения турбокомпрессора |
| 8 | 20А Обогрев сидений |
| 9 | 10А Блок управления коробкой передач |
| 10 | 30А Дополнительный обогреватель |
| 11 | 30А Дополнительный обогреватель |
| 12 | 15А Аудиосистема |
| 13 | 40А Вентилятор системы охлаждения двигателя 2 |
| 14 | 40А Замок зажигания |
| 15 | 40А Вентилятор системы охлаждения двигателя 1 |
| 16 | 50А Блок управления стеклоподъемниками, блок управления электрооборудованием кузова |
| R1 | Реле звукового сигнала |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) |
| R3 | Реле дневных ходовых огней (Европа) Реле звукового сигнала |
| R4 | Реле омывателя фар (бензиновые двигатели) Реле подогревателя (дизельные двигатели) |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) |
| R6 | Реле стоп-сигналов (бензиновые двигатели) Реле подогревателя (дизельные двигатели) |

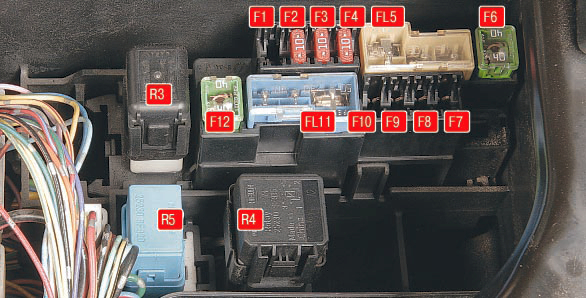

Вариант №2
Назначение предохранителей
| F1 | 20А Турбина охладителя воздуха (турбодизель) |
| F2 | 10А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом) |
| F3 | 10А Генератор |
| F4 | 10А Звуковой сигнал |
| FL5 | 60/30A Электроусилитель рулевого управления, насос омывателя фар, система ABS |
| F6 | 40А Система ABS, система курсовой устойчивости |
| F7 | 30А Электрообогреватель салона (для автомобиля с дизельным двигателем) |
| F8 | 30А Электрообогреватель салона |
| F9 | 30А Электрообогреватель салона |
| F10 | Резерв |
| FL11 | 50/30/40A Вентилятор системы охлаждения двигателя, зажигание |
| F12 | 40A Блок управления электрооборудованием салона |
| R3 | Реле звукового сигнала |
| R4 | Реле вентилятора системы охлаждения двигателя |
| R5 | Реле насоса омывателя фар |

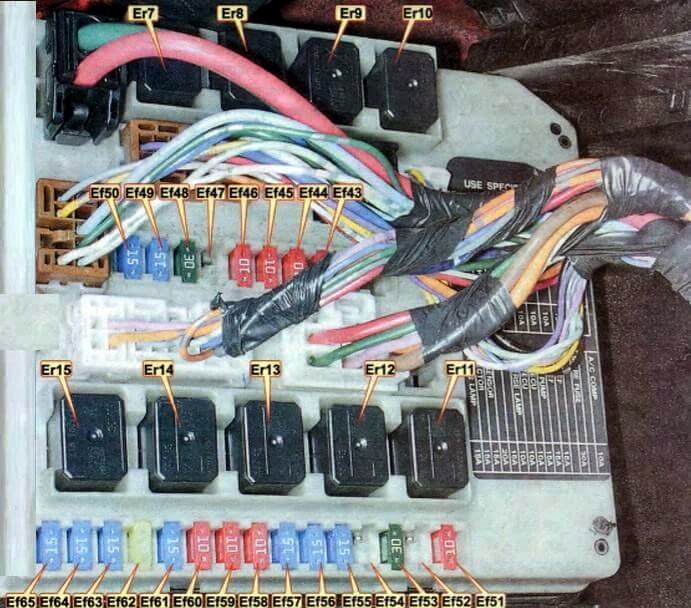

Блок Б (моторный отсек)
Вариант №1
Электрическая схема
Расшифровка предохранителей блока Б Nissan X-Trail T31
| Ef41 | резерв |
| Ef42 | резерв |
| Ef43 | 10А H/LAMP HI RH — дальний свет (правая блок-фара) |
| Ef44 | 10А H/LAMP HI LH — дальний свет (левая блок-фара) |
| Ef45 | 10А TAIL LAMP — габаритное освещение |
| Ef46 | 10А ILLUMINATION — подсветка |
| Ef47 | резерв |
| Ef48 | 20А FR WIPER — передний стеклоочиститель |
| Ef49 | 10А H/LP LH — ближний свет (левая блок-фара) |
| Ef50 | 10А H/LP RH — ближний свет (правая блок-фара) |
| Ef51 | 10А A/C COMP — муфта компрессора кондиционера |
| Ef52 | резерв |
| Ef53 | 30А SPARE FUSE — запасной предохранитель |
| Ef54 | резерв |
| Ef55 | 15А RR DEF — электро обогрев боковых зеркал и заднего стекла |
| Ef56 | 15А RR DEF — электро обогрев боковых зеркал и заднего стекла |
| Ef57 | 15А FUEL PUMP — топливный насос |
| Ef58 | 10А A/TECU — датчик режимов работы АКП, реле стартера (обмотка) |
| Ef59 | 10А ABS ECU — анти блокировочная система (АБС) |
| Ef60 | 10А REVERSE LAMP — фонари света заднего хода |
| Ef61 | 15А ETC — электронный блок управления двигателем (ЭБУ) |
| Ef62 | 15А EGI — электронный блок управления двигателем (ЭБУ), катушки зажигания |
| Ef63 | 20А 02 SENSOR — датчик концентрации кислорода диагностический |
| Ef64 | 15А INJECTOR — форсунки |
| Ef65 | 15А FR FOG LAMP — передние противотуманные фары |
Описание реле блока Б
| Er7 | FRON FOG — реле передних противотуманных фар | |
| Er8 | HEAD LAMP LOW — реле ближнего света | |
| Er9 | ECM — реле электронного блока управления двигателем (ЭБУ) | |
| Er10 | WINDOW DEFOGGER — реле обогрева заднего стекла и наружных зеркал | |
| Er11 | START — реле стартера | |
| Er12 | COOLING FAN 3 — реле электровентиляторов системы охлаждения 3 | |
| Er13 | COOLING FAN 2 — реле электровентиляторов системы охлаждения 2 | |
| Er14 | COOLING FAN 1 — реле электровентиляторов системы охлаждения 1 | |
| Er15 | IGN — реле зажигания | |
Вариант №2

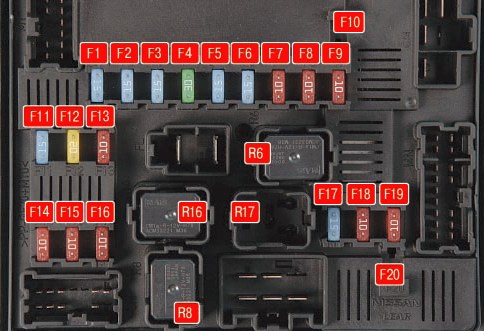

Схема блока
Расшифровка предохранителей и реле
| F1 | 15А Обогреватель стекла |
| F2 | 15А Обогреватель стекла |
| F3 | 15А Противотуманные фары |
| F4 | 30А Очиститель ветрового стекла |
| F5 | 15А Лампа ближнего света правой фары |
| F6 | 15А Лампа ближнего света левой фары |
| F7 | 10А Лампа дальнего света правой фары |
| F8 | 10А Лампа дальнего света левой фары |
| F9 | 10А Лампы габаритных огней |
| F10 | Резерв |
| F11 | 15А Управление трансмиссией |
| F12 | 20А Блок управления двигателем |
| F13 | 10А Компрессор кондиционера |
| F14 | 10А Лампы света заднего хода |
| F15 | 10А Коробка передач |
| F16 | 10А Система управления двигателем |
| F17 | 15А Топливный насос |
| F18 | 10А Система питания (топливные форсунки) |
| F19 | 10А Гидроэлектронный блок ABS |
| F20 | Резерв |
| R6 | Реле системы зажигания |
| R8 | Реле обогреватель стекла двери багажника |
| R16 | Реле малых оборотов вентилятора системы охлаждения двигателя I |
| R17 | Реле высоких оборотов вентилятора системы охлаждения двигателя II |

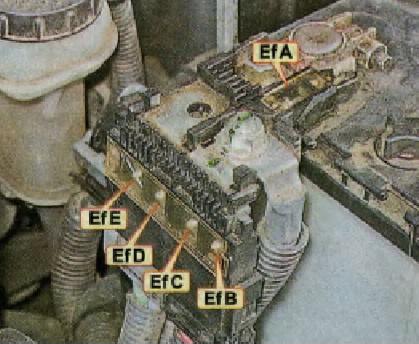

Блок на клемме аккумулятора
На положительной клемме АКБ Nissan X-Trail T31 установлены мощные плавкие предохранители (ставки).
- EfA — 250/140А генератор, цепи предохранителей EBfB и EBfC
- EfB — 100А цепи предохранителей блока в моторном отсеке
- EfC — 100А освещение, климатическая установка
- EfD — 80/100А реле зажигания, цепи предохранителей блока в моторном отсеке
- EfE — 80/100А цепи предохранителей блока в моторном отсеке
- EfN — 60А блок управления свечами подогрева
Информация в статье носит справочный характер. Актуальные спецификации для вашего Nissan X-Trail T31 указаны на крышке блока предохранителей.
На нашем канале доступно видео по расположению и замене предохранителей Nissan X-Trail T31. Просмотрите и подпишитесь для обновлений.
Это все по теме. Если нужно добавить детали или задать вопрос по предохранителям Nissan X-Trail T31, оставляйте комментарии.
