Nissan Serena C23, C24, C25 — блоки предохранителей и реле

Компактвэн Nissan Serena собирается на производственных мощностях в Японии и Испании, благодаря чему доступны варианты как с левым, так и с правым рулем. Первое поколение Nissan Serena маркируется как C23, годы производства: 1991–1995 и 1998. Второе поколение C24 выпускалось с 1999 по 2004 год. Третье поколение C25 появилось на рынке в 2005–2010 годах. Последующие четвертое (C26) и пятое (C27) поколения продолжают производство по сей день. В этой статье мы разберем расположение блоков предохранителей и реле для моделей Nissan Serena C23, C24 и C25. Вы увидите схемы блоков предохранителей, фото и расшифровку их элементов, включая предохранитель прикуривателя. Полезная информация для владельцев Nissan Serena по ремонту электрики и замене предохранителей.

В зависимости от страны поставки и уровня комплектации Nissan Serena блоки предохранителей и реле могут отличаться конфигурацией и маркировкой. Помните, что этот материал предназначен только для ознакомления и не заменяет официальное руководство по эксплуатации или ремонту от производителя.

Общее расположение блоков предохранителей и реле

Для всех поколений Nissan Serena типично единое размещение ключевых блоков с предохранителями и реле. Они расположены в двух зонах: один блок внутри салона (за нижней частью бардачка слева или справа, в зависимости от версии для рынка), и два блока под капотом (предохранители и реле). Общая схема предохранителей Nissan Serena не унифицирована, поэтому мы рассмотрим самые распространенные варианты для поиска и диагностики.

Нету единой общей схемы с описанием назначения элементов. Мы предлагаем ознакомится с наиболее часто встречающимися вариантами.

Расшифровка для модели C23

Блок предохранителей в салоне

Фотография

Схема

Описание

1. 10А — Левый задний габарит
2. 10А — Правый задний габарит
3. 10А — Мотор вентилятора
4. 10А — Вентилятор печки / 20А — Зажигание
5. 10А — АБС
6. 10А — ЭБУ ДВС
7. 7,5А — Стартер
8. 7,5А — Свет в салоне
9. 15А — Стоп сигналы
10. 10А — Сигнал
11. 15А — Магнитола
12. 15А — Противотуманные фары
13. 15А — Аварийная сигнализация
14. 10А — Габариты
15. 10А — Сигналы поворотников
16. 15А — Контроль ремней безопасности
17. 15А — Обогрев заднего стекла
18. 7,5А — Приборная панель
19. 10А — АБС
20. 10А — Электронные компоненты мотора
21. 15А — Топливный насос
22. 10А — Подушки безопасности
23. 10А — Кондиционер
24. 15А — Передний вентилятор отопителя
25. 15А — Передний вентилятор отопителя
26. 15А — Магнитола
27. 15А — Прикуриватель
28. 10А — Передние дворники
29. 20А — Задний дворник, электро зеркала
30. 10А — Трансмиссия, коробка передач

Предохранитель прикуривателя в Nissan Serena C23 — номер 27, номинал 15А. Это ключевой элемент для диагностики питания розетки.

Блоки под капотом

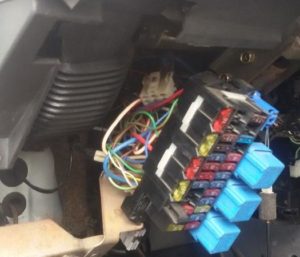

Под капотом, на правом крыле рядом с аккумулятором, размещены дополнительные блоки реле и предохранителей для Nissan Serena.

Вариант 1

Вариант 2 (леворульные модели)

Актуальная схема с обозначениями на английском языке обычно указана на крышке блока, включая реле для Nissan Serena C23.

Здесь расположены два предохранителя по 15А для защиты передних фар. Подробную расшифровку второго варианта смотрите в дополнительных материалах по электросхемам Nissan.

Расшифровка для модели C24

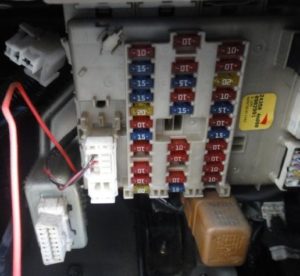

Блок предохранителей в салоне

Фотография

Схема

Назначение

1. 10А Магнитола, Аудиосистема
2. 15А Стоп сигналы
3. 20А Обогреватель заднего стекла
4. 10А Задний кондиционер
5. 15А Аварийная сигнализация
6. 10А Задний отопитель
7. 15А Дополнительный разъем питания
8. 10А Система управления подвеской
9. 10А Подогрев зеркал
10. 10А Задний разъем питания
11. 10А Система управления АКПП
12. 10А Электронные компоненты
13. 10А Салонное освещение
14. 15А Вентилятор отопителя (передний)
15. 15А Кондиционер
16. 15А Вентилятор отопителя (передний)
17. 10А Система управления двигателем (№2)
18. 10А Подушки безопасности
19. 10А Система управления двигателем (№1)
20. 10А Стартер
21. 15А Прикуриватель
22. 15А Шторки
23. 15А Зеркала
24. 20А Передний стеклоочиститель
25. 10А Указатели поворотов
26. 15А Топливный насос
27. 10А Задний стеклоочиститель
28. 10А Приборная панель
29. 10А Система ABS

Предохранитель прикуривателя в Nissan Serena C24 — номер 22, номинал 15А. Важно для проверки электрических розеток в минивэне.

Блоки под капотом

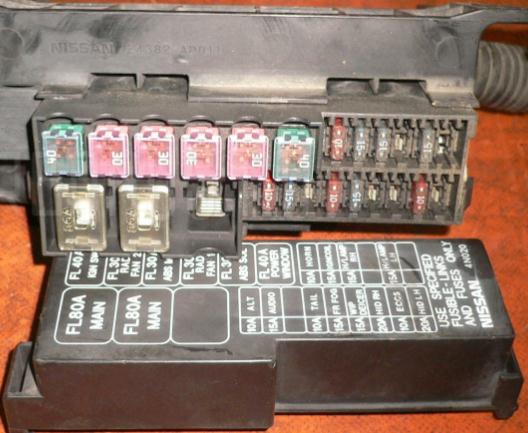

Предохранители

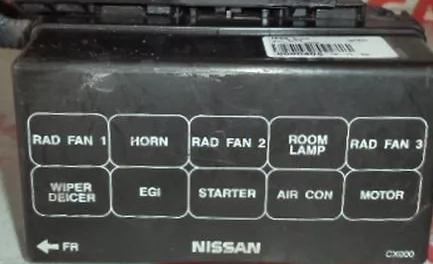

Реле

Описание схемы блоков предохранителей и реле для C24 нанесено на крышке корпуса, что упрощает поиск нужных элементов.

Расшифровка для модели C25

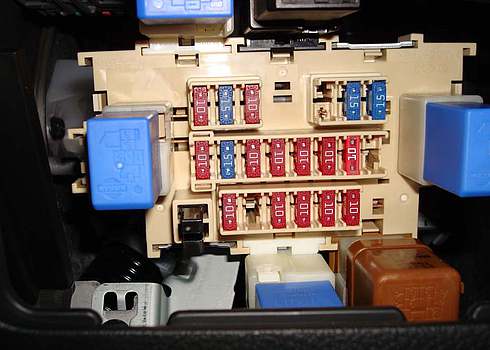

Предохранители в салоне

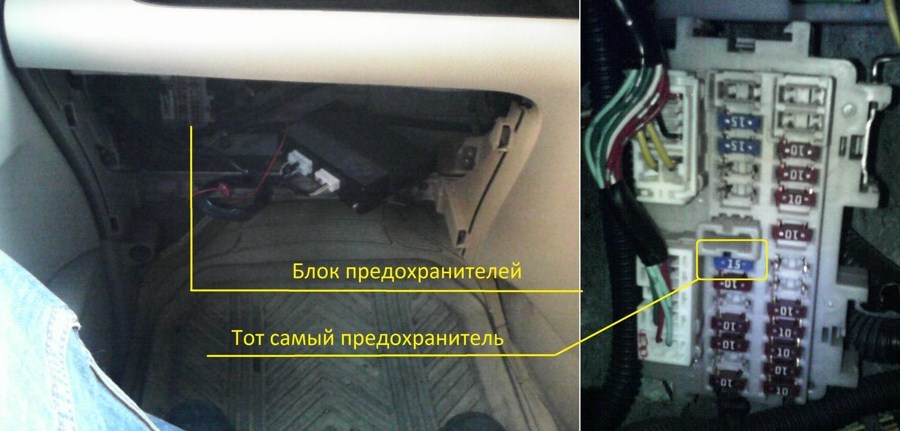

Вариант 1

На схеме выделен предохранитель прикуривателя для Nissan Serena C25.

Расшифровка

Левый ряд:

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электропривод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат-контролем

Правый ряд:

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопасности
• 10А Стеклоподъемники

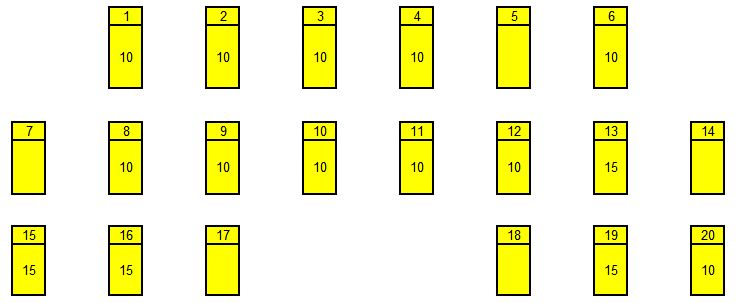

Вариант 2

Схема

Обозначение

1. Часы, климат-контроль, дистанционное управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стеклоподъемники, разъем диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов, сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Предохранитель прикуривателя в Nissan Serena C25 — номер 18. Рекомендуем проверять его при проблемах с розетками питания.

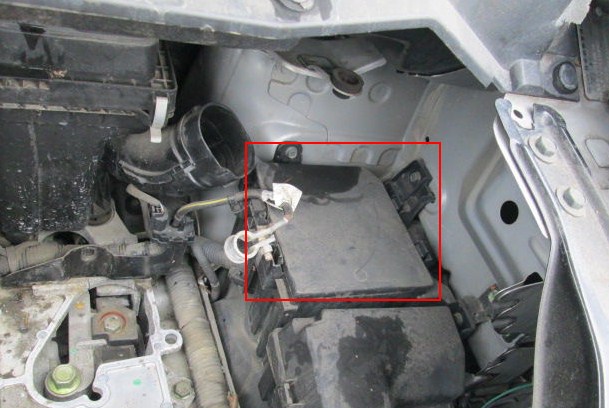

Блоки под капотом

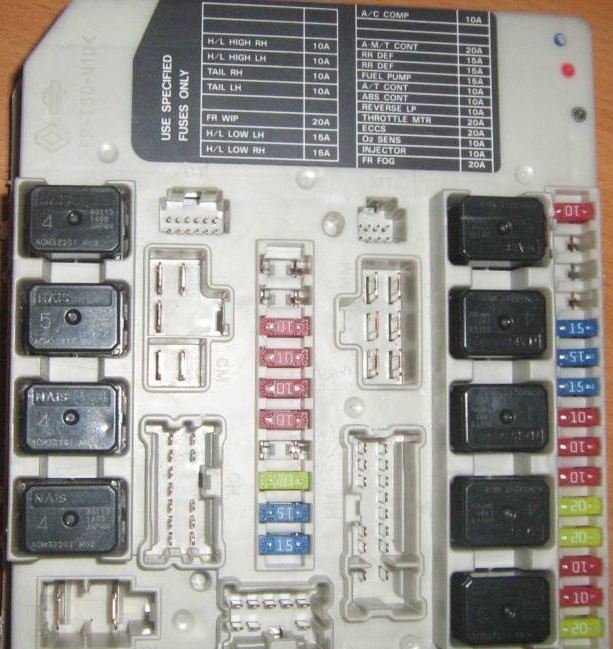

Блок IPDM

Блок IPDM размещен под воздуховодом и включает все основные реле для электрической системы Nissan Serena C25.

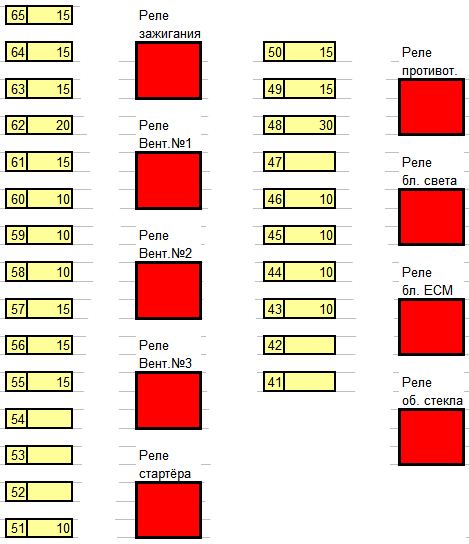

Схема

Описание

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартер двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ECM
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

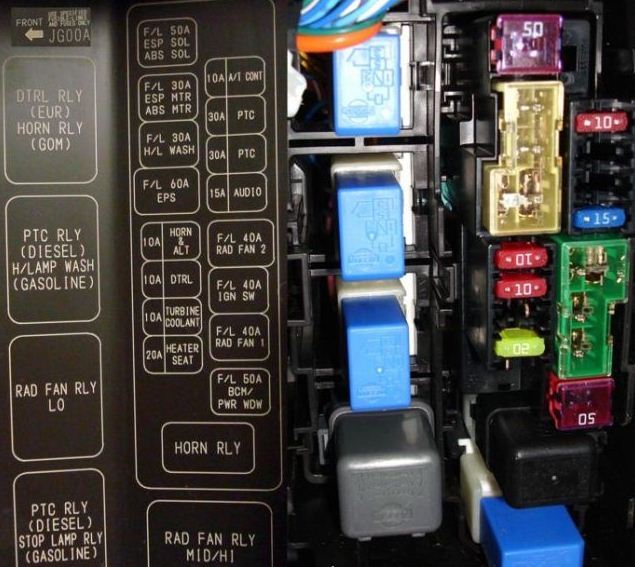

Блок предохранителей

Фотография

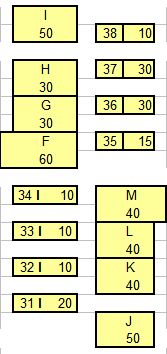

Схема

Расшифровка

31. Подогрев сидений
32. Турбина(дизель) -отсутствует
33. Реле освещения в дневное время
34. Клаксон (обмотка возбуждения генератора)
35. Питание аудиосистемы (постоянное)
36. РТС (дизель) — отсутствует
37. РТС (дизель) — отсутствует
38. Управление АКПП -отсутствует

I. ESP, ABS
H. ESP, ASB
G. Омыватель фар
F. ESP
M, Правый вентилятор
L. Замок зажигания
K. Вентилятор левый
J. Стеклоподъемники, центральный замок, люк
