**Nissan Fuga Y51** представляет собой второе поколение модели Fuga, выпускавшейся в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 годах. За это время модель пережила обновление. В данной публикации описаны предохранители и реле Nissan Fuga 2G, включая схемы блоков предохранителей, их расположение и примеры фотографий. Мы также отметим предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от описанного и зависит от года выпуска и уровня электрического оборудования вашего автомобиля.
Салон
Внутри салона блок предохранителей и реле расположен под приборной панелью, на стойке, со стороны водителя, и закрыт защитной крышкой.

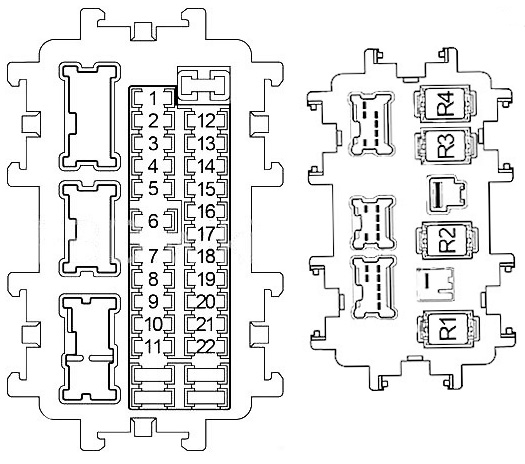

**Схема**
**Назначение**
| 1 | 15A Реле обогрева рулевого колеса |
| 2 | 10A Блок датчиков диагностики подушек безопасности, Блок управления классификацией пассажиров |
| 3 | 10A Мотор регулировки фар Л/П, Реле обратного хода стеклоочистителей, Реле блокировки переключения передач, Блок управления адаптивной системой переднего освещения (AFS), Тормозной выключатель автоматического устройства контроля скорости (ASCD), Выключатель стоп-сигнала, Тормозной выключатель интеллектуального круиз-контроля (ICC), Блок управления задней солнцезащитной шторкой, Блок управления предупреждением о низком давлении в шинах, Реле сиденья с климат-контролем, Реле переднего сиденья с подогревом, Выключатель переднего сиденья с подогревом (сторона водителя/пассажира), Компрессор (2013-2019), Блок управления сонаром, Блок управления круговым обзором (2015-2019), Шлюз CAN, Адаптерный блок телефона, Блок управления телематикой (TCU (2015-2019)), Усилитель автоматического кондиционера, Модуль управления AV, Автоматическое антибликовое внутреннее зеркало, Диагностический разъем, Привод поворота фары Л/П, Датчик обнаружения выхлопных газов/наружного запаха (2013-2014), Передний блок управления 4-колесного активного рулевого управления (4WAS) (2013), Ионизатор (2013-2014), Датчик обнаружения внутреннего запаха (2013-2014) |
| 4 | 10A Комбинированный прибор, Реле фонаря заднего хода, Переключатель управления приборами |
| 5 | 15A Привод закрытия багажника |
| 6 | 10A Привод закрытия багажника, Тюнер спутникового радио (2015-2019), Часы, Автоматическое антибликовое внутреннее зеркало, Датчик дождя, Комбинированный прибор, Тройной переключатель, Диагностический разъем, Усилитель автоматического кондиционера (2014-2019), Адаптерный блок телефона (2014-2019), Кнопка зажигания (2014-2019), Блок дисплея (2014-2019), Блок управления телематикой (TCU (2015-2019)), Блок управления ремнем безопасности перед столкновением (сторона водителя/пассажира (2013-2014)) |
| 7 | 10A Выключатель стоп-сигнала, Модуль управления кузовной электроникой (BCM), Реле удержания тормоза интеллектуального круиз-контроля (ICC) |
| 8 | 15A Усилитель BOSE |
| 9 | 10A Блок управления полным приводом (AWD), Шлюз CAN, Кнопка зажигания (2013), Комбинированный прибор (2013) |
| 10 | 15A Усилитель BOSE |
| 11 | 10A Модуль управления кузовной электроникой (BCM), Выключатель памяти сиденья, Зуммер предупреждения интеллектуального ключа, Реле дневных ходовых огней (2015-2019) |
| 12 | 10A 2015-2019: Усилитель антенны NATS |
| 13 | 10A Обогреватель зеркала |
| 14 | 20A Обогреватель заднего стекла |
| 15 | 20A Обогреватель заднего стекла |
| 16 | 15A 2015-2019: Блок управления задним сиденьем с подогревом, Выключатель заднего сиденья с подогревом (Л/П) |
| 17 | Не используется |
| **18** | **20A Розетка прикуривателя**, Передняя розетка питания (2015-2019), Розетка питания консоли (2013-2014) |
| 19 | 10A Усилитель автоматического кондиционера, Тюнер спутникового радио, Адаптерный блок телефона, Главный выключатель стеклоподъемников, Многофункциональный переключатель, Блок управления активным шумоподавлением, Усилитель BOSE, Блок управления AV, Передний микрофон (активное шумоподавление), Задний микрофон (активное шумоподавление), Блок управления круговым обзором (2015-2019), Переключатель телематики |
| **20** | **20A Розетка питания консоли**, Задняя розетка питания |
| 21 | 15A Мотор вентилятора отопителя |
| 22 | 15A Мотор вентилятора отопителя |
| R1 | Реле зажигания |
| R2 | Реле обогрева заднего стекла |
| R3 | Реле аксессуаров |
| R4 | Реле переднего вентилятора |
Предохранители 18 и 20, номиналом 20А, управляют прикуривателем.
Моторный отсек

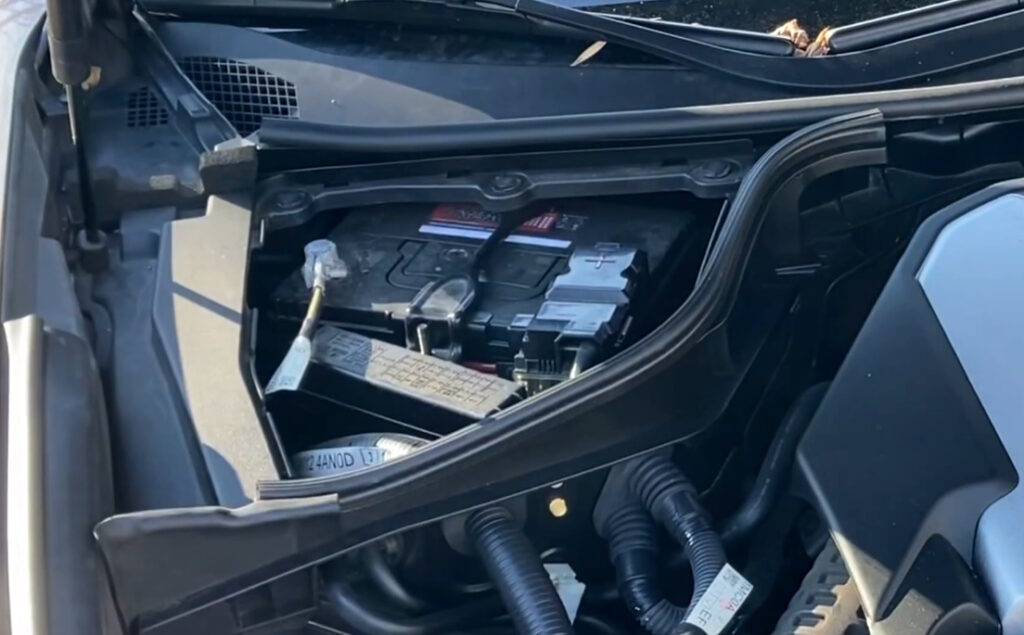

В моторном отсеке, в задней части со стороны пассажира, рядом с аккумулятором, могут располагаться 3 блока предохранителей.
Блок предохранителей 1

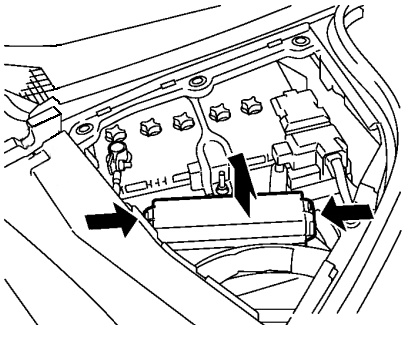

Расположение

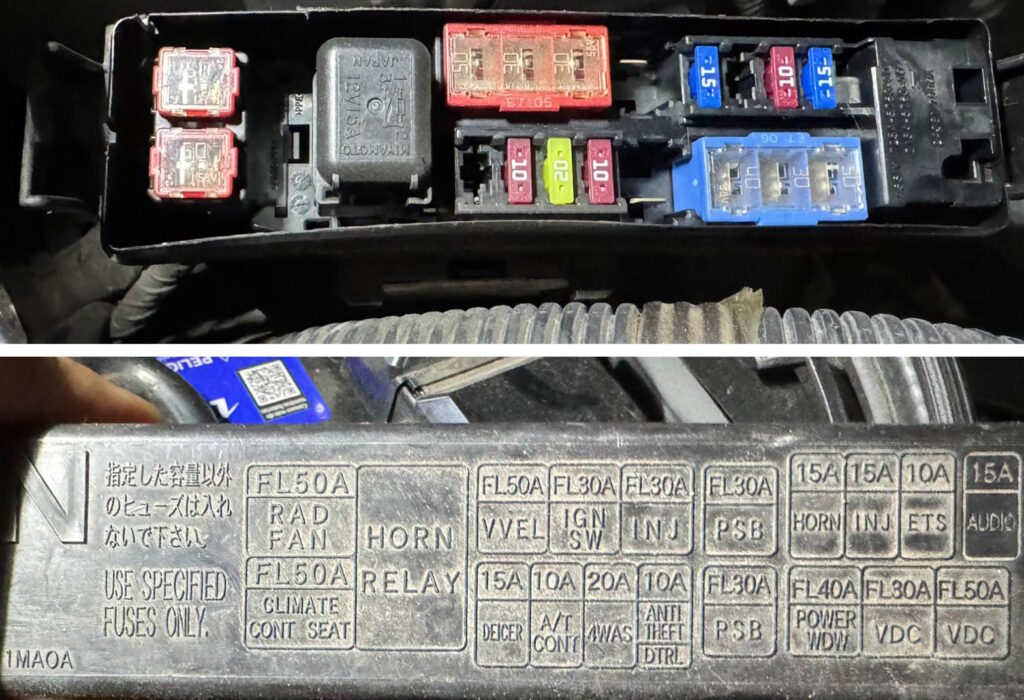

Пример фото
Проверьте назначение элементов по вашей схеме на обратной стороне крышки блока.

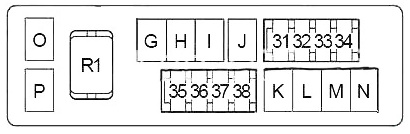

**Схема**
**Обозначение**
| 31 | 15A Реле звукового сигнала, Генератор |
| 32 | 15A 5.6L VK56VD: Реле форсунки №2 |
| 15A Гибрид: Реле дневного ходового огня | |
| 33 | 10A Блок управления полным приводом (AWD) |
| 34 | 15A Блок управления AV, Усилитель BOSE, Блок управления активным шумоподавлением, Блок управления круговым обзором (2015-2018), Тюнер спутникового радио (2011-2014), Блок дисплея (2011-2013), Адаптерный блок телефона (2011-2013), Блок управления телематикой (TCU (2014)) |
| 35 | – |
| 36 | 10A Модуль управления трансмиссией (TCM) |
| 37 | 20A 2011-2013: Реле заднего мотора 4-колесного активного рулевого управления (4WAS) |
| 10A Гибрид: Привод педали акселератора | |
| 38 | 10A 2013-2018: Реле звукового сигнала охранной системы автомобиля |
| 10A 2011-2012: Реле дневного ходового огня | |
| G | 50A кроме Гибрид: Реле мотора привода регулируемого подъема и фаз клапанов (VVEL) |
| 50A Гибрид: Реле вентилятора охлаждения №1 | |
| H | 30A Реле зажигания (Предохранители: «1», «2», «3», «4», «16») |
| I | 30A 5.6L VK56VD: Реле форсунки №1 |
| J | 30A Блок управления ремнем безопасности перед столкновением (сторона водителя) |
| K | 30A Блок управления ремнем безопасности перед столкновением (сторона пассажира) |
| L | 40A Модуль управления кузовной электроникой (BCM), Автоматический выключатель (Блок управления автоматическим позиционированием привода, Электропривод сиденья), Предохранитель: «12» |
| M | 30A ABS |
| N | 50A ABS |
| O | 50A кроме Гибрид: Реле вентилятора охлаждения №1 |
| P | 50A кроме Гибрид: Предохранители: “61”, “62”, “63 |
| Реле | |
| R1 | Звуковой сигнал |

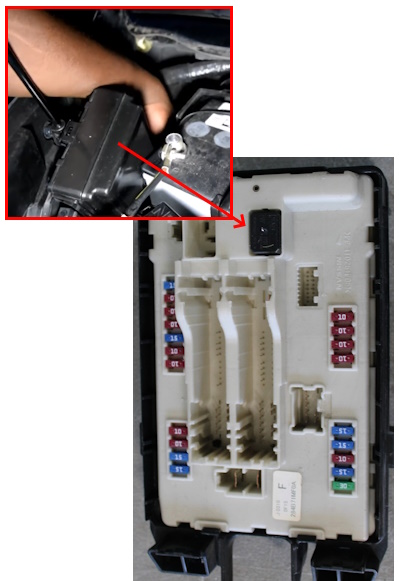

Блок предохранителей 2

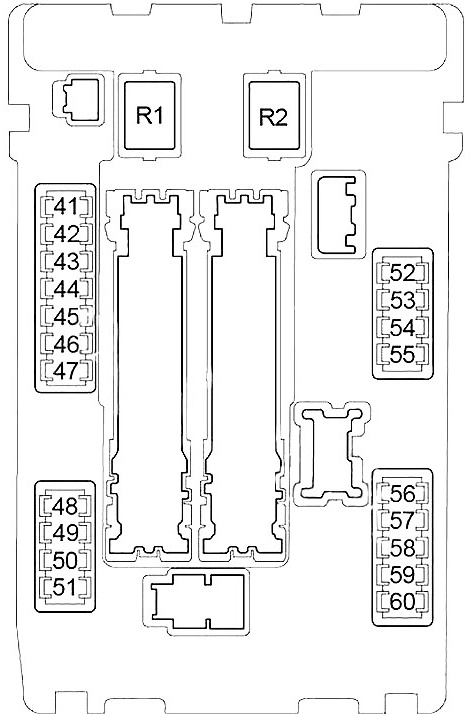

**Схема**
**Распределение**
| 41 | 15A Реле топливного насоса |
| 42 | 10A кроме Гибрид: Реле вентилятора охлаждения №1, Реле форсунки №1 (5.6L VK56VD), Реле форсунки №2 (5.6L VK56VD (2011-2014)) |
| 10A Гибрид: Реле вентилятора охлаждения №1, Реле вспомогательного электрического масляного насоса, Инвертор вспомогательного электрического масляного насоса | |
| 43 | 10A кроме Гибрид: Модуль управления трансмиссией (TCM) |
| 10A Гибрид: Модуль управления гибридной трансмиссией (HPCM), Литий-ионная батарея, Инвертор тягового мотора, Модуль управления трансмиссией (TCM) | |
| 44 | 10A Модуль управления двигателем (ECM), Топливные форсунки (Модели с двигателем VQ и Гибрид) |
| 45 | 15A Датчики соотношения воздух/топливо, Датчики кислорода с подогревом |
| 46 | 10A кроме Гибрид: Привод педали акселератора / Датчик положения педали акселератора, Датчик интеллектуального круиз-контроля (ICC), Реле удержания тормоза ICC, ABS, Датчик угла поворота рулевого колеса, Модуль управления зуммером помощи водителю, Блок управления полным приводом (AWD), Блок управления расширенными системами помощи водителю (ADAS), Боковой радар Л/П, Блок камеры полосы движения, Блок управления усилителем руля, Датчик рысканья / бокового / замедления G, Главный блок управления 4-колесного активного рулевого управления (4WAS) (2011-2013), Блок управления усилителем руля (2011-2014) |
| 10A Гибрид: Привод педали акселератора, Датчик интеллектуального круиз-контроля (ICC), Блок электрически управляемого интеллектуального тормоза (EDIB) | |
| 47 | 10A Мотор переднего стеклоочистителя, Насос омывателя |
| 48 | 10A 2011-2012: Реле блокировки рулевого колеса |
| 49 | 10A кроме Гибрид: Реле кондиционера |
| 50 | 15A Реле мотора управления дроссельной заслонкой |
| 51 | 15A Реле модуля управления двигателем (ECM) (Модуль управления двигателем, Клапан управления продувкой EVAP-канистры, Конденсатор, Катушки зажигания, Электромагнитный клапан управления объемом продувки EVAP-канистры, Датчик массового расхода воздуха, Электромагнитный клапан управления фазами впускных клапанов, Электромагнитный клапан управления фазами выпускных клапанов (5.6L VK56VD), Реле форсунки №2 (5.6L VK56VD (2015-2018)), Модуль управления регулируемым подъемом и фазами клапанов (VVEL)), Усилитель антенны NATS |
| 52 | 10A 2015-2018: Передние комбинированные фонари, Задние комбинированные фонари, Фонари подсветки номера, Задний комбинированный фонарь RH (сторона кузова) |
| 53 | 10A Плафон, Задний комбинированный фонарь LH (сторона кузова), Подсветка пепельницы, Комбинированный переключатель, Плафон перчаточного ящика, Выключатель открытия крышки багажника, Переключатель управления приборами, Многофункциональный переключатель, Тройной переключатель, Двойной переключатель, Переключатель телематики, Выключатель памяти сиденья, Часы, Розетка прикуривателя, Выключатель переднего сиденья с подогревом (сторона водителя/пассажира), Выключатель сиденья с климат-контролем (сторона водителя/пассажира), Подсветка селектора А/Т, Переключатель выбора режима движения, Выключатель IBA Off |
| 54 | 10A Левая фара (дальний свет) |
| 55 | 10A Правая фара (дальний свет) |
| 56 | 15A Левая фара (ближний свет) |
| 57 | 15A Правая фара (ближний свет) |
| 58 | 10A 2013-2018: Реле дневного ходового огня |
| 59 | 15A Реле переднего противотуманного фонаря |
| 60 | 30A Главное реле переднего стеклоочистителя (Реле высокого/низкого хода переднего стеклоочистителя), Реле обратного хода стеклоочистителя |
| Реле | |
| R1 | – |
| R2 | кроме Гибрид: Управление стартером |

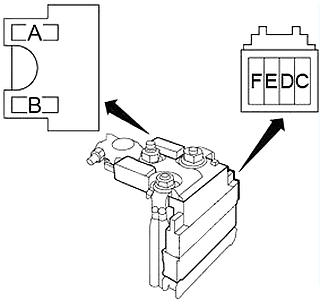

Блок предохранителей 3
Этот блок мощных предохранителей прикреплен к плюсовой клемме аккумулятора.
**Декодирование**
| A | 250A кроме Гибрид: Генератор, Стартер, Предохранители: «C», «D», «E» |
| 250A Гибрид: Контроллер литий-ионной батареи | |
| B | 100A кроме Гибрид: Предохранители: «O», «P», «R» |
| 250A Гибрид: Предохранители: «O», «P», «Q», «R», «S», «Y», «X», «64», «65», «66», «68» | |
| C | 100A кроме Гибрид: Предохранители: «31», «32», «33», «34», «36», «37», «38», «G», «H», «I», «J», «K», «L», «M», «N» |
| D | 80A кроме Гибрид: Реле зажигания (Предохранители: «41», «42», «43», «44», «45», «46», «47»), Предохранители: «49», «50», «51» |
| 50A Гибрид: Блок электрически управляемого интеллектуального тормоза (EDIB) | |
| E | 100A кроме Гибрид: Реле аксессуаров (Предохранители: «18», «19», «20»), Реле обогрева заднего стекла (Предохранители: «13», «14», «15»), Реле вентилятора отопителя (Предохранители: «21», «22»), Предохранители: «5», «6», «7», «8», «9», «10», «11» |
| F | 60A кроме Гибрид: Реле дальнего света фар (Предохранители: «54», «55»), Реле ближнего света фар (Предохранители: «56», «57»), Реле габаритных огней (Предохранители: «52», «53»), Предохранители: «58», «59», «60» |
| 50A Гибрид: Реле вспомогательного электрического масляного насоса |
Блок предохранителей 4

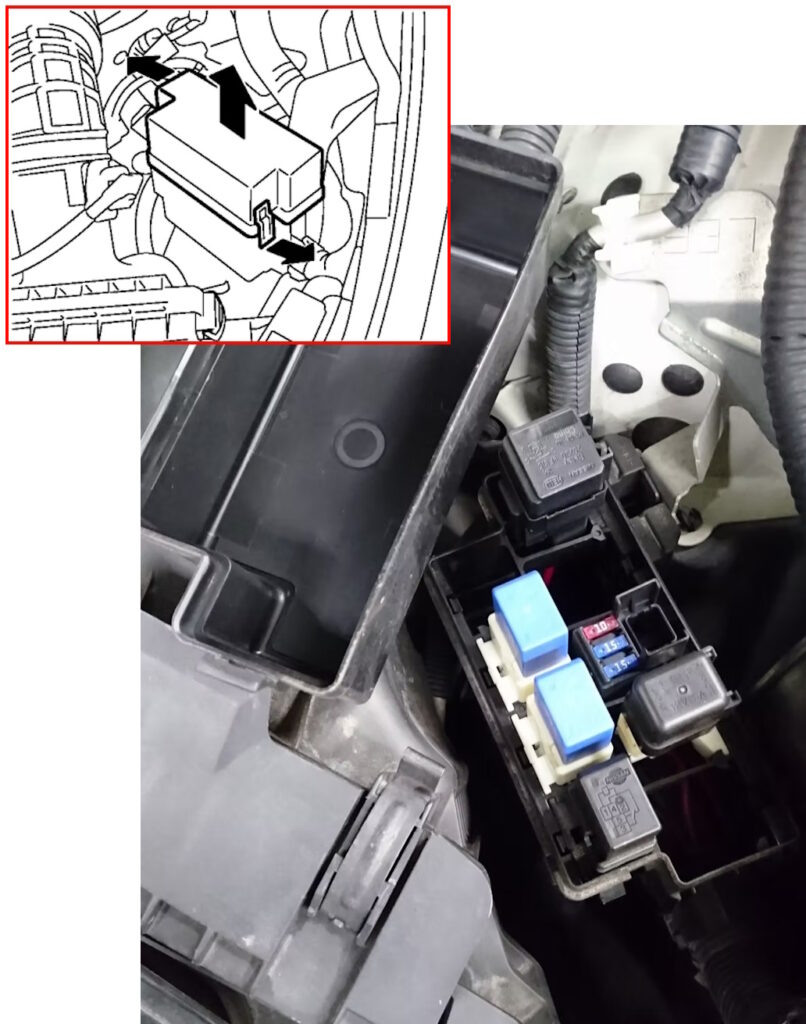

Еще один блок с предохранителями и реле установлен отдельно.

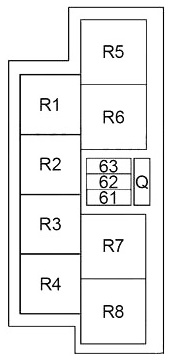

**Схема**
**Назначение**
| 61 | 10A Реле переднего сиденья с подогревом, Реле сиденья с климат-контролем |
| 62 | 15A Реле сиденья с климат-контролем |
| 63 | 15A Привод педали акселератора / Датчик положения педали акселератора |
| Q | 40A 2011-2013: Передний блок управления 4-колесного активного рулевого управления (4WAS) |
| Реле | |
| R1 | 5.6L VK56VD: Форсунка (№1) |
| R2 | Блокировка переключения передач |
| R3 | Удержание тормоза интеллектуального круиз-контроля (ICC) |
| R4 | Обратный ход переднего стеклоочистителя |
| R5 | Вентилятор охлаждения (№1) |
| R6 | Мотор привода регулируемого подъема и фаз клапанов (VVEL) |
| R7 | Звуковой сигнал охранной системы автомобиля |
| R8 | Дневной ходовой огонь |

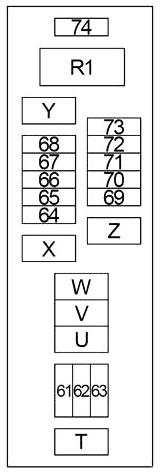

Блок предохранителей 5
(только Гибрид)
**Схема**
**Описание**
| 61 | 15A Реле сиденья с подогревом, Реле сиденья с климат-контролем |
| 62 | 15A Реле сиденья с климат-контролем |
| 63 | 15A Блок управления закрытием багажника |
| 64 | 10A Контроллер литий-ионной батареи |
| 65 | 10A Блок электрически управляемого интеллектуального тормоза (EDIB) |
| 66 | 15A Блок резервного питания тормозной системы |
| 67 | – |
| 68 | 20A Реле вентилятора охлаждения батареи |
| 69 | – |
| 70 | 10A Модуль управления гибридной трансмиссией (HPCM) |
| 71 | 10A Инвертор тягового мотора |
| 72 | 10A Электрический водяной насос |
| 73 | 10A Преобразователь DC/DC, Контроллер литий-ионной батареи |
| 74 | 10A Модуль управления гибридной трансмиссией (HPCM) |
| T | – |
| U | – |
| V | – |
| W | – |
| X | 50A Предохранители «61», «62», «63» |
| Y | 50A Реле самоотключения (Предохранители: «70», «71», «72», «73»), Предохранитель: «74» |
| Z | – |
| Реле | |
| R1 | Самоотключение |
