Nissan Almera Classic: все предохранители и реле

Многие автолюбители ассоциируют Nissan Almera Classic B10 с третьим поколением линейки Almera, в то время как другие считают её обновлённой версией второго поколения. Оба мнения имеют основания: автомобиль построен на платформе предшественника, но оснащён модернизированным кузовом маркировки B10, улучшенной подвеской и другими доработками. Эта модель была специально разработана и адаптирована для российского автомобильного рынка. Период производства: с 2006 по 2013 год. В нашем руководстве по предохранителям Nissan Almera Classic вы найдёте детальное описание расположения блоков, схемы подключения, фото и расшифровку всех элементов защиты, включая реле и предохранители для самостоятельной диагностики и замены.

Расположение блоков предохранителей Nissan Almera Classic

В Nissan Almera Classic предусмотрено три основных блока с предохранителями и реле: один в passenger compartment (салоне), и два в engine compartment (моторном отсеке). Это позволяет эффективно защищать электрические цепи автомобиля от перегрузок.

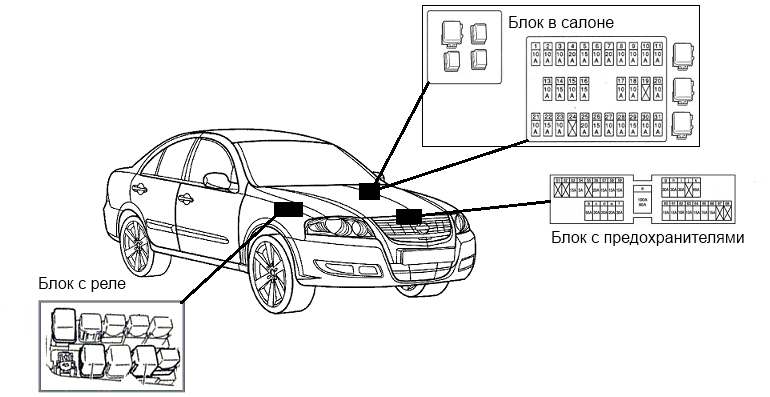

Схема расположения блоков предохранителей и реле

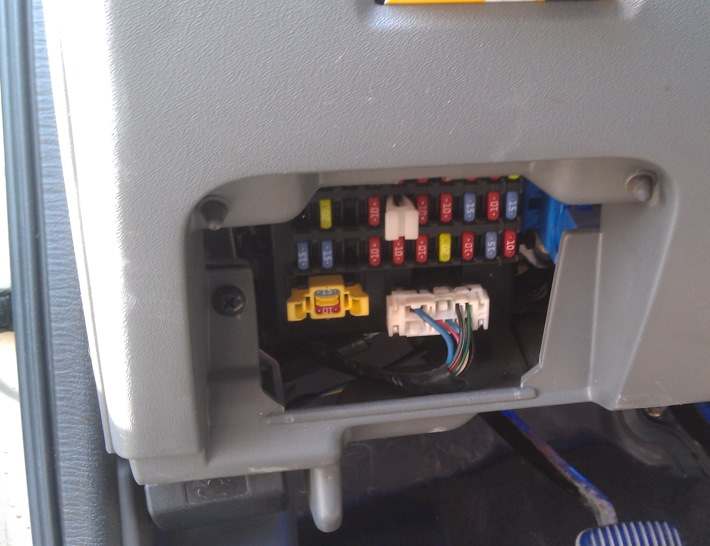

Блок предохранителей в салоне Nissan Almera Classic

Основной блок предохранителей салона размещён в приборной панели слева от руля, за компактным бардачком. Доступ к нему прост: снимите крышку для осмотра и замены элементов.

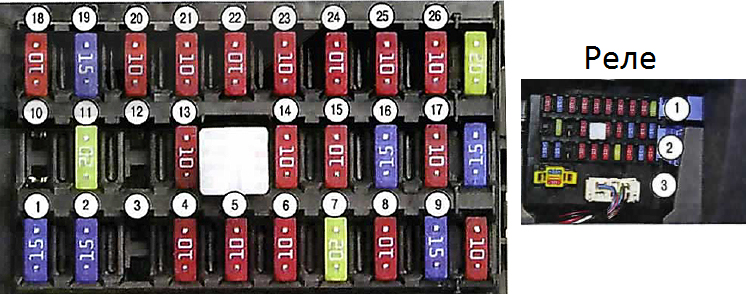

Схема блока предохранителей в салоне Nissan Almera Classic

Расшифровка предохранителей салонного блока Nissan Almera Classic

Предохранитель прикуривателя в Nissan Almera Classic — это номер 16 номиналом 15А. Для замены используйте пинцет или специальный инструмент.

Реле на лицевой стороне блока

1. Реле стеклоподъёмников;
2. Реле заднего противотуманного фонаря;
3. Реле центрального замка.

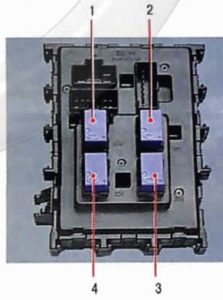

Реле на обратной стороне блока

1. Реле системы кондиционирования;
2. Первое реле зажигания;
3. Второе реле зажигания;
4. Реле дополнительного оборудования.

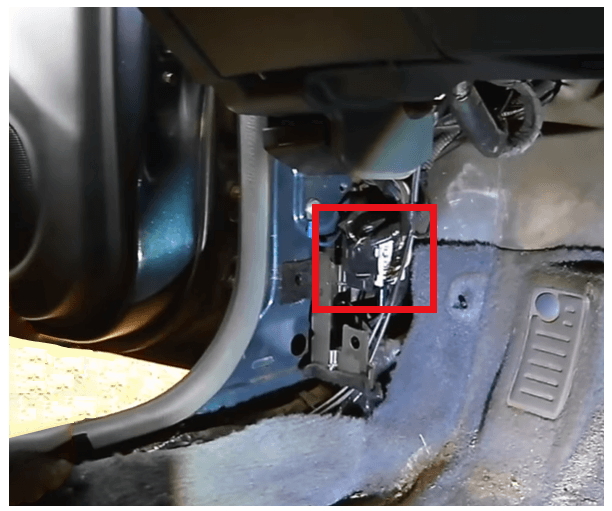

Дополнительный блок реле в салоне Nissan Almera Classic установлен под приборной панелью на левой стойке для удобного доступа при ремонте электрики.

Схема дополнительных реле в салоне

В этом блоке размещаются ключевые реле для защиты систем:

• Реле габаритных огней (позиционных ламп);
• Реле обогрева зоны стеклоочистителей (дворников);
• Реле экономии заряда аккумулятора;
• Реле ACC2 для дополнительных потребителей.

Рядом с ним находится колодка с реле бензонасоса (сверху) и реле обогрева заднего стекла (снизу), что упрощает диагностику неисправностей в электрической системе.

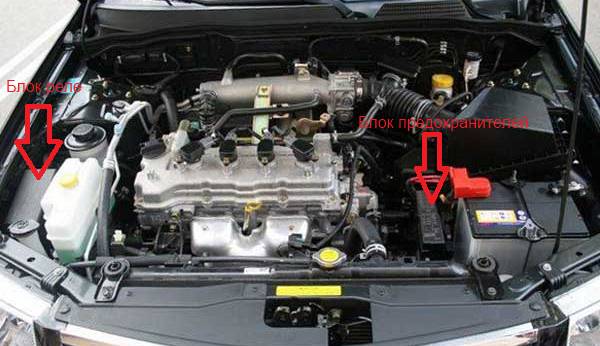

Предохранители и реле в моторном отсеке Nissan Almera Classic

Блок предохранителей под капотом

Этот блок расположен слева от аккумулятора в моторном отсеке. На крышке блока предохранителей Nissan Almera Classic указана актуальная схема с номерами и назначением для быстрой идентификации.

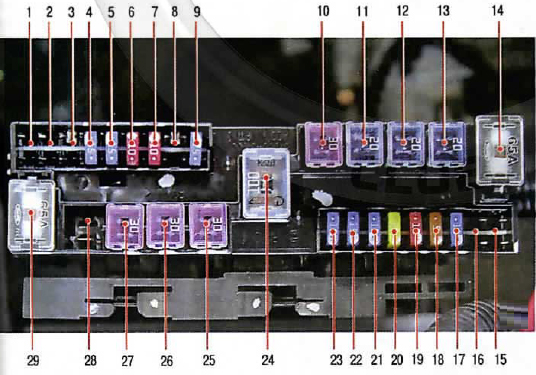

Общая схема блока предохранителей под капотом

Назначение предохранителей под капотом Nissan Almera Classic

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал (клаксон)
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Электронная система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А ABS (антиблокировочная система тормозов)
12. 20А ABS
13. 20А ABS
14. 65А Первый главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А ABS
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А Первый электровентилятор радиатора
26. 30А Второй электровентилятор радиатора
27. 30А Стеклоподъёмники
28. Резерв
29. 65А Второй главный предохранитель

Конфигурация предохранителей и их номиналы в Nissan Almera Classic могут варьироваться в зависимости от года выпуска, комплектации и уровня электроники. Рекомендуем проверить по руководству пользователя.

Блок реле под капотом

Блок реле размещён у правого крыла, вблизи бачка омывающей жидкости, для защиты высокомощных цепей двигателя и внешнего освещения.

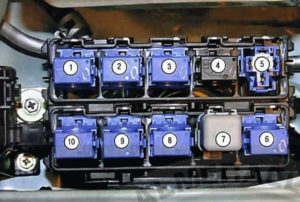

Фото и схема блока реле под капотом

Расшифровка реле блока под капотом Nissan Almera Classic

Если это не ваша модификация Nissan Almera Classic или схемы не соответствуют, ознакомьтесь с дополнительной информацией здесь или оставьте вопрос в комментариях для уточнения по предохранителям и реле.
