Минивэн Mitsubishi Space Wagon, известный также как Mitsubishi Chariot 2, а в Северной Америке под марками Dodge Colt Vista Wagon и Plymouth Colt Vista Wagon. В этой статье мы детально разберем распиновку предохранителей и реле для Mitsubishi Space Wagon, включая схемы блоков для моделей 1997, 1998, 1999, 2001, 2002, 2003 годов выпуска. Особо выделим предохранитель прикуривателя. Такие схемы предохранителей Mitsubishi Space Wagon подойдут и владельцам Mitsubishi RVR 2 поколения, а также помогут в замене и диагностике электрики.
Назначение элементов в блоках и количество их элементов может отличатся и зависит от года выпуска, страны поставки и уровня оснащения.
Схемы не подходят или не то поколение? Ознакомьтесь с этим руководством!
Блок в салоне
Расположен под панелью приборов со стороны водителя.
Фото — пример
Схема с крышки
Схема
Назначение предохранителей
| 1 | 15А Очиститель заднего стекла |
| 2 | Резерв |
| 3 | 10А Аудиосистема, радио |
| 4 | 15А Прикуриватель |
| 5 | 10А Кондиционер, ABS, экстренное торможение, подогрев топлива, обогрев лобового стекла, многофункциональный контроллер 1, управление раздаткой |
| 6 | 10А Круиз-контроль, EGR, приборная панель, иммобилайзер 2^ (4D56T), блокировка дифференциала, 4WD контроллер, SRS, клапан дросселя, датчик скорости |
| 7 | 20А Электронный контроль двигателя |
| 8 | 10А Фонари заднего хода |
| 9 | 10А Задний противотуманный свет |
| 10 | 20А Центральная блокировка дверей |
| 11 | 30А Обогрев заднего стекла |
| 12 | 30А Обогреватель салона |
| 13 | 20А Люк в крыше |
| 14 | 10А Система ABS |
| 15 | 20А Подогрев сидений |
| 16 | 10А Подогрев зеркал |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
Предохранитель прикуривателя — номер 4, 15А.
Обозначение реле
- Реле задних противотуманок
- Реле стеклоподъемников
- Реле генератора
- Реле вентилятора отопителя — задний кондиционер
- Реле обогрева заднего стекла
- Реле вентилятора отопителя — передний кондиционер
- Реле цепей зажигания

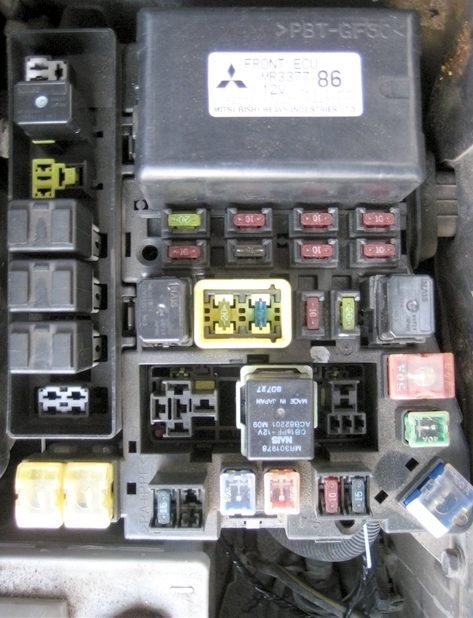

Блок под капотом
Расположен рядом с аккумулятором.

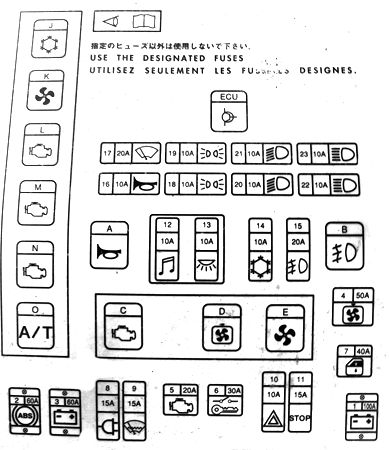

Схема
Описание предохранителей
| 1 | 100А Генератор |
| 2 | 60А ABS-система |
| 3 | 60А Группа предохранителей |
| 4 | 50А Контроллер вентилятора отопителя |
| 5 | 20А Управление двигателем, АКПП INVECS-II 4A/T |
| 6 | 30А Замок зажигания |
| 7 | 40А Электростеклоподъемники |
| 8 | 15А Розетки для дополнительного оборудования в салоне |
| 9 | 15А Антиобледенение щеток |
| 10 | 10А Аварийка и поворотники |
| 11 | 15А Стоп-сигналы |
| 12 | 10А Аудиосистема |
| 13 | 10А Подсветка |
| 14 | 10А Компрессор кондиционера |
| 15 | 20А Противотуманки |
| 16 | 10А Клааксон |
| 17 | 20А Омыватели и дворники лобового стекла |
| 18 | 10А Габаритные огни |
| 19 | 10А Габаритные огни |
| 20 | 10А Ближний свет |
| 21 | 10А Ближний свет |
| 22 | 10А Дальний свет |
| 23 | 10А Дальний свет |
Расшифровка реле
- А — Реле сигнала
- B — Реле противотуманных фар
- С — Реле управления двигателем
- D — Реле вентилятора охлаждения
- E — Реле вентилятора
- J — Реле муфты компрессора кондиционера
- K — Реле вентилятора охлаждения
- L — Реле топливного насоса
- M — Главное реле впрыска
- N — Реле форсунок
- O — Реле АКПП
Если у вас есть дополнения к этой схеме предохранителей Mitsubishi Space Wagon — оставляйте в комментариях.
