Mitsubishi Outlander 3-го поколения производился в период с 2012 по 2021 год, включая модификацию Mitsubishi Outlander PHEV с гибридной установкой. За годы выпуска автомобиль претерпел обновления и рестайлинг. В этой статье вы получите подробное руководство по предохранителям и реле Mitsubishi Outlander 3, с описанием схем блоков, их расположением и акцентом на предохранитель прикуривателя, что полезно для владельцев Outlander 2012-2021 годов.
Конфигурация блоков предохранителей и реле может варьироваться в зависимости от года выпуска, комплектации и типа двигателя (бензин или PHEV). Рекомендуем сверяться с индивидуальными схемами на обратной стороне крышки блока для точности.
Блок в салоне
Блок предохранителей в пассажирском отсеке расположен под торпедо со стороны водителя, скрыт за защитной панелью.

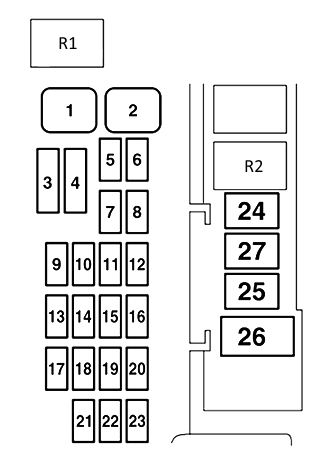

Схема предохранителей салонного блока
Расшифровка предохранителей
| 1 | 30А Электростеклоподъемники |
| 2 | 30А Обогрев заднего стекла |
| 3 | 30А Вентилятор отопителя |
| 4 | 30А Стеклоочиститель лобового стекла |
| 5 | 20А Центральный замок дверей |
| 6 | 10А Задний противотуманный свет |
| 7 | 15А Розетка питания |
| 8 | 10А Стеклоочиститель заднего стекла |
| 9 | 20А Солнечная крыша |
| 10 | 10А Замок зажигания |
| 11 | 10А Дополнительные опции |
| 12 | 12А Аварийная сигнализация |
| 13 | 13А Система полного привода |
| 14 | 15А Тормозные сигналы |
| 15 | 10А Комбинация приборов |
| 16 | 7,5А Подушки безопасности SRS |
| 17 | 15А Мультимедийная система |
| 18 | 7,5А Реле контроллера |
| 19 | 15А Внутреннее освещение |
| 20 | 7,5А Фонари заднего хода |
| 21 | 7,5А Обогрев боковых зеркал |
| 22 | 10А Электропривод зеркал |
| 23 | 15А Прикуриватель и розетка 12В |
| 24 | 7,5А Система зарядки аккумулятора |
| 25 | 30А Регулировка сидений |
| 26 | 30А Подогрев сидений |
| 27 | Резервный |
За работу переднего прикуривателя и вспомогательной розетки в Mitsubishi Outlander 3 отвечает предохранитель №23 номиналом 15А в салонном блоке.
R1 — Реле обогревателя салона
Блоки под капотом
В моторном отсеке Mitsubishi Outlander 3 поколения, в зависимости от комплектации, могут размещаться два блока предохранителей и реле — с левой и правой стороны от двигателя.
Главный блок
Основной блок предохранителей под капотом монтируется справа от аккумулятора.

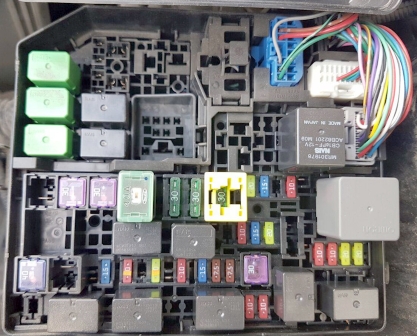

Пример расположения блока

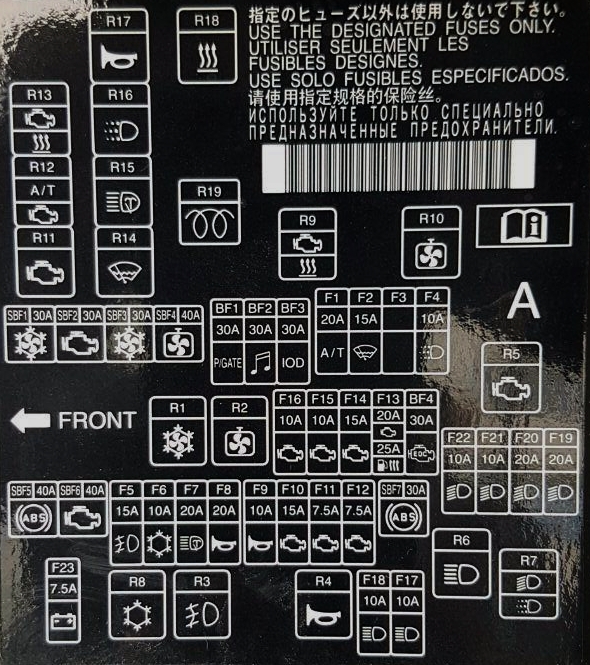

Пример схемы на крышке блока предохранителей
Схема главного блока под капотом
Описание предохранителей
| SBF1 | 30А Вентилятор радиатора |
| SBF2 | 30А Стартер |
| SBF3 | 30А Вентилятор конденсора |
| SBF4 | 40А Вентилятор охлаждения двигателя |
| SBF5 | 40А Система ABS |
| SBF6 | 40А Гидроусилитель руля VLC |
| SBF7 | 30А ABS-модуль |
| BF1 | 30А Электропривод багажника |
| BF2 | 30А Аудиоусилитель |
| BF3 | 30А Интерфейс ввода-вывода |
| BF4 | 30А Дизельное оборудование |
| F1 | 20А Автоматическая коробка передач АКПП |
| F2 | 15А Подогрев щеток |
| F3 | Резерв |
| F4 | 10А Дневные ходовые огни DRL |
| F5 | 15А Противотуманные фары |
| F6 | 10А Кондиционер |
| F7 | 20А Омыватель фар |
| F8 | 20А Сигнал тревоги |
| F9 | 10А Гудок |
| F10 | 15А Дроссельная заслонка |
| F11 | 7,5А Генератор |
| F12 | 7,5А ЭБУ двигателя |
| F13 | 20А Питание моторного отсека |
| 25А Подогрев топлива | |
| F14 | 15А Топливный насос |
| F15 | 10А Зажигание |
| F16 | 10А Питание электроники двигателя |
| F17 | 10А Левый дальний свет |
| F18 | 10А Правый дальний свет |
| F19 | 20А Левый ближний свет (HID) |
| F20 | 20А Правый ближний свет (HID) |
| F21 | 10А Левый ближний свет (галоген) |
| F22 | 10А Правый ближний свет (галоген) |
| F23 | 7,5А Сенсор заряда АКБ |
Расположение реле под капотом
Дополнительный блок
Вспомогательный блок с предохранителями и реле устанавливается не на всех версиях Outlander, особенно на PHEV-моделях.
Схема дополнительного блока
Расшифровка
| SBF1 | 30A Предохранитель-держатель |
| SBF2 | 30A Вакуумный насос |
| F1 | 20А Электрический водяной насос |
| F2 | 7,5А Контроль батареи |
| F3 | 15A Отопительная батарея |
| F4 | 7,5А Крышка топливного бака |
| F5 | 7,5A Соленоид кондиционера |
| F6 | 7,5A Насос кондиционера |
| F7 | 10A ЭБУ электромотора |
| F8 | 7,5A Обогрев лобового стекла |
| F9 | 15A Основной драйвер батареи / 10А Зарядный контроллер |
| F10 | 15A Зажигательный контроллер |
| F11 | 7,5A Зажигательный контроллер |
Блок на АКБ
На положительной клемме аккумуляторной батареи Mitsubishi Outlander 3 может быть установлен дополнительный модуль с высокоточными предохранителями в форме мощных вставок для защиты основных цепей.
Если у вас возникли вопросы по предохранителям и реле Outlander 3, оставляйте их в комментариях ниже.
