Mitsubishi Outlander 1 (Airtrek): предохранители и реле

Первое поколение компактного кроссовера Mitsubishi Outlander 1 выпускалось с 2001 по 2008 год и распространялось на глобальный рынок. Эта модель также носит названия Mitsubishi Airtrek и Montero Outlander. В этой статье мы разберем предохранители и реле для Mitsubishi Outlander 1 (Airtrek), включая схемы блоков предохранителей, их расположение, замену и схемы подключения. Особо отметим предохранитель прикуривателя, а также добавим ключевые слова для поиска: схема предохранителей Outlander 1, реле Mitsubishi Airtrek, блок предохранителей Montero Outlander.

Блок в салоне

Этот блок размещен за бардачком в нижней секции торпедо.

Проверяйте соответствие с вашими собственными диаграммами предохранителей Outlander 1.

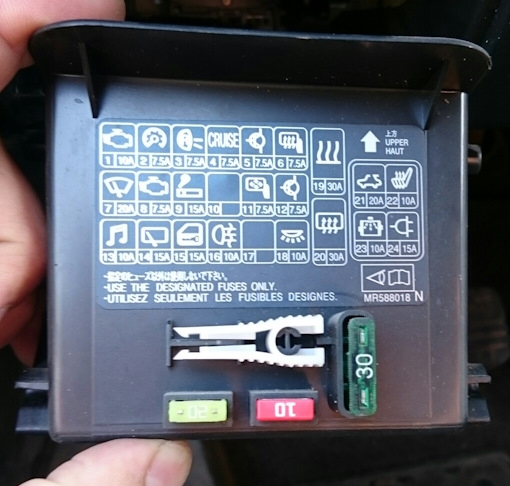

Фото — пример

Схема

Описание предохранителей

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости
5	7,5A Система кондиционирования
6	7.5A Пульт управления наружными зеркалами
7	20A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A АБС
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Диагностический разъем
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	10A Подогреватель сидений
23	10A Насос охлаждения промежуточного охладителя турбо компрессора
24	Резерв

За работу прикуривателя отвечает предохранитель №9 номиналом 15А в блоке салона Mitsubishi Outlander 1.

Расшифровка реле

Реле топливного насоса (1)
Реле подогрева передних сидений
Реле топливного насоса (2)
Реле розетки для подключения дополнительного оборудования
Реле задних противотуманных фонарей
Реле электро стекло подъемников
Реле электродвигателя вентилятора отопителя
Реле обогревателя заднего стекла

Блоки под капотом

Они расположены в левой зоне моторного отсека и включают основной блок с предохранителями и реле, а также отдельный блок реле для Mitsubishi Outlander Airtrek.

Фото пример

Основной блок

Схема

Назначение предохранителей

1	60A Блок предохранителей/ реле приборной панели
2	50A Электродвигатель вентилятора системы охлаждения
3	60A Система ABS
4	40A Цепи замка зажигания
5	30A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Подогреватель сидений
8	10A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	15A Обогреватель лобового стекла
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Задний фонарь (правый)
21	7,5A Задний фонарь (левый)
22	10A Лампы освещения салона
23	10A Аудиосистема
24	15A Топливный насос
25	15A Разъем питания дополнительного оборудования

Обозначение реле

Резерв
Реле обогревателя лобового стекла
Реле разъема питания дополнительного оборудования
Реле звукового сигнала
Реле противотуманных фар
Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

Описание

Реле электромагнитной муфты компрессора кондиционера
Реле системы управления двигателем
Реле электронного блока управления КПП
Реле зажигания
Реле блока управления дроссельной заслонкой
Резерв
Резерв

Главный предохранитель

Основной силовой предохранитель в форме высокомощной плавкой вставки установлен на положительном выводе аккумулятора для защиты всей электрической системы Outlander 1.
