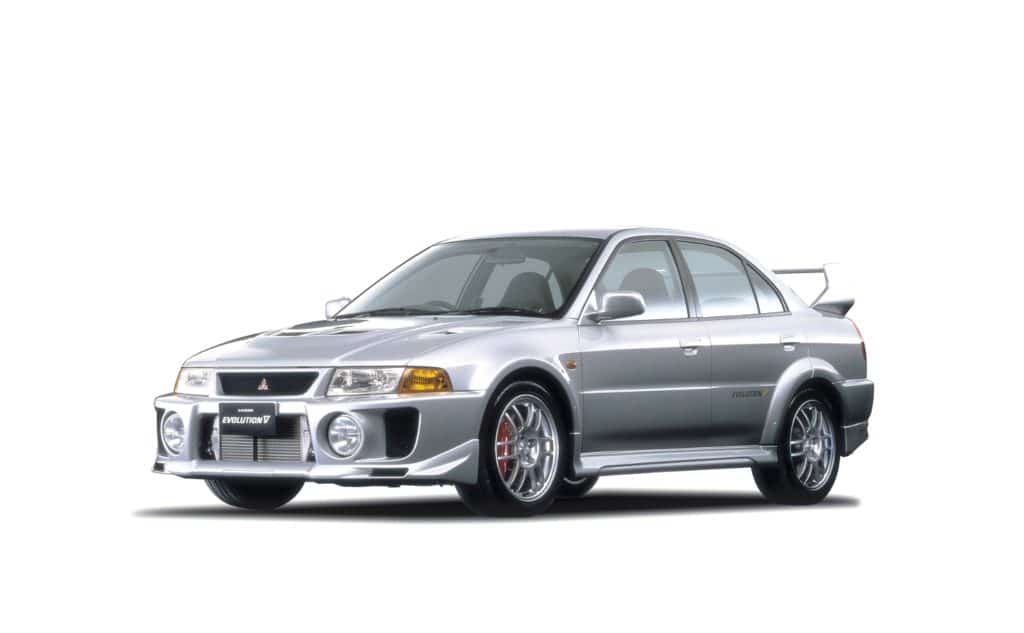

Предохранители и реле Mitsubishi Lancer 7 поколения (1994–2002 годы выпуска). Эта модель, иногда ошибочно называемая Lancer 8, не была доступна на европейском рынке. В этой статье мы подробно разберём схемы предохранителей Mitsubishi Lancer 7, включая расположение реле и специальный акцент на предохранитель прикуривателя, чтобы помочь владельцам с диагностикой и заменой.
Всегда проверяйте назначение предохранителей по схемам на крышке блока. Если они не совпадают, обратитесь к описанию для Mitsubishi Lancer 9 поколения.
Расположение блоков предохранителей в салоне Mitsubishi Lancer 7
Основной блок предохранителей в салоне
Этот блок размещён под приборной панелью слева от водителя в автомобилях с левым рулём, что типично для Mitsubishi Lancer 7.
Фото — пример расположения блока предохранителей в салоне Lancer 7
Расположение по схеме с крышки блока предохранителей Mitsubishi Lancer 7
Подробная схема блока предохранителей салона для Lancer 7
Расшифровка и назначение предохранителей блока салона Lancer 7
| 1 | 10А Реле |
| 2 | 15А Прикуриватель, розетка |
| 3 | 10А Указатели поворотов, аварийка |
| 4 | 25А Вентилятор отопителя |
| 5 | 25А Обогрев заднего стекла |
| 6 | 20А Стеклоочиститель и омыватель |
| 7 | 10А Лампы заднего хода |
| 8 | 20А Центральный замок дверей |
| 9 | 10А Комбинация приборов |
| 10 | 10А Обогрев сидений |
| 11 | 20А Электропривод люка |
| 12 | Запасные предохранители |
Предохранитель прикуривателя в Mitsubishi Lancer 7 — это номер 2 с номиналом 15А, ответственный за розетку и зарядку устройств.
Расположение реле в салонном блоке предохранителей
- Реле вентилятора отопителя
- Реле обогрева заднего стекла
- Реле аварийной сигнализации и указателей поворотов
Блок реле в салоне
Блок реле может быть интегрирован с основным блоком предохранителей или размещён отдельно, включая следующие компоненты для Mitsubishi Lancer 7:
- Реле электростеклоподъёмников
- Реле обогревателя заднего стекла
- Блок управления центральным замком дверей
- Реле противотуманных фар
Блоки предохранителей и реле под капотом Lancer 7
Главный блок под капотом
Расположен слева от аккумулятора в моторном отсеке Mitsubishi Lancer 7 поколения.
Схема расположения с крышки главного блока под капотом
Описание и расшифровка предохранителей главного блока под капотом Lancer 7
| 1 | 15А Стоп-сигналы |
| 2 | 10А Аварийная сигнализация |
| 3 | 15А Противоугонная сигнализация |
| 4 | 10А Габаритные огни |
| 5 | 10А Габаритные огни |
| 6 | 10А Кондиционер |
| 7 | 10А Дальний свет фар |
| 8 | 10А Звуковой сигнал (клаксон) |
| 9 | 10А Аудиосистема, радио |
| 10 | 10А Лампы освещения салона |
| 11 | 20А Диагностика и контроль двигателя |
| 12 | 30А Электрические стеклоподъёмники |
| 13 | 30А Вентилятор радиатора охлаждения |
| 14 | 40А Основные фары |
| 15 | 30А Замок зажигания |
| 16 | 60А Главный предохранитель |
| 17 | 25А Компрессор кондиционера |
| 18 | 100А Генератор |
Назначение реле в главном блоке под капотом Mitsubishi Lancer 7
- А — Реле системы управления двигателем
- B — Реле стартера
- С — Реле вентилятора охлаждения
- D — Реле фар головного света
- E — Реле габаритных огней
- F — Реле звукового сигнала
- G — Реле противотуманных фар
Дополнительный блок под капотом
В этом блоке размещены предохранители и реле, связанные с системой кондиционирования воздуха и обогревом в Mitsubishi Lancer 7.
Если у вас есть дополнения по схемам предохранителей или реле для Mitsubishi Lancer 7 — поделитесь в комментариях.
