Mitsubishi Fuso Canter 7-го поколения выпускался в период с 2002 по 2011 год, включая вариации кузовов и кабин. Модель подверглась рестайлингу, что привело к различиям в конфигурациях. Из-за этого отсутствует единая схема предохранителей и реле для всех версий. В этой статье мы разберем типичное расположение блоков управления, предохранителей Mitsubishi Fuso Canter 7 и реле, с акцентом на наиболее распространенные варианты.
Проверяйте назначение элементов по схемам на крышке защиты.
Блоки в кабине
В приборной панели обычно размещаются два блока реле и один блок предохранителей Mitsubishi Fuso Canter 7.

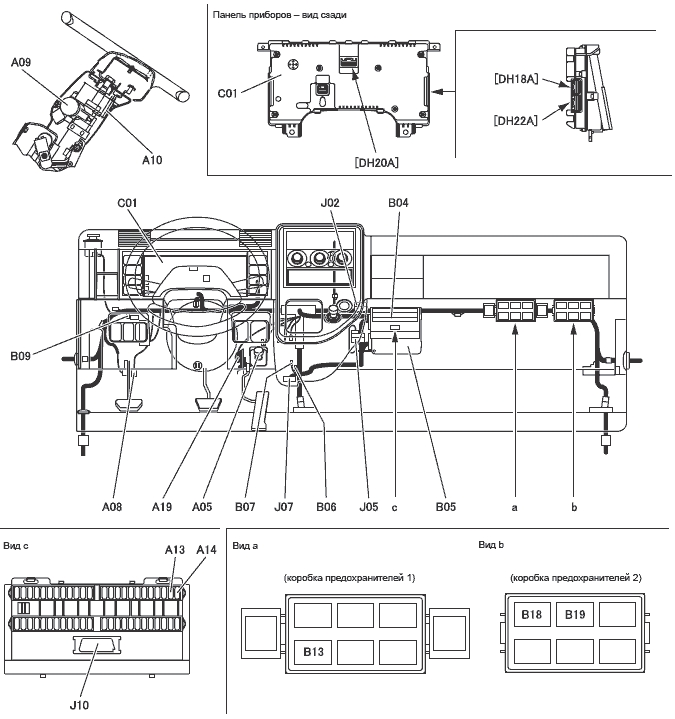

Схема расположения блоков управления в кабине
Расшифровка обозначений
- A 05 потенциометр регулирования скорости холостого хода
- A 08 выключатель сцепления
- A 09 выключатель стартера
- A 10 выключатель комбинации
- A 13 подключение диагностирования
- A 14 подключение очистки памяти
- A 19 датчик позиции педали акселератора
- C 01 панель приборов
- J 02 разъем соединения
- J 10 разъем устройства Multi –Use tester
- B 04 коробка предохранителей
- B 05 ECU двигателя
- B 06 диод
- B 07 резистор CAN
- B 09 резистор регулирования числа впрыскиваний топлива
- B 13 предохранительное реле
- B 18 реле прекращения выброса ABS
- B 19 реле привода накаливания
Блок предохранителей Mitsubishi Fuso Canter 7
Для доступа снимите защитную крышку.

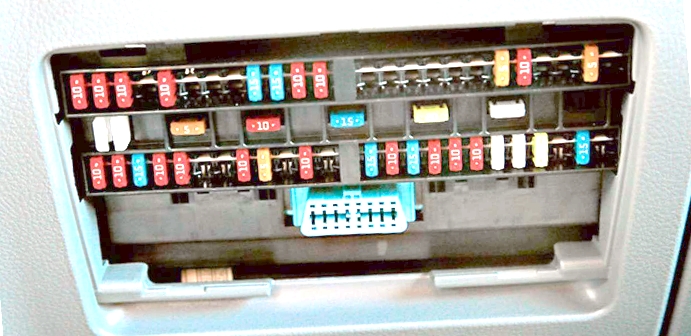

Фото примера

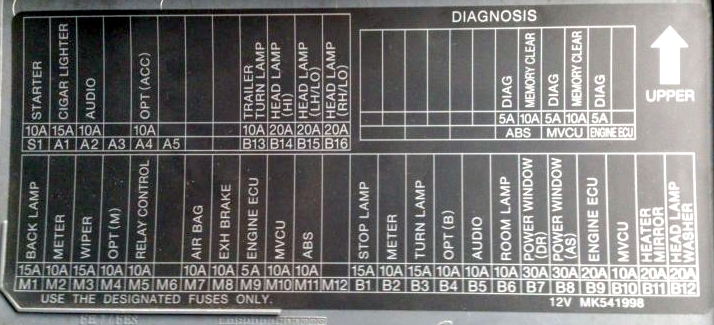

Пример схемы на крышке блока

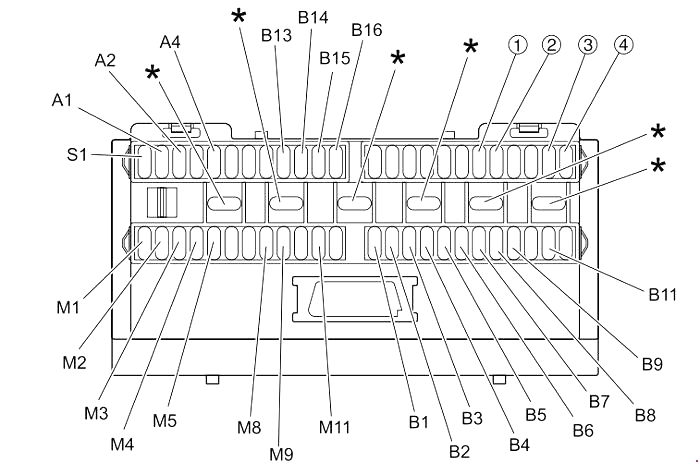

Схема блока
Описание предохранителей и реле
| А1 | 10А Прикуриватель |
| А2 | 10А Аудио |
| А4 | 10А Дополнительный блок питания (замок зажигания цепи АСС) |
| В1 | 15А Лампы сигнала тормоза |
| В2 | 10А Комбинация приборов (ЕВРО-3) Блок расходомера (ЕВРО-4) |
| В3 | 15А Лампы указателей поворота |
| В4 | 10А Дополнительный блок питания (цепь напрямую соединена с аккумулятором) |
| В5 | 10А Аудио |
| В6 | 10А Плафон салона |
| В7 | 25А Электрический стекло подъёмник (водителя) |
| В8 | 25А Электрический стекло подъёмник (пассажира) |
| В9 | 20А ЭБУ двигателя |
| В11 | 15А Обогрев зеркал заднего вида |
| В13 | 15А Диагностический разъем Контрольно-измерительный прибор |
| В14 | 15А Фары (дальний свет) |
| В15 | 10А Левая фара (ближний свет) |
| В16 | 10А Правая фара (ближний свет) |
| В25 | 15А Задние фонари |
| В26 | 15А Задние противотуманные фонари |
| В27 | 10А Звуковой сигнал |
| В28 | 5А Кондиционер |
| В29 | 15А Вентилятор конденсатора кондиционера |
| ВЗ0 | 15А Вентилятор кондиционера, вентилятор обогревателя |
| В33 | 15А Топливный обогреватель |
| В36 | 20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем |
| М1 | 10А Фонари заднего хода |
| М2 | 10А Комбинация приборов (ЕВРО-3)Блок расходомера (ЕВРО-4) |
| М3 | 15А Стеклоочиститель и омыватель |
| М4 | 10А Дополнительный блок питания (замок зажигания цепи ON) |
| М5 | 10А Реле управления системой рециркуляции выхлопных газов |
| М8 | 10А Горный тормоз |
| М9 | 5А ЭБУ двигателя |
| М11 | 10А АБС |
| S1 | 10А Стартёр |
| * | Запасной предохранитель |
| 1 | 5А Устранение неисправностей АБС (диагностика) |
| 2 | 10А Устранение неисправностей АБС (очистка памяти) |
| 3 | 5А Устранение неисправностей ЭБУ двигателя (диагностика) |
| 4 | 10А Устранение неисправностей ЭБУ двигателя (очистка памяти) |
Предохранитель прикуривателя — номер А1 на 10А в блоке предохранителей Mitsubishi Fuso Canter 7.
Блок рядом с аккумулятором
Дополнительный блок предохранителей и реле расположен вне кабины, возле аккумуляторной батареи Mitsubishi Fuso Canter 7.

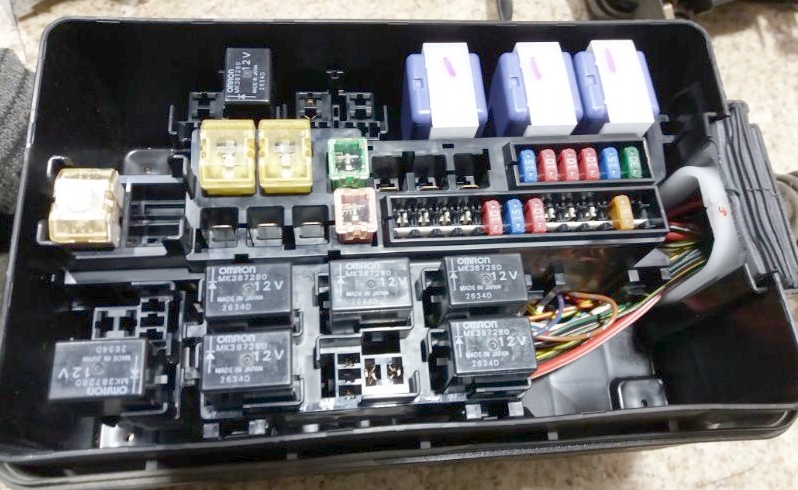

Фотография блока

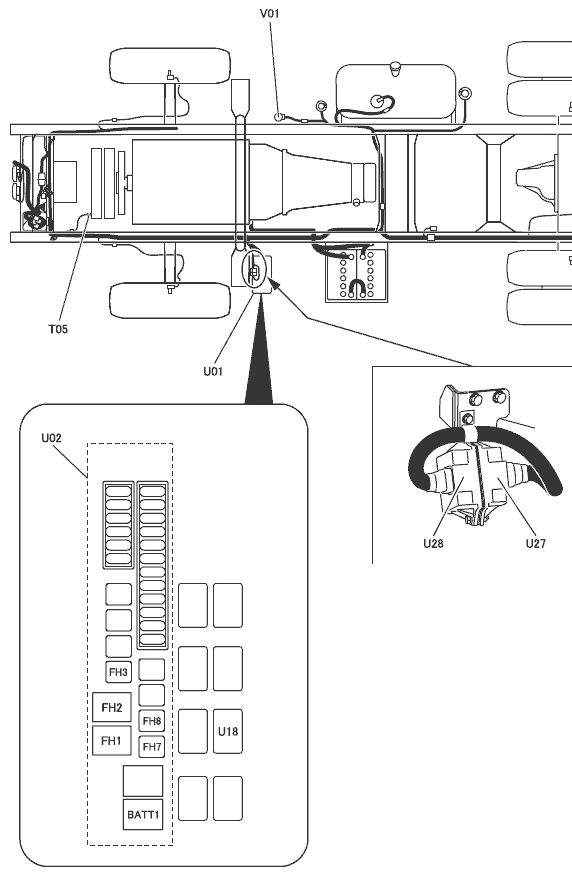

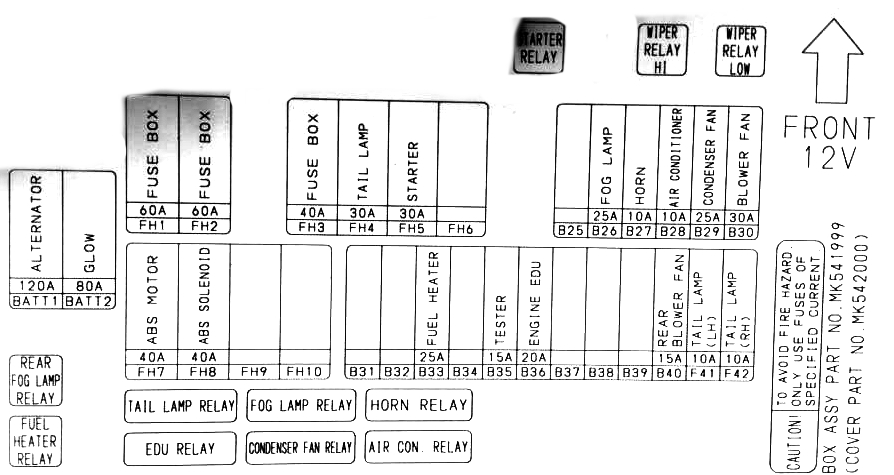

Схема с обозначениями
Назначение элементов
| В25 | 15А Задние фонари |
| В26 | 15А Задние противотуманные фонари |
| В27 | 10А Звуковой сигнал |
| В28 | 5А Кондиционер |
| В29 | 15А Вентилятор конденсатора кондиционера |
| ВЗ0 | 15А Вентилятор кондиционера, вентилятор обогревателя |
| В33 | 15А Топливный обогреватель |
| В36 | 20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем |
| FH1 | 60А Блок предохранителей (S1, A1-A4, M1-M12) |
| FH2 | 60А Блок предохранителей (B1-B11) |
| FH3 | 30А Блок предохранителей (B13-B16) |
| FH7 | 30А Двигатель АБС |
| FH8 | 30А Электромагнитный переключатель АБС |
| BATT1 | 120А Генератор переменного тока |

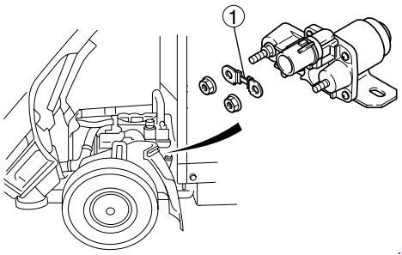

Если индикатор подогрева двигателя не зажигается в холодную погоду, осмотрите предохранитель реле накаливания (1). При перегорании отключите минусовой провод от АКБ и установите новый предохранитель 127А.
Если возникли вопросы по схемам предохранителей и реле Mitsubishi Fuso Canter 7, оставляйте комментарии.
