Четвертое поколение минивэна Mitsubishi Delica 4 производилось с 1994 по 2006 год (включая 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 годы), за это время модель пережила несколько рестайлингов. Автомобиль поставлялся на глобальный рынок и в различных регионах известен как Mitsubishi L400 или Mitsubishi Space Gear. Грузоподъемная версия получила название Delica Cargo. В странах СНГ реализуются варианты как с левым рулем (европейские поставки), так и с правым (японские). В этой статье подробно рассмотрены предохранители и реле Mitsubishi Delica 4-го поколения: схемы блоков предохранителей, их расположение, функции, включая ключевой предохранитель прикуривателя для Mitsubishi Delica L400 Space Gear.
В зависимости от рынка сбыта, года выпуска и комплектации, конфигурация блоков предохранителей и реле, а также назначение их компонентов может варьироваться.
Блоки в салоне Mitsubishi Delica 4
Блок предохранителей и реле в интерьере
Этот блок расположен в нижней секции торпедо, слева от водителя.

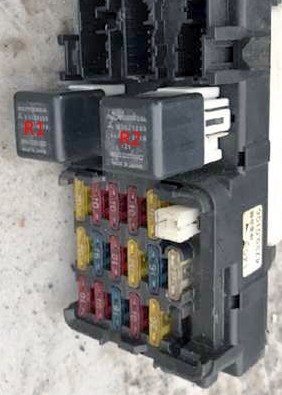

Иллюстрация — пример расположения
Диаграмма блока
Расшифровка элементов
| 1 | 10А Гудок (звуковой сигнал) |
| 2 | 10А Вентилятор отопителя |
| 3 | 15А Прикуриватель и розетка |
| 4 | 10А ЭБУ автоматической коробки передач |
| 5 | 20А Электропривод солнцезащитных шторок (для праворульных версий) |
| 6 | 20А Обогрев заднего окна |
| 7 | 15А Нагрев сидений (до 2000 года выпуска) |
| 8 | 10А Приборная панель и индикаторы |
| 9 | 20А Стеклоочиститель и омыватель лобового стекла |
| 10 | 15А Система ETACS, центральный замок (праворульные модели с 1998 г.) |
| 11 | 25А Вентилятор переднего обогревателя |
| 12 | 20А Вентилятор заднего обогревателя |
| 13 | 10А Электронные системы ECS и ABS |
| 14 | 10А Задние габаритные огни |
| 15 | 10А Поворотники и аварийная сигнализация |
| 16 | 20А Дополнительная розетка питания |
| 17 | Реле обогрева заднего стекла |
| 18 | Реле обогревателя |
| 19 | Резервный предохранитель |
| 20 | Резервный предохранитель |
| 21 | Резервный предохранитель |
| 22 | Резервный предохранитель |
Предохранитель прикуривателя в Mitsubishi Delica 4 — это элемент №3 номиналом 15А (ключевой для розетки прикуривателя и дополнительного оборудования).
- R1 — Реле обогрева заднего стекла в Delica
- R2 — Реле вентилятора переднего обогревателя
Отдельный блок реле

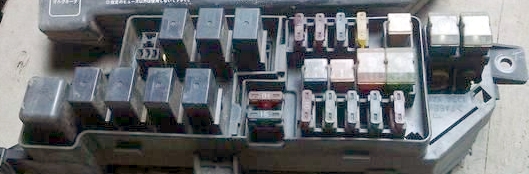

Этот компонент установлен поблизости от основного блока предохранителей в салоне.
Диаграмма блока
Обозначения реле
- C-60X — Реле центрального замка Mitsubishi Delica
- C-61X — Реле-прерыватель поворотников и аварийки
- C-62X — Реле вентилятора заднего обогревателя
- C-62X — Реле режима Hi для вентилятора заднего обогревателя
- C-63X — Реле дополнительного обогревателя
- C-64X — Реле задних габаритов
- C-65X — Реле стеклоподъемников
Блок под капотом Delica 4
Расположен на правой стороне двигательного отсека.

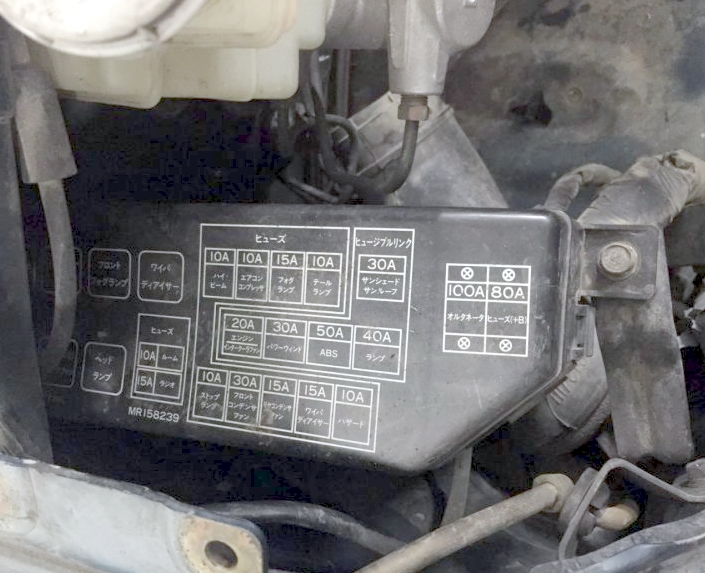

Иллюстрация — пример

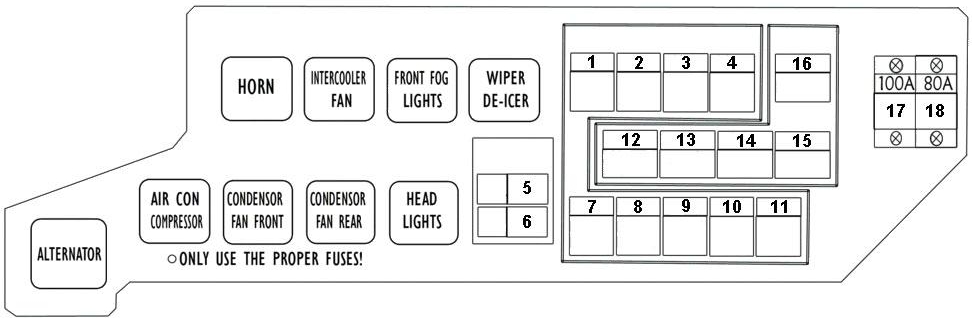

Диаграмма блока предохранителей под капотом
Функции предохранителей в блоке под капотом
| 1 | 10А Дальний свет фар Mitsubishi Delica 4 |
| 2 | 10/15А Компрессор системы кондиционирования |
| 3 | 10А Левый габарит (левый руль) |
| 3 | 15А Противотуманные фары (правый руль) |
| 4 | 10А Правый габарит (левый руль) |
| 5 | 10А Внутреннее освещение салона |
| 6 | 15А Аудиосистема, дополнительная розетка |
| 7 | 10А Тормозные сигналы |
| 8 | 20/30А Вентилятор переднего конденсора |
| 9 | 10/15А Вентилятор бокового конденсора |
| 10 | 15А Подогрев топливных линий (левый руль) |
| 10 | 15А Подогрев щеток стеклоочистителя (правый руль) |
| 11 | 10А Аварийная сигнализация Delica Cargo |
| 12 | 20А Вентилятор интеркулера |
| 13 | 30А Стеклоподъемники, центральный замок |
| 14 | 50А ABS-система |
| 15 | 40А Внешнее освещение |
| 16 | 30А Привод люка и шторок крыши |
| 17 | 100А Генератор |
| 18 | 80А Аккумулятор |
Расшифровка реле под капотом
- ALTERNATOR — Реле генератора
- AIR CON COMPRESSOR — Реле компрессора кондиционера
- CONDENSOR FAN FRONT — Реле переднего вентилятора конденсора
- CONDENSOR RAER FRONT — Реле заднего вентилятора конденсора
- HEAD LIGHT — Реле главных фар
- HORN — Реле звукового сигнала
- INTERCOOLER FAN — Реле вентилятора интеркулера
- FRONT FOG LIGHT — Реле передних противотуманок
- WIPER DE-ICER — Реле стеклоочистителя и обогрева
На положительном выводе аккумулятора также могут монтироваться мощные предохранители в форме плавких вставок для защиты высокомощных цепей.
